وصلات تمديد خطوط الأنابيب هي مكونات مرنة يتم تركيبها في أنظمة الأنابيب لاستيعاب التغيرات في الأبعاد الناجمة عن التمدد الحراري والانكماش، وكذلك لتخفيف الاهتزاز، وتقليل الضوضاء، والتعويض عن اختلال التركيب البسيط. بدون وصلات التمدد، فإن النمو الحراري في خطوط الأنابيب الطويلة من شأنه أن يولد إجهادًا هائلاً يمكن أن يؤدي إلى تلف المضخات والصمامات والفوهات والأنبوب نفسه.تكنولوجيا خطوط الأنابيب يانغتشو تيانشونتقوم بتصنيع ثلاث مجموعات رئيسية من وصلات التمدد - منفاخ معدني، ومطاط، وقماش - تم تصميم كل منها لضغط ودرجة حرارة وظروف وسائط معينة.

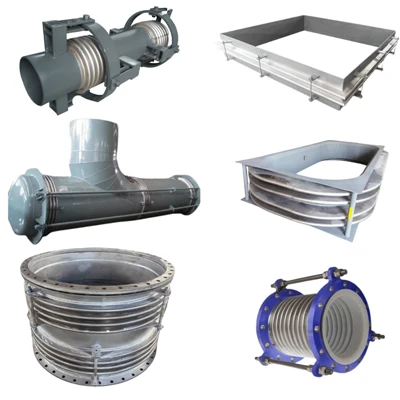

يتم إنشاء وصلات التمدد المعدنية، والتي تسمى أيضًا وصلات التمدد المنفاخية، من واحد أو أكثر من عناصر المنفاخ الملتوية المصنوعة من الفولاذ المقاوم للصدأ جنبًا إلى جنب مع التركيبات الطرفية مثل الشفاه أو أطراف اللحام أو الوصلات الملولبة. وهي مصممة لأنظمة الأنابيب المضغوطة ويمكنها امتصاص الحركة المحورية والجانبية والزاوية بشكل فردي أو مجتمعة.
تتراوح التكوينات من وحدات بسيطة أحادية المحور إلى تصميمات معقدة مرتبطة وعالمية ومفصلة ومتوازنة الضغط تحتوي على دفع الضغط أو تقيد الحركة إلى مستويات محددة. يتم تصنيع المنافيخ عادةً من الفولاذ المقاوم للصدأ 304 أو 321 أو 316L، مع خيارات السبائك العالية مثل Inconel أو Hastelloy المتاحة للخدمة المسببة للتآكل أو في درجات الحرارة العالية. تغطي معدلات الضغط الفراغ الكامل حتى عدة مئات من البارات، اعتمادًا على القطر وعدد طبقات المنفاخ.
| عنصر المعلمة | أمثلة على القيم المشتركة |
| القطر الاسمي (DN) | DN50 - DN3000 (يمكن تصنيع الأبعاد غير القياسية وفقًا للرسومات.) |
| ضغط التصميم (PN) | PN10، PN16، PN25، PN40 |
| درجة حرارة التصميم | -196 درجة مئوية إلى +800 درجة مئوية |
| مادة منفاخ | SS304، SS316L، إنكونيل 625 |
| نوع الاتصال | شفة، لحام |
| القدرة على الحركة | محوري، جانبي، زاوي (مم/°) |
| حياة التعب | 1000، 3000، 5000 دورة |
توفر وصلات التمدد المطاطية بديلاً خفيف الوزن ومخفف للاهتزاز للوحدات المعدنية لتطبيقات الضغط المنخفض. مصنوعة من المطاط الصناعي المقوى مثل EPDM، أو NBR، أو النيوبرين، أو المتغيرات المبطنة بـ PTFE، وهي تمتص الحركة الحرارية، وتقلل من الضوضاء التي يحملها الهيكل، وتعوض عن عدم المحاذاة بين الأنابيب والمعدات. يتم استخدامها على نطاق واسع في معالجة المياه، والتكييف، ومحطات الضخ، وخطوط نقل المواد الكيميائية حيث تكون مقاومة التآكل وامتصاص الصدمات من الأولويات.

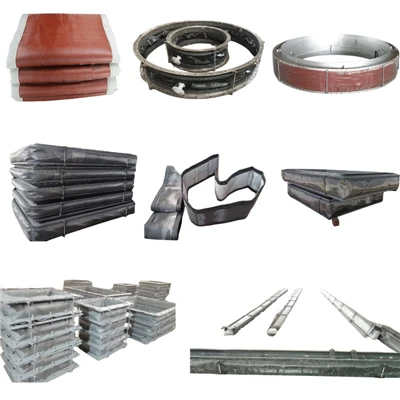

تم تصميم وصلات التمدد القماشية أو غير المعدنية بشكل أساسي لمجاري الهواء ذات الضغط المنخفض وأنظمة غاز المداخن التي تعمل في درجات حرارة عالية. وهي تتكون من طبقات متعددة من الأقمشة ذات درجة الحرارة العالية والعزل ومواد الختم المؤطرة بالمعدن أو الفولاذ. قادرة على استيعاب كميات كبيرة من الحركة المحورية والجانبية والزاوية مع قوة رد فعل منخفضة للغاية، ومفاصل النسيج شائعة في محطات توليد الطاقة، ومرافق تحويل النفايات إلى طاقة، وأفران الأسمنت، وأنظمة العادم الصناعية التي تعمل حتى 1000 درجة مئوية وما بعدها مع العزل المناسب.
| جدول المعلمات | أمثلة على القيم المشتركة |
| درجة حرارة الخدمة | 400 درجة مئوية-1000 درجة مئوية |
| ضغط التشغيل | ± 50 كيلو باسكال (الضغط المنخفض) |
| نوع الوسائط/الغاز | غاز المداخن، الهواء الساخن، الغاز المسببة للتآكل |
| طبقات القماش | PTFE، السيليكون، ألياف السيراميك |
| طول وجها لوجه | 200 مم - 500 مم (قابل للتخصيص) |
| مادة الإطار | الكربون الصلب، Q235، SS304 |
يغطي نطاق وصلات التمدد لدينا أقطارًا اسمية تتراوح من DN25 (1 بوصة) حتى DN4000 (160 بوصة) وأكبر لوحدات النسيج المخصصة. تتبع الأبعاد القياسية وجهًا لوجه معايير الصناعة الشائعة، ويتم إنتاج الأطوال المخصصة وقدرات الحركة والتكوينات النهائية حسب الطلب. يتم اختبار كل وصلة هيدروستاتيكيًا واختبارها دوريًا حسب الاقتضاء، مع إمكانية تتبع المواد بالكامل من الملف إلى التجميع النهائي.
تم تصميم جميع وصلات التمدد وتصنيعها وفقًا للمعايير الدولية بما في ذلك EJMA، وASME B31.1، وASME B31.3، وEN 14917، وGB/T 12777. كما أننا حاصلون على شهادة ISO 9001:2015 ويمكننا توفير وحدات تحمل علامة CE للسوق الأوروبية.
التكامل مع أنظمة دعم الأنابيب
يتم تحديد وصلات التمدد دائمًا كجزء من تحليل كامل لمرونة الأنابيب، حيث تعمل جنبًا إلى جنب مع دعامات النوابض ودعامات الأنابيب الصلبة للتحكم في كل من الحركة والحمل. في الخطوط ذات النمو الحراري الرأسي الكبير، تحمل الشماعات الزنبركية المتغيرة أو الشماعات الزنبركية الثابتة وزن الأنبوب بينما يمتص مفصل التمدد الإزاحة المحورية والجانبية. بالنسبة للأنظمة المعرضة لأحداث ديناميكية مثل المطرقة المائية أو التحميل الزلزالي، غالبًا ما يتم تركيب أجهزة الصد الهيدروليكية بالتوازي مع وصلات التمدد لتقييد الحركة المفاجئة مع السماح بالإزاحة الحرارية التدريجية.
تشتمل مجموعة منتجاتنا الكاملة أيضًا على دعامات أحذية الأنابيب، ودعامات الأنابيب المعزولة مسبقًا للخطوط المبردة وخطوط درجات الحرارة العالية، ومجموعة كاملة من الشماعات والدعامات الزنبركية - مما يسمح للعملاء بالحصول على وصلات التمدد وأجهزة الدعم المرتبطة بها من شركة مصنعة واحدة.
يتم تحديد فواصل التمدد في كل قطاع تقريبًا من قطاعات الصناعة العملية: توليد الطاقة (الحرارية والنووية والمتجددة)، والنفط والغاز (المصافي وخطوط الأنابيب ومحطات الغاز الطبيعي المسال)، ومعالجة المياه ومياه الصرف الصحي، ومصانع البتروكيماويات والأدوية، والتعدين ومعالجة المعادن، وإنتاج الأغذية والمشروبات، وتدفئة المناطق، وبناء أنظمة التدفئة والتهوية وتكييف الهواء (HVAC).
تخضع كل وصلة تمدد لاختبار الضغط وفحص الأبعاد قبل الشحن من منشأة التصنيع التي تبلغ مساحتها 35000 متر مربع في جيانغسو، الصين. يدعم فريقنا الهندسي العملاء بحسابات الحركة وإرشادات اختيار المواد ومراجعات التصميم المخصص. تتراوح المهل الزمنية القياسية من أسبوعين إلى أربعة أسابيع حسب الحجم والتعقيد، ويمكن تلبية الطلبات السريعة بموجب اتفاق مسبق. بفضل أكثر من 14 عامًا من الخبرة في توريد مكونات خطوط الأنابيب إلى أكثر من 45 دولة، فإننا نخدم مقاولي EPC والشركات الهندسية والمستخدمين النهائيين في جميع أنحاء العالم.
ما نوع وصلة التمدد التي يجب أن أختارها - المعدن أم المطاط أم القماش؟
اختر بناءً على الضغط ودرجة الحرارة والوسائط. تتعامل وصلات المنفاخ المعدنية مع الضغط العالي ونطاق واسع من درجات الحرارة وهي الخيار الافتراضي لأنابيب المعالجة. تتفوق الوصلات المطاطية في تخميد الاهتزازات ومقاومة التآكل في الماء والخدمة الكيميائية الخفيفة. تُستخدم وصلات النسيج في مجاري الهواء ذات القطر الكبير والضغط المنخفض ودرجة الحرارة العالية مثل غاز المداخن وأنظمة العادم.
ما هي الحركات التي يمكن أن يمتصها مفصل التمدد؟
اعتمادًا على التصميم، يمكن أن تمتص وصلات التمدد الحركة المحورية (الضغط/التمديد)، والحركة الجانبية (الإزاحة المتعامدة)، والحركة الزاوية (الدوران)، إما بشكل فردي أو مجتمعة. تتعامل وحدات المنفاخ المفردة بشكل أساسي مع الحركة المحورية، بينما تُستخدم التصميمات العامة والمفصلية والمحورية للإزاحة الجانبية والزاوية.
هل أحتاج إلى دعامات زنبركية عند تركيب وصلة التمدد؟
في معظم الحالات، نعم. تمتص وصلات التمدد الحركة الحرارية ولكنها غير مصممة لتحمل وزن الأنبوب. تدعم الشماعات الزنبركية المتغيرة أو الشماعات الزنبركية الثابتة الحمل الميت للأنبوب والمحتويات بينما تسمح لمفصل التمدد بالتحرك بحرية. يعد اختيار الدعم المناسب جزءًا من التحليل الكامل لضغط الأنابيب.
ما هي المعايير التي تتبعها وصلات التمدد الخاصة بك؟
تم تصميم وصلات التمدد المعدنية الخاصة بنا وفقًا لمعايير EJMA وتتوافق مع ASME B31.1 وASME B31.3 وEN 14917 وGB/T 12777. تتبع وحدات المطاط والقماش معايير ISO وEN وASTM المعمول بها. تتوفر علامة CE والتفتيش من طرف ثالث عند الطلب.
ما هو عمر الخدمة النموذجي لمفصل التمدد؟
يعتمد عمر الخدمة على درجة الحرارة والضغط ودورات الحركة وتآكل الوسائط وجودة التثبيت. عادة ما تستمر وصلة المنفاخ المعدنية ذات الحجم المناسب والمثبتة لمدة تتراوح من 10 إلى 20 عامًا في الخدمة الصناعية العادية. عادةً ما يكون عمر المفاصل المطاطية والنسيجية أقصر وتعتبر عناصر تآكل قابلة للاستبدال. يمكننا توفير بيانات دورة التعب لتصميمات منفاخ محددة عند الطلب.
