جهاز طرد هيدروليكي عالي التحمل لتخميد اهتزاز خطوط الأنابيب وحماية حمل الصدمات

أجهزة الطرد الهيدروليكية عبارة عن أجهزة تقييد حساسة للسرعة تستخدم لحماية أنظمة ومعدات الأنابيب من الأحمال الديناميكية المفاجئة - مثل الأحداث الزلزالية، والمطرقة المائية، والمطرقة البخارية، وهبوب الرياح، ورحلات المضخة العابرة - مع السماح بحركة بطيئة دون عوائق من التمدد الحراري والانكماش. على عكس دعامات الزنبرك، التي تحمل وزن الأنبوب، لا تحمل أجهزة الطرد الهيدروليكي أي حمل ثابت في ظل ظروف التشغيل العادية؛ يتم تشغيلها فقط عندما تتجاوز سرعة الأنبوب عتبة محددة مسبقًا.

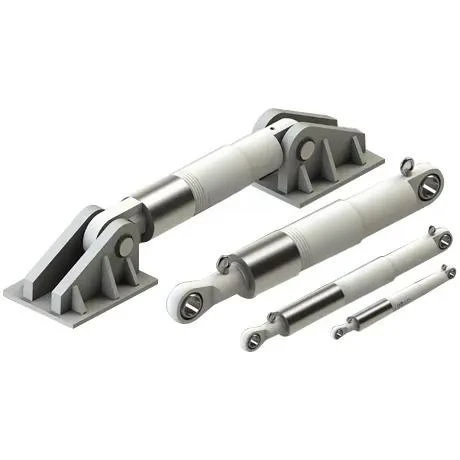

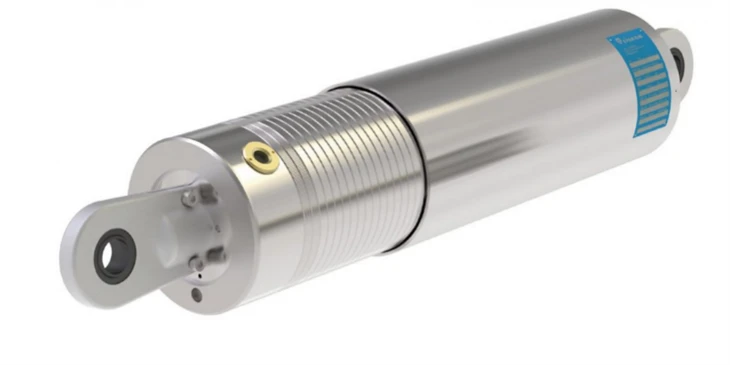

تكنولوجيا خطوط الأنابيب يانغتشو تيانشونتقوم بتصنيع أجهزة الطرد الهيدروليكية المصممة للاستخدام في أنظمة توليد الطاقة والبتروكيماويات والأنابيب النووية. تستخدم كل وحدة مكبسًا يتحرك عبر السائل الهيدروليكي داخل أسطوانة محكمة الغلق. عند السرعات البطيئة - النموذجية للنمو الحراري - يمر السائل بحرية عبر فتحات معايرة ويبذل المصد مقاومة لا تذكر. عندما يؤدي حدث مفاجئ إلى دفع الأنبوب بشكل أسرع من سرعة الزناد، يصبح تدفق الفتحة مقيدًا، ويتزايد ضغط السائل، ويتم قفل المصد في وضع تقييد جامد، مما ينقل الحمل الديناميكي إلى هيكل المبنى.

التصميم والبناء

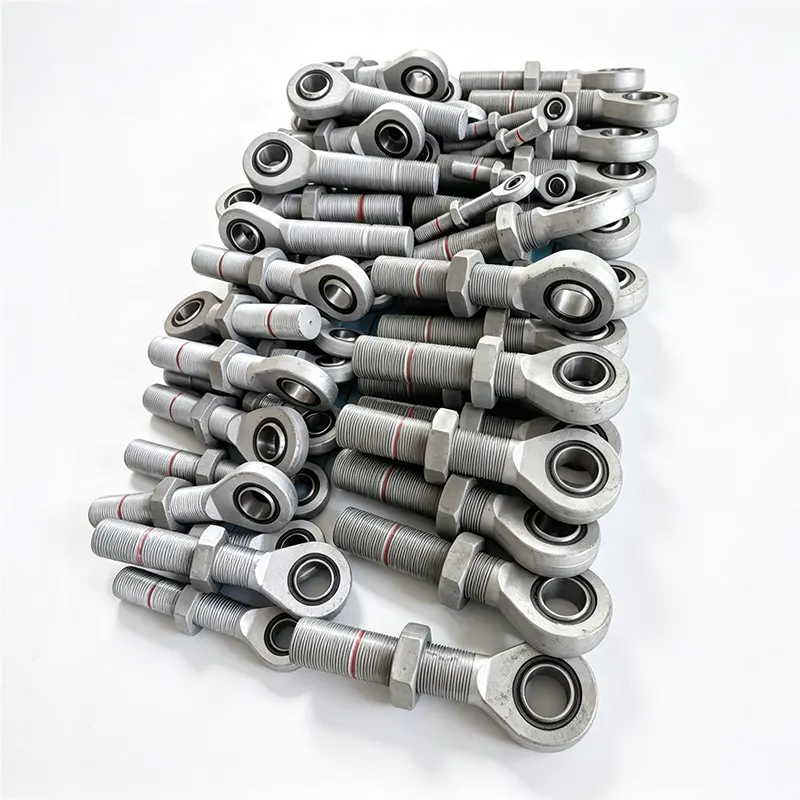

تتميز أجهزة الطرد الهيدروليكية القياسية الخاصة بنا بأسطوانة من الفولاذ الكربوني أو سبائك الصلب، وقضيب مكبس مقوى مع طلاء مقاوم للتآكل، وسائل هيدروليكي عالي الأداء مُصنف لنطاق واسع من درجات الحرارة. تتوفر الوصلات الطرفية في العديد من التكوينات بما في ذلك عين القضيب، والمفصل، والمفصل الكروي، والأطراف الملولبة، مما يسمح بالتركيب في أي اتجاه - أفقي، أو رأسي، أو زاوية.

كل سنوبر مملوء بالمصنع، ومختوم، وتم اختباره مسبقًا. يستوعب التعويض الحراري الداخلي التغيرات في حجم السائل بسبب تقلبات درجة الحرارة المحيطة، مما يمنع القفل الخاطئ أو التحميل المسبق غير المرغوب فيه في الخدمة العادية.

نطاق الأداء

تتراوح سعات التحميل من حوالي 5 كيلو نيوتن إلى 500 كيلو نيوتن وأعلى للوحدات المخصصة للخدمة الشاقة. تتضمن الأشواط القياسية 100 مم، و150 مم، و200 مم، و300 مم، و500 مم، مع توفر أشواط أطول عند الطلب. تتم معايرة سرعة الزناد — السرعة التي ينتقل بها جهاز الطرد من الحركة الحرة إلى التقييد — بين 5 مم/ثانية و50 مم/ثانية اعتمادًا على مواصفات المشروع، ويمكن تعديلها لتناسب متطلبات التثبيت الفردية.

نطاق درجة حرارة التشغيل للوحدات القياسية هو -40 درجة مئوية إلى +120 درجة مئوية، مع متغيرات درجات الحرارة العالية والسوائل النووية المتاحة للتطبيقات المتخصصة.

المعايير والمؤهلات

تم تصميم أجهزة الطرد الهيدروليكي الخاصة بنا واختبارها وفقًا للمعايير الدولية المعمول بها بما في ذلك متطلبات MSS SP-69، وASME B31.1، وASME B31.3، وIEEE للخدمة النووية. تخضع كل وحدة للاختبار الوظيفي واختبار الضغط واختبار التسرب قبل الشحن. بالنسبة للمشاريع النووية وعالية المواصفات، يمكننا تقديم وثائق التأهيل الكاملة بما في ذلك اختبار الدورة، والشيخوخة البيئية، وتقارير التأهيل الزلزالي كما هو مطلوب.

التطبيقات النموذجية

يتم تحديد المصدات الهيدروليكية حيثما يجب أن يتحرك نظام الأنابيب بحرية في ظل الظروف الحرارية ولكن يجب تقييده ضد الأحداث الديناميكية. تشمل التركيبات الأولية خطوط البخار الرئيسية وأنابيب مياه التغذية في محطات الطاقة الحرارية والنووية، وحلقات تبريد المفاعلات، وخطوط نقل الغاز الطبيعي المسال وغاز البترول المسال، وأنابيب مخرج أفران التكرير، وخطوط معالجة الضغط العالي، وخطوط الأنابيب عبر البلاد في المناطق الزلزالية.

تكامل النظام مع مكونات الأنابيب الأخرى

تكون المصدات الهيدروليكية دائمًا جزءًا من نظام دعم الأنابيب الشامل، حيث تعمل جنبًا إلى جنب مع المكونات الأخرى بدلاً من استبدالها. تحمل الشماعات الزنبركية المتغيرة والشماعات الزنبركية الثابتة وزن الأنبوب وتستوعب الحركة الحرارية البطيئة، بينما توفر المصدات تقييدًا ديناميكيًا متوازيًا في نفس نقاط الدعم أو نقاط الدعم المجاورة. على الخطوط المجهزة بوصلات تمدد منفاخ معدنية، تعمل أجهزة الطارد على حماية المنفاخ من التمدد الزائد أو الضغط الزائد أثناء الأحداث العابرة.

تغطي مجموعة منتجاتنا الأوسع حزمة دعم ومرونة الأنابيب الكاملة: دعامات النوابض والشماعات الزنبركية من جميع الأنواع، ودعامات الأنابيب الصلبة، ودعامات أحذية الأنابيب، ودعامات الأنابيب المعزولة مسبقًا للخدمة الباردة والساخنة، وخط كامل من وصلات التمدد. يتيح ذلك لمقاولي EPC والمستخدمين النهائيين الحصول على مكونات الدعم والتوسيع من شركة تصنيع واحدة، مما يؤدي إلى تبسيط التنسيق والمسؤولية عن الجودة.

الجودة والخدمة

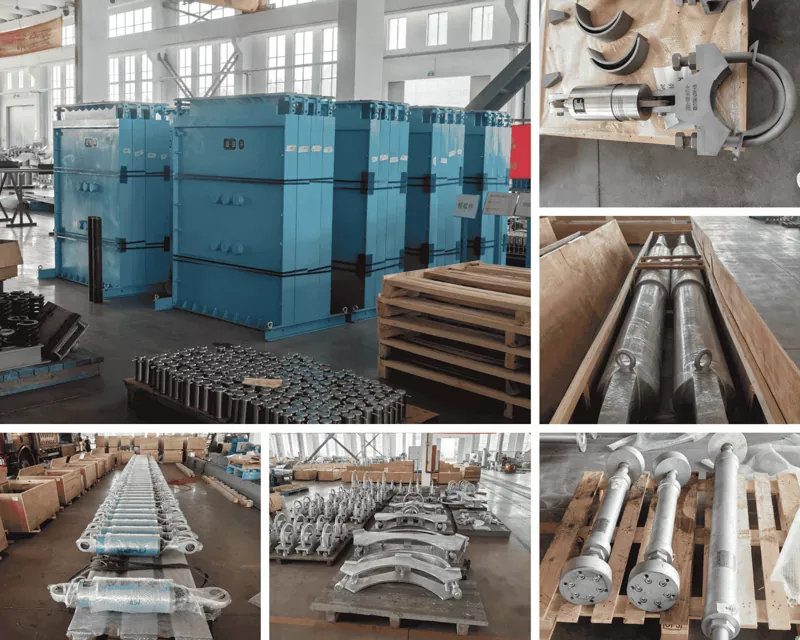

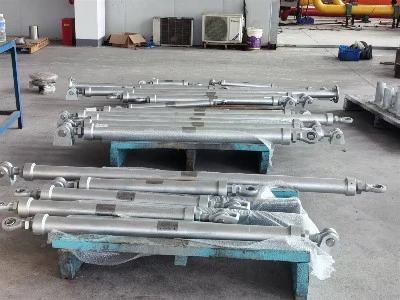

يتم تجميع كل جهاز طارد هيدروليكي واختباره في منشأتنا الداخلية بموجب نظام إدارة الجودة ISO 9001:2015 الخاص بنا. نحن ندعم العملاء بالمساعدة في تحديد الحجم وإرشادات التثبيت وتوصيات الصيانة المجدولة. تتراوح المهلة القياسية لوحدات الكتالوج من ثلاثة إلى خمسة أسابيع، مع توفر الإنتاج السريع بموجب اتفاق مسبق. بفضل أكثر من 14 عامًا من الخبرة في توريد مكونات خطوط الأنابيب إلى أكثر من 45 دولة، فإننا نقدم حلولًا جاهزة للاستخدام وحلولًا مخصصة بالكامل لمشاريع البنية التحتية الحيوية في جميع أنحاء العالم.

الأسئلة المتداولة

ما هو الفرق بين snubber الهيدروليكي وشماعات الربيع؟

الشماعات الزنبركية عبارة عن دعامات حاملة تحمل وزن الأنبوب مع السماح بالحركة الحرارية. لا تحمل المصدات الهيدروليكية أي حمل ثابت؛ إنها أجهزة تقييد تظل حرة الحركة بسرعات حرارية بطيئة ولكنها تُغلق بشكل صارم عند حدوث حدث ديناميكي مفاجئ مثل زلزال أو مطرقة مائية. غالبًا ما يتم تثبيت الاثنين معًا في نفس موقع الأنبوب.

ماذا تعني "سرعة الزناد"؟

سرعة الزناد، أو سرعة القفل، هي سرعة المكبس التي يتحول عندها المقبض من الحركة الحرة ذات المقاومة المنخفضة إلى وضع التقييد الصارم. وتتم معايرته عن طريق ضبط حجم فتحات التدفق الداخلي. تتراوح القيم النموذجية من 5 مم/ث إلى 50 مم/ث، ويتم تحديدها بحيث لا يصل النمو الحراري الطبيعي أبدًا إلى سرعة الإطلاق ولكن الأحداث الديناميكية تتجاوزها دائمًا.

هل تتطلب المصدات الهيدروليكية الصيانة؟

نعم، ولكن على فترات طويلة. في ظل ظروف التشغيل العادية، نوصي بالفحص كل ثلاث إلى خمس سنوات وإجراء إصلاح شامل، بما في ذلك استبدال السوائل وتجديد الختم، كل عشر سنوات. يختلف عمر الخدمة باختلاف درجة الحرارة وعدد الدورات والظروف البيئية. تتبع الخدمة الشديدة أو التطبيقات النووية فترات تفتيش أقصر وفقًا لمواصفات المشروع.

هل يمكن تركيب سنوبر في أي اتجاه؟

نعم. تعمل المصدات الهيدروليكية في أي اتجاه - أفقيًا أو رأسيًا أو مائلًا - لأن المكبس يعمل في توتر وضغط محوريين نقيين بغض النظر عن الجاذبية. يتم اختيار الوصلات الطرفية (المشبك، المفصل الكروي، عين القضيب) لتتناسب مع زاوية التثبيت ونوع الملحق الهيكلي.

كيف يمكنني تحديد حجم جهاز الترطيب الهيدروليكي لنظام الأنابيب الخاص بي؟

يعتمد الحجم على الحد الأقصى للحمل الديناميكي الذي يجب أن يقيده جهاز snubber والسكتة الحرارية الإجمالية التي يجب أن يستوعبها دون الوصول إلى القاع. تأتي الأحمال الديناميكية عادةً من تحليل إجهاد الأنابيب في حالات حمل الزلازل أو المطرقة المائية أو الرياح. يمكن لفريقنا الهندسي المساعدة في تحديد الحجم إذا قمت بتوفير الحمولة المتوقعة والسكتة المطلوبة ودرجة حرارة التشغيل ورمز المشروع المطبق.
