تيانشون، الشركة المصنعة لمكونات خطوط الأنابيب الصناعية واللوازمMetal منفاخ التوسع المشتركحلول مصممة لاستيعاب التمدد الحراري، واستيعاب حركة خطوط الأنابيب، ودعم التشغيل الموثوق في ظل الظروف الصناعية الصعبة. من خلال اختيار مادة المنفاخ المناسبة، وتكوين الحركة، ومعدل الضغط، يمكن للمهندسين تقليل الضغط المفرط للأنابيب، وحماية المعدات المتصلة، وتحسين الأداء طويل المدى لأنظمة الأنابيب الصناعية.
إن وصلة التمدد المعدنية عبارة عن مكون أنابيب مرن يعوض التغيرات في الأبعاد الناجمة عن تقلبات درجات الحرارة، والإزاحة الميكانيكية، وأحمال التشغيل المحددة. يمكن لمنفاخها المعدني المموج أن يستوعب الحركة المحورية أو الجانبية أو الزاوية، اعتمادًا على التصميم. وتشمل التطبيقات الشائعة توليد الطاقة، ومعالجة البتروكيماويات، وتدفئة المناطق، ومعالجة المياه، والتصنيع الصناعي. يتطلب اختيار المفصل الصحيح تقييمًا دقيقًا لضغط التشغيل، ودرجة الحرارة، وتوافق السوائل، ومتطلبات الحركة، وعمر الكلال، وظروف التثبيت. يشرح هذا الدليل كيفية عمل وصلات تمدد المنفاخ المعدنية، ويقارن التكوينات الشائعة، ويحدد اعتبارات اختيار المواد، ويسلط الضوء على فحوصات الجودة التي يجب على المشترين الصناعيين مناقشتها مع مورد مؤهل مثل Tianshun.

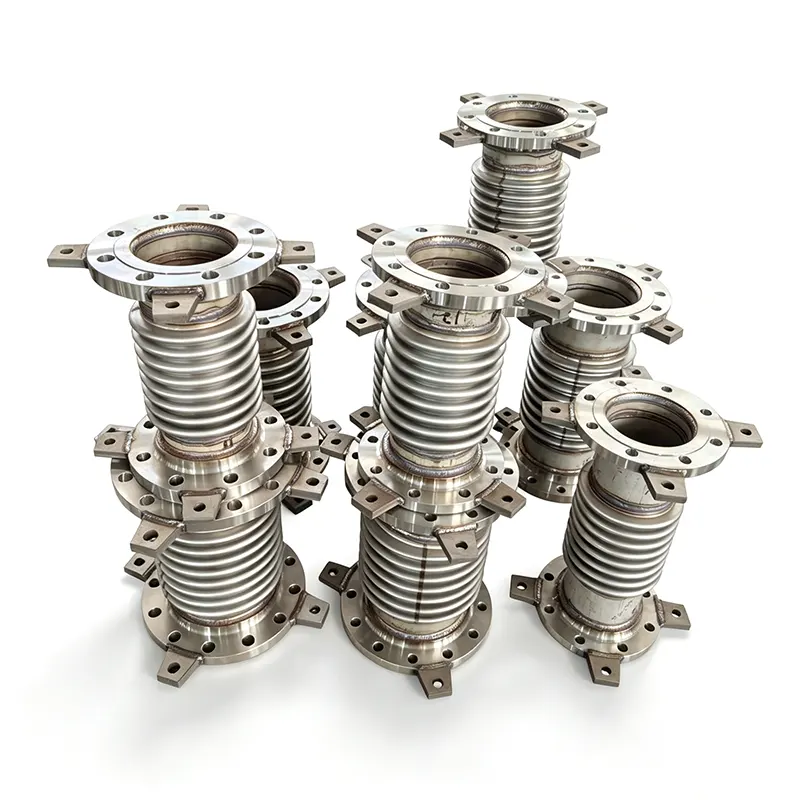

وصلة تمدد المنفاخ المعدنية عبارة عن موصل مرن مثبت في نظام الأنابيب لاستيعاب الحركة مع الحفاظ على حدود الضغط المطلوبة. مكونه الأساسي عبارة عن منفاخ معدني رقيق الجدران يتكون من سلسلة من التموجات. تسمح هذه التموجات بالتشوه المتحكم فيه دون الحاجة إلى تحرك الأنبوب بأكمله بحرية.
على عكس وصلة الأنابيب الصلبة، التي تنقل الإزاحة الحرارية إلى المكونات المحيطة، فإن وصلة التمدد المصممة بشكل صحيح توفر موقعًا محددًا للحركة. ويساعد ذلك في إدارة الأحمال المنقولة إلى مثبتات الأنابيب والدعامات والمضخات والصمامات والمبادلات الحرارية.
قد يشمل التجميع النموذجي ما يلي:
يعتمد البناء المناسب على تخطيط الأنابيب وبيئة التشغيل والحسابات الهندسية. للحصول على معلومات عن المنتج، قم بزيارة صفحة منتج Tianshun Metal Bellows Expansion Joint.
تتوسع خطوط الأنابيب الصناعية عندما ترتفع درجة حرارتها وتتقلص عندما تبرد. يمكن أن يؤدي اهتزاز المعدات وتفاوتات التثبيت والإزاحة الهيكلية إلى حدوث حركة إضافية. إذا لم يتم استيعاب هذه التغييرات بشكل صحيح، فقد تؤدي إلى زيادة الضغط على الأنابيب والمعدات المتصلة.
يتشوه المنفاخ المموج بشكل مرن ضمن حدود حركته المصممة، ويمتص جزءًا محددًا من الإزاحة. اعتمادًا على تكوين المفصل، قد تحدث الحركة في اتجاه واحد أو من خلال مجموعة من الاتجاهات.
يعتبر دفع الضغط أحد الاعتبارات المهمة الأخرى. الضغط الداخلي الذي يعمل على المنطقة الفعالة للمنفاخ يمكن أن يولد قوة يجب تقييدها أو موازنتها من خلال تصميم النظام. قد تكون هناك حاجة إلى مثبتات، وأدلة، وقضبان ربط، وتكوينات متوازنة الضغط، اعتمادًا على التطبيق.
وبالتالي، يجب اختيار وصلة تمدد المنفاخ المعدنية كجزء من تحليل المرونة والإجهاد الشامل للأنابيب بدلاً من التعامل معها كملحق معزول.
تستوعب وصلات التمدد المعدنية الإزاحة الحرارية المحسوبة في أنظمة الأنابيب الساخنة والباردة. يمكن أن يساعد ذلك في تقليل الأحمال الزائدة الناتجة عن التمدد والانكماش المقيد، بشرط أن يكون حجم المفصل وتركيبه صحيحًا.
قد تؤثر أحمال الأنابيب غير المنضبطة على فوهات المضخات، وتوصيلات الصمامات، وواجهات التوربينات، وتوصيلات المبادل الحراري. يمكن لمفصل التمدد المصمم بشكل صحيح أن يساعد في إدارة هذه الأحمال من خلال السماح بالحركة المحددة داخل ترتيب الأنابيب.
يمكن تخصيص الفولاذ المقاوم للصدأ ومواد منفاخ مختارة عالية السبائك لمجموعات مختلفة من الضغط ودرجة الحرارة ووسائط المعالجة. يجب تأكيد درجة المادة المناسبة مقابل التعرض الكيميائي الفعلي وظروف التشغيل.
توفر التصميمات المحورية والعالمية والمفصلية والمحورية والمتوازنة الضغط طرقًا مختلفة لاستيعاب الحركة. يتيح ذلك للمهندسين مطابقة التكوين المشترك مع تخطيط الأنابيب بدلاً من الاعتماد على تصميم واحد لكل تطبيق.
تعتمد هذه الفوائد على الهندسة الصحيحة، وتوافق المواد، والدعم المناسب، والالتزام بمتطلبات التثبيت الخاصة بالشركة المصنعة. لا يمكن لمفصل التمدد التعويض عن عدم كفاية دعم الأنابيب أو نظام التثبيت المصمم بشكل غير صحيح.
تخدم تكوينات وصلات التمدد المختلفة متطلبات مختلفة للحركة ودفع الضغط. إن فهم هذه الاختلافات يساعد المشترين على تحديد المنتج المناسب.
| نوع مشترك | القدرة على الحركة الأساسية | اعتبارات التصميم النموذجية |
|---|---|---|
| وصلة التمدد المحورية | الضغط المحوري والتمديد | يتطلب مثبتات وأدلة مناسبة للتحكم في نظام الأنابيب. |
| مشترك التوسع العالمي | حركة جانبية في المقام الأول، مع القدرة الزاوية اعتمادا على التصميم | منفاخان متصلان بواسطة بكرة مركزية يوفران مرونة أكبر في الحركة. |
| مفصل التمدد المفصلي | الحركة الزاوية في مستوى محدد | تتحكم الأجهزة المفصلية في الحركة وتساعد على تقييد ضغط الضغط. |
| وصلة توسيع جيمبال | الحركة الزاوية في مستويات متعددة | تتحكم أجهزة Gimbal في الدوران أثناء إدارة ضغط الضغط. |
| وصلة تمدد متوازنة الضغط | الحركة وفقا لتكوينها المحدد | تم تصميمه لموازنة دفع الضغط عندما يكون التقييد التقليدي غير مناسب. |
| وصلة تمدد مضغوطة خارجياً | الحركة المحورية حسب التصميم | قد تكون مناسبة للتطبيقات التي تتطلب قدرة ضغط محورية كبيرة. |
تعتمد قدرة الحركة لكل تكوين على هندسته وبنية المنفاخ والضغط ودرجة الحرارة ومتطلبات التعب. يجب على المهندسين التأكد من الحركات المجمعة المسموح بها بدلاً من إضافة تقييمات الحركة الفردية دون التحقق.
يؤثر اختيار المواد على مقاومة التآكل، ودرجة الحرارة، والمرونة، وأداء التعب. يجب أن تأخذ المواصفات الصحيحة في الاعتبار وسط العملية بالإضافة إلى الظروف الميكانيكية التي تمت تجربتها أثناء التشغيل.
تسرد معلومات المنتج المنشورة لشركة Tianshun الخيارات النموذجية التالية. هذه نطاقات مرجعية ولا ينبغي تفسيرها على أنها تقييمات متزامنة لكل تصميم.
| المعلمة | النطاق النموذجي أو الخيار المنشور | ما يجب على المشترين تأكيده |
|---|---|---|
| القطر الاسمي | DN50-DN3000؛ يمكن النظر في أحجام أكبر أو غير قياسية | حجم الاتصال الفعلي، والطول وجهاً لوجه، ومتطلبات الرسم |
| ضغط التصميم | PN10، PN16، PN25، PN40 | تصنيف الضغط عند درجة حرارة التشغيل المحددة |
| درجة حرارة التصميم | -196 درجة مئوية إلى +800 درجة مئوية | درجة الحرارة المسموح بها للمواد والبناء المحدد |
| مادة منفاخ | SS304، SS316L، إنكونيل 625، وخيارات أخرى | التوافق مع التآكل وشهادة المواد |
| اتصالات | نهايات ذات حواف أو ملحومة | معيار الشفة المطبق، الأبعاد، ومتطلبات اللحام |
| حياة التعب | 1000 أو 3000 أو 5000 دورة لتصميمات محددة | دورة الحياة المحسوبة في ظل ظروف الحركة والضغط الفعلية |
يجب التحقق من الضغط الفعلي المسموح به ودرجة الحرارة والحركة للمفصل المحدد. هذه المعلمات مترابطة، والقيمة الأكثر تطلبًا في فئة واحدة لا تنطبق تلقائيًا عند تغير ظروف التشغيل الأخرى.
تُستخدم وصلات تمدد المنفاخ المعدنية في الصناعات التي تكون فيها حركة الأنابيب الخاضعة للتحكم والاحتواء الموثوق به أمرًا مهمًا.
لكل تطبيق، يجب على المهندسين تقييم تكوين السوائل، وضغط التصميم، ودرجة حرارة التشغيل، ودورات بدء التشغيل وإيقاف التشغيل، والاهتزاز، والأحمال العابرة المحتملة. تحدد هذه التفاصيل ما إذا كانت وصلة المنفاخ المعدنية مناسبة أم لا وأي تكوين يجب تحديده.
تبدأ عملية الاختيار الموثوقة ببيانات تشغيل دقيقة. يمكن أن يؤدي اختيار وصلة تعتمد فقط على قطر الأنبوب الاسمي إلى عدم كفاية قدرة الحركة أو تصنيف ضغط غير مناسب.
توفر Tianshun خيارات وصلات توسيع المنفاخ المعدنية القياسية والمخصصة. بالنسبة للأنظمة غير القياسية، تساعد مشاركة رسومات الأنابيب وبيانات التشغيل الفريق الهندسي على تقييم التكوين والمواصفات المطلوبة.
حتى وصلة التمدد المصممة بشكل صحيح يمكن أن تفشل قبل الأوان إذا تم تركيبها بشكل غير صحيح أو تعرضت للحركة خارج حدودها المحددة. ولذلك يجب أن يتبع التثبيت والصيانة الرسومات المعتمدة وتعليمات الشركة المصنعة.
أثناء الخدمة، تحقق من عدم وجود تشوه مرئي، أو تآكل، أو تسرب، أو اهتزاز غير عادي، أو تلف مكونات الحماية. راجع أي تغييرات في ظروف التشغيل قد تؤثر على عمر الكلال أو القدرة على الحركة. يجب أن تعتمد فترات الفحص على مدى خطورة الخدمة وأهمية المعدات وبرنامج الصيانة المطبق.
بالنسبة لأنظمة الضغط العالي أو درجة الحرارة المرتفعة أو الوسائط الخطرة، يجب إجراء الفحص والإصلاح بواسطة موظفين مؤهلين بموجب إجراءات السلامة ذات الصلة. لا ينبغي إعادة المنفاخ التالف إلى الخدمة دون إجراء تقييم هندسي مناسب.
الغرض الرئيسي منه هو استيعاب حركة الأنابيب المحددة الناتجة عن التمدد الحراري أو الانكماش أو أي إزاحة أخرى مع المساعدة في إدارة الأحمال المنقولة عبر نظام الأنابيب.
يستوعب مفصل التمدد المحوري في المقام الأول الضغط والتمدد على طول الخط المركزي للأنبوب. يستخدم مفصل التمدد العالمي عنصرين منفاخين مفصولين ببكرة مركزية لاستيعاب حركة جانبية أكبر، مع قدرة زاوية إضافية اعتمادًا على تصميمه.
لا توجد مادة واحدة أفضل لكل تطبيق. SS304، SS316L، SS321، Inconel 625، والسبائك الأخرى قد تكون مناسبة في ظل ظروف مختلفة. يجب أن يعتمد الاختيار على توافق السوائل ودرجة الحرارة والضغط ومتطلبات التعب والتقييم الهندسي للشركة المصنعة.
يعتمد عمر الخدمة على عدد وحجم دورات الحركة والضغط ودرجة الحرارة والتآكل والاهتزاز وجودة التركيب والصيانة. اطلب حساب عمر الكلال لمظروف التشغيل المحدد بدلاً من الاعتماد على تقدير عمر الخدمة الشامل.
لا، فوصلات التمدد لا تحل بشكل عام محل الحاجة إلى دعامات الأنابيب والمثبتات والأدلة المناسبة. تتحكم هذه المكونات في وزن الأنبوب واستقامته وحركته بحيث تعمل الوصلة ضمن حدود التصميم الخاصة بها.
تصف معلومات منتج Tianshun التصميمات القياسية والمخصصة، بما في ذلك الأبعاد غير القياسية وخيارات المواد المختلفة. يجب على المشترين تقديم الرسومات وظروف التشغيل ومتطلبات الحركة وتفاصيل الاتصال لتأكيد الجدوى والحصول على عرض أسعار خاص بالتصميم.
تعتبر وصلة توسيع المنفاخ المعدنية مكونًا مهمًا في أنظمة الأنابيب الصناعية التي يجب أن تستوعب الحركة الحرارية، وتدير الإزاحة، وتحمي المعدات المتصلة من الأحمال الميكانيكية المفرطة. يعتمد الأداء الموثوق على اختيار مادة المنفاخ المناسبة، وتكوين الحركة، ومعدل الضغط، وعمر الكلال مع ضمان التثبيت الصحيح وتصميم الدعم. تقدم Tianshun حلولاً قياسية ومخصصة لمجموعة من متطلبات خطوط الأنابيب الصناعية، مع إمكانية تتبع المواد وخيارات الفحص الموضحة في معلومات المنتج الخاصة بها. لتحديد التكوين المناسب لمشروعك، قم بمراجعة مواصفات وصلة توسيع المنفاخ المعدنية Tianshun واتصل بنامع معلمات التشغيل والرسومات الفنية ومتطلبات الشراء الخاصة بك لمناقشة اختيار المواد والتصميم المخصص والحل المصمم خصيصًا لنظام خطوط الأنابيب لديك.
