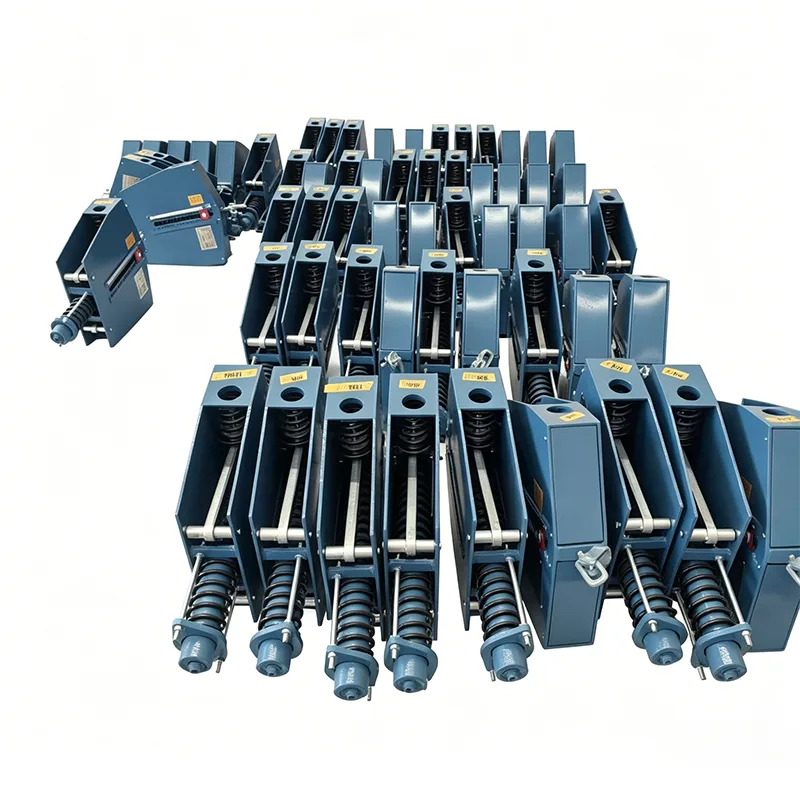

محطة توليد الطاقة الحرارية شماعات الربيع المستمر

في أنظمة خطوط أنابيب البخار-المياه وغاز المداخن والهواء والفحم المسحوق المعقدة لمحطات الطاقة الحرارية، يعد الإزاحة الحرارية لخطوط الأنابيب الناتجة عن التغيرات الجذرية في درجات الحرارة بمثابة خطر خفي أساسي يهدد سلامة النظام. بدعم من 14 عامًا من التراكم الفني في مجال دعم خطوط الأنابيب، قامت شركة Yangzhou Tianshun Pipeline Technology Co., Ltd. بتطوير شماعة الزنبرك الثابت لمحطة الطاقة الحرارية خصيصًا لظروف عمل الطاقة الحرارية. تم تصميمه على أساس مبدأ التوازن اللحظي، هذا المنتج يوفر قوة دعم ثابتة ومستمرة عند حدوث إزاحة حرارية عمودية في خطوط الأنابيب، ويمتص بشكل فعال ويعوض إجهاد الإزاحة، ويمنع تلف خطوط الأنابيب والمعدات المتصلة بسبب الإجهاد الإضافي، ويضمن التشغيل الآمن على المدى الطويل لمحطات الطاقة.

منحنى إزاحة الحمل تم الحصول عليه من اختبار النوع لدعم/شماعة زنبركية ثابتة. يمثل المحور الأفقي الإزاحة بينما يمثل المحور الرأسي الحمل. يظل المنحنى أفقيًا تقريبًا عبر مسار العمل الكامل، مما يدل على أن القوة الداعمة تظل ثابتة بشكل أساسي عند انحراف الأنابيب بسبب التمدد الحراري والانكماش.

يتحقق هذا النوع من الاختبار من ثبات الحمل واستقرار السير الكامل والموثوقية التشغيلية لوحدات الزنبرك الثابتة. تخضع جميع وحدات الإنتاج لمعايرة الحمل قبل الشحن، مع التحكم في انحراف الحمل في حدود ±6% وفقًا لمعايير ANSI/MSS-SP-58-2018 وNB/T47038-2013.

تنطبق هذه المنتجات على أنظمة الأنابيب الصناعية ذات الإزاحة الحرارية الكبيرة، بما في ذلك خطوط أنابيب البخار الرئيسية وغيرها من الأنابيب ذات درجة الحرارة العالية والضغط العالي.

المواصفات الفنية للمنتج

جدول مواصفات شماعات الزنبرك الثابت	مثال
الموديل/السلسلة	الرقم الهيدروجيني، LH، كاليفورنيا، CS، TH
الحمولة (التشغيل)	0.1 كيلو نيوتن - 500 كيلو نيوتن
إجمالي السفر	50 مم، 100 مم، 200 مم، 400 مم
السفر الفعلي	ما يصل إلى 600 ملم
انحراف الحمل (التسامح)	±5% (قياسي) / ±3% (عالي الدقة)
موقف التثبيت	أفقي / عمودي
تشطيب السكن	مجلفن بالغمس الساخن / إيبوكسي
درجة حرارة التشغيل.	-20 درجة مئوية إلى +80 درجة مئوية (محيط)
مادة لفائف الربيع	60Si2Mn / 50CrVA
نطاق تعديل الحمل	±10% (ضبط المجال)

التطبيق الهندسي وتحقيق القيمة

تتمتع أنظمة خطوط الأنابيب في محطات الطاقة الحرارية بمتطلبات عالية للغاية فيما يتعلق بموثوقية الأجزاء الداعمة. عند تصميم الشماعة الزنبركية الثابتة لمحطة الطاقة الحرارية، أخذنا بعين الاعتبار نقاط الألم الهندسية العملية بالكامل:

القضاء على الإجهاد الإضافي: ضمن نطاق إزاحة الحمل المحدد، يحافظ عزم الزنبرك وعزم التحميل دائمًا على التوازن الديناميكي، مما يؤدي إلى تجنب تشوه خط الأنابيب أو تسرب المفاصل الناتج عن التمدد الحراري والانكماش البارد.

الإعداد الدقيق لحالة البرد: تقوم الشركة المصنعة بتنفيذ إعداد ما قبل الضغط بشكل صارم وفقًا لحمل التثبيت المقدم من قبل المستخدمين، وتثبيت لوحة المؤشر في موضع العمل النظري لحالة البرد من خلال كتل تحديد المواقع، مما يضمن أن يكون الزنبرك في حالة صلبة مؤقتًا أثناء التثبيت في الموقع وتجنب الإجهاد العرضي أثناء البناء.

مراقبة التشغيل والصيانة البديهية: يسمح تصميم لوحة مؤشر الإزاحة الخارجية لموظفي التشغيل والصيانة بالتحقق بشكل بديهي مما إذا كانت إزاحة دعم الزنبرك تحت حمل العمل متوافقة مع التصميم بعد تشغيل خط الأنابيب بشكل طبيعي، مما يسهل الصيانة الوقائية.

مراقبة الجودة الصارمة ومواصفات التثبيت

يتم اختبار كل منتج بالكامل داخل الشركة قبل الشحن

قبل الإرسال، يخضع كل منتج لبرنامج اختبار داخلي كامل. يغطي هذا البرنامج فحص الأبعاد والفحص البصري، وPMI (التعرف الإيجابي على المواد)، واختبار الصلابة، واختبار MT/PT غير المدمر حيثما ينطبق ذلك، واختبار حمل الزنبرك مع منحنيات إزاحة الحمل، وقياس سمك الطلاء. يتم توفير تقارير اختبار المصنع (FTR) وتقارير اختبار المواد (MTR) مع الشحنة.

هذا الاختبار الداخلي ليس اختبارًا لطرف ثالث معتمد من ILAC

إذا كان هناك حاجة إلى اختبار شاهد من طرف ثالث أو اختبار معملي، فيمكن ترتيب ذلك بشكل منفصل كخدمة اختيارية.

خدمات التفتيش الاختيارية لطرف ثالث (يتم عرضها بشكل منفصل)

1. اختبار المواد

يتوفر تحليل التركيب الكيميائي، واختبار الشد، واختبار تأثير Charpy عند درجات الحرارة المنخفضة، واختبار الصلابة.

2. اللحام NDT

يمكن توفير اختبار الجسيمات المغناطيسية (MT)، واختبار اختراق السائل (PT)، واختبار الموجات فوق الصوتية (UT)، واختبار التصوير الشعاعي (RT).

3. اختبار أداء حمل الزنبرك

تم تضمين منحنيات إزاحة الحمل.

4. فحص الحماية من التآكل لطلاء الطلاء بالإيبوكسي بالغمس الساخن

5. اختبار الشاهد ومراقبة المصنع والتفتيش قبل الشحن (PSI)

ما الذي يجعلنا مختلفين

تم قياسه وفقًا لنظام دعم الأنابيب الدولي LISEGA

من أجل دقة التحميل ومعايير الاختبار وأنظمة التوثيق، نستخدم نظام دعم الأنابيب الدولي LISEGA كمعيارنا.

أكثر من مجرد مصنع محلي قياسي

عادةً ما تقوم الشركة المصنعة المحلية القياسية بتزويد المنتج فقط. نذهب إلى أبعد من ذلك من خلال توفير منحنى إزاحة الحمل مع كل وحدة زنبركية. نحن نساعد أيضًا في ترتيب اختبارات SGS من طرف ثالث وعمليات التفتيش المعتمدة، وندعم مراجعة المستندات بواسطة مهندسي PE/CPE للمشاريع الخارجية.

لماذا تختار شماعة الزنبرك الثابتة لمحطة الطاقة الحرارية في Tianshun؟

تجربة غنية بمشروع الطاقة الحرارية: تُستخدم المنتجات على نطاق واسع في خطوط أنابيب البخار والماء وأنظمة تعليق معدات الغلايات لمحطات الطاقة الحرارية في الداخل والخارج، وقد صمدت أمام اختبارات دورات تشغيل وإيقاف الوحدات المتعددة.

الدعم الهندسي المخصص: نحن نقدم خدمات فنية كاملة العملية بدءًا من حساب ضغط خطوط الأنابيب واختيار النوع ومطابقته لتوجيهات التثبيت في الموقع، مما يضمن أن كل دعم يتطابق بدقة مع ظروف العمل.

تسليم سلسلة التوريد المستقرة: بالاعتماد على خطوط الإنتاج الآلية ومعدات الاختبار الكاملة في قاعدة Jiangsu الخاصة بنا، فإننا نضمن تسليم المواد في الوقت المحدد وبجودة عالية لمشاريع الطاقة الحرارية كبيرة الحجم.

دعم دورة الحياة الكاملة: نقوم بإنشاء ملفات المشروع الحصرية ونقدم تقييم الحالة وإرشادات الاستبدال أثناء صيانة إيقاف التشغيل، مما يقلل من مخاطر التشغيل والصيانة لمحطات الطاقة.

احصل على الدعم الفني الآن:

تلتزم شركة Yangzhou Tianshun Pipeline Technology Co., Ltd. بتوفير ضمان دعم مستقر وموثوق لخطوط الأنابيب لمؤسسات الطاقة الحرارية العالمية من خلال محطة توليد الطاقة الحرارية ذات الجودة العالية!
