A شماعات الربيع المتغيرةهو عنصر دعم حاسم يستخدم في أنظمة الأنابيب الصناعية لإدارة الحركة الرأسية الناتجة عن التمدد الحراري والانكماش والأحمال التشغيلية. في محطات الطاقة، ومنشآت البتروكيماويات، ومصانع معالجة المواد الكيميائية، والمشاريع الصناعية الكبيرة، يمكن أن يؤدي التصميم غير المناسب لدعم الأنابيب إلى الضغط الزائد والاهتزاز والتشوه وتلف المعدات.
تشرح هذه المقالة كيفية عمل الشماعات الزنبركية المتغيرة، وسبب أهميتها، وكيفية حل تحديات دعم الأنابيب الشائعة، وما هي العوامل التي يجب على المهندسين مراعاتها عند اختيار الحل المناسب. مع خبرة التصنيع الاحترافية، تقدم Tianshun حلولاً موثوقة للشماعات الزنبركية المتغيرة المصممة لتحسين سلامة النظام، والمرونة، والأداء على المدى الطويل.
غالبًا ما تواجه أنظمة الأنابيب الصناعية تغيرات كبيرة في درجات الحرارة أثناء التشغيل. عندما تنقل الأنابيب البخار أو الماء الساخن أو المواد الكيميائية أو غيرها من السوائل ذات درجة الحرارة العالية، فإن التمدد الحراري يخلق إزاحة رأسية وضغطًا ميكانيكيًا إضافيًا.
لا يمكن للدعامات الصلبة التقليدية أن تمتص هذه الحركة بشكل فعال. قد تؤدي إلى تقييد توسع الأنابيب، مما يسبب أحمالًا زائدة على الصمامات والفلنجات والمضخات والمعدات المتصلة. توفر العلاقة الزنبركية المتغيرة طريقة دعم مرنة تسمح بالتحكم في الحركة الرأسية مع دعم وزن الأنبوب بشكل مستمر.
على عكس الدعامات الثابتة، تقوم الشماعات الزنبركية المتغيرة تلقائيًا بضبط قوة الدعم الخاصة بها وفقًا لحركة الأنبوب. هذه المرونة تجعلها مكونًا أساسيًا لأنظمة الأنابيب المعقدة التي تتطلب الاستقرار والموثوقية.
يعتمد مبدأ عمل علاقة الزنبرك المتغيرة على قانون هوك. يولد الزنبرك الموجود داخل العلاقة قوة داعمة تتغير حسب الضغط أو التمدد. عندما يتحرك الأنبوب المدعوم عموديًا، يتفاعل الزنبرك عن طريق ضبط سعة الحمولة.

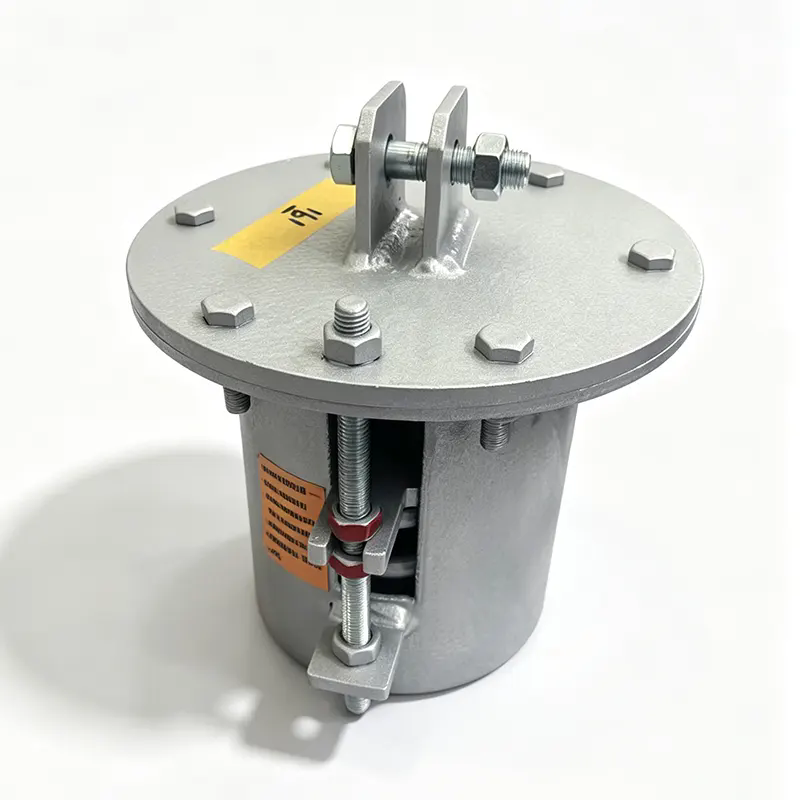

تتضمن المكونات الرئيسية للشماعات الزنبركية المتغيرة عادةً ما يلي:
| عنصر | وظيفة |
|---|---|
| لفائف الربيع | يوفر قوة دعم مرنة ويمتص الحركة العمودية. |
| هيكل السكن | يحمي المكونات الداخلية ويحافظ على الاستقرار الميكانيكي. |
| آلية تعديل الحمل | يسمح بالتعديل الدقيق وفقًا للمتطلبات الهندسية. |
| مكونات الاتصال | يربط العلاقة بشكل آمن مع هيكل دعم الأنابيب. |
أثناء التشغيل، يتمدد الأنبوب أو ينكمش بسبب تغيرات درجة الحرارة. تتبع علاقة الزنبرك المتغيرة هذه الحركة مع الحفاظ على توزيع متوازن للحمل. وهذا يقلل من تركيز الضغط ويحسن عمر الخدمة لنظام الأنابيب بأكمله.
تواجه العديد من المنشآت الصناعية تحديات ناجمة عن أنظمة دعم الأنابيب غير المناسبة. تم تصميم الشماعات الزنبركية المتغيرة لمعالجة هذه المشكلات الشائعة:
بالنسبة للمشاريع الصناعية الكبيرة، حتى حركات الأنابيب الصغيرة يمكن أن تسبب مشاكل ميكانيكية كبيرة. يمكن أن يؤدي اختيار علاقة الزنبرك المتغيرة الصحيحة إلى منع الإصلاحات المكلفة وانقطاع الإنتاج ومخاطر السلامة.
يتم استخدام الشماعات الزنبركية المتغيرة والشماعات الزنبركية الثابتة لدعم أنظمة الأنابيب، لكن خصائص عملها مختلفة.
| ميزة | شماعات الربيع المتغيرة | شماعات الربيع الثابتة |
|---|---|---|
| تغيير التحميل | دعم تغييرات القوة مع الحركة. | يحافظ على قوة دعم ثابتة تقريبًا. |
| طلب | مناسبة للحركات العمودية الصغيرة والمتوسطة. | مناسبة لتطبيقات الإزاحة الكبيرة. |
| يكلف | عموما أكثر اقتصادا. | عادة ارتفاع الاستثمار. |
| مرونة التصميم | مناسبة للعديد من أنظمة الأنابيب القياسية. | يستخدم في الظروف الهندسية الخاصة. |
ويختار المهندسون بين هذين الحلين وفقًا لمتطلبات الحركة، وتصميم النظام، وظروف التشغيل.
يتطلب اختيار علاقة زنبركية متغيرة مناسبة دراسة متأنية للعديد من العوامل الفنية.
يمكن للمصنعين المحترفين تقديم الدعم الهندسي لضمان تلبية الحظيرة لمتطلبات المشروع. تركز Tianshun على إنتاج منتجات الشماعات الزنبركية المتغيرة التي يمكن الاعتماد عليها مع الأداء الدقيق وحلول التثبيت العملية.

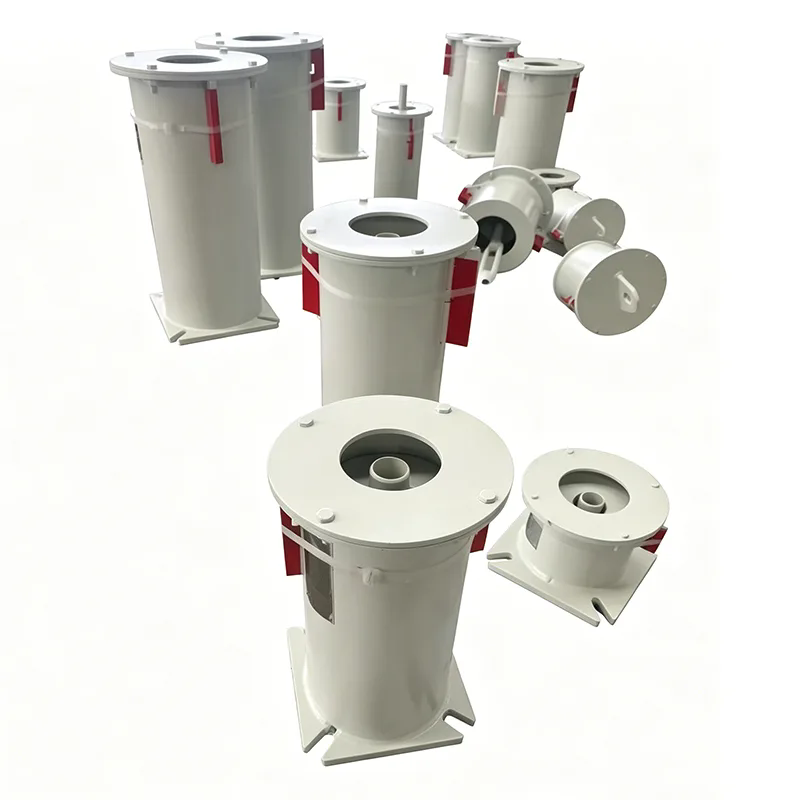

تُستخدم الشماعات الزنبركية المتغيرة على نطاق واسع في الصناعات التي تعمل فيها أنظمة الأنابيب في ظل ظروف حرارية متغيرة.
| صناعة | أمثلة التطبيق |
|---|---|
| توليد الطاقة | خطوط أنابيب البخار وأنظمة الغلايات ووصلات التوربينات. |
| صناعة البتروكيماويات | خطوط الأنابيب ذات درجة الحرارة العالية وأنظمة النقل الكيميائي. |
| النفط والغاز | شبكات خطوط الأنابيب وتوصيلات معدات الضغط. |
| مصانع التصنيع | أنظمة أنابيب التدفئة والتبريد الصناعية. |
على الرغم من أن الشماعات الزنبركية المتغيرة مصممة لضمان المتانة، إلا أن الفحص المنتظم يساعد على ضمان التشغيل الموثوق.
س 1: ما هو الغرض الرئيسي من شماعة الزنبرك المتغيرة؟
تدعم علاقة الزنبرك المتغيرة الأنابيب بينما تسمح بالتحكم في الحركة الرأسية الناتجة عن التمدد الحراري والانكماش.
س2: أين يتم تركيب الشماعات الزنبركية المتغيرة بشكل شائع؟
يتم استخدامها بشكل شائع في محطات الطاقة والمرافق الكيميائية ومشاريع النفط والغاز وأنظمة الأنابيب الصناعية.
س 3: كم من الوقت يمكن أن تعمل شماعات الزنبرك المتغيرة؟
مع اختيار المواد المناسبة، والتركيب، والصيانة، يمكن للشماعات الزنبركية المتغيرة عالية الجودة أن توفر خدمة موثوقة لسنوات عديدة.
Q4: لماذا تختار منتجات Tianshun شماعات الربيع المتغيرة؟
توفر Tianshun حلول دعم الأنابيب المصممة بشكل احترافي مع الاهتمام بجودة المنتج والمتطلبات الهندسية واحتياجات تطبيقات العملاء.
تلعب علاقة الزنبرك المتغيرة دورًا مهمًا في الحفاظ على سلامة واستقرار أنظمة الأنابيب الصناعية. من خلال امتصاص الحركة الرأسية وضبط قوة الدعم وفقًا لظروف التشغيل، فإنه يساعد على تقليل الضغط وحماية المعدات وتحسين موثوقية النظام.
يتطلب اختيار حل دعم الأنابيب المناسب معرفة احترافية وحسابات دقيقة وجودة تصنيع يمكن الاعتماد عليها.تيانشونتلتزم بتقديم حلول شماعات زنبركية متغيرة فعالة لمختلف التطبيقات الصناعية.
إذا كنت بحاجة إلى منتجات شماعات زنبركية متغيرة موثوقة أو دعم احترافي لمشاريع أنظمة الأنابيب الخاصة بك، من فضلكاتصل بنااليوم. Tianshun على استعداد لتقديم حلول مخصصة تساعد على تحسين أداء النظام لديك والسلامة التشغيلية.
