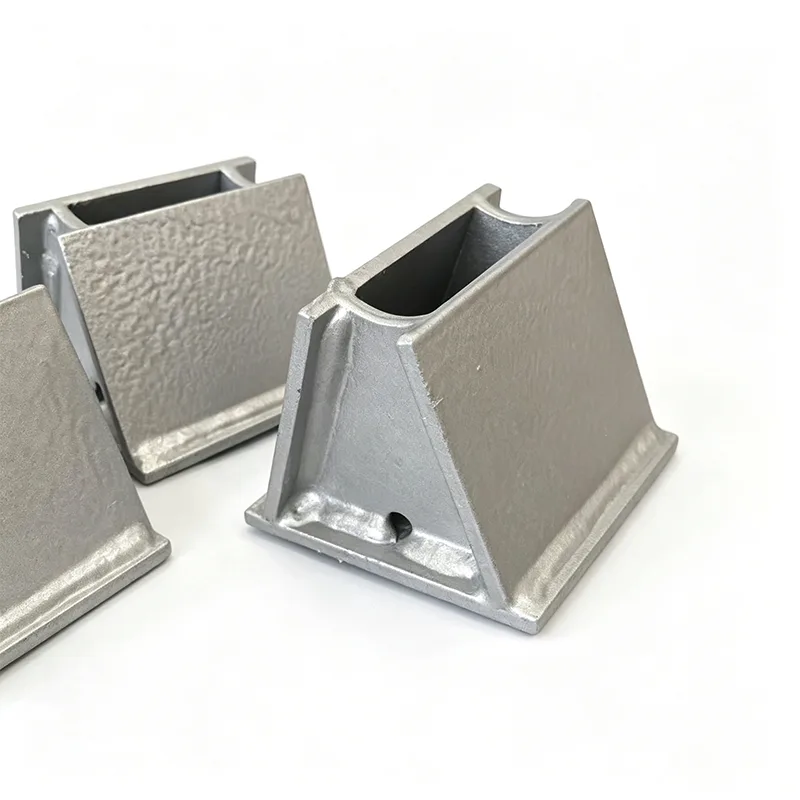

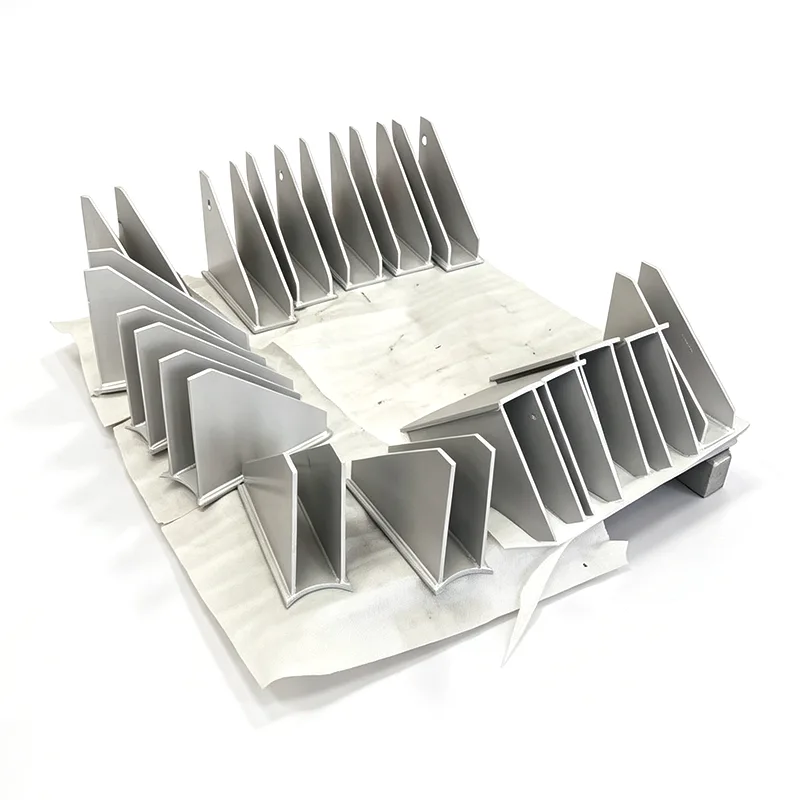

دعم أحذية الأنابيب ذات الارتفاع القابل للتعديل

على الورق، ارتفاع الأنابيب هو رقم ثابت. في الموقع، نادرا ما يكون. تستقر الأعمدة الفولاذية. أسس تتغير قليلا. يدعم الربيع الضغط أكثر أو أقل من نموذج الإجهاد المتوقع. عندما ينتهي الأنبوب بارتفاع 10 مم جدًا أو 15 مم منخفض جدًا عند فوهة شفط المضخة أو شفة الضاغط، فإن فرض الاتصال في مكانه يفرض أحمال الفوهة التي لم يتم تصميم الجهاز لتحملها على الإطلاق. إن أبسط طريقة للحصول على هذا الارتفاع بشكل صحيح - والحفاظ عليه بشكل صحيح - هي حذاء أنبوبي يمكنك ضبطه.

لقد قمنا بتصنيع دعامات أحذية الأنابيب ذات الارتفاع القابل للتعديل في مصنعنا في Jiangsu منذ عام 2012. التصميم في حد ذاته ليس معقدًا، ولكن جعله يحافظ على موضعه بشكل موثوق تحت الوزن الساكن، والحركة الحرارية، والاهتزاز. تقوم أحذيتنا القابلة للتعديل بذلك الآن تحت رؤوس البخار في جنوب شرق آسيا، وخطوط المياه المبردة في الشرق الأوسط، ورفوف أنابيب الغاز الطبيعي المسال في أمريكا الشمالية.

كيف يعمل التعديل – ولماذا يبقى في مكانه

قلب التجميع عبارة عن ساق ملولب يمتد بين حامل الأنبوب ولوحة القاعدة. يؤدي تدوير صامولة الضبط إلى رفع الأنبوب أو خفضه بزيادات دقيقة. بمجرد ضبط الارتفاع، يتم تشغيل آليتي قفل مستقلتين:

صامولة ثقيلة مثبتة على الجسم الرئيسي، مما يمنع الزحف تحت الحمل الرأسي.

في الأحجام الأكبر، يوجد برغي قفل ثانوي أو طوق مقسم يمنع الدوران ميكانيكيًا، حتى في ظل الاهتزاز المستمر الناتج عن الضواغط الترددية أو خطوط الغاز عالية التدفق.

يتم اختبار كل حذاء في المصنع بما يصل إلى 1.5 مرة من سعته المقدرة قبل الشحن. يتم تصنيع المكونات الملولبة من شريط دائري - وليس مقطوعًا من قضيب ملولب - وبالتالي فإن الخيوط الحاملة تكون كاملة الشكل وخالية من أدوات رفع الضغط التي يمكن أن تكسر مسمارًا قياسيًا أثناء الانحناء.

المواد التي تتوافق مع خدمتك

يتم تصنيع الأحذية القياسية القابلة للتعديل من الفولاذ الكربوني، مع الجلفنة بالغمس الساخن كحماية افتراضية من التآكل. بالنسبة للبيئات المسببة للتآكل أو التآكل، فإننا نوفر جميع الإصدارات المصنوعة من الفولاذ المقاوم للصدأ في 304L أو 316L. يتم طلاء أسطح الخيوط بمركب مضاد للخدش أثناء التجميع لمنع الضبط - وهذا مهم لأن صامولة الضبط التي لا يمكن تشغيلها في الموقع لم تعد قابلة للتعديل.

عندما يكون دعم أحذية الأنابيب القابلة لضبط الارتفاع ساخنًا أو باردًا، نقوم بدمج كتلة عازلة حاملة (PIR أو زجاج خلوي) بين حامل الأنبوب وساق الدعم. تم تصميم حجم العزل ليتناسب مع سمك عزل الأنبوب، ويظل مسار حاجز البخار مستمرًا - لا توجد بقع باردة أو تكثيف.

حيث تُحدث الأحذية الأنبوبية القابلة للتعديل فرقًا

أنابيب الشفط والتفريغ للمضخة والضاغط، حيث يجب أن تظل أحمال الفوهة ضمن النطاق المسموح به من قبل الشركة المصنعة.

دعامات حامل الأنابيب في المناطق الخاضعة للتسوية الأرضية أو الصقيع.

الخطوط التي تحتاج إلى ميل دقيق للتصريف أو تدفق العمليات، مثل أنابيب تفريغ الغلايات أو خطوط غاز الوقود.

الأنظمة المدعومة بالزنبرك حيث يحتاج الوضع البارد إلى ضبط دقيق بعد نقل الحمولة من الدعامات المؤقتة.

التعديلات التحديثية والربطات، حيث لا يتطابق ارتفاع الأنابيب الحالي تمامًا مع التوجيه الجديد.

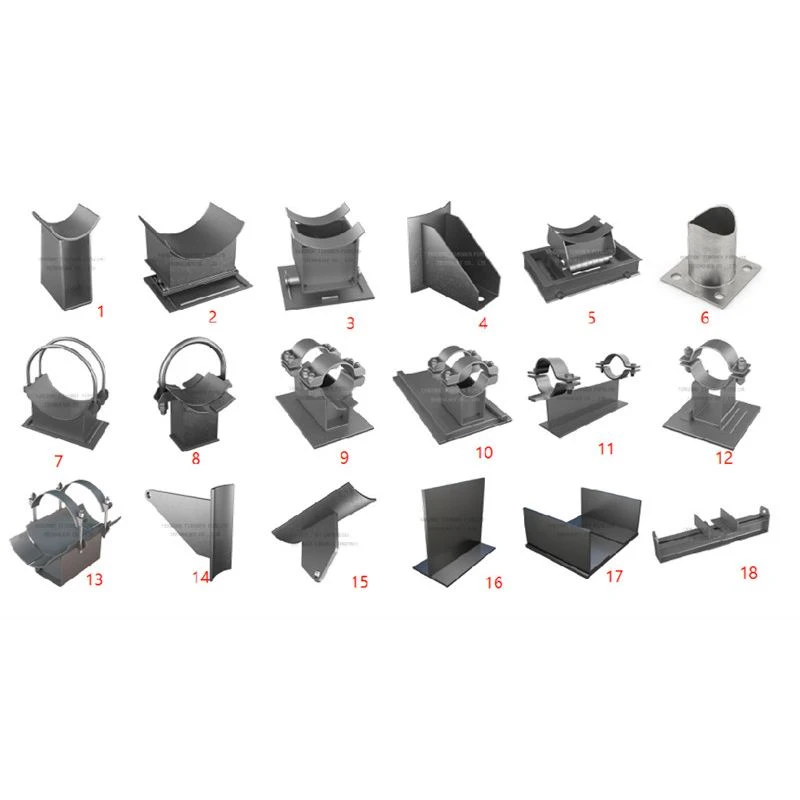

معظم أشكال الدعم القابلة للتعديل في السوق هي إما عناصر كتالوج ذات سفر محدود أو قطع مخصصة بالكامل مع فترات زمنية طويلة. نحن نجلس بينهما: يمكننا أن نأخذ تصميمًا قياسيًا ونعدل نطاق الارتفاع، أو أبعاد لوحة القاعدة، أو سُمك العزل وفقًا لمواصفات مشروعك - عادةً خلال نفس المهلة الزمنية للحذاء الثابت. يعمل فريقنا الهندسي مباشرةً من خلال القياسات المتساوية وقائمة الدعم الخاصة بك، وسيسألك عن حمل الاختبار المائي ودرجة حرارة التصميم والحركة المتوقعة قبل الانتهاء من الرسم. هذا المستوى من الفحص هو ما يحول الحذاء البسيط القابل للتعديل إلى دعم لا يتعين عليك إعادة النظر فيه أثناء التشغيل.

التعليمات

س: ما هو نطاق التعديل الذي يمكنك توفيره؟

ج: توفر التصميمات القياسية مسافة انتقال تتراوح بين ±25 مم إلى ±100 مم. من الممكن الحصول على نطاقات أكبر — أخبرنا بما تحتاجه.

س: هل سيبقى الإعداد تحت الاهتزاز؟

ج: نعم. نحن نستخدم صامولة قفل بالإضافة إلى ميزة ميكانيكية مضادة للدوران على جميع الأحجام. تم اختبار التجميع في المصنع ليظل ثابتًا تحت الحمل الدوري.

س: هل يمكن تعديل الحذاء أثناء تحميل الأنبوب؟

ج: يمكن عادة إجراء تعديلات التشذيب الطفيفة تحت الوزن الساكن. للحصول على تصحيحات أكبر، نوصي بتخفيف الحمل أولاً لحماية الخيوط.

س: هل تقدمون نسخة للأنابيب المعزولة الباردة أو الساخنة؟

ج: نعم. نقوم بدمج كتلة عازلة حاملة بحجم مناسب لسمك العزل الخاص بك، مع استكمال مسار حاجز بخار محكم الغلق.
