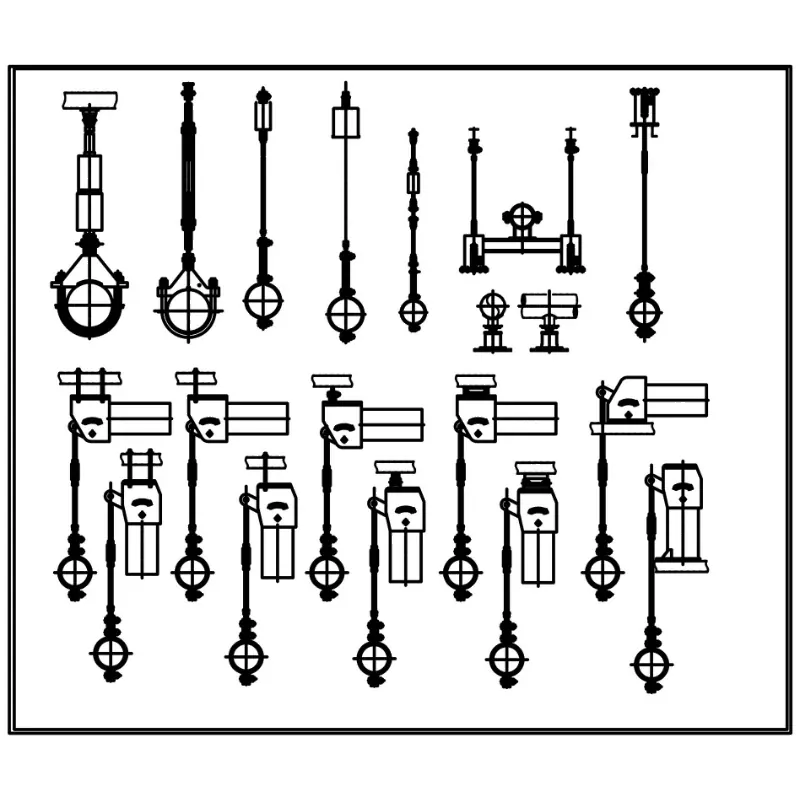

يسميها معظم الناس الشماعات الزنبركية، والبعض يسميها الدعامات الزنبركية، وفي الميدان، ستسمع كليهما. في Tianshun، نحن لا نعلق على الاسم - ما يهم هو أنه عندما يحتاج الأنبوب إلى التعليق من عارضة هيكلية ويظل يتحرك بحرية مع الدورات الحرارية، فإن التجميع يعمل. لقد قمنا ببناء هذه المنتجات لمحطات الطاقة، ورفوف أنابيب المصافي، وخطوط المعالجة لمدة 14 عامًا، وتقوم الشماعات الزنبركية الخاصة بنا بحمل الأنابيب في أكثر من 45 دولة في الوقت الحالي.
يوضح هذا الشكل منحنى أداء إزاحة الحمل للدعامة/الشماعة الزنبركية المتغيرة، بما في ذلك المعلمات الرئيسية للحمل والإزاحة للتحقق من دقة حمل المنتج وموثوقيته التشغيلية.
تخضع كل وحدة لمعايرة الحمل واختبار الأداء قبل الشحن. يتم التحكم في انحراف حمل الإعداد في حدود ±5%، بما يتوافق مع المعايير الدولية ANSI/MSS-SP-58-2018 بالإضافة إلى NB/T47039-2013.
تلبي المنتجات المتطلبات الفنية لأنظمة الطاقة والبتروكيماويات وأنظمة الأنابيب الصناعية الأخرى. وفقًا لـ MSS-SP-58-2018، يجب ألا يتجاوز الحد الأقصى المسموح به لتغير الحمل لوحدات الزنبرك المتغيرة 25% من الحمل الساخن التشغيلي خلال رحلة العمل الكاملة.
منحنى إزاحة الحمل تم الحصول عليه من اختبار النوع لدعم/شماعة زنبركية ثابتة. يمثل المحور الأفقي الإزاحة بينما يمثل المحور الرأسي الحمل. يظل المنحنى أفقيًا تقريبًا عبر مسار العمل الكامل، مما يدل على أن القوة الداعمة تظل ثابتة بشكل أساسي عند انحراف الأنابيب بسبب التمدد الحراري والانكماش.
يتحقق هذا النوع من الاختبار من ثبات الحمل واستقرار السير الكامل والموثوقية التشغيلية لوحدات الزنبرك الثابتة. تخضع جميع وحدات الإنتاج لمعايرة الحمل قبل الشحن، مع التحكم في انحراف الحمل في حدود ±6% وفقًا لمعايير ANSI/MSS-SP-58-2018 وNB/T47038-2013.
تنطبق هذه المنتجات على أنظمة الأنابيب الصناعية ذات الإزاحة الحرارية الكبيرة، بما في ذلك خطوط أنابيب البخار الرئيسية وغيرها من الأنابيب ذات درجة الحرارة العالية والضغط العالي.
تقوم علاقة الزنبرك بشيئين في وقت واحد: فهي تحمل الوزن الكامل للأنبوب من الأعلى، وتنتقل مع الأنبوب أثناء تمدده أو انكماشه. على عكس قضيب التعليق الصلب الذي يتم تعليقه هناك، تظل علاقة الزنبرك مشغولة خلال نطاق الحركة الكامل. هذا مهم بشكل خاص على المدى الطويل والمستقيم للأنابيب المرتفعة حيث يمكن أن يزيد النمو الحراري بسرعة. بالنسبة للخطوط التي يجب أن يظل الحمل فيها ثابتًا تقريبًا بغض النظر عن المسافة التي يتحرك بها الأنبوب، فإن العديد من المشاريع تجمع هذه العناصر معًايدعم الربيع المستمرعلى نفس الرف. للخطوط الأقل أهمية، القياسيةيدعم الربيع المتغيرغالبًا ما يقومون بالمهمة - نفس نمط غلاف الشماعات الزنبركية، فقط ترتيب زنبركي داخلي مختلف.
| جدول مواصفات الشماعات الزنبركية المتغيرة | مثال |
|---|---|
| نوع/تكوين الحظيرة | النوع أ، ب، ج، د، ه، و، ز |
| حجم الربيع / لا. | رقم 0 - رقم 22 |
| نطاق السفر | 30 مم، 60 مم، 90 مم، 120 مم، 180 مم |
| حمل التشغيل | 0.2 كيلو نيوتن - 400 كيلو نيوتن |
| الحمل المثبت (الحمل البارد) | كيلو نيوتن / كجم |
| حمل التشغيل (الحمل الساخن) | كيلو نيوتن / كجم |
| اتجاه الحركة | أعلى / أسفل |
| التباين (%) | ≥ 25% (قياسي) |
| المعالجة السطحية | تراجع الساخنة جالف / رسمت |
| مواد الإسكان | الكربون الصلب (Q235/Q355) |
| جدول مواصفات شماعات الزنبرك الثابت | مثال |
|---|---|
| الموديل/السلسلة | الرقم الهيدروجيني، LH، كاليفورنيا، CS، TH |
| الحمولة (التشغيل) | 0.1 كيلو نيوتن - 500 كيلو نيوتن |
| إجمالي السفر | 50 مم، 100 مم، 200 مم، 400 مم |
| السفر الفعلي | ما يصل إلى 600 ملم |
| انحراف الحمل (التسامح) | ±5% (قياسي) / ±3% (عالي الدقة) |
| موقف التثبيت | أفقي / عمودي |
| تشطيب السكن | مجلفن بالغمس الساخن / إيبوكسي |
| درجة حرارة التشغيل. | -20 درجة مئوية إلى +80 درجة مئوية (محيط) |
| مادة لفائف الربيع | 60Si2Mn / 50CrVA |
| نطاق تعديل الحمل | ±10% (ضبط المجال) |

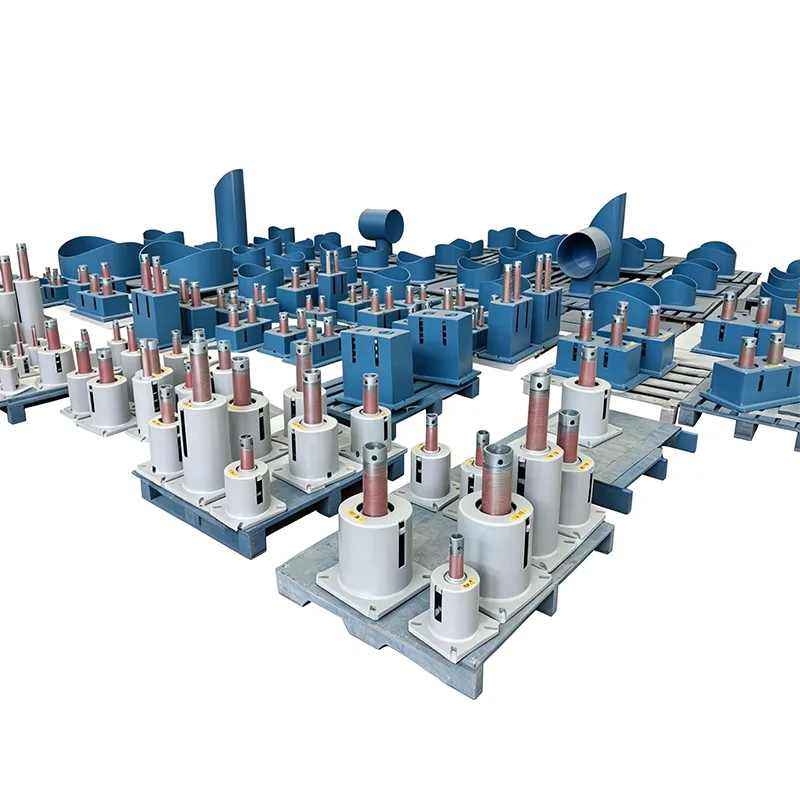

شماعات الربيع لا تعمل وحدها. على حامل الأنابيب النموذجي، سترى الشماعات الزنبركية تعمل جنبًا إلى جنب مع دعامات الأنابيب الصلبة وأحذية الأنابيب التي تتحمل الوزن عند الارتفاعات المنخفضة. عند نقاط الربط ذات درجة الحرارة العالية أو بالقرب من توصيلات المعدات، غالبًا ما يتم تحديد الشماعات لأنها تحرر مساحة الأرضية وتمنح الأنبوب مساحة للتحرك في اتجاهات متعددة. عندما يكون الخط باردًا أو مبردًا، فإن إقران العلاقة مع دعامات الأنابيب المعزولة مسبقًا عند نقطة المشبك يمنع تكون الجليد ويحافظ على نظام العزل سليمًا. تشير الكثير من مواصفات المشروع أيضًا إلى التجميع بأكمله ببساطة كجزء من حزمة دعم الزنبرك - والفرق في الحقيقة هو فقط التركيب العلوي مقابل التركيب السفلي.
علاقة الزنبرك ليست مجرد زنبرك في علبة. إنها جمعية. إليك ما نستخدمه عادةً:
| جزء | خيارات المواد | ملحوظات |
|---|---|---|
| عنصر الربيع | 60Si2MnA / 50CrVA فولاذ زنبركي | تم اختباره بالطلقات والإعداد المسبق والتحميل |
| السكن / الغلاف | Q235B الكربون الصلب، أو SS304 | مطلية أو مجلفنة بالغمس الساخن |
| اتصال علوي (جوز العين / المشبك) | 45 # الفولاذ المطروق، F304 غير القابل للصدأ | متطابقة مع حجم القضيب |
| قضيب التعليق ووصلة المقطورة | 45# فولاذ، 304، أو 316 | ملولبة بطول كامل، مطلية بالزنك أو عارية |
| اتصال أسفل / مشبك الأنابيب | الكربون الصلب A105، SS304 | مشبك ذو مسمارين أو ثلاثة مسامير، مبطن إذا كان معزولاً |
| مؤشر / مقياس السفر | الألومنيوم أو غير القابل للصدأ | محفور بالليزر، ومثبت على الغلاف |
تحتوي كل دفعة من المواد على تقارير اختبار المطحنة، ونقوم بتتبعها حتى رقم الحرارة. إذا كانت المواصفات الخاصة بك تتطلب شهادة 3.2 (EN 10204)، فقد قمنا بتغطيتها.
نقوم بتصنيع الشماعات الزنبركية لتلبية:
ANSI/MSS SP-58 — دعامات وشماعات الأنابيب
ASME B31.3 — عملية الأنابيب
جيجابايت/ت 17116
DIN أو JIS أو المواصفات الخاصة بالمشروع عند الحاجة
يعمل مصنعنا وفقًا لمعايير ISO 9001:2015، مما يعني إجراءات موثقة في كل خطوة، بدءًا من المواد الخام الواردة وحتى اختبار الحمل النهائي.
س 1: متى يمكنني استخدام علاقة زنبركية بدلاً من دعامة زنبركية مثبتة على القاعدة؟
عندما يمتد الأنبوب على ارتفاع ولا توجد منصة فولاذية بالأسفل للجلوس عليها. تعتبر رفوف الأنابيب والخطوط الهوائية وأنابيب الغلاية من الحالات الكلاسيكية. تعلق الشماعات على الفولاذ العلوي وتنزل إلى الأنبوب. يتعلق الأمر بمكان نقطة الدعم الخاصة بك، وليس بآلية الزنبرك.
Q2: هل يمكنني الحصول على نفس نطاق التحميل في الحظيرة كما أستطيع في الزنبرك الأساسي؟
بشكل عام، نعم. تغطي الشماعات الزنبركية المتغيرة لدينا بضع مئات من الكيلوجرامات حتى أكثر من 20 طنًا لكل علاقة. الشماعات الربيعية الثابتة ترتفع إلى أعلى. إذا كنت بحاجة إلى شيء ثقيل حقًا - لنقل 40 طنًا على قضيب واحد - فيمكننا بنائه، ولكن من المنطقي التحدث إلينا أولاً حتى نتمكن من النظر في خيارات توزيع الحمولة.
س 3: كيف تختبر الشماعات الزنبركية؟
نضبط الزنبرك على الحمل المحدد، ونشغله خلال حركته الكاملة، ونتأكد من بقاء القوة ضمن حدود التسامح. بالنسبة للشماعات الزنبركية الثابتة، فإننا نرسم منحنى انحراف الحمل ونؤكد أنه مسطح ضمن هامش التصميم. يتم التحقق من موازين السفر، ويتم فحص جميع التوصيلات للتأكد من جودة الخيوط وسلامة اللحام.
س 4: ما هو المهلة القياسية الخاصة بك؟
بالنسبة لمجموعات الشماعات القياسية ذات نطاقات التحميل المشتركة، 20-25 يومًا. إذا كنت بحاجة إلى أجهزة مقاومة للصدأ 304، أو طلاءات خاصة، أو سفر غير قياسي، فاحسب 30-40 يومًا. تحصل حزم المشاريع الكبيرة على جدول إنتاج مخصص، وسنمنحك التزامًا ثابتًا بالتسليم مع عرض الأسعار.
س5: كيف يتم شحنها؟
يتم تقسيم مجموعات الشماعات إلى قطع يمكن التحكم فيها - مبيت زنبركي، ومجموعة قضبان، ومشبك - معبأة معًا في صناديق خشبية مع بطانة مقاومة للماء. يتم وضع علامة على كل صندوق برقم علامة التعليق حتى يتمكن طاقم الموقع من مطابقتها مع رسم دعم الأنابيب على الفور.
يعتقد الكثير من العملاء أن الشماعات الزنبركية تأتي فقط كعناصر كتالوج قياسية. هذه ليست الطريقة التي نعمل بها. تحتوي معظم الشماعات الزنبركية التي نشحنها على تفاصيل مخصصة واحدة على الأقل، سواء كانت:
السفر الممتد لاستيعاب الحركة الزلزالية الكبيرة
أطوال قضبان مخصصة لخلوصات علوية محددة
هيكل من الفولاذ المقاوم للصدأ للبيئات الساحلية أو المسببة للتآكل
مادة زنبركية تتحمل درجات الحرارة العالية للخطوط التي تزيد درجة حرارتها عن 400 درجة مئوية
أنظمة الطلاء الخاصة - الإيبوكسي، أو الطلاء التمهيدي الغني بالزنك، أو الطلاء البحري
لا تحتاج إلى تركيب الأنبوب الخاص بك على شماعاتنا. سنقوم ببناء الحظيرة على الأنبوب الخاص بك.
بعض النقاط العملية التي تستحق المعرفة إذا كنت تكتب مواصفات دعم الأنابيب:
على المدى الطويل، لا تقم بإصلاح كل نقطة دعم. دع الشماعات الزنبركية تمتص النمو وتضع المراسي بشكل استراتيجي. يمكننا المساعدة في تحديد أي الشماعات يمكن وضعها في مكانها إذا قام مهندس ضغط الأنابيب الخاص بك بتوفير بيانات الحركة.
إذا كان الأنبوب معزولاً، حدد نوع المشبك والبطانة الأمامية. يعد إعادة تأهيل العزل عند نقطة التعليق بعد التثبيت أمرًا فوضويًا ومكلفًا.
بالنسبة للتركيبات الخارجية في المناطق الرطبة أو الساحلية، حدد الأجهزة المقاومة للصدأ أو على الأقل الجلفنة بالغمس الساخن. تبدو قضبان الفولاذ الكربوني جيدة في اليوم الأول ولكنها لن تبدو كذلك بعد موسمين ممطرين.
نحن لسنا شركة تجارية تضع أجزاء شخص آخر في صندوقنا. نحن نصنعها في مصنعنا الخاص في يانغتشو. نقوم بشراء الفولاذ، وتصنيع المكونات، ولف النوابض واختبارها، وتجميع الوحدات، وطلائها، وتعبئتها، وشحنها. ليس هناك خطوة وسطية حيث تضيع الجودة.
على مر السنين، قمنا بتوفير حزم الشماعات الزنبركية الكاملة للمشاريع التي تم تشغيلها دون مشكلة خلال فترة بدء التشغيل وسنوات التشغيل. ولهذا السبب يعود أكثر من 70% من عملائنا - ليس لأننا الأرخص (نحن عادلون ولسنا رخيصين)، ولكن لأن الشماعات تظهر في الوقت المحدد، وتتناسب مع الرسومات، وتستمر في أداء عملها.
إذا كنت تقوم بتسعير مشروع يتطلب علاقات زنبركية، أو دعامات زنبركية ثابتة، أو أحذية أنابيب معزولة مسبقًا، فأرسل إلينا أوراق البيانات أو العلامات المميزة الخاصة بك. سنعمل على إعداد عرض أسعار مناسب - مباشرة من المصنع، بدون علامات تمييز مخفية - وإذا كنت تريد، فسنوجهك عبر منطق التصميم الكامن وراء اختيارنا. نرحب أيضًا بزيارة المصنع ورؤية خط الإنتاج بنفسك.
