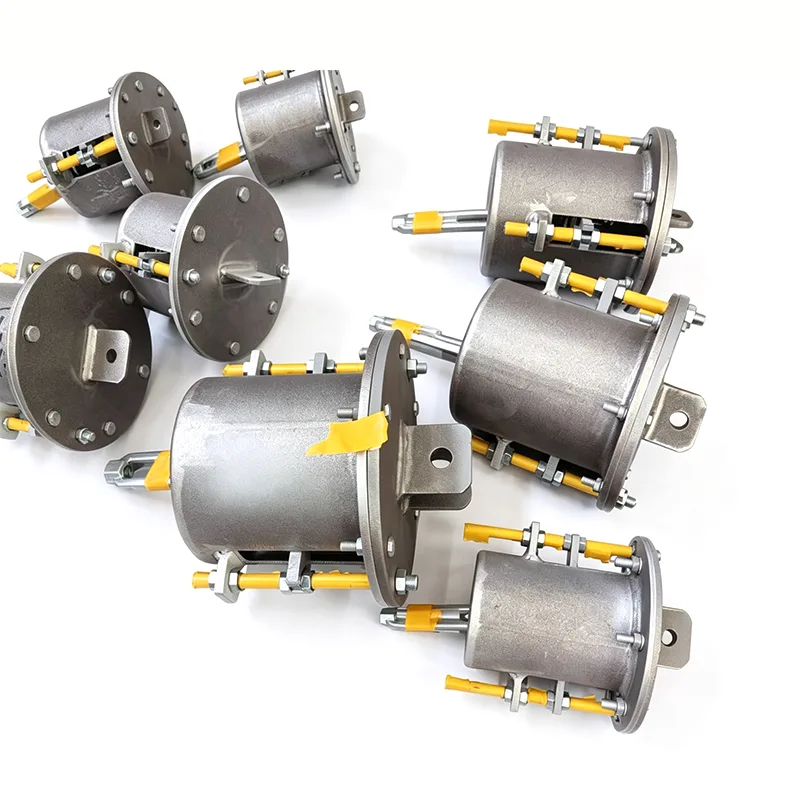

الشماعات الربيعية لصناعة النفط والغاز

في مشاريع النفط والغاز، تواجه خطوط أنابيب المعالجة وخطوط أنابيب النقل لمسافات طويلة وخطوط أنابيب المرافق ظروفًا قاسية متعددة: الوسائط ذات درجة الحرارة العالية والضغط العالي، والمكونات المسببة للتآكل مثل الكبريت، وبيئات رش الملح الساحلية عالية الرطوبة، فضلاً عن الوزن الميت الهائل والتمدد الحراري لخطوط الأنابيب ذات القطر الكبير. إذا كان نظام الدعم يعتمد فقط على التثبيت الصلب البسيط، فإنه لا يفشل في تعويض الإزاحة فحسب، بل يحول أيضًا تشوه خط الأنابيب إلى أحمال إضافية على فوهات المعدات، مما يزيد من خطر التسرب وفشل الكلال.

بالاعتماد على 14 عامًا من الخبرة في تصنيع دعامات وشماعات خطوط الأنابيب، توفر شركة Yangzhou Tianshun Pipeline Technology Co., Ltd. شماعات زنبركية مخصصة لصناعة النفط والغاز للتحكم في إجهاد خطوط الأنابيب، وحماية واجهات المعدات المهمة والتكيف مع الظروف المعقدة في الموقع.

التحديات الأساسية التي يجب معالجتها من خلال دعم خطوط أنابيب النفط والغاز

تتمتع أنظمة خطوط الأنابيب في المصافي ومحطات الغاز الطبيعي المسال ومحطات معالجة الغاز ومحطات الضخ لمسافات طويلة بظروف تشغيل متنوعة ولكنها تشترك في نفس المتطلبات: يجب التحكم في الوزن الساكن لخط الأنابيب والإزاحة الحرارية ضمن الحدود الآمنة. غالبًا ما تعمل خطوط أنابيب المعالجة في درجة حرارة أعلى من 300 درجة مئوية، بينما تعمل خطوط أنابيب الغاز الطبيعي المسال المبردة في درجة حرارة أقل من -162 درجة مئوية، مما يجعل حل الدعم الفردي غير مناسب.

علاوة على ذلك، تتطلب البيئات الحامضة التي تحتوي على كبريتيد الهيدروجين أن تتمتع المكونات الهيكلية بمقاومة التشقق الناتج عن إجهاد الكبريتيد (SSC)، وتتطلب المنصات البحرية والمرافق الساحلية حماية عالية الجودة من رذاذ الملح. في الممارسة الهندسية، يجب ألا توفر الدعامات والشماعات قوى دعم يمكن التنبؤ بها فحسب، بل يجب أيضًا أن تستوعب انحرافات الأساس أثناء التثبيت وتظل خالية من الفشل بسبب التآكل أو الارتخاء أثناء التشغيل على المدى الطويل.

تصميم ووظائف الشماعات الزنبركية لصناعة النفط والغاز

يتم تكوين الشماعات الزنبركية لصناعة النفط والغاز بشكل فردي بناءً على تقارير تحليل إجهاد خطوط الأنابيب، وهي متاحة في نوعين من الأحمال: الزنبرك المتغير والنابض ذو القوة الثابتة. توفر وحدات النوابض المتغيرة الدعم مع الصلابة الخطية ضمن نطاق السكتة الدماغية، وهي مناسبة للنقاط ذات الإزاحات الصغيرة والحساسية المنخفضة لدعم اختلافات القوة. تستخدم وحدات القوة الثابتة آلية زنبركية أولية وثانوية للتحكم في تباين قوة الدعم في حدود 5% طوال الشوط بأكمله، مما يجعلها مثالية لفوهات المعدات، والمزيلات، وغلايات إعادة الغليان، ومداخل ومخارج الضاغط، والمواقع الأخرى ذات متطلبات حمل الفوهة الصارمة.

اعتمادًا على الوسائط وبيئة التثبيت، يتم تصنيع عناصر الزنبرك من سبائك الفولاذ الزنبركي مثل 60Si2Mn أو 50CrVA. يمكن تصنيع الأسطوانات والمكونات الهيكلية من الفولاذ الكربوني، أو الفولاذ المقاوم للحرارة، أو الفولاذ المقاوم للصدأ المزدوج أو السبائك القائمة على النيكل، مع معالجات المواد المتوافقة مع NACE MR0175/ISO 15156 لتلبية متطلبات حقول النفط والغاز الحامض.

بالنسبة للطلاءات الواقية، يمكن للمنشآت البحرية استخدام مادة أولية عالية الالتصاق غنية بالزنك والإيبوكسي بالإضافة إلى نظام الطبقة النهائية من البولي يوريثين، في حين تستخدم خطوط الأنابيب البرية عادة الجلفنة بالغمس الساخن أو طلاء داكروميت لضمان أداء طويل الأمد في رذاذ الملح والأجواء الصناعية. تتوافق المنتجات مع المعايير بما في ذلك ASME B31.3 وASME B31.4 وMSS SP-58. تم تجهيز كل مبيت بلوحة اسم لإزاحة الحمولة ودبوس قفل لسهولة التركيب في الحالة الباردة والتحقق في الموقع.

الاختيار في الموقع والتركيب والاستقرار على المدى الطويل

عند تلقي بيانات تحليل إجهاد خط الأنابيب، يوصي فريقنا الفني بمطابقة الشماعات الزنبركية لنماذج صناعة النفط والغاز وثوابت الزنبرك لكل نقطة دعم. خلال مرحلة الاختيار، يتم إيلاء اهتمام خاص لحمل التصميم، وإزاحة التصميم، ودرجة الحرارة ودرجة التآكل البيئي، مع الأخذ في الاعتبار أيضًا الوزن الإضافي لخطوط الأنابيب المملوءة بالماء أثناء ظروف الاختبار الهيدروستاتيكي لمنع التحميل الزائد على الزنبرك أو التصلب.

أثناء التثبيت، توفر الشماعات الزنبركية لصناعة النفط والغاز نطاق ضبط رأسي معين لاستيعاب أخطاء ارتفاع الأساس وانحرافات التصنيع المسبق للأنابيب. يمكن تجهيز وحدات القوة الثابتة بشكل اختياري بأجهزة ضبط مساعدة لولبية أو هيدروليكية لتحقيق محاذاة دقيقة حتى في ظل ظروف التحميل الثقيل. تتم إزالة دبوس القفل بعد تسخين خط الأنابيب، وتدخل العلاقة في التشغيل دون الحاجة إلى أي عمل ساخن.

أثناء التشغيل لفترة طويلة، يساعد تصميم الزنبرك المضاد للاسترخاء ونقاط الفحص المنتظمة فرق الصيانة على اكتشاف العيوب في الوقت المناسب. من بين مشاريعنا المصدرة إلى أكثر من 45 دولة، يأتي أكثر من 70% من طلبات الدعم والتعليق اللاحقة من العملاء الحاليين. تعكس بيانات الشراء المتكررة هذه الموثوقية المستدامة لمنتجاتنا إلى حد ما.

مواقع التطبيق النموذجية في منشآت النفط والغاز

وحدات التكسير التحفيزي للسوائل (FCC) والمعالجة الهيدروجينية: تتعرض خطوط أنابيب النفط والغاز ذات التفاعل العالي الحرارة وخطوط أنابيب غاز مداخن جهاز إعادة التوليد إلى عمليات إزاحة حرارية كبيرة أثناء التشغيل مع حدود صارمة لحمل الفوهة. إن استخدام الشماعات الزنبركية ذات القوة الثابتة يتحكم بشكل فعال في قوى الواجهة على المعدات مثل المفاعلات وفواصل المرحلة الثالثة، مما يمنع تسرب وصلة الفلنجة.

محطات الغاز الطبيعي المسال وأنظمة التبريد: تواجه خطوط الأنابيب المبردة بين أذرع التفريغ وصهاريج التخزين، وكذلك خطوط أنابيب تداول غاز التبريد، اختلافات شديدة في درجات الحرارة. تعتمد الشماعات الزنبركية مواد مقاومة للتبريد لتوفير دعم مستقر طوال العملية بأكملها بدءًا من التبريد المسبق البارد وحتى التشغيل المبرد العميق، مما يحمي وصلات التمدد وفوهات الخزان.

خطوط أنابيب النفط الخام والمنتجات طويلة المدى: تشهد خطوط أنابيب المدخل والمخرج في محطات الضخ وخطوط أنابيب منطقة الصمامات تغيرات في درجات الحرارة مع المواسم والوسائط المنقولة. تحافظ الشماعات الزنبركية المتغيرة جنبًا إلى جنب مع الأقواس الحدية على المنحدر المناسب لخط الأنابيب، مما يؤدي إلى تجنب مخاطر الاهتزاز ومطرقة الماء الناتجة عن رفع نقطة الدعم.

المنصات البحرية ووحدات FPSO: تحتوي هذه المرافق على مساحات مدمجة وتخضع لأحمال ديناميكية إضافية من الحركة المتأرجحة. يمكن استخدام الشماعات الزنبركية ذات القوة الثابتة ذات الوظائف المحدودة جنبًا إلى جنب مع المخمدات للتعويض عن الإزاحة الحرارية مع تقييد التأثير منخفض التردد الناتج عن الرياح والأمواج، مما يقلل من تلف إجهاد المفاصل.

توثيق الجودة والدعم الفني

بدءًا من إعادة فحص الأسلاك الزنبركية الواردة، يطبق مصنعنا رقابة صارمة على الجودة في كل مرحلة: التحقق من رقم الحرارة والصلابة وفحص المعادن بعد المعالجة الحرارية، واختبار صلابة المنتج النهائي واختبار التصاق الطلاء. يمكن تزويد كل دفعة من الشماعات الزنبركية لصناعة النفط والغاز بشهادات جودة المواد وتقارير الفحص وبيانات الامتثال NACE ووثائق اعتماد ASME لدعم عمليات تدقيق المشاريع الخارجية.

يمكن لفريقنا الفني تقديم أدلة التثبيت التفصيلية وتوصيات تعديل الحالة الباردة حسب الحاجة، ويمكنه التعاون مع مراقبة الطرف الثالث أو الإشراف في الموقع.

إذا كنت بحاجة إلى تكوين الشماعات الزنبركية لصناعة النفط والغاز لمشروع معين للنفط والغاز، فيرجى تقديم رسومات تخطيط خطوط الأنابيب وتقارير حساب الضغط والبيانات البيئية في الموقع. سوف نقوم بتسليم تقرير اختيار يتضمن حسابات ضغط الحمل وارتفاعات التثبيت الموصى بها، بدلاً من مجرد قائمة النماذج القياسية، مما يساعدك على التحكم في التكاليف الإجمالية مع ضمان التشغيل الآمن والموثوق لنظام دعم خطوط الأنابيب لديك طوال دورة حياته.
