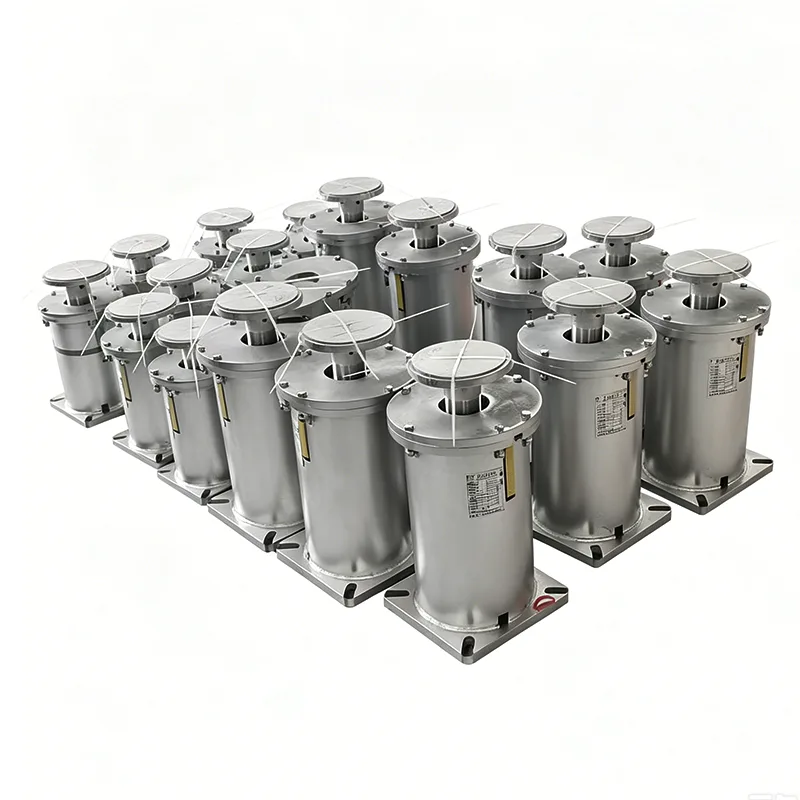

إن النوع F Spring Hanger عبارة عن دعامة زنبركية معلقة قياسية تم تطويرها بواسطة Yangzhou Tianshun Pipeline استنادًا إلى 14 عامًا من الخبرة في الصناعة، وهي أيضًا واحدة من نماذج الشماعات الزنبركية الأكثر استخدامًا على نطاق واسع في مجال خطوط الأنابيب الصناعية العالمية. منذ إطلاق الإنتاج في عام 2012، قمنا بتصنيع أكثر من 2 مليون من الشماعات الزنبركية من النوع F، وتم تصديرها إلى 45 دولة ومنطقة، وخدمنا أكثر من 300 مشروع صناعي واسع النطاق في جميع أنحاء العالم. تم تصميم هذا النموذج بما يتوافق تمامًا مع المعايير المقبولة دوليًا ويحقق إمكانية التبادل بنسبة 100% مع نفس المنتجات النموذجية من كبرى الشركات المصنعة العالمية.
تم تصميم وتصنيع الشماعة الزنبركية من النوع F بدقة وفقًا للمعايير الدولية التالية لضمان تنوعها وتوافقها العالمي:
◀ ANSI/HG 20644-1998 دعامات وشماعات زنبركية متغيرة
◀ GB/T 17116.1-2018 دعامات وشماعات الأنابيب - الجزء 1: المواصفات الفنية
◀ ASME B31.3 معالجة الأنابيب
◀ DIN 2545 شماعات زنبركية للأنابيب
◀ API RP 551 تصميم وتركيب دعامات الأنابيب والشماعات
لقد حصلت جميع المنتجات على شهادة نظام إدارة الجودة ISO 9001:2015، ويمكن توفير وثائق شهادات الطرف الثالث مثل CE وAPI عند الطلب.
تعتمد الشماعة الزنبركية من النوع F تصميم الهيكل العلوي المعلق، المتصل بهيكل المبنى من خلال مقبض الرفع العلوي وبخط الأنابيب من خلال قضيب التعليق السفلي. عندما يتعرض خط الأنابيب للإزاحة الحرارية العمودية، يتمدد الزنبرك ويتقلص وفقًا لذلك، مما يؤدي تلقائيًا إلى ضبط القوة الداعمة ونقل حمل خط الأنابيب بشكل موحد إلى الهيكل لتجنب تركيز الضغط.
◀ الغطاء العلوي: مختوم من لوح فولاذي Q345B
◀ زنبرك حلزوني أسطواني: مصنوع من سبائك الفولاذ الزنبركي 60Si2MnA
◀ لوحة مؤشر الحمل: مميزة بوضوح بمقاييس الحمل والإزاحة
◀ قضيب لولبي قابل للضبط: متوفر بمواصفات M16-M36 لتعديل الحمل في الموقع
◀ عروات التوصيل العلوية والسفلية: يتم تصنيعها من خلال عملية تزوير للحصول على قوة أعلى
◀ صواميل القفل: تصميم مزدوج مضاد للارتخاء
|
نموذج |
نطاق التحميل (كيلو نيوتن) |
انحراف (مم) |
صلابة الربيع (N/mm) |
نطاق التعديل (مم) |
|
إف-05 |
0.1-0.5 |
50 |
10 |
±25 |
|
إف -10 |
0.5-1.0 |
50 |
20 |
±25 |
|
إف-20 |
1.0-2.0 |
50 |
40 |
±25 |
|
إف-30 |
2.0-3.0 |
80 |
37.5 |
±40 |
|
إف-50 |
3.0-5.0 |
80 |
62.5 |
±40 |
|
إف -80 |
5.0-8.0 |
100 |
80 |
±50 |
|
إف-120 |
8.0-12.0 |
120 |
100 |
±60 |
|
إف-160 |
12.0-16.0 |
150 |
106.7 |
±75 |
|
إف-200 |
16.0-20.0 |
200 |
100 |
±100 |
|
مؤشر الأداء |
متطلبات المعيار الوطني |
Tianshun نوع F الربيع شماعات القيمة المقاسة |
|
خطأ في التحميل |
±±10% |
± ± 5% |
|
تشوه الربيع الدائم |
.50.5% |
.20.2% |
|
حياة التعب |
≥50,000 دورة |
≥100,000 دورة |
|
سمك طلاء السطح |
≥60μm |
≥120μm |
|
قوة اللحام المشتركة |
ليس أقل من المعدن الأساسي |
110% من قوة المعدن الأساسي |
البيانات المذكورة أعلاه مأخوذة من سجلات الفحص الكاملة بنسبة 100% لمختبر الشركة. يخضع كل منتج لاختبار حمل صارم ومعايرة الإزاحة قبل الشحن.
أنظمة خطوط أنابيب البخار والماء في محطات الطاقة
خطوط الأنابيب العملية في صناعة البتروكيماويات
شبكات أنابيب التدفئة المركزية الحضرية
خطوط أنابيب نقل الغاز الطبيعي
خطوط أنابيب تصنيع الأدوية والأغذية
خطوط الأنابيب الصناعية العامة
تعليق العروة المفردة: مناسب لخطوط الأنابيب المفردة
نظام التعليق المزدوج: مناسب لخطوط الأنابيب ذات الأحمال الثقيلة
التثبيت المتوازي: مناسب لخطوط الأنابيب ذات الأحمال الثقيلة جدًا
لقد أنشأنا نظام تتبع كامل العملية من المواد الخام إلى المنتجات النهائية لضمان الجودة المستقرة لكل شماعة زنبركية من النوع F:
◀ التحكم في المواد الخام: يتم الحصول على جميع أنواع الفولاذ من مصانع الصلب الرائدة مثل Baosteel وAngang. تكون كل دفعة من المواد مصحوبة بشهادة المادة الأصلية وتخضع للتحقق من التحليل الطيفي.
◀ تصنيع الزنبرك: يتم لفه باستخدام ماكينات الزنبرك CNC المستوردة من ألمانيا وإخضاعه لثلاث عمليات معالجة حرارية للتخلص تمامًا من الإجهاد الداخلي.
◀ عملية اللحام: تعتمد اللحام المحمي بغاز ثاني أكسيد الكربون. تخضع جميع اللحامات للفحص البصري بنسبة 100% واختبار أخذ العينات غير المدمر.
◀ المعالجة السطحية: ثلاث عمليات لإزالة الصدأ بالسفع الرملي ← مادة تمهيدية غنية بالزنك بالإيبوكسي ← طبقة نهائية من البولي يوريثين، بسماكة طلاء إجمالية ≥120 ميكرومتر.
◀ فحص المنتج النهائي: يخضع كل منتج لاختبار الحمل الشامل، ويتم إصدار وثائق شهادة الجودة الكاملة.
◀ التسليم السريع: النماذج القياسية متوفرة في المخزون ويمكن شحنها في غضون 72 ساعة.
◀ دعم الاختيار: يتم توفير تحليل مجاني لضغط خط الأنابيب وحساب اختيار الدعم/الشماعات.
◀ خدمة التخصيص: يمكن تعديل أبعاد الاتصال وطرق معالجة السطح وفقًا لمتطلبات العميل.
◀ الخدمة في الموقع: يتم إرسال مهندسين محترفين لتوجيه عملية التثبيت والتشغيل.
◀ خدمة الضمان: فترة ضمان مدتها 12 شهرًا مع إصلاح أو استبدال المنتجات المعيبة مجانًا خلال فترة الضمان.
لمزيد من التفاصيل الفنية حول Type F Spring Hanger أو للحصول على عرض أسعار، يرجى الاتصال بفريق المبيعات لدينا.
س: هل يمكن استبدال الشماعة الزنبركية من النوع F بنفس طراز المنتجات من الشركات المصنعة الأخرى؟
ج: نعم. تم تصميم منتجاتنا وتصنيعها بدقة وفقًا للمعايير الدولية. تتوافق أبعاد التثبيت ومعلمات الأداء تمامًا مع نفس المنتجات النموذجية من كبرى الشركات المصنعة العالمية، ويمكن استبدالها مباشرة للاستخدام.
س: ما هي درجة حرارة التشغيل القصوى لهذا المنتج؟
ج: نطاق درجة حرارة التشغيل للمنتجات القياسية هو -20 درجة مئوية إلى +450 درجة مئوية. لظروف درجات الحرارة العالية التي تتجاوز 450 درجة مئوية، يمكننا توفير نماذج خاصة باستخدام الفولاذ الزنبركي المقاوم لدرجة الحرارة العالية.
س: هل يمكنك توفير المعالجة السطحية للجلفنة بالغمس الساخن؟
ج: نعم. بالإضافة إلى طلاء الطلاء القياسي، فإننا نقدم أيضًا العديد من طرق معالجة الأسطح مثل الجلفنة بالغمس الساخن وطلاء المسحوق للتكيف مع البيئات المسببة للتآكل المختلفة.
