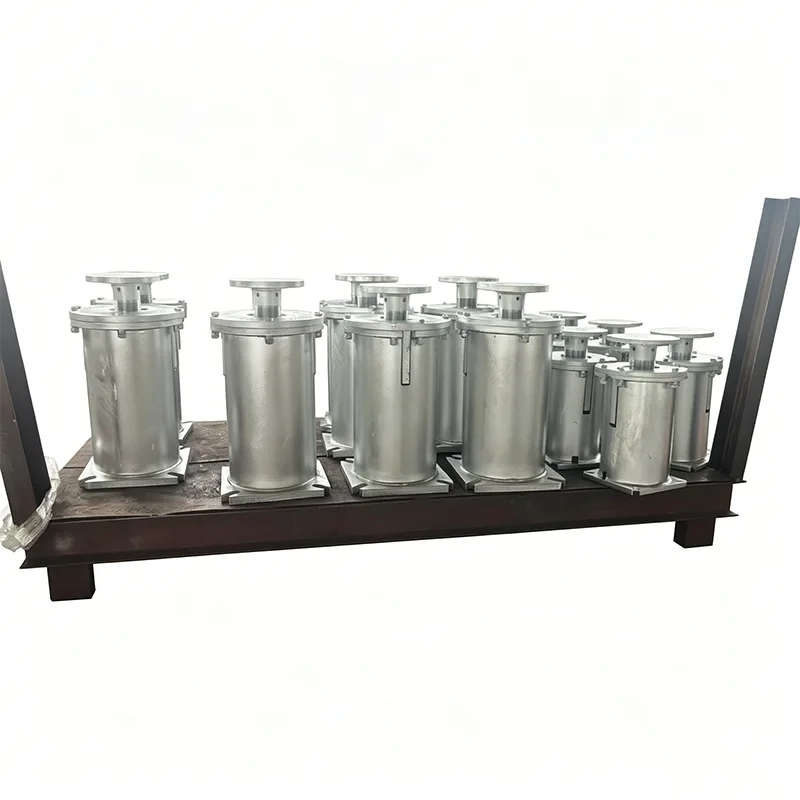

دعم زنبركي متغير من النوع F

تقوم Tianshun بتصنيع منتجات دعم خطوط الأنابيب القياسية مع 14 عامًا من الخبرة في إنتاج الحلول المتوافقة مع HG/T 20644. باعتبارنا شركة تصنيع ذات خبرة، فإننا ننتج دعامة زنبركية متغيرة من النوع F مصممة لدعم خطوط الأنابيب السفلية من الأساسات أو المنصات. يقدم هذا المورد الموثوق منتجات معيارية مع إعدادات المصنع المسبقة لسهولة التركيب والتشغيل الفعال من حيث التكلفة.

إرسال استفسار

وصف المنتج

تأسست شركة Yangzhou Tianshun Pipeline Technology Co., Ltd. في عام 2012، وتقوم بتصنيع مجموعة كاملة من المنتجات بما يتفق بدقة مع معيار HG/T 20644 للدعائم الزنبركية المتغيرة والشماعات. يعتبر الدعم الزنبركي المتغير من النوع F منتج دعم من النوع الأساسي في السلسلة القياسية، وهو مصمم خصيصًا للدعم السفلي لخطوط الأنابيب. يتم استخدامه على نطاق واسع في أنظمة خطوط الأنابيب ذات الإزاحة الصغيرة والمتوسطة في صناعات الطاقة والبتروكيماويات والمعادن وغيرها، وهو أحد نماذج النوابض المتغيرة الأكثر استخدامًا على نطاق واسع في الهندسة.

Variable Spring Hanger

المواصفات الفنية للمنتج

جدول مواصفات الشماعات الزنبركية المتغيرة	مثال
نوع/تكوين الحظيرة	النوع أ، ب، ج، د، ه، و، ز
حجم الربيع / لا.	رقم 0 - رقم 22
نطاق السفر	30 مم، 60 مم، 90 مم، 120 مم، 180 مم
حمل التشغيل	0.2 كيلو نيوتن - 400 كيلو نيوتن
الحمل المثبت (الحمل البارد)	كيلو نيوتن / كجم
حمل التشغيل (الحمل الساخن)	كيلو نيوتن / كجم
اتجاه الحركة	أعلى / أسفل
التباين (%)	≥ 25% (قياسي)
المعالجة السطحية	تراجع الساخنة جالف / رسمت
مواد الإسكان	الكربون الصلب (Q235/Q355)

هيكل وميزات المنتج من النوع F

يعتمد دعم الزنبرك المتغير من النوع F هيكل صندوق رأسي، يتكون من الأجزاء التالية:

◀ لوحة القاعدة: لوحة قاعدة عريضة داعمة، متصلة بالأساس

◀ أسطوانة الزنبرك: زنبرك ضغط حلزوني أسطواني مدمج

◀ اللوحة العلوية: لوحة تحميل، متصلة بدعم الأنابيب

◀ لوحة مؤشر الإزاحة: تم وضع علامة عليها بمواضع الحالة الباردة والساخنة

◀ مسمار القفل: يتم قفله أثناء النقل والتركيب

◀ مسمار تعديل الارتفاع: تعديل دقيق للحمل في الموقع

ميزات التصميم الأساسية

تصميم وحدات قياسية

متوافق تمامًا مع معيار HG/T 20644، وقابل للتبديل مع منتجات الشركات المصنعة الأخرى

سلسلة الحمل والإزاحة الموحدة، مناسبة لاختيار معهد التصميم

أبعاد التثبيت الموحدة ومريحة للمشتريات الهندسية

الإعداد المسبق للمصنع

زنبرك مضغوط مسبقًا وفقًا لحمل التصميم، ومغلق في وضع الحالة الباردة

تحتاج فقط إلى إزالة مسامير القفل بعد التثبيت في الموقع لوضعها موضع الاستخدام

لا حاجة لضبط ضغط الزنبرك في الموقع

هيكل مدمج

تصميم عمودي، مساحة أرضية صغيرة

الارتفاع الإجمالي 200-400 مم، مناسب للمناسبات ذات المساحة المحدودة

مركز ثقل منخفض، استقرار جيد

صيانة مريحة

يمكن سحب مجموعة الزنبرك واستبدالها بشكل منفصل

إشارة واضحة للإزاحة أثناء الفحص

لا يوجد أجزاء ارتداء، تصميم خالي من الصيانة

الجدول المرجعي السريع للمعلمات الفنية من النوع F

سلسلة النزوح	نطاق التحميل	رقم الربيع	نطاق الصلابة	ارتفاع الجسم	حجم لوحة القاعدة
إزاحة 30 ملم	0.2 كيلو نيوتن ~ 22 كيلو نيوتن	00 ~ 22	0.07 ~ 7.3 كيلو نيوتن / مم	215 ملم	170×120 ملم
إزاحة 60 ملم	0.2 كيلو نيوتن ~ 42 كيلو نيوتن	00 ~ 42	0.03 ~ 7.0 كيلو نيوتن / مم	265 ملم	170×120 ملم
إزاحة 90 ملم	0.5 كيلو نيوتن ~ 65 كيلو نيوتن	01 ~ 65	0.06 ~ 7.2 كيلو نيوتن / مم	315 ملم	215 × 160 ملم
إزاحة 120 ملم	0.5 كيلو نيوتن ~ 90 كيلو نيوتن	01 ~ 90	0.04 ~ 7.5 كيلو نيوتن / مم	365 ملم	215 × 160 ملم

معيار التنفيذ: HG/T 20644-2024 معدل تغيير الحمل: ≥25% (المتطلبات القياسية) مادة الزنبرك: فولاذ زنبركي 50CrVA مادة الهيكل: Q235B معالجة مقاومة للتآكل: إزالة الصدأ بالرمل + مادة تمهيدية غنية بالزنك إيبوكسي + طبقة علوية

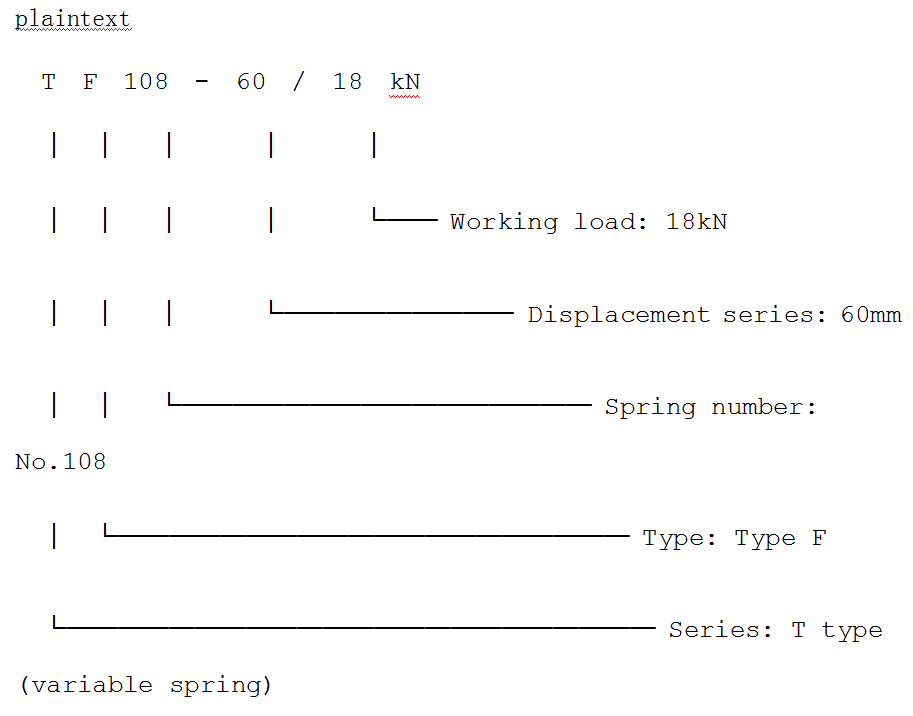

شرح تفصيلي لقواعد الترميز النموذجي

مثال لترميز النموذج القياسي لدعم الزنبرك المتغير من النوع F:

المعلمات المطلوبة للاختيار:

◀ حمل عمل خط الأنابيب (كيلو نيوتن)

◀ الإزاحة الحرارية العمودية لخط الأنابيب (مم)

◀ اتجاه الإزاحة (لأعلى / لأسفل)

◀ درجة التآكل البيئي

يمكن لفريقنا المحترف تقديم نماذج منتجات دقيقة من النوع F مباشرةً بناءً على معلمات خطوط الأنابيب التي تقدمها.

مثال على الاختيار (دليل خطوة بخطوة)

مثال على ظروف العمل:

◀ حمل عمل خط الأنابيب: 15 كيلو نيوتن

◀ الإزاحة الحرارية لأعلى لخط الأنابيب: 40 مم

خطوات الاختيار:

1. تحديد سلسلة الإزاحة: إزاحة 40 مم، حدد سلسلة 60 مم (هامش الاحتياطي)

2. حساب حمل الحالة الساخنة: الإزاحة للأعلى، إطلاقات الزنبرك، انخفاض الحمل

3. تحقق من جدول صلابة الزنبرك: اختر الزنبرك رقم 106، الصلابة 0.25 كيلو نيوتن/مم

4. حساب تغيير الحمل: 40 مم × 0.25 كيلو نيوتن / مم = تغيير 10 كيلو نيوتن

5. التحقق من معدل التغيير: 10kN / 15kN = 6.7% ≥ 25%، تلبية المتطلبات

النموذج النهائي: TF106-60/15kN

يبدو اختيار دعم الزنبرك المتغير من النوع F معقدًا، ولكنه في الواقع يتبع المعايير. نحن نقدم خدمة اختيار مجانية: ما عليك سوى توفير معلمات خط الأنابيب، وسوف نقدم نماذج دقيقة.

سيناريوهات التطبيق النموذجية من النوع F

سيناريو التطبيق	خصائص حالة العمل	لماذا تختار النوع F
خطوط أنابيب الطبقة السفلية في صالات الأنابيب	خطوط الأنابيب ذات الطبقة السفلية، ولا توجد نقاط رفع أعلاها	دعم لأعلى من أرضية معرض الأنابيب
خطوط الأنابيب على منصات المعدات	مرتبة على منصات الهيكل الصلب	الراحة مباشرة على الحزم الفولاذية للمنصة
أنابيب مدخل ومخرج المضخة	الإزاحة ≥50 مم، الحمل المستقر	نموذج قياسي، منخفض التكلفة
تعميم أنابيب المياه	درجة الحرارة العادية، إزاحة صغيرة	الربيع المتغير يلبي المتطلبات بالكامل
خطوط أنابيب الهواء المضغوط	ضغط مستقر، تغير طفيف في درجة الحرارة	النوع F لديه أعلى أداء من حيث التكلفة
خطوط أنابيب البخار المساعدة	درجة حرارة متوسطة، الإزاحة ≥50 مم	الربيع المتغير يلبي المتطلبات
خطوط أنابيب المذيبات الكيميائية	درجة الحرارة العادية، لا تقلبات كبيرة في درجة الحرارة	النوع القياسي F عالمي

مراقبة الجودة والتسليم

مراقبة جودة الإنتاج

فحص الزنبرك الخاص: اختبار الحمل بنسبة 100% لكل زنبرك، وتسجيل منحنى الصلابة

إعداد ما قبل الضغط: يتم ضغطه بدقة إلى وضع الحالة الباردة وفقًا لمتطلبات الطلب، وهو مقفل

معايرة مؤشر الإزاحة: موضع لوحة المؤشر دقيق حتى ±1 مم

المعالجة المضادة للتآكل: السفع الرملي بدرجة Sa2.5، سمك الطلاء ≥80μm

فحص المظهر: فحص شامل للحامات والأبعاد والعلامات

مزايا التوصيل

المخزون المتوفر: النماذج الشائعة (TF030-TF120، إزاحة 30/60/90) متوفرة في المخزون

التسليم السريع: يتم شحن طلبات المخزون خلال 3 أيام، ويتم شحن الطلبات المخصصة خلال 7-10 أيام

السعر بالجملة: السعر المتدرج للمشتريات الهندسية بالجملة

التوثيق الكامل: تأتي كل دفعة من المنتجات مع شهادة التأهيل وتقرير اختبار الربيع وتعليمات التثبيت

الخدمة والدعم

الاختيار المجاني: يقدم المهندسون المحترفون حساب الاختيار لضمان نموذج دقيق

توفير الرسم: توفير رسومات أبعاد التثبيت القياسية للتعاون مع التصميم

الدعم الفني: الإجابة على الأسئلة المختلفة المتعلقة بالتركيب والتشغيل والاستخدام

ضمان الجودة: ضمان المنتج لمدة عامين، استبدال مجاني للأضرار غير البشرية

الاستجابة للطوارئ: تقديم حلول للمشاكل في الموقع خلال 24 ساعة

قطع الغيار: مجموعات النوابض، والمسامير والأجزاء القابلة للتآكل الأخرى

يعد دعم الزنبرك المتغير من النوع F منتجًا عامًا قياسيًا في الصناعة الكيميائية، وهو أيضًا نموذج الزنبرك المتغير الأكثر استخدامًا على نطاق واسع في الهندسة. لقد ركزنا على إنتاج السلسلة القياسية لمدة 14 عامًا، مع جودة المنتج المستقرة والتسليم في الوقت المناسب، وقد خدمنا مشاريع هندسية في أكثر من 40 دولة حول العالم. اختر النوع القياسي F، واختر الموثوقية والراحة.

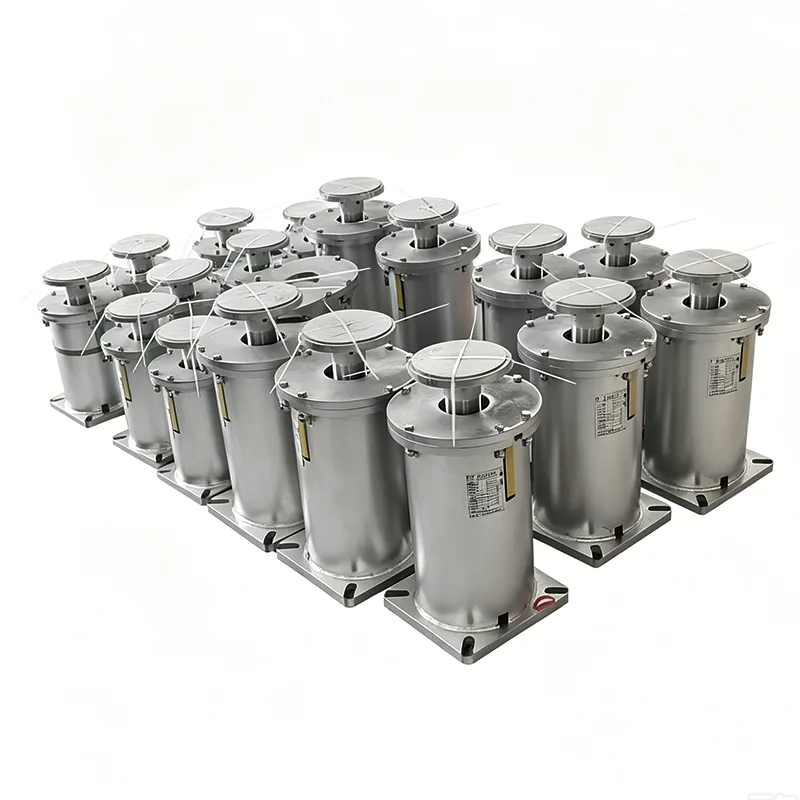

Type F Variable Spring Support

الكلمات الساخنة: النوع F دعم الربيع المتغير، الشركة المصنعة، المورد، المصنع
