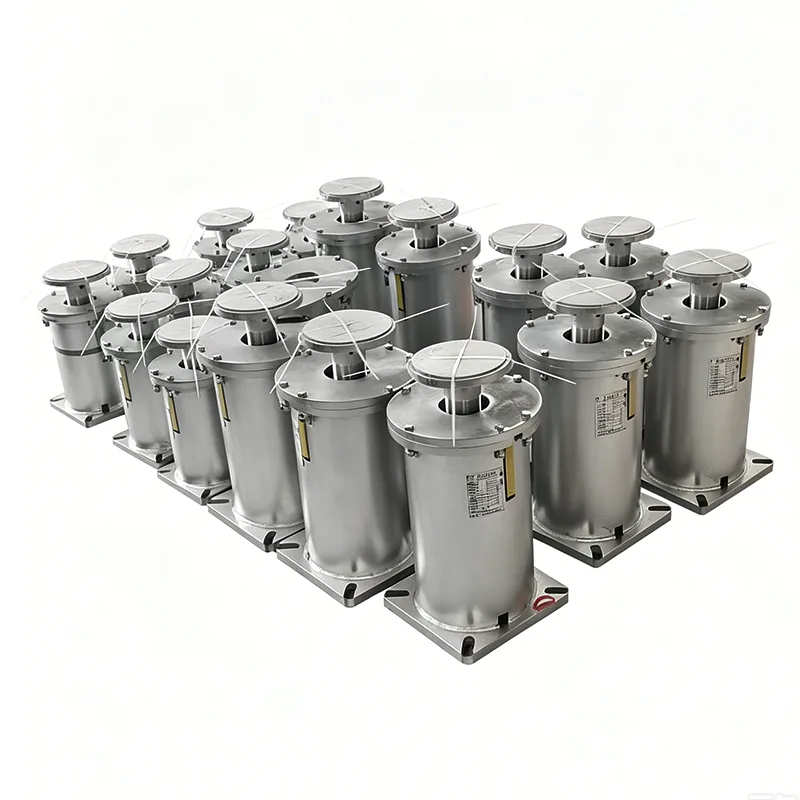

دعم الربيع المتغير لخطوط الأنابيب

إن الدعم الزنبركي المتغير لخطوط الأنابيب عبارة عن جهاز دعم مرن مخصص مصمم لتحمل الإزاحة الرأسية لخطوط الأنابيب. إنه يوفر قوة دعم قابلة للتعديل ضمن نطاق الإزاحة المسموح به من خلال الاستفادة من الصلابة المتأصلة للينابيع. عندما تتحرك خطوط الأنابيب لأعلى ولأسفل بسبب تقلبات درجة الحرارة أو التدفق المتوسط ​​أو اهتزاز المعدات، فإن الدعم ينظم قوة التحمل تلقائيًا، مما يمنع بشكل فعال تركيز إجهاد الأنابيب وتلف توصيلات المعدات.

شاركت شركة Yangzhou Tianshun Piping في إنتاج هذا المنتج منذ عام 2012. حتى الآن، قمنا بتوريد أكثر من 800000 مجموعة إلى أكثر من 300 مشروع صناعي في جميع أنحاء العالم، وقد تم التحقق من صحة أداء المنتج بالكامل من خلال التشغيل في الموقع على المدى الطويل.

المواصفات الفنية للمنتج

مبدأ التصميم والتركيب الهيكلي

تم تصميمه وفقًا لقانون هوك، ويتناسب انحراف الزنبرك بشكل مباشر مع الحمل المطبق. عندما يتحرك خط الأنابيب للأعلى، يقل ضغط الزنبرك وتقل القوة الداعمة وفقًا لذلك. عندما يتحرك خط الأنابيب إلى الأسفل، يزداد ضغط الزنبرك، مما يؤدي إلى قوة دعم أعلى. تتيح هذه الميزة الدعم للتكيف مع التغييرات الديناميكية لخطوط الأنابيب العاملة والحفاظ على توازن الضغط لنظام الأنابيب بأكمله.

تتكون المنتجات القياسية من المكونات الرئيسية التالية:

◀  زنبرك حلزوني أسطواني: مصنوع من سبائك الفولاذ الزنبركي ويخضع لمعالجة حرارية صارمة ومعالجة تثبيت.

◀  ألواح التوصيل العلوية والسفلية: تستخدم لتوصيل خطوط الأنابيب وهياكل البناء، مع أوضاع تركيب مرنة قابلة للتكيف مع ظروف الموقع.

◀  لوحة مؤشر الحمل: تعرض الحمل الزنبركي وإزاحة خط الأنابيب في الوقت الفعلي.

◀  جهاز القفل: يؤمن موضع الزنبرك بعد التثبيت والتشغيل لتجنب التشوه أثناء النقل والتركيب في الموقع.

◀  مبيت واقٍ: يمنع دخول الغبار ومياه الأمطار والوسائط المسببة للتآكل، وذلك لإطالة عمر خدمة الزنبرك.

الميزات التقنية الرئيسية

◀  معدل تباين الحمل الذي يمكن التحكم فيه: يتم الاحتفاظ بمعدل تباين حمل التصميم في حدود 25%، مما يضمن توزيع القوة بشكل متساوٍ عبر نظام الأنابيب.

◀  مجموعة واسعة من المواصفات: مجهزة بـ 12 فئة حمل و5 أحجام إزاحة، مما يغطي متطلبات معظم تطبيقات الأنابيب الصناعية.

◀  معايرة التحميل المسبق: تم ضبطها مسبقًا على الحمل المحدد وفقًا لمتطلبات العميل قبل التسليم، وتكون جاهزة للاستخدام المباشر بعد التثبيت في الموقع.

◀  هيكل مضاد للارتخاء: جميع أجزاء التوصيل مزودة بصواميل قفل وغسالات قفل لمنع الارتخاء أثناء التشغيل.

◀  البناء المعياري: المكونات الرئيسية قابلة للتبديل لسهولة الصيانة والاستبدال في الموقع.

◀  القدرة على التكيف البيئي القوي: يمكن اختيار المواد المطابقة والمعالجات السطحية لتناسب ظروف العمل المتنوعة.

مقارنة الأداء مع دعامات الأنابيب الأخرى

سيناريوهات التطبيق النموذجية

يتم استخدام دعم الزنبرك المتغير لخطوط الأنابيب على نطاق واسع في أنظمة الأنابيب الصناعية المختلفة المعرضة لتغيرات درجات الحرارة، وهو مثالي بشكل خاص للتطبيقات التالية:

◀  خطوط أنابيب البخار وخطوط أنابيب مياه التغذية وخطوط أنابيب المكثفات في محطات الطاقة الحرارية

◀  معالجة خطوط الأنابيب وربط خطوط الأنابيب لمعدات التبادل الحراري في مصانع البتروكيماويات

◀  محطات الضواغط وغرف الصمامات لخطوط أنابيب الغاز الطبيعي لمسافات طويلة

◀  خطوط الأنابيب الرئيسية والفرعية لشبكات التدفئة المركزية الحضرية

◀  خطوط أنابيب نقل الحمأة في محطات معالجة مياه الصرف الصحي

◀  أنظمة الأنابيب على السفن والمنصات البحرية

التصنيع ومراقبة الجودة الكاملة للعملية

نحن نمتلك خطوط إنتاج حديثة للدعائم الزنبركية المتغيرة، ومجهزة بمرافق احترافية بما في ذلك آلات لف الزنبرك CNC، وآلات اختبار الزنبرك، وأجهزة قياس الطيف، وأدوات الاختبار غير المدمرة. يتم تصنيع جميع المنتجات بموجب إجراءات صارمة لمراقبة الجودة:

1. فحص المواد الخام الواردة: يتم إجراء تحليل التركيب الكيميائي واختبارات الخصائص الميكانيكية لكل دفعة من الفولاذ. يتم رفض المواد غير المؤهلة بشكل صارم.

2. التحكم في تصنيع الزنبرك: يتم لف الزنبركات بواسطة معدات CNC لضمان الأبعاد الدقيقة والدقة.

3. اختبار أداء الزنبرك: يخضع كل زنبرك لثلاثة اختبارات ضغط كاملة واختبارات حمل لضمان أداء مستقر.

4. فحص التجميع النهائي: يتم إجراء فحص الأبعاد ومعايرة الحمل والفحص البصري للمنتجات المجمعة.

5.الفحص النهائي قبل التسليم: يتم تنفيذ فحص العينات وفقًا للمعايير الوطنية، ولا يُسمح إلا بالتسليم للمنتجات المؤهلة.

لقد حصل نظام إدارة الجودة لدينا على شهادة ISO 9001:2015، وجميع المنتجات تتوافق مع المعايير الدولية مثل CE وAPI.

دليل الاختيار والخدمات الداعمة

نحن نقدم إرشادات الاختيار المهنية لمساعدة العملاء على اختيار المنتجات الأكثر ملاءمة. ما عليك سوى تزويدنا بمعلمات خط الأنابيب، ودرجة حرارة التشغيل، والإزاحة، ومساحة التثبيت وغيرها من المعلومات ذات الصلة، وسيقوم مهندسونا بحساب النموذج والمواصفات الأمثل لدعم الزنبرك المتغير لخط الأنابيب والتوصية به.

كما نقدم أيضًا مجموعة كاملة من خدمات الدعم على النحو التالي:

◀  التخصيص غير القياسي: منتجات مصممة ومصنعة خصيصًا للحمولة الخاصة أو الإزاحة أو متطلبات مساحة التثبيت المحدودة.

◀  الخدمة الفنية في الموقع: يمكن إرسال مهندسين محترفين لتوجيه عملية التثبيت والتشغيل في الموقع.

◀  خدمة الضمان: جميع المنتجات تأتي مع ضمان لمدة 12 شهرًا. سيتم إصلاح المنتجات المعيبة أو استبدالها مجانًا خلال فترة الضمان.

◀  توريد قطع الغيار على المدى الطويل: يتم الاحتفاظ بمخزون كامل من قطع الغيار لتوفير استجابة سريعة لطلبات العملاء من قطع الغيار.

يرجى الاتصال بفريق المبيعات لدينا للحصول على مزيد من التفاصيل وعروض الأسعار الخاصة بدعم الزنبرك المتغير لخطوط الأنابيب.
