شماعات الربيع الصناعية

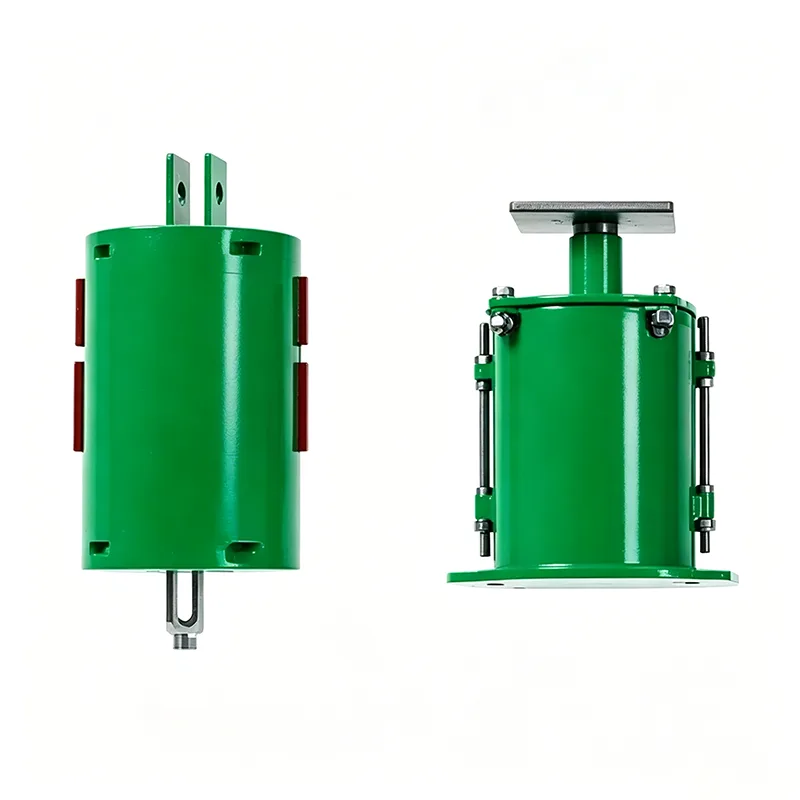

إن Industrial Spring Hanger هو جهاز دعم مخصص لأنظمة الأنابيب الصناعية. إنه مصمم لتحمل الوزن الساكن لخطوط الأنابيب، وتعويض الإزاحة الناتجة عن التمدد الحراري والانكماش، وعزل الاهتزاز الميكانيكي. منذ عام 2012، ركزت شركة Yangzhou Tianshun Piping على البحث والتطوير وتصنيع مثل هذه المنتجات. على مدى السنوات الـ 14 الماضية، أنتجنا أكثر من 500000 مجموعة، والتي تم اعتمادها على نطاق واسع في المشاريع الصناعية ذات المستوى العالي في جميع أنحاء العالم. يتم تصنيع منتجاتنا بما يتوافق تمامًا مع المعايير الدولية، ونقدم حلولًا قياسية ومخصصة لتناسب ظروف العمل المتنوعة.

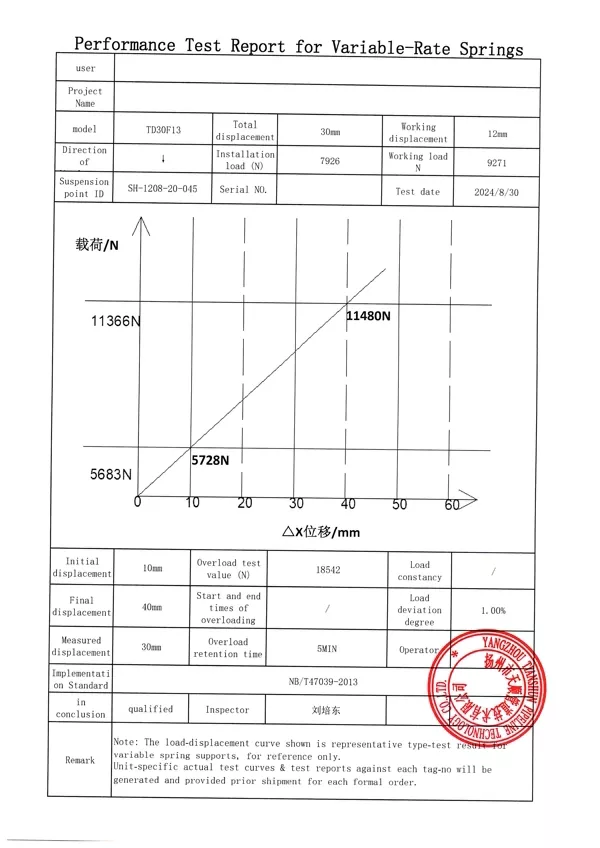

يوضح هذا الشكل منحنى أداء إزاحة الحمل للدعامة/الشماعة الزنبركية المتغيرة، بما في ذلك المعلمات الرئيسية للحمل والإزاحة للتحقق من دقة حمل المنتج وموثوقيته التشغيلية.

تخضع كل وحدة لمعايرة الحمل واختبار الأداء قبل الشحن. يتم التحكم في انحراف حمل الإعداد في حدود ±5%، بما يتوافق مع المعايير الدولية ANSI/MSS-SP-58-2018 بالإضافة إلى NB/T47039-2013.

تلبي المنتجات المتطلبات الفنية لأنظمة الطاقة والبتروكيماويات وأنظمة الأنابيب الصناعية الأخرى. وفقًا لـ MSS-SP-58-2018، يجب ألا يتجاوز الحد الأقصى المسموح به لتغير الحمل لوحدات الزنبرك المتغيرة 25% من الحمل الساخن التشغيلي خلال رحلة العمل الكاملة.

مبدأ العمل

من خلال الاستفادة من الخصائص المرنة للينابيع، تحافظ شركة Spring Hanger الصناعية على قوة دعم ثابتة عندما تنتج خطوط الأنابيب إزاحة رأسية. عندما تتوسع أو تتقلص خطوط الأنابيب بسبب التغيرات في درجات الحرارة، فإن النوابض تتمدد وتنضغط وفقًا لذلك. وهذا يضمن نقل أحمال خطوط الأنابيب بالتساوي إلى هياكل البناء، مما يمنع تمزق الأنابيب وتلف المعدات الناتج عن تركيز الضغط الناتج عن القيود الصارمة. وفي الوقت نفسه، فإن تأثير التخميد للينابيع يمتص بشكل فعال الاهتزاز الناتج عن المضخات والضواغط وغيرها من المعدات، ويقلل من انتقال الضوضاء.

المواصفات الفنية للمنتج

جدول مواصفات الشماعات الزنبركية المتغيرة	مثال
نوع/تكوين الحظيرة	النوع أ، ب، ج، د، ه، و، ز
حجم الربيع / لا.	رقم 0 - رقم 22
نطاق السفر	30 مم، 60 مم، 90 مم، 120 مم، 180 مم
حمل التشغيل	0.2 كيلو نيوتن - 400 كيلو نيوتن
الحمل المثبت (الحمل البارد)	كيلو نيوتن / كجم
حمل التشغيل (الحمل الساخن)	كيلو نيوتن / كجم
اتجاه الحركة	أعلى / أسفل
التباين (%)	≥ 25% (قياسي)
المعالجة السطحية	تراجع الساخنة جالف / رسمت
مواد الإسكان	الكربون الصلب (Q235/Q355)

الميزات الأساسية

◀  دقة تحميل عالية: تتم معايرة كل وحدة قبل التسليم، مع التحكم في خطأ التحميل في حدود ±5%.

◀  مقاومة ممتازة للتعب: لقد اجتازت جميع النوابض 100000 دورة من اختبارات التعب دون تشوه أو كسر دائم.

◀  عامل الأمان العالي: لا يقل عامل أمان التصميم عن 1.5، مما يضمن أداءً موثوقًا به في ظل ظروف العمل القاسية.

◀  أداء فائق ضد التآكل: تم تشطيبه بالجلفنة بالغمس الساخن أو طلاء غني بالزنك الإيبوكسي، وهو مناسب للبيئات المسببة للتآكل مثل المناطق الساحلية والمصانع الكيميائية.

◀  المراقبة البصرية: مزودة بمقاييس إزاحة واضحة لسهولة التركيب في الموقع والفحص التشغيلي.

مقارنة الأداء

عناصر المقارنة	المنتجات العادية في السوق	تيانشون شماعات الربيع الصناعية
مادة الربيع	الصلب الكربوني العادي	60Si2MnA / 50CrVA فولاذ زنبركي
عملية المعالجة الحرارية	تبريد واحد	معالجة حرارية ثلاثية المراحل (التبريد + التقسية + معالجة التثبيت)
تحمل التسامح	±10% ~ ±15%	ضمن ±5%
حياة التعب	30,000 دورة	أكثر من 100.000 دورة
المعالجة السطحية	طلاء الطلاء العادي	جلفنة بالغمس الساخن / أساس إيبوكسي غني بالزنك + طبقة نهائية
معيار التفتيش	فحص العينات	فحص كامل 100%

سيناريوهات التطبيق

ينطبق نظام Spring Hanger الصناعي على جميع أنظمة الأنابيب الصناعية المعرضة لتقلبات درجات الحرارة والاهتزاز. إنه يؤدي أداءً جيدًا بشكل استثنائي في السيناريوهات التالية:

◀  خطوط أنابيب المعالجة ذات درجة الحرارة العالية والضغط العالي لوحدات تكرير البترول

◀  خطوط أنابيب البخار الرئيسية وخطوط مياه التغذية لمحطات الطاقة

◀  خطوط الأنابيب المبردة في محطات استقبال الغاز الطبيعي المسال ومحطات التغويز

◀  خطوط الأنابيب التي تنقل الوسائط المسببة للتآكل في مصانع المواد الكيميائية والأدوية

◀  خطوط الأنابيب الرئيسية لشبكات التدفئة المركزية الحضرية

◀  خطوط أنابيب الغاز والأكسجين في مصانع الحديد والصلب

نظام ضمان الجودة

يخضع كل منتج لاختبار داخلي شامل قبل الشحن

أغطية الاختبار الداخلي

فحص الأبعاد والفحص البصري، PMI (التعريف الإيجابي للمادة)، اختبار الصلابة، اختبار MT/PT غير المدمر (حيثما ينطبق ذلك)، اختبار حمل الزنبرك مع منحنيات إزاحة الحمل، وقياس سمك الطلاء. يتم توفير تقارير اختبار المصنع (FTR) وتقارير اختبار المواد (MTR).

ملحوظة: الاختبار الداخلي ليس اختبارًا لطرف ثالث معتمد من ILAC

يتوفر اختبار شاهد من طرف ثالث أو اختبار معملي كخدمة اختيارية مقتبسة بشكل منفصل.

خدمات التفتيش الاختيارية لطرف ثالث (يتم عرضها بشكل منفصل)

1. اختبار المواد

تحليل التركيب الكيميائي، واختبار الشد، واختبار تأثير شاربي في درجات الحرارة المنخفضة، واختبار الصلابة.

2. اللحام NDT

اختبار الجسيمات المغناطيسية (MT)، واختبار اختراق السائل (PT)، واختبار الموجات فوق الصوتية (UT)، واختبار التصوير الشعاعي (RT).

3. اختبار أداء حمل الزنبرك

بما في ذلك منحنيات إزاحة الحمل.

4. فحص الحماية من تآكل الطلاء بالغمس الساخن / طلاء الإيبوكسي

5. اختبار الشاهد ومراقبة المصنع والتفتيش قبل الشحن (PSI)

مزايانا

تم قياسه وفقًا لنظام دعم الأنابيب الدولي LISEGA

يتم قياس دقة تحميل المنتج ومعايير الاختبار وأنظمة التوثيق الخاصة بنا وفقًا لنظام دعم الأنابيب الدولي LISEGA.

ما يميزنا

على عكس الشركات المصنعة المحلية القياسية التي توفر المنتج نفسه فقط، فإننا نقدم منحنى إزاحة الحمل مع كل وحدة زنبركية. نقوم أيضًا بتسهيل اختبار SGS من طرف ثالث وعمليات التفتيش المعتمدة ودعم مراجعة المستندات بواسطة مهندسي PE/CPE للمشاريع الخارجية.

الخدمات المساندة

◀  خدمة الاختيار الفني المجانية: نحن نقدم اختيارًا وحسابًا احترافيًا للشماعات بناءً على معلمات خطوط الأنابيب وظروف العمل الفعلية.

◀  تصميم مخصص: تصميم غير قياسي للحمل الخاص أو الإزاحة أو متطلبات مساحة التثبيت المحدودة.

◀  الدعم الفني في الموقع: يمكن إرسال مهندسين محترفين لتوجيه عملية التثبيت والتشغيل في الموقع.

◀  توريد قطع الغيار على المدى الطويل: نحتفظ بمستودع قطع غيار مجهز جيدًا لتقديم الدعم الفوري لطلبات قطع الغيار.

لمزيد من المعلمات التقنية أو الحلول المخصصة لـ Industrial Spring Hanger، يرجى الاتصال بفريق المبيعات لدينا للحصول على مستندات مفصلة.
