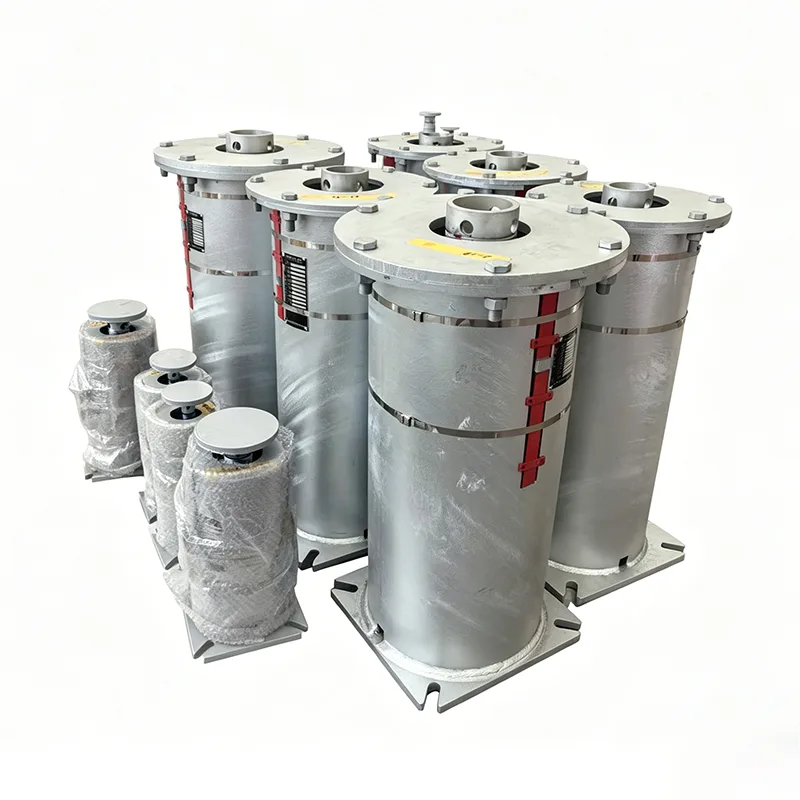

محطة توليد الطاقة الحرارية دعم الربيع المتغير

في أنظمة خطوط أنابيب البخار والماء وغاز المداخن والهواء والفحم المسحوق المعقدة لمحطات الطاقة الحرارية، يعد الإزاحة الحرارية لخطوط الأنابيب الناتجة عن التغيرات الجذرية في درجات الحرارة من المخاطر الأساسية التي تهدد سلامة النظام. بدعم من 14 عامًا من التراكم الفني في مجال دعم خطوط الأنابيب، قامت شركة Yangzhou Tianshun Pipeline Technology Co., Ltd. بتطوير دعم الزنبرك المتغير لمحطة الطاقة الحرارية خصيصًا لظروف عمل الطاقة الحرارية. تم تصميمه على أساس مبدأ التوازن اللحظي، هذا المنتج يوفر قوة دعم مرنة مستمرة عند حدوث إزاحة حرارية عمودية في خطوط الأنابيب، يمتص بشكل فعال ويعوض إجهاد الإزاحة، ويمنع تلف خطوط الأنابيب والمعدات المتصلة بسبب الإجهاد الإضافي، ويضمن التشغيل الآمن على المدى الطويل لمحطات الطاقة.

يوضح هذا الشكل منحنى أداء إزاحة الحمل للدعامة/الشماعة الزنبركية المتغيرة، بما في ذلك المعلمات الرئيسية للحمل والإزاحة للتحقق من دقة حمل المنتج وموثوقيته التشغيلية.

تخضع كل وحدة لمعايرة الحمل واختبار الأداء قبل الشحن. يتم التحكم في انحراف حمل الإعداد في حدود ±5%، بما يتوافق مع المعايير الدولية ANSI/MSS-SP-58-2018 بالإضافة إلى NB/T47039-2013.

تلبي المنتجات المتطلبات الفنية لأنظمة الطاقة والبتروكيماويات وأنظمة الأنابيب الصناعية الأخرى. وفقًا لـ MSS-SP-58-2018، يجب ألا يتجاوز الحد الأقصى المسموح به لتغير الحمل لوحدات الزنبرك المتغيرة 25% من الحمل الساخن التشغيلي خلال رحلة العمل الكاملة.

المواصفات الفنية للمنتج

جدول مواصفات الشماعات الزنبركية المتغيرة	مثال

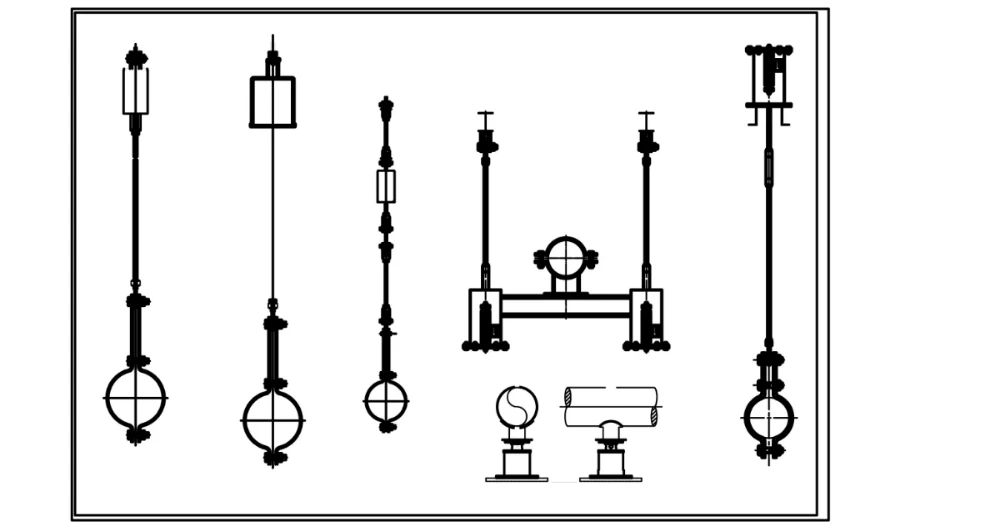

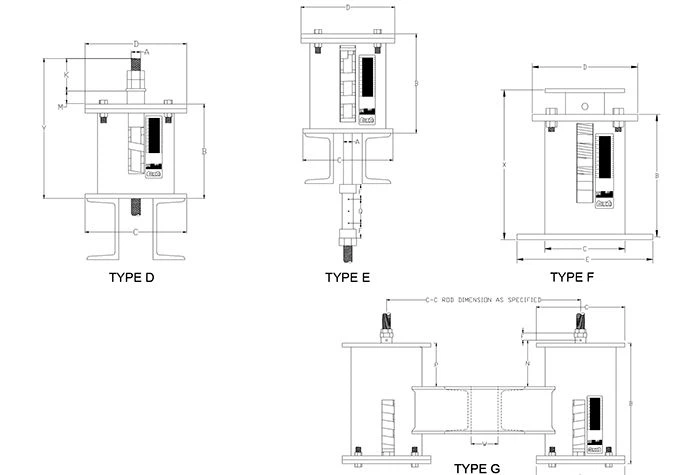

نوع/تكوين الحظيرة	النوع أ، ب، ج، د، ه، و، ز
حجم الربيع / لا.	رقم 0 - رقم 22
نطاق السفر	30 مم، 60 مم، 90 مم، 120 مم، 180 مم
حمل التشغيل	0.2 كيلو نيوتن - 400 كيلو نيوتن
الحمل المثبت (الحمل البارد)	كيلو نيوتن / كجم
حمل التشغيل (الحمل الساخن)	كيلو نيوتن / كجم
اتجاه الحركة	أعلى / أسفل
التباين (%)	≥ 25% (قياسي)
المعالجة السطحية	تراجع الساخنة جالف / رسمت
مواد الإسكان	الكربون الصلب (Q235/Q355)

التطبيق الهندسي والقيمة

تتمتع أنظمة خطوط الأنابيب في محطات الطاقة الحرارية بمتطلبات عالية للغاية فيما يتعلق بموثوقية الأجزاء الداعمة. عند تصميم دعامة الزنبرك المتغير لمحطة الطاقة الحرارية، أخذنا بعين الاعتبار نقاط الألم الهندسية العملية بالكامل:

القضاء على الإجهاد الإضافي: ضمن نطاق إزاحة الحمل المحدد، تحافظ لحظة الزنبرك ولحظة التحميل دائمًا على التوازن الديناميكي، مما يؤدي إلى تجنب تشوه خط الأنابيب أو تسرب المفاصل الناتج عن التمدد الحراري والانكماش البارد.

الإعداد الدقيق لحالة البرد: تقوم الشركة المصنعة بإجراء إعداد ما قبل الضغط بشكل صارم وفقًا لحمل التثبيت المقدم من قبل المستخدم، وتثبت لوحة المؤشر في موضع عمل الحالة الباردة النظري من خلال كتل تحديد المواقع، مما يضمن أن يكون الزنبرك في حالة صلبة مؤقتًا أثناء التثبيت في الموقع وتجنب الإجهاد العرضي أثناء البناء.

مراقبة التشغيل والصيانة البديهية: يسمح تصميم لوحة مؤشر الإزاحة الخارجية لموظفي التشغيل والصيانة بالتحقق بشكل بديهي مما إذا كانت إزاحة دعم الزنبرك تحت حمل العمل متوافقة مع التصميم بعد تشغيل خط الأنابيب بشكل طبيعي، مما يسهل الصيانة الوقائية.

مراقبة الجودة الصارمة ومواصفات التثبيت

يخضع كل منتج لاختبار داخلي شامل قبل الشحن

أغطية الاختبار الداخلي

فحص الأبعاد والفحص البصري، PMI (التعريف الإيجابي للمادة)، اختبار الصلابة، اختبار MT/PT غير المدمر (حيثما ينطبق ذلك)، اختبار حمل الزنبرك مع منحنيات إزاحة الحمل، وقياس سمك الطلاء. يتم توفير تقارير اختبار المصنع (FTR) وتقارير اختبار المواد (MTR).

ملحوظة: الاختبار الداخلي ليس اختبارًا لطرف ثالث معتمد من ILAC

يتوفر اختبار شاهد من طرف ثالث أو اختبار معملي كخدمة اختيارية مقتبسة بشكل منفصل.

خدمات التفتيش الاختيارية لطرف ثالث (يتم عرضها بشكل منفصل)

1. اختبار المواد

تحليل التركيب الكيميائي، واختبار الشد، واختبار تأثير شاربي في درجات الحرارة المنخفضة، واختبار الصلابة.

2. اللحام NDT

اختبار الجسيمات المغناطيسية (MT)، واختبار اختراق السائل (PT)، واختبار الموجات فوق الصوتية (UT)، واختبار التصوير الشعاعي (RT).

3. اختبار أداء حمل الزنبرك

بما في ذلك منحنيات إزاحة الحمل.

4. فحص الحماية من تآكل الطلاء بالغمس الساخن / طلاء الإيبوكسي

5. اختبار الشاهد ومراقبة المصنع والتفتيش قبل الشحن (PSI)

مزايانا

تم قياسه وفقًا لنظام دعم الأنابيب الدولي LISEGA

يتم قياس دقة تحميل المنتج ومعايير الاختبار وأنظمة التوثيق الخاصة بنا وفقًا لنظام دعم الأنابيب الدولي LISEGA.

ما يميزنا

على عكس الشركات المصنعة المحلية القياسية التي توفر المنتج نفسه فقط، فإننا نقدم منحنى إزاحة الحمل مع كل وحدة زنبركية. نقوم أيضًا بتسهيل اختبار SGS من طرف ثالث وعمليات التفتيش المعتمدة ودعم مراجعة المستندات بواسطة مهندسي PE/CPE للمشاريع الخارجية.

لماذا تختار دعم الزنبرك المتغير لمحطة الطاقة الحرارية في Tianshun؟

خبرة غنية في مشاريع الطاقة الحرارية: يتم استخدام المنتجات على نطاق واسع في خطوط أنابيب البخار والماء وأنظمة تعليق معدات الغلايات لمحطات الطاقة الحرارية في الداخل والخارج، وقد صمدت أمام اختبارات دورات تشغيل وإيقاف الوحدات المتعددة.

الدعم الهندسي المخصص: نحن نقدم خدمات فنية كاملة العملية بدءًا من حساب ضغط خطوط الأنابيب واختيار النوع ومطابقته لتوجيهات التثبيت في الموقع، مما يضمن أن كل دعم يتطابق بدقة مع ظروف العمل.

تسليم سلسلة التوريد المستقرة: بالاعتماد على خطوط الإنتاج الآلية ومعدات الاختبار الكاملة في قاعدة Jiangsu الخاصة بنا، فإننا نضمن تسليم المواد في الوقت المحدد وبجودة عالية لمشاريع الطاقة الحرارية كبيرة الحجم.

دعم كامل لدورة الحياة: نقوم بإنشاء ملفات المشروع الحصرية ونقدم تقييم الحالة وإرشادات الاستبدال أثناء صيانة إيقاف التشغيل، مما يقلل من مخاطر التشغيل والصيانة لمحطات الطاقة.
