بعض السطور تسامح قليلا. يمكن لرأس مياه التبريد التعامل مع تغيير بنسبة 20% في قوة الدعم دون أن يلاحظ أحد. ولكن بعد ذلك هناك خطوط لا تغفر أي شيء - أنابيب مدخل التوربينات البخارية، وفوهات المفاعلات، وخطوط شفط الضاغط، وأسلاك الغلايات عالية الطاقة. في هذه الحالة، حتى التغيير الطفيف في القوة العمودية يمكن أن يؤدي إلى إخراج الحافة من المحاذاة أو التحميل الزائد على الفوهة. وذلك عندما تنتقل من دعم زنبركي متغير إلى دعم زنبركي ثابت. فيتيانشون، لقد قمنا ببناء دعامات زنبركية ثابتة لمدة 14 عامًا، وعلمنا أن كل مشروع لديه على الأقل عدد قليل من المواقع حيث تكون هذه المواقع غير قابلة للتفاوض.

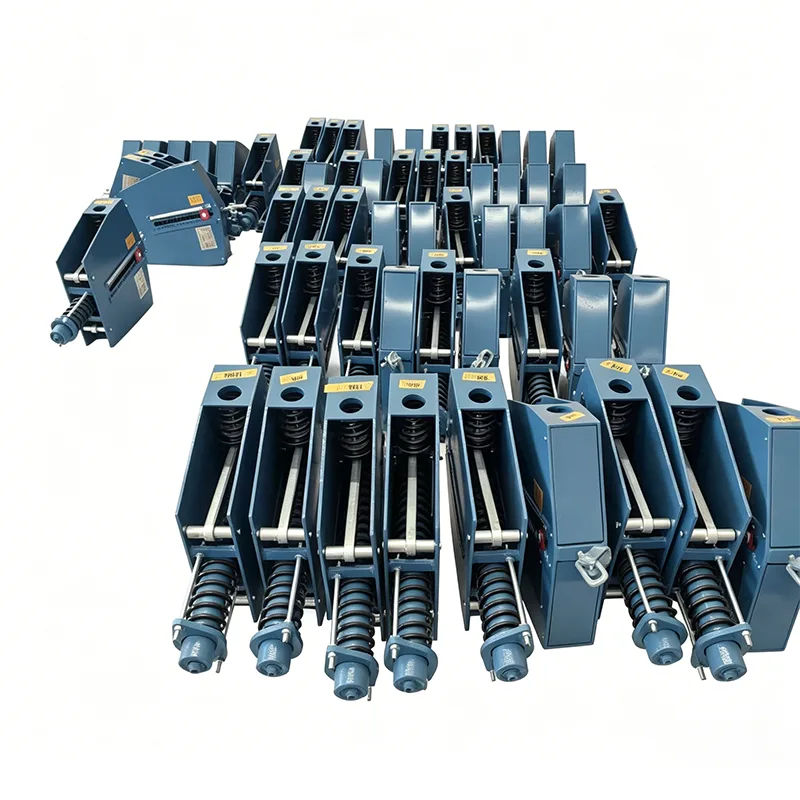

تم تصميم الآلية الموجودة داخل دعامة زنبركية ثابتة لتوفير قوة دعم مسطحة تقريبًا عبر نطاق السفر الكامل. عندما يتحرك الأنبوب لأعلى أو لأسفل - أحيانًا 200 مم، وأحيانًا أكثر - يظل الحمل على نقطة الدعم ضمن نطاق ضيق، عادةً ±5% أو أفضل. يتم تحقيق ذلك من خلال ترتيب الرافعة والملف الزنبركي، غالبًا باستخدام كرنك الجرس أو آلية الكامة، اعتمادًا على سلسلة التصميم. نقوم بتصنيع أنواع الإطارات الأفقية والرأسية، ويمكننا مطابقة غلاف التركيب والأبعاد ليناسب رسومات دعم الأنابيب الموجودة لديك.
الدعم الزنبركي المستمر لا يعمل بمفرده أبدًا. على سبيل المثال، على خط بخار عالي الحرارة، ستشاهد عادةً مجموعة الزنبرك الثابتة تعمل معًاأحذية الأنابيبالتي تنشر الحمل ويدعم الأنابيبالتي تتعامل مع ضبط النفس الجانبي. على الخطوط الهوائية، غالبًا ما يتم دمج نفس آلية الزنبرك الثابت في أشماعات الربيعالتكوين - يوجد الزنبرك في مبيت مثبت في الأعلى، ويتصل قضيب السقوط بالأنبوب الموجود بالأسفل. عندما يتطلب الخط عزلًا حراريًا لنقطة الدعم، فغالبًا ما نقوم بإقران الزنبرك الثابت مع دعامة أنبوب معزولة مسبقًا للحفاظ على استمرار العزل ومنع فقدان الحرارة أو التكثيف عند المشبك. على الرغم من أن الزنبرك نفسه هو مكون عالي المواصفات، إلا أن النظام بأكمله يعمل فقط إذا تم تصميم الدعامات المجاورة بشكل صحيح.
| جدول مواصفات شماعات الزنبرك الثابت | مثال |
| الموديل/السلسلة | الرقم الهيدروجيني، LH، كاليفورنيا، CS، TH |
| الحمولة (التشغيل) | 0.1 كيلو نيوتن - 500 كيلو نيوتن |
| إجمالي السفر | 50 مم، 100 مم، 200 مم، 400 مم |
| السفر الفعلي | ما يصل إلى 600 ملم |
| انحراف الحمل (التسامح) | ±5% (قياسي) / ±3% (عالي الدقة) |
| موقف التثبيت | أفقي / عمودي |
| تشطيب السكن | مجلفن بالغمس الساخن / إيبوكسي |
| درجة حرارة التشغيل. | -20 درجة مئوية إلى +80 درجة مئوية (محيط) |
| مادة لفائف الربيع | 60Si2Mn / 50CrVA |
| نطاق تعديل الحمل | ±10% (ضبط المجال) |
ANSI/MSS SP-58 وSP-69 للتصميم والتصنيع
ASME B31.3 لتطبيقات الأنابيب العملية
غيغابايت / تي 17116
يتم تصنيعها أيضًا وفقًا لـ DIN أو JIS أو أوراق البيانات الخاصة بالعميل
نظام جودة المصنع لدينا حاصل على شهادة ISO 9001:2015. يتوفر فحص طرف ثالث لمتطلبات ASME أو API أو PED.
س 1: كيف أعرف إذا كنت حقًا بحاجة إلى دعم زنبركي ثابت، أو إذا كان الدعم المتغير سيفي بالغرض؟
تحقق من تقرير إجهاد الأنابيب الخاص بك. إذا كان تباين الحمل المسموح به عند نقطة الدعم أقل من 6-8% من الحمل الساخن، فأنت في منطقة الربيع الثابتة. إذا كان حد حمل الفوهة على الجهاز المتصل ضيقًا جدًا، نفس الشيء. عندما تكون في شك، قم بإرسال الضغط متساوي القياس إلينا وسنساعدك على اتخاذ القرار - بدون أي رسوم.
س2: هل يمكنك مطابقة أبعاد دعامة الزنبرك الثابتة الموجودة التي نقوم باستبدالها؟
نعم، نقوم بانتظام بإجراء هندسة عكسية وبناء بدائل للوحدات المتقادمة. أرسل لنا بيانات اللوحة القديمة والأبعاد الإجمالية ومتطلبات الحمولة والسفر. سنقوم بتصنيع وحدة جديدة تناسب نفس نمط الترباس وارتفاعات الاتصال.
Q3: ما هو أكبر دعم زنبركي ثابت قمت ببنائه؟
لقد قمنا بتزويد وحدات بسعة تحميل تزيد عن 40 طنًا متريًا ونطاق سفر يبلغ 350 ملم. كانت هذه مخصصة لأنابيب البخار الرئيسية ذات الجدران الثقيلة في محطة توليد الكهرباء. يمكننا أن نتوسع إذا لزم الأمر، ولكن عند نقطة معينة يكون من المنطقي مناقشة ما إذا كانت الوحدات الأصغر المتعددة أو ترتيبات دعم مختلفة ستكون أكثر عملية.
Q4: كيف يمكنك اختبار دعم الربيع المستمر قبل الشحن؟
نقوم بتركيب الوحدة على إطار اختبار، ونضبطها على الحمل المحدد، ونقوم بتدويرها خلال الرحلة الكاملة عدة مرات أثناء تسجيل الحمل في مواضع متعددة. يجب أن يقع تباين الحمل ضمن نطاق التسامح المضمون، عادةً ±5%. نحن نرسم منحنى انحراف الحمل الفعلي وندرجه في تقرير الاختبار. تتم معايرة ميزان السفر ويتم تثبيت دبابيس القفل للنقل.
س 5: هل يمكنك بنائها من الفولاذ المقاوم للصدأ للبيئات البحرية أو المسببة للتآكل؟
نعم. لقد قمنا ببناء دعامات نوابض ثابتة كاملة من الفولاذ المقاوم للصدأ 304 و316 للمنصات البحرية ومحطات الغاز الطبيعي المسال الساحلية. كما نقدم أيضًا أنظمة طلاء خاصة - الطلاءات البحرية البحرية، والبادئات الغنية بالزنك ذات درجة الحرارة العالية - اعتمادًا على بيئة التثبيت.
س 6: ما هي المهلة الزمنية لطلب دعم زنبركي ثابت؟
عادةً ما يتم شحن مجموعات الزنبرك الثابتة المخصصة خلال 35-45 يومًا من تأكيد الطلب. إذا كان لديك وحدات متعددة ذات معلمات تصميم متطابقة، فيمكننا إنتاجها دفعة واحدة وتقصير الجدول الزمني. يمكن في بعض الأحيان تسريع عمليات الاستبدال الطارئة لوحدة واحدة معطلة إلى 20-25 يومًا - تحدث إلينا بشأن الجدول الزمني الخاص بك.
تغادر دعامات الزنبرك الثابتة مصنعنا بحزمة وثائق تتضمن:
تقرير اختبار الحمل مع منحنى انحراف الحمل الفعلي
تقرير فحص الأبعاد
شهادات المواد (EN 10204 3.1)
سجلات تأهيل إجراءات اللحام (إن وجدت)
تعليمات التثبيت والصيانة
صور الوحدة النهائية مع الرقم التسلسلي المرئي
يمكننا أيضًا الترتيب لإجراء فحص مستقل من طرف ثالث أثناء الاختبار. لقد شهدت كل من SGS، وBV، وTÜV الاختبارات في منشأتنا في Yangzhou.
لا يوجد تطبيقان زنبركيان متماثلان تمامًا. على مر السنين، قمنا بتخصيص:
اتجاه الإطار (مثبت على الأرض، مثبت على الحائط، معلق في السقف، مقلوب)
أطوال السفر غير القياسية وخطوات التحميل
تصميمات زنبركية مزدوجة للأحمال الثقيلة جدًا في إطار مضغوط
تخميد هيدروليكي مدمج للمواقع الزلزالية أو عالية الاهتزاز
مؤشر الموقع مع إمكانية القراءة عن بعد
نوابض ذات درجة حرارة عالية لخطوط البخار التي تعمل فوق 450 درجة مئوية
أنت تقوم بتوفير أحمال الأنابيب والقيود المكانية، وسنقوم بتصميم دعم زنبركي ثابت يتم تثبيته بشكل صحيح.
بعض النقاط العملية التي تعلمناها من المشاريع في جميع أنحاء العالم:
عند تحديد دعم زنبركي ثابت، تحقق أيضًا من الفولاذ الداعم. قد تكون وحدة الزنبرك الثابتة نفسها ثقيلة - أحيانًا أكثر من طن - ويحتاج العارضة الهيكلية التي توضع عليها إلى التعامل مع ذلك بالإضافة إلى حمل الأنبوب.
حدد دائمًا دبابيس القفل للشحن. بدونها، يمكن أن يتحرك الزنبرك أثناء النقل ويمكن أن يتغير المقياس. تم طلاء دبابيسنا باللون الأحمر الساطع حتى لا يفوتها طاقم الموقع أثناء التثبيت.
إذا كان سيتم تركيب الوحدة في الخارج في بيئة متربة أو رملية، ففكر في استخدام البطانات المحورية محكمة الغلق أو تركيبات التشحيم. تعد الأوساخ الموجودة في آلية الرافعة أحد الأشياء القليلة التي يمكن أن تتسبب في تعليق الزنبرك المستمر.
في المهام البديلة، تحقق من اتجاه السفر الحالي والمساحة المتاحة قبل التصنيع. لقد رأينا حالات تم فيها حشر الوحدة الأصلية في زاوية ضيقة، وكانت الوحدة الجديدة بحاجة إلى إطار مختلف قليلاً لتناسبها.
دعامات الزنبرك الثابتة هي النهاية عالية الدقة لعالم دعم الأنابيب. لا يمكنك تحمل أن يكون أداء جهاز واحد ضعيفًا، لأن المعدات المتصلة عادةً ما تكون أغلى شيء في قطعة الأرض. نحن نبني هذه الوحدات على أساس أن شخصًا ما سوف يقوم بتشغيلها في الساعة 3 صباحًا أثناء بدء تشغيل المصنع، وسيحتاجون إلى العمل لأول مرة.
يتم تشغيل دعامات الزنبرك الثابتة لدينا اليوم في كتل الطاقة ذات الدورة المركبة، ووحدات تكرير النفط الخام، وخطوط إخماد وحدة تكسير الإيثيلين، وأنابيب صندوق التبريد للغاز الطبيعي المسال. تم تصنيع كل واحدة منها في مصنعنا في يانغتشو، وتم اختبارها بواسطة فريقنا، وتم شحنها مع الوثائق الكاملة. نحن لا نقوم بإعادة تغليف منتج شخص آخر، بل نحن نصنعه بأنفسنا.
إذا كان مشروعك يشتمل على دعامات زنبركية ثابتة، أو علاقات زنبركية، أو أحذية أنابيب معزولة مسبقًا، فأرسل إلينا قائمة الدعم الخاصة بك أو قم بتحميل البيانات. سنعمل على إعداد عرض أسعار مباشر من المصنع، مكتملًا بورقة بيانات التحديد وجدول التسليم. نرحب أيضًا بزيارة خط الإنتاج الخاص بنا ومعرفة كيفية بناء هذه الوحدات واختبارها قبل مغادرتها المتجر.
