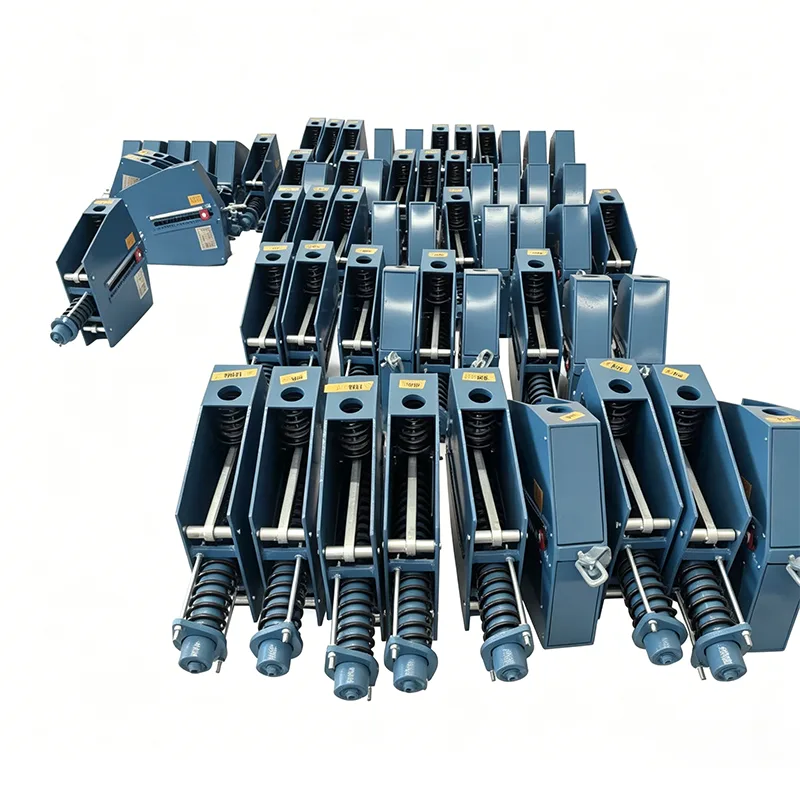

تأسست شركة Yangzhou Tianshun Pipeline Technology Co., Ltd. في عام 2012، ولديها 14 عامًا من الخبرة العميقة في حلول دعم خطوط الأنابيب لصناعة الطاقة، مع منتجات تخدم العشرات من مشاريع محطات الطاقة المحلية. إن منتجنا الدعم النابض المستمر لمحطة الطاقة الحرارية هو منتج متخصص تم تطويره بشكل صارم بما يتوافق مع سلسلة DL/T لمعايير صناعة الطاقة. تم تحسينه خصيصًا لخصائص التشغيل المستمر لدرجة الحرارة العالية والضغط العالي والدورة الطويلة لمحطات الطاقة الحرارية، وهو مكون الدعم الأساسي لأنظمة خطوط الأنابيب الأربعة الرئيسية لمحطات الطاقة.
بالمقارنة مع خطوط الأنابيب الصناعية العادية، تعمل أنظمة خطوط أنابيب محطات الطاقة الحرارية في ظل ظروف أكثر قسوة بكثير:
◀ درجة حرارة وضغط مرتفعان: خطوط أنابيب البخار الرئيسية عند درجة حرارة 540 درجة مئوية إلى 620 درجة مئوية، والضغط من 16 ميجا باسكال إلى 35 ميجا باسكال
◀ الإزاحة الحرارية الكبيرة: يمكن أن تصل الإزاحة الرأسية لخطوط أنابيب البخار الرئيسية إلى 300~500 ملم
◀ الأحمال الثقيلة: خطوط أنابيب ذات جدران سميكة ذات قطر كبير، وحمولة نقطة رفع واحدة تتراوح بين 50 إلى 300 طن
◀ متطلبات تشغيل مستمرة عالية: ساعات التشغيل السنوية للوحدة ≥7500 ساعة، مع خسائر كبيرة في إيقاف التشغيل
◀ حساس لدفع المعدات: متطلبات صارمة للغاية لدفع خطوط الأنابيب عند مداخل ومخارج التوربينات البخارية
◀ مستوى أمان عالٍ: تُصنف على أنها خطوط أنابيب ضغط، مع مسؤوليات كبيرة تتعلق بالسلامة
لا يمكن للشماعات الزنبركية الثابتة العادية أن تلبي هذه المتطلبات بشكل كامل، مما يجعل دعم الزنبرك الثابت لمحطات الطاقة الحرارية أمرًا ضروريًا.
| جدول مواصفات شماعات الزنبرك الثابت | مثال |
| الموديل/السلسلة | الرقم الهيدروجيني، LH، كاليفورنيا، CS، TH |
| الحمولة (التشغيل) | 0.1 كيلو نيوتن - 500 كيلو نيوتن |
| إجمالي السفر | 50 مم، 100 مم، 200 مم، 400 مم |
| السفر الفعلي | ما يصل إلى 600 ملم |
| انحراف الحمل (التسامح) | ±5% (قياسي) / ±3% (عالي الدقة) |
| موقف التثبيت | أفقي / عمودي |
| تشطيب السكن | مجلفن بالغمس الساخن / إيبوكسي |
| درجة حرارة التشغيل. | -20 درجة مئوية إلى +80 درجة مئوية (محيط) |
| مادة لفائف الربيع | 60Si2Mn / 50CrVA |
| نطاق تعديل الحمل | ±10% (ضبط المجال) |
يجب أن تتوافق الشماعات والدعامات الخاصة بمحطات الطاقة الحرارية مع معايير صناعة الطاقة التالية:
|
الرقم القياسي |
الاسم القياسي |
المتطلبات الأساسية |
|
دي إل/تي 616 |
دليل صيانة وتعديل خطوط أنابيب البخار والماء والدعامات في محطات الطاقة الحرارية |
متطلبات صيانة التشغيل والتعديل والتفتيش |
|
دي إل/تي 1113 |
رمز القبول لدعامات وشماعات خطوط الأنابيب في محطات الطاقة الحرارية |
معايير قبول المصنع وقبول التثبيت |
|
دي إل/تي 5054 |
الكود الفني لتصميم خطوط أنابيب البخار والماء في محطات الطاقة الحرارية |
اختيار التصميم وحساب الأحمال |
|
غيغابايت / تي 17116 |
دعامات وشماعات خطوط الأنابيب الجزء الأول: المواصفات الفنية |
المتطلبات الفنية العامة |
يلبي الدعم المستمر لمحطة الطاقة الحرارية جميع المتطلبات القياسية المذكورة أعلاه بشكل كامل، ويمكن استخدام وثائق تسليم المصنع مباشرة للإشراف على جودة محطة الطاقة وقبولها.
|
نظام محطة توليد الكهرباء |
اسم خط الأنابيب |
نوع المنتج الموصى به |
المعلمات النموذجية |
|
نظام الغلايات |
خط أنابيب البخار الرئيسي |
محطة توليد الطاقة الحرارية دعم الربيع المستمر |
100 ~ 300 طن، 200 ~ 400 ملم الإزاحة |
|
نظام الغلايات |
إعادة تسخين خط أنابيب البخار |
شماعات/دعم زنبركي ثابت |
80 ~ 200 طن، 250 ~ 450 ملم الإزاحة |
|
نظام تغذية المياه |
خط أنابيب مياه التغذية عالي الضغط |
تركيبة القوة الثابتة + المتغيرة |
30 ~ 100 طن، 100 ~ 250 ملم الإزاحة |
|
نظام التوربينات البخارية |
خطوط أنابيب مدخل/مخرج التوربينات |
دعم زنبركي ثابت عالي الدقة |
50~150 طن، الثبات ±±4% |
|
نظام الهواء والغاز المداخن والفحم |
مجاري الهواء الساخن، مجاري غاز المداخن |
دعم زنبركي متغير القوة |
10 ~ 50 طن، 50 ~ 150 ملم الإزاحة |
|
نظام الاستخلاص بالبخار |
خطوط أنابيب استخلاص البخار في جميع مراحلها |
القوة المتغيرة + القوة الثابتة |
5 ~ 50 طن، 50 ~ 200 ملم الإزاحة |
|
نظام الصرف الصحي |
خطوط أنابيب الصرف الصحي والتفجير |
ربيع القوة المتغيرة |
1 ~ 20 طن، 30 ~ 100 ملم الإزاحة |
|
نظام المياه الكيميائية |
ماء المكياج، المكثفات |
دعم صلب + قوة متغيرة |
حمولة صغيرة، إزاحة صغيرة |
تستخدم النوابض الفولاذ الزنبركي المقاوم لدرجات الحرارة العالية 60Si2CrVA، مما يقلل من معدل استرخاء الضغط بنسبة 50% عند 400 درجة مئوية.
تعتمد الأجزاء ذات درجة الحرارة العالية الفولاذ المقاوم للحرارة 12Cr1MoV لتجنب زحف درجات الحرارة العالية
مجهزة بأحذية أنابيب عازلة للحرارة لمنع انتقال الحرارة من خطوط الأنابيب إلى النوابض
يتم التحكم في درجة حرارة تشغيل الزنبرك أقل من 120 درجة مئوية لضمان استقرار الأداء على المدى الطويل
تم تحسين الثبات إلى ±±4%، مما يقلل من الدفع على التوربينات البخارية
تمت معايرتها لظروف العمل الباردة والساخنة قبل التسليم
مؤشر الإزاحة دقيق حتى 1 مم لمراقبة التشغيل بشكل مريح
تتوفر منحنيات إزاحة الحمل لدعم تحليل إجهاد خط الأنابيب
سطح الكاميرا مع تبريد عالي التردد + معالجة كربنة، عمر تآكل أطول 5 مرات
أعمدة الدبوس مع البطانات ذاتية التشحيم، وتصميم لا يحتاج إلى صيانة
جميع البراغي ذات إجراءات مضادة للارتخاء، ولا يمكن فكها تحت الاهتزاز
تصنيف مضاد للتآكل على مستوى C4، مناسب لبيئات محطات الطاقة الخارجية
تمت معايرتها بدقة وفقًا لأحمال معهد التصميم قبل التسليم، والتركيب المباشر في الموقع
مجهزة بأداة فتح خاصة، فتح القفل بنقرة واحدة بعد التثبيت
آلية تعديل الحمل الخارجي، مما يسمح بالضبط الدقيق أثناء التشغيل
علامات إزاحة واضحة لسهولة المراقبة من قبل موظفي فحص محطات الطاقة
الحدود الميكانيكية العلوية والسفلية لمنع الضرر الزائد أثناء السفر
عامل أمان قضيب التعليق ≥5 مرات، مما يزيل خطر الكسر
جهاز حماية من الكسر الزنبركي، مما يضمن الدعم الآمن حتى في ظل الظروف القاسية
علامات التحذير من التحميل الزائد لمطالبة المشغلين بالتعامل معها في الوقت المناسب
المشاكل الشائعة والتدابير الوقائية
|
مشكلة التشغيل |
تحليل السبب |
التدابير الوقائية |
|
لم يتم تحرير قفل الربيع |
نسيان إزالة مسامير القفل بعد التثبيت |
يجب أن يتم تضمينه في قائمة التحقق من قبول التثبيت |
|
تشويش النزوح |
آلية الصدأ، ونقص التشحيم |
الفحص والتشحيم السنوي لأعمدة الدبوس |
|
انحراف الحمل الكبير |
الوزن الفعلي لخط الأنابيب غير متوافق مع التصميم |
قم بإعادة الفحص والضبط بعد شهر واحد من العملية |
|
إمالة المعلق |
إزاحة خط أنابيب أفقي كبير |
حدد الهياكل التي تسمح بالانحراف |
|
التآكل الشديد |
البيئات الخارجية والساحلية |
اختر المواد المجلفنة أو الفولاذ المقاوم للصدأ |
تحقق من موضع مؤشر الإزاحة وقارنه بالسجلات التاريخية
تحقق من إزالة جميع مسامير القفل
فحص قضبان التعليق وأعمدة الدبوس بحثًا عن التشوهات والشقوق
تحقق من اللحامات للتكسير
فحص سلامة الطلاء المضاد للتآكل
تسجيل بيانات التشغيل وإنشاء دفتر الأستاذ الداعم/الشماعات
مع الصيانة المناسبة، يتمتع نظام الدعم المستمر لمحطات الطاقة الحرارية بعمر خدمة يزيد عن 20 عامًا، وهو ما يتوافق مع العمر الافتراضي للمعدات الرئيسية لمحطات الطاقة.
معايير تسليم مشروع محطة توليد الكهرباءحزمة وثائق المصنع (تلبية متطلبات الإشراف على جودة محطة توليد الكهرباء):
شهادة تأهيل المنتج
شهادات جودة المواد
تقارير اختبار الربيع
منحنيات اختبار حمل الآلة الكاملة
دليل التثبيت والتشغيل
سجلات تفتيش المصنع
الكشف الفني للموظفين الفنيين في الموقع
توجيه التثبيت والتشغيل
دعم التشغيل التجريبي لمحطة توليد الكهرباء
مرافقة للوحدة للتشغيل التجريبي لمدة 168 ساعة
خدمة أكثر من 30 مشروعًا لمحطات توليد الطاقة المحلية، بما في ذلك وحدات بقدرة 300 ميجاوات، و600 ميجاوات، و1000 ميجاوات
توفير الدعم لأربعة خطوط أنابيب رئيسية لوحدة فوق الحرجة بقدرة 1000 ميجاوات
استبدال أكثر من 200 دعامة/شماعة في مشروع تجديد محطة الطاقة الحرارية
لا توجد شكاوى بشأن الجودة لسنوات متتالية، ومعدل شراء متكرر مرتفع من محطات توليد الطاقة
ضمان المنتج لمدة 3 سنوات، والإصلاح والاستبدال مجانًا خلال فترة الضمان
الاستجابة على مدار 24 ساعة لقضايا الطوارئ في محطة توليد الكهرباء، والدعم في الموقع خلال 48 ساعة
الاستشارة الفنية مدى الحياة وتوريد قطع الغيار
تتوفر خدمة فحص الدعم/الشماعات السنوية
يعد الدعم المستمر لمحطات الطاقة الحرارية خيار الدعم الموثوق به لخطوط الأنابيب ذات درجة الحرارة العالية والضغط العالي في محطات الطاقة الحرارية. بفضل 14 عامًا من الخبرة العميقة في صناعة الطاقة، فإننا نفهم تمامًا ظروف عمل محطات توليد الطاقة والمتطلبات القياسية، مما يضمن التشغيل الآمن والمستقر للوحدة من خلال المنتجات والخدمات الاحترافية.
