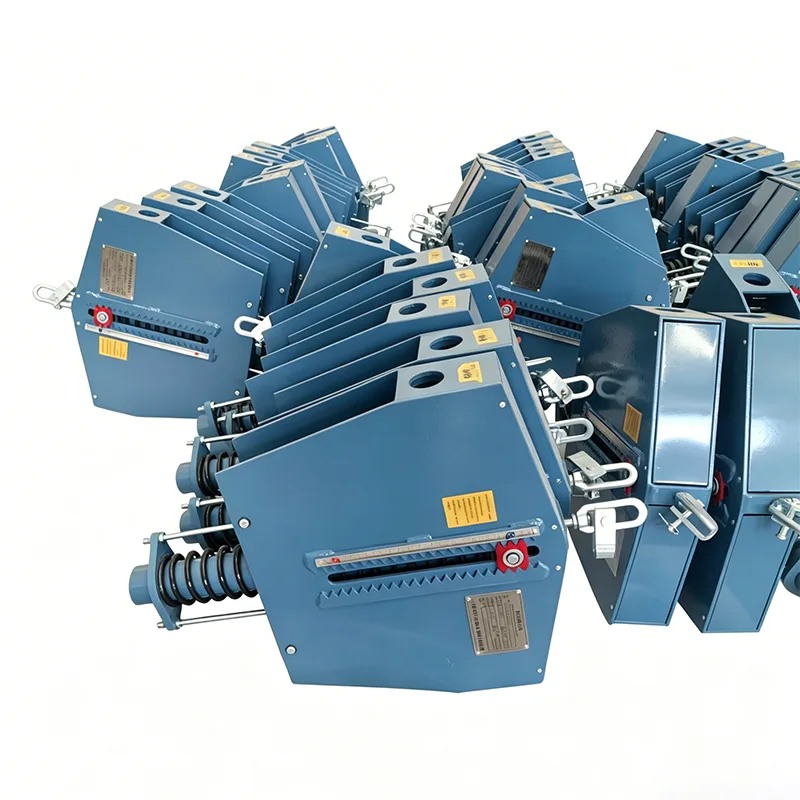

دعم الربيع المستمر لخطوط الأنابيب

دعم الربيع المستمر لخط الأنابيب

أثناء تشغيل أنظمة خطوط الأنابيب الصناعية، غالبًا ما يؤدي الاختيار غير الصحيح لحلول الدعم إلى سلسلة من المشكلات:

◀  الإجهاد المفرط لخطوط الأنابيب: عندما تتعرض خطوط الأنابيب ذات درجة الحرارة العالية للإزاحة الحرارية، تتسبب التغيرات في قوة الدعم في تشقق اللحام وتسرب المفاصل

◀  تلف واجهة المعدات: ينتقل دفع التمدد الحراري لخطوط الأنابيب إلى المعدات الحساسة مثل المضخات والضواغط، مما يؤدي إلى إزاحة المعدات أو فشل الختم

◀  فشل في تشويش الدعم والشماعات: يؤدي التثبيت والتشغيل غير المناسبين إلى منع النوابض من العمل بشكل طبيعي، مما يتسبب في ترهل وتشوه خط الأنابيب

◀  تكاليف التشغيل والصيانة المرتفعة: تؤثر الصيانة والاستبدال المتكررة على استمرارية الإنتاج

لمعالجة هذه المشكلات الشائعة في الصناعة، نقدم حلاً ناضجًا تم التحقق منه من خلال 14 عامًا من الممارسة الهندسية - دعم الزنبرك المستمر لخطوط الأنابيب.

منحنى إزاحة الحمل تم الحصول عليه من اختبار النوع لدعم/شماعة زنبركية ثابتة. يمثل المحور الأفقي الإزاحة بينما يمثل المحور الرأسي الحمل. يظل المنحنى أفقيًا تقريبًا عبر مسار العمل الكامل، مما يدل على أن القوة الداعمة تظل ثابتة بشكل أساسي عند انحراف الأنابيب بسبب التمدد الحراري والانكماش.

يتحقق هذا النوع من الاختبار من ثبات الحمل واستقرار السير الكامل والموثوقية التشغيلية لوحدات الزنبرك الثابتة. تخضع جميع وحدات الإنتاج لمعايرة الحمل قبل الشحن، مع التحكم في انحراف الحمل في حدود ±6% وفقًا لمعايير ANSI/MSS-SP-58-2018 وNB/T47038-2013.

تنطبق هذه المنتجات على أنظمة الأنابيب الصناعية ذات الإزاحة الحرارية الكبيرة، بما في ذلك خطوط أنابيب البخار الرئيسية وغيرها من الأنابيب ذات درجة الحرارة العالية والضغط العالي.

المواصفات الفنية للمنتج

جدول مواصفات شماعات الزنبرك الثابت	مثال
الموديل/السلسلة	الرقم الهيدروجيني، LH، كاليفورنيا، CS، TH
الحمولة (التشغيل)	0.1 كيلو نيوتن - 500 كيلو نيوتن
إجمالي السفر	50 مم، 100 مم، 200 مم، 400 مم
السفر الفعلي	ما يصل إلى 600 ملم
انحراف الحمل (التسامح)	±5% (قياسي) / ±3% (عالي الدقة)
موقف التثبيت	أفقي / عمودي
تشطيب السكن	مجلفن بالغمس الساخن / إيبوكسي
درجة حرارة التشغيل.	-20 درجة مئوية إلى +80 درجة مئوية (محيط)
مادة لفائف الربيع	60Si2Mn / 50CrVA
نطاق تعديل الحمل	±10% (ضبط المجال)

تحديد موضع المنتج والقيمة الأساسية

الدعم النابض الثابت لخط الأنابيب هو جهاز دعم القوة الثابتة من النوع الأساسي المصمم خصيصًا للدعم السفلي لخطوط الأنابيب، وهو مناسب لظروف العمل حيث لا توجد مساحة رفع فوق خط الأنابيب ويتطلب الدعم من الأساس أو المنصة لأعلى.

يختلف عن أنواع الشماعات، يتم وضع دعامة النوابض ذات القوة الثابتة مباشرة على العوارض الفولاذية أو الأساسات الخرسانية أو الهياكل الفولاذية الداعمة، ويتم توصيلها بأسفل خط الأنابيب من خلال القاعدة. طوال عملية الإزاحة الحرارية العمودية لخط الأنابيب، فإنه ينتج دائمًا قوة دعم مستقرة مع التحكم في معدل تغير الحمل ضمن ±5%، مما يزيل بشكل أساسي الضغط الإضافي الناتج عن الإزاحة الحرارية.

منذ تأسيسها في عام 2012، قدمت شركة Yangzhou Tianshun Pipeline Technology عشرات الآلاف من مجموعات منتجات دعم خطوط الأنابيب لمشاريع الطاقة والبتروكيماويات في أكثر من 40 دولة حول العالم، مما أدى إلى تراكم تجربة التطبيقات الغنية في الموقع.

دليل الاختيار: متى يتم اختيار دعم القوة الثابتة

وفقًا لمعيار الصناعة NB/T 47038—2019 دعامات وشماعات النوابض ذات القوة الثابتة، بالإضافة إلى خبرة الممارسة الهندسية، فإن معايير الاختيار هي كما يلي:

شرط الحكم	الحل الموصى به
الإزاحة الحرارية العمودية لخط الأنابيب > 12 مم	قم بإعطاء الأولوية للدعامات والشماعات الزنبركية ذات القوة الثابتة
الإزاحة الحرارية العمودية لخط الأنابيب ≥ 12 مم	تعتبر دعامات وشماعات النوابض ذات القوة المتغيرة اختيارية
متطلبات معدل تغيير الحمل ≥ 6%	يجب اختيار دعامات وشماعات زنبركية ذات قوة ثابتة
متصلة بالمعدات الحساسة (التوربينات البخارية والمضخات والضواغط)	يجب اختيار دعامات وشماعات زنبركية ذات قوة ثابتة
لا توجد مساحة رفع فوق خط الأنابيب	اختر دعم الزنبرك الثابت لخط الأنابيب (دعم النوع الأساسي)
عوارض الهيكل الصلب فوق خط الأنابيب	الشماعات الزنبركية ذات القوة الثابتة اختيارية

المعلمات الضرورية للاختيار (توفر المطابقة الدقيقة):

◀  حمل عمل خط الأنابيب (بما في ذلك وزن خط الأنابيب والطبقة المتوسطة والعزل)

◀  قيمة الإزاحة الحرارية العمودية لخط الأنابيب من الحالة الباردة إلى الحالة الساخنة

◀  نطاق درجة حرارة بيئة العمل

◀  قيود مساحة التثبيت في الموقع

◀  متطلبات معيار التنفيذ (المعيار الوطني / المعيار الكيميائي / معيار الطاقة)

المواصفات الفنية للمنتج

فئة المعلمة	المؤشرات الفنية	ملاحظات
نطاق التحميل	0.5 كيلو نيوتن ~ 800 كيلو نيوتن	مواصفات حمل كبيرة جدًا قابلة للتخصيص
نطاق النزوح	50 ملم ~ 400 ملم	يوصى بهامش إزاحة بنسبة 20%
ثبات التحميل	± ± 5%	تجاوز متطلبات المعيار الوطني بنسبة ≥6%
درجة حرارة العمل	-20 درجة مئوية ~ 450 درجة مئوية	قابلة للتخصيص لظروف العمل الخاصة
نطاق تعديل الحمل	±10%	التعديل الدقيق متاح في الموقع
نوع التثبيت	دعم من النوع الأساسي	تركيب الجذر السفلي
معايير التنفيذ	ملحوظة/T 47038، زئبق/T 20644، GB/T 17116	يمكن أن تتبع المعايير المحددة للعميل
مادة الربيع	60Si2MnA فولاذ زنبركي	عملية المعالجة الحرارية فراغ
مادة القشرة	Q345B الفولاذ الهيكلي	تشكيل اللحام المتكامل

مقارنة أداء حلول الدعم المختلفة

عنصر المقارنة	دعم زنبركي القوة الثابتة	دعم زنبركي متغير القوة	دعم ثابت جامد
معدل تغيير التحميل	± ± 5%	15%~25%	100% (بدون تعويض النزوح)
النزوح المطبق	> 12 مم، الحد الأقصى 500 مم	≥50 ملم	0 (بدون إزاحة)
التأثير على إجهاد خط الأنابيب	تقريبا لا يوجد ضغط إضافي	بعض الضغوط الإضافية	تركيز الإجهاد الشديد
حماية المعدات	الأفضل، الحد الأدنى من التوجه	متوسط	الفقراء، والتوجه تنتقل مباشرة
التعقيد الهيكلي	عالية نسبيا	بسيط	أبسط
تكلفة الشراء	عالية نسبيا	واسطة	أدنى
تكلفة دورة الحياة الكاملة	الأقل (بدون صيانة، عمر خدمة طويل)	واسطة	الأعلى (الصيانة المتكررة)
السيناريوهات الموصى بها	خطوط الأنابيب لمسافات طويلة ذات درجة الحرارة العالية والضغط العالي، واتصال المعدات الحساسة	خطوط الأنابيب ذات القطر المتوسط ​​والصغير في درجة الحرارة العامة	خطوط أنابيب قصيرة بدون إزاحة حرارية

على الرغم من أن تكلفة الشراء الأولية لدعم الزنبرك الثابت لخطوط الأنابيب مرتفعة نسبيًا، فمن منظور دورة الحياة الكاملة لأكثر من 10 سنوات، فإن تكلفتها الشاملة تتفوق على الحلول الأخرى نظرًا لميزة عدم الحاجة إلى الصيانة والموثوقية العالية ومعدل الفشل المنخفض.

ضمان الإنتاج ومراقبة الجودة

يتم إجراء اختبار داخلي شامل على كل منتج قبل الشحن

قبل الشحن، يمر كل منتج بعملية اختبار داخلية كاملة. تتضمن هذه العملية فحص الأبعاد والفحص البصري، وPMI (التعرف الإيجابي على المواد)، واختبار الصلابة، واختبار MT/PT غير المدمر حيثما ينطبق ذلك، واختبار حمل الزنبرك مع منحنيات إزاحة الحمل، وقياس سمك الطلاء. يتم توفير تقارير اختبار المصنع (FTR) وتقارير اختبار المواد (MTR).

توضيح بشأن اعتماد الطرف الثالث

إن الاختبار الداخلي ليس هو نفسه اختبار الطرف الثالث المعتمد من قبل ILAC. إذا كان هناك حاجة إلى اختبار شاهد من طرف ثالث أو اختبار معملي، فيمكن تقديمه كخدمة اختيارية منفصلة.

خدمات التفتيش الاختيارية لطرف ثالث (يتم عرضها بشكل منفصل)

1. اختبار المواد

تغطي هذه الخدمة تحليل التركيب الكيميائي، واختبار الشد، واختبار تأثير شاربي في درجات الحرارة المنخفضة، واختبار الصلابة.

2. اللحام NDT

تشمل الطرق المتاحة اختبار الجسيمات المغناطيسية (MT)، واختبار اختراق السائل (PT)، واختبار الموجات فوق الصوتية (UT)، واختبار التصوير الشعاعي (RT).

3. اختبار أداء حمل الزنبرك

تم تضمين منحنيات إزاحة الحمل.

4. فحص الحماية من تآكل الطلاء بالغمس الساخن / طلاء الإيبوكسي

5. اختبار الشاهد ومراقبة المصنع والتفتيش قبل الشحن (PSI)

مميزاتنا المميزة

تم قياسه وفقًا لنظام دعم الأنابيب الدولي LISEGA

يتم قياس دقة تحميل المنتج ومعايير الاختبار وأنظمة التوثيق الخاصة بنا وفقًا لنظام دعم الأنابيب الدولي LISEGA.

أكثر من مجرد مورد محلي قياسي

على عكس الشركات المصنعة المحلية القياسية التي توفر المنتج نفسه فقط، فإننا نوفر منحنى إزاحة الحمل مع كل وحدة زنبركية. نحن نساعد أيضًا في ترتيب اختبارات SGS من طرف ثالث وعمليات التفتيش المعتمدة، وندعم مراجعة المستندات بواسطة مهندسي PE/CPE للمشاريع الخارجية.

المشاكل والحلول المشتركة

مشكلة في الموقع	السبب المحتمل	حل
ضوضاء غير طبيعية من الدعم أثناء إزاحة خط الأنابيب	الاحتكاك بين الأسطوانة وسكة التوجيه	تطبيق الشحوم بانتظام
الإزاحة الفعلية لا تتوافق مع التصميم	انحراف حساب إجهاد خط الأنابيب	يمكن ضبط التحميل في الموقع بدقة ضمن نطاق ±10%
ضغط الربيع المفرط	اختيار غير صحيح أو التحميل الزائد	إعادة حساب الحمل واستبدال النموذج المطابق
دعم تشوه القاعدة	قوة أساس التجذير غير كافية	تعزيز الأساس أو زيادة منطقة الدعم
التآكل الشديد	التآكل البيئي القوي	حدد مادة الفولاذ المقاوم للصدأ أو أضف طلاءًا مضادًا للتآكل

عملية الخدمة لدينا

1. الاستشارة الفنية: يقدم فريق المبيعات المحترف اقتراحات الاختيار بناءً على معلمات خط الأنابيب الخاص بك

2. تأكيد المخطط: إصدار مواصفات المنتج وعروض الأسعار، وتأكيد المتطلبات الفنية ووقت التسليم

3. الإنتاج والتصنيع: الإنتاج وفقًا للأوامر، وملاحظات تقدم الإنتاج المتوفرة أثناء العملية

4. فحص المصنع: فحص كامل مع تقارير الاختبار وشهادات التأهيل المرفقة

5. الخدمات اللوجستية والتسليم: تسليم النماذج التقليدية خلال 7-15 يومًا، ويتم تسليم المنتجات المخصصة وفقًا للدورة المتفق عليها

6. دعم ما بعد البيع: تقديم إرشادات التثبيت والاستجابة لمشاكل جودة المنتج في غضون 24 ساعة

تلتزم شركة Yangzhou Tianshun Pipeline Technology دائمًا بفلسفة العمل المتمثلة في "الجودة المستقرة والخدمة المهنية". تعمل منتجاتنا بشكل مستقر في المشاريع الهندسية في أكثر من 40 دولة بما في ذلك الولايات المتحدة والمملكة المتحدة والبرازيل وسنغافورة وجنوب أفريقيا. إن اختيار دعم زنبركي ثابت لخطوط الأنابيب يعني اختيار حل موثوق لدعم خطوط الأنابيب تم التحقق منه من خلال الممارسات الهندسية العالمية.
