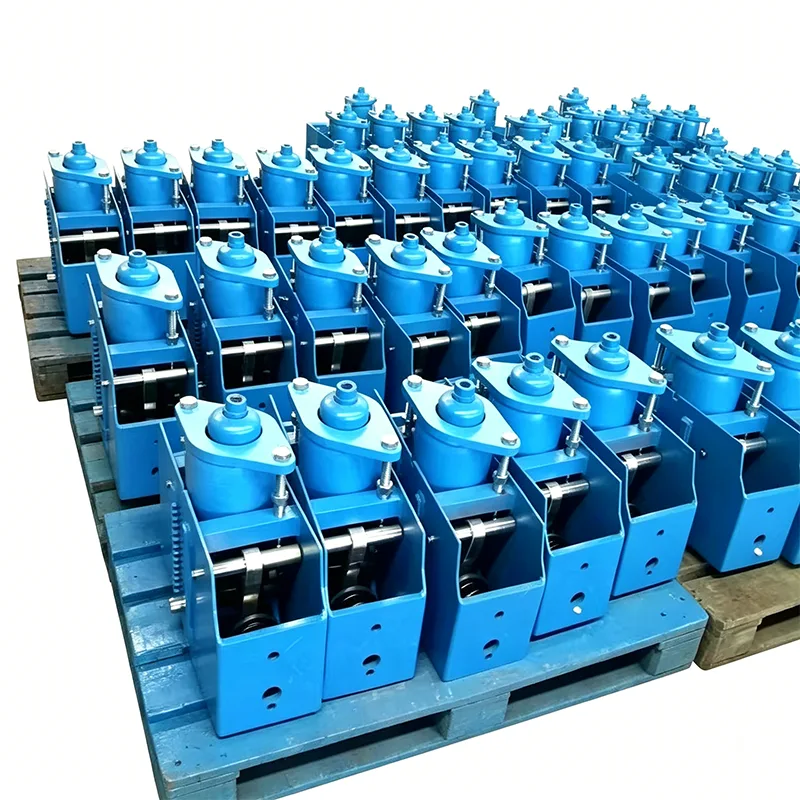

دعم الربيع المستمر الأفقي

في العديد من المواقع الصناعية، المساحة المحدودة فوق خطوط الأنابيب تجعل من المستحيل تركيب دعامات زنبركية رأسية ثابتة. وفي الوقت نفسه، تتطلب بعض خطوط الأنابيب دعمًا من الجانب أو من الأسفل، وتكافح طرق الدعم التقليدية لتلبية متطلبات القوة الثابتة في ظل عمليات الإزاحة الكبيرة. يعد Horizontal Constant Spring Support منتجًا مخصصًا مصممًا خصيصًا لحل هذه المشكلات. يتم تركيبه أفقيًا أسفل خطوط الأنابيب أو بجانبها، مما يوفر قوة دعم ثابتة طوال شوط العمل بأكمله مع التحكم في معدل تغير الحمل في حدود 5%.

منحنى إزاحة الحمل تم الحصول عليه من اختبار النوع لدعم/شماعة زنبركية ثابتة. يمثل المحور الأفقي الإزاحة بينما يمثل المحور الرأسي الحمل. يظل المنحنى أفقيًا تقريبًا عبر مسار العمل الكامل، مما يدل على أن القوة الداعمة تظل ثابتة بشكل أساسي عند انحراف الأنابيب بسبب التمدد الحراري والانكماش.

يتحقق هذا النوع من الاختبار من ثبات الحمل واستقرار السير الكامل والموثوقية التشغيلية لوحدات الزنبرك الثابتة. تخضع جميع وحدات الإنتاج لمعايرة الحمل قبل الشحن، مع التحكم في انحراف الحمل في حدود ±6% وفقًا لمعايير ANSI/MSS-SP-58-2018 وNB/T47038-2013.

تنطبق هذه المنتجات على أنظمة الأنابيب الصناعية ذات الإزاحة الحرارية الكبيرة، بما في ذلك خطوط أنابيب البخار الرئيسية وغيرها من الأنابيب ذات درجة الحرارة العالية والضغط العالي.

مبدأ العمل والميزات الهيكلية

يعمل دعم الزنبرك الأفقي الثابت على أساس مبدأ توازن اللحظة. عندما يتعرض خط الأنابيب للإزاحة الرأسية، يتم تحويل القوة المرنة للزنبرك إلى قوة خرج ثابتة من خلال آلية الربط والكامة الدقيقة. على عكس الدعامات الرأسية، يتم ترتيب مجموعة النوابض بشكل أفقي، مما يؤدي إلى مركز ثقل أقل وتشغيل أكثر استقرارًا، مما يجعلها مناسبة بشكل خاص لأنظمة خطوط الأنابيب ذات الأحمال الكبيرة والإزاحة الكبيرة.

يعتمد دعم الزنبرك الأفقي الثابت القياسي على هيكل إطار ملحوم متكامل، مع المكونات الرئيسية بما في ذلك:

◀  مجموعة نوابض حلزونية أسطوانية مرتبة أفقيًا

◀  نظام ربط التوازن اللحظي عالي الدقة

◀  آلية تعديل الحمل المثبتة على الجانب

◀  جهاز تحديد ثنائي الشوط

◀  مؤشر الإزاحة البصرية

◀  قاعدة تثبيت سفلية

المواصفات الفنية للمنتج

جدول مواصفات شماعات الزنبرك الثابت	مثال
الموديل/السلسلة	الرقم الهيدروجيني، LH، كاليفورنيا، CS، TH
الحمولة (التشغيل)	0.1 كيلو نيوتن - 500 كيلو نيوتن
إجمالي السفر	50 مم، 100 مم، 200 مم، 400 مم
السفر الفعلي	ما يصل إلى 600 ملم
انحراف الحمل (التسامح)	±5% (قياسي) / ±3% (عالي الدقة)
موقف التثبيت	أفقي / عمودي
تشطيب السكن	مجلفن بالغمس الساخن / إيبوكسي
درجة حرارة التشغيل.	-20 درجة مئوية إلى +80 درجة مئوية (محيط)
مادة لفائف الربيع	60Si2Mn / 50CrVA
نطاق تعديل الحمل	±10% (ضبط المجال)

مقارنة مع دعامات الربيع الثابتة العمودية

عنصر المقارنة	دعم الربيع المستمر الأفقي	دعم الربيع الثابت العمودي
طريقة التثبيت	يتم تركيبها أفقيًا أسفل أو بجانب خطوط الأنابيب	يتم تثبيته عموديًا فوق خطوط الأنابيب
مهنة الفضاء	مساحة عمودية منخفضة، مساحة أفقية عالية	مساحة أفقية منخفضة، ومساحة عمودية عالية
موقف مركز الجاذبية	استقرار تشغيلي منخفض وممتاز	متطلبات عالية ومتطلبة لأساس التثبيت
الحمولة القصوى	ما يصل إلى 1000 كيلو نيوتن	عموما لا تتجاوز 500 كيلو نيوتن
راحة الصيانة	عملية جانبية، لا حاجة للتسلق	التشغيل العلوي، يتطلب عمل التسلق
السيناريوهات القابلة للتطبيق	خطوط أنابيب ذات حمولة كبيرة ومساحة علوية محدودة	خطوط أنابيب ذات حمولة صغيرة ومساحة أفقية محدودة

معلمات مواصفات السلسلة الكاملة

نحن نقدم 6 سلاسل قياسية من دعامات النوابض الثابتة الأفقية، والتي تغطي الغالبية العظمى من متطلبات التطبيقات الصناعية:

سلسلة الموديل	نطاق الحمل المقدر (كيلو نيوتن)	الانحراف القياسي (مم)	نطاق درجة حرارة التشغيل (°C)	عامل سلامة التصميم
سداسي كلور حلقي الهكسان-50	1-30	50	-40~+450	1.6
سداسي كلور حلقي الهكسان-100	5-80	100	-40~+450	1.6
سداسي كلور حلقي الهكسان-150	10-150	150	-40~+450	1.6
سداسي كلور حلقي الهكسان-200	20-300	200	-40~+550	1.6
سداسي كلور حلقي الهكسان-300	50-600	300	-40~+550	1.6
سداسي كلور حلقي الهكسان-400	100-1000	400	-196~+550	1.8

تتوافق جميع المنتجات مع معايير GB/T 17116.2-2018، وANSI/ASME B31.1، وDIN 2545.

مزايا الأداء الأساسية

◀  سعة تحميل عالية جدًا: توفر قوة دعم قصوى تبلغ 1000 كيلو نيوتن لتلبية متطلبات خطوط الأنابيب والمعدات الكبيرة

◀  استقرار تشغيلي عالٍ: يوفر الترتيب الأفقي مع مركز ثقل منخفض أداءً زلزاليًا ممتازًا، وقادرًا على تحمل زلازل بقوة 8 درجات

◀  صيانة آمنة ومريحة: يؤدي الضبط الجانبي والفحص إلى إلغاء الحاجة إلى أعمال التسلق، مما يقلل من مخاطر السلامة

◀  قدرة قوية على التكيف مع التركيب: يمكن تركيبها على عوارض خرسانية أو هياكل فولاذية أو أسس المعدات

◀  نطاق تعديل الحمل الواسع: يسمح بالتعديل في الموقع في حدود ±15% من الحمل المقدر

◀  تصميم مغلق بالكامل: يمنع الغبار ومياه الأمطار والوسائط المسببة للتآكل بشكل فعال من دخول الآليات الداخلية

مجالات التطبيق النموذجية

تُستخدم دعامات الربيع الثابتة الأفقية على نطاق واسع في السيناريوهات الصناعية التالية:

◀  خطوط أنابيب البخار الرئيسية وإعادة التسخين في محطات الطاقة الحرارية الكبيرة

◀  خطوط أنابيب وحدات التكسير الهيدروجيني والتكسير الحفزي للسوائل في مصافي البترول

◀  خطوط أنابيب مدخل ومخرج خزان التخزين في محطات الغاز الطبيعي المسال الكبيرة

◀  خطوط أنابيب الهواء الساخن للأفران العالية وخطوط أنابيب تحويل الغاز في مصانع الصلب

◀  أنظمة خطوط أنابيب البخار الجزرية التقليدية في محطات الطاقة النووية

◀  خطوط أنابيب مياه ساخنة كبيرة القطر وذات درجة حرارة عالية للتدفئة المركزية في المناطق الحضرية

التصنيع وضمان الجودة

مع 14 عامًا من الخبرة في تصنيع دعامات النوابض الثابتة، نجحت شركة Yangzhou Tianshun Pipeline في تطبيق دعامات النوابض الثابتة الأفقية على أكثر من 350 مشروعًا صناعيًا حول العالم. تخضع جميع المنتجات لإجراءات صارمة لمراقبة الجودة:

يتم إجراء اختبار داخلي شامل على كل منتج قبل الشحن

قبل الشحن، يمر كل منتج بعملية اختبار داخلية كاملة. تتضمن هذه العملية فحص الأبعاد والفحص البصري، وPMI (التعرف الإيجابي على المواد)، واختبار الصلابة، واختبار MT/PT غير المدمر حيثما ينطبق ذلك، واختبار حمل الزنبرك مع منحنيات إزاحة الحمل، وقياس سمك الطلاء. يتم توفير تقارير اختبار المصنع (FTR) وتقارير اختبار المواد (MTR).

توضيح بشأن اعتماد الطرف الثالث

إن الاختبار الداخلي ليس هو نفسه اختبار الطرف الثالث المعتمد من قبل ILAC. إذا كان هناك حاجة إلى اختبار شاهد من طرف ثالث أو اختبار معملي، فيمكن تقديمه كخدمة اختيارية منفصلة.

خدمات التفتيش الاختيارية لطرف ثالث (يتم عرضها بشكل منفصل)

1. اختبار المواد

تغطي هذه الخدمة تحليل التركيب الكيميائي، واختبار الشد، واختبار تأثير شاربي في درجات الحرارة المنخفضة، واختبار الصلابة.

2. اللحام NDT

تشمل الطرق المتاحة اختبار الجسيمات المغناطيسية (MT)، واختبار اختراق السائل (PT)، واختبار الموجات فوق الصوتية (UT)، واختبار التصوير الشعاعي (RT).

3. اختبار أداء حمل الزنبرك

تم تضمين منحنيات إزاحة الحمل.

4. فحص الحماية من التآكل لطلاء الطلاء بالإيبوكسي بالغمس الساخن

5. اختبار الشاهد ومراقبة المصنع والتفتيش قبل الشحن (PSI)

مميزاتنا المميزة

تم قياسه وفقًا لنظام دعم الأنابيب الدولي LISEGA

يتم قياس دقة تحميل المنتج ومعايير الاختبار وأنظمة التوثيق الخاصة بنا وفقًا لنظام دعم الأنابيب الدولي LISEGA.

أكثر من مجرد مورد محلي قياسي

على عكس الشركات المصنعة المحلية القياسية التي توفر المنتج نفسه فقط، فإننا نوفر منحنى إزاحة الحمل مع كل وحدة زنبركية. نحن نساعد أيضًا في ترتيب اختبارات SGS من طرف ثالث وعمليات التفتيش المعتمدة، وندعم مراجعة المستندات بواسطة مهندسي PE/CPE للمشاريع الخارجية.

دعم الخدمة الحصرية

◀  مسح مجاني في الموقع وتحليل ضغوط خطوط الأنابيب

◀  تصميم مخصص لمساحات التثبيت الخاصة

◀  يقدم المهندسون المحترفون إرشادات التركيب والتشغيل في الموقع

◀  فترة ضمان لمدة 12 شهرًا مع الإصلاح أو الاستبدال مجانًا خلال فترة الضمان

◀  دعم فني مدى الحياة وتوريد قطع الغيار

لمزيد من المعلومات التفصيلية حول دعم الزنبرك الأفقي الثابت أو الاختيار الفني لمشروعك، يرجى الاتصال بفريق المبيعات لدينا.

الأسئلة المتداولة (الأسئلة الشائعة)

س: هل يمكن تركيب دعامات زنبركية أفقية ثابتة على الهياكل الفولاذية؟

ج: نعم. نحن نقدم أشكال قاعدة تركيب متعددة للتكيف مع الأساسات الخرسانية وعوارض الهياكل الفولاذية ومنصات المعدات. بالنسبة للنماذج ذات الأحمال الكبيرة، سنقدم توصيات تصميم الأساس لضمان تلبية قوة التثبيت للمتطلبات.

س: هل يمكن استخدام دعامة الزنبرك الأفقي الثابت في البيئات ذات درجات الحرارة المنخفضة؟

ج: نعم. نحن نقدم نماذج خاصة لدرجات الحرارة المنخفضة التي تعتمد مواد الفولاذ المقاوم للصدأ 304 أو 316L واجتازت اختبارات تأثير درجات الحرارة المنخفضة. يمكن أن تعمل بشكل طبيعي عند درجات حرارة منخفضة تصل إلى -196 درجة مئوية وتكون مناسبة لأنظمة خطوط الأنابيب المبردة مثل الغاز الطبيعي المسال والإيثيلين.

س: ما هو وقت التسليم لمنتجاتك؟

ج: وقت التسليم للنماذج القياسية هو 30-45 يومًا، وللنماذج المخصصة هو 45-60 يومًا حسب التعقيد. بالنسبة للطلبات العاجلة، يمكننا ترتيب الإنتاج السريع مع أقصر وقت للتسليم وهو 20 يومًا.
