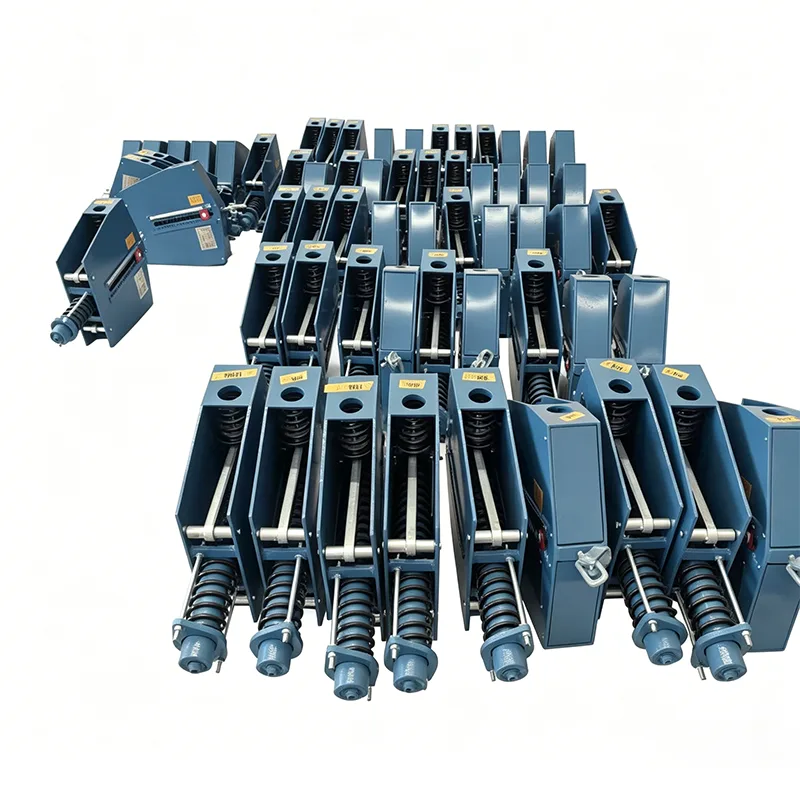

عندما تواجه خطوط الأنابيب إزاحات رأسية كبيرة (تتجاوز 100 ملم) وتكون حساسة للغاية لتغيرات الحمل، فإن معدل تغير الحمل (<25%) للدعامات الزنبركية المتغيرة العادية يمكن أن يؤدي إلى إجهاد مفرط لخطوط الأنابيب، وتلف واجهة المعدات وحتى تمزق خط الأنابيب. يوفر دعم الزنبرك الثابت الرأسي قوة دعم ثابتة تقريبًا (معدل تباين الحمل ≥5%) طوال شوط العمل بأكمله استنادًا إلى مبدأ توازن اللحظة، مما يحل تمامًا تحدي التحكم في الضغط لخطوط الأنابيب ذات الإزاحة الكبيرة.
يستخدم دعم الزنبرك الثابت الرأسي التوازن المتبادل بين قوة الزنبرك واللحظة الناتجة عن آلية الربط. عندما يتحرك خط الأنابيب لأعلى ولأسفل، يتم تعويض تشوه الزنبرك بدقة بواسطة الكامة ونظام الربط، مما يحافظ على استقرار قوة دعم الخرج. يزيل هذا التصميم تمامًا تقلبات الحمل الناتجة عن إزاحة خطوط الأنابيب، مما يحمي خطوط الأنابيب والمعدات المتصلة من الضغط الإضافي.
| جدول مواصفات شماعات الزنبرك الثابت | مثال |
| الموديل/السلسلة | الرقم الهيدروجيني، LH، كاليفورنيا، CS، TH |
| الحمولة (التشغيل) | 0.1 كيلو نيوتن - 500 كيلو نيوتن |
| إجمالي السفر | 50 مم، 100 مم، 200 مم، 400 مم |
| السفر الفعلي | ما يصل إلى 600 ملم |
| انحراف الحمل (التسامح) | ±5% (قياسي) / ±3% (عالي الدقة) |
| موقف التثبيت | أفقي / عمودي |
| تشطيب السكن | مجلفن بالغمس الساخن / إيبوكسي |
| درجة حرارة التشغيل. | -20 درجة مئوية إلى +80 درجة مئوية (محيط) |
| مادة لفائف الربيع | 60Si2Mn / 50CrVA |
| نطاق تعديل الحمل | ±10% (ضبط المجال) |
يعتمد دعم الزنبرك الرأسي الثابت القياسي تصميمًا معياريًا، يتكون من المكونات المستقلة التالية لسهولة الصيانة والاستبدال في الموقع:
◀ مجموعة الزنبرك: نوابض مصنوعة من سبائك عالية القوة تخضع للمعالجة الحرارية المستقرة
◀ آلية توازن اللحظة: كاميرا دقيقة ونظام ربط
◀ جهاز ضبط الحمل: تعديل الترباس العلوي للضبط الدقيق أثناء التشغيل
◀ نظام بيان الإزاحة: لوحة مقياس واضحة توضح إزاحة خط الأنابيب في الوقت الفعلي
◀ مجموعات الاتصال العلوية والسفلية: خيارات اتصال متعددة للتكيف مع ظروف التثبيت المختلفة
◀ مبيت واقٍ: تصميم مغلق بالكامل لمنع دخول الغبار والوسائط المسببة للتآكل
|
عنصر الميزة |
أداء محدد |
القيمة للعملاء |
|
دقة القوة الثابتة |
معدل تباين الحمل أقل من أو يساوي 5%، وهو ما يتجاوز المعايير الوطنية |
يقلل من الضغط على خطوط الأنابيب ويطيل عمر خدمة المعدات |
|
هيكل مدمج |
أصغر بنسبة 30% من دعامات الزنبرك الثابتة الأفقية التقليدية |
يوفر مساحة رف الأنابيب ويسهل التثبيت |
|
سهلة التركيب |
تم تعديلها مسبقًا للحمل المحدد قبل التسليم |
يزيل التصحيح المعقد في الموقع ويقصر فترة البناء |
|
صيانة بسيطة |
تصميم وحدات مع مكونات قابلة للتبديل |
يقلل من وقت التوقف عن العمل ويقلل من تكاليف الصيانة |
|
آمنة وموثوقة |
مجهزة بأجهزة الحد من التحميل الزائد والسكتة الدماغية |
يمنع الضرر العرضي ويضمن سلامة النظام |
|
سلسلة الموديل |
نطاق التحميل (كيلو نيوتن) |
الانحراف المقدر (مم) |
درجة حرارة التشغيل (°C) |
المعايير المعمول بها |
|
VCH-50 |
0.5-20 |
50 |
-40~+450 |
جيجابايت/ت 17116.2 |
|
فش-100 |
2-50 |
100 |
-40~+450 |
جيجابايت/ت 17116.2 |
|
VCH-150 |
5-100 |
150 |
-40~+450 |
جيجابايت/ت 17116.2 |
|
فش-200 |
10-200 |
200 |
-40~+550 |
جيجابايت/ت 17116.2 |
|
VCH-300 |
20-300 |
300 |
-40~+550 |
جيجابايت/ت 17116.2 |
|
فش-400 |
50-500 |
400 |
-196~+550 |
أنسي/ أسم B31.1 |
يعد دعم الزنبرك الرأسي الثابت مناسبًا بشكل خاص لأنظمة خطوط الأنابيب التالية التي تتطلب تركيبًا رأسيًا وإزاحة كبيرة:
◀ خطوط أنابيب البخار الرئيسية وخطوط أنابيب إعادة تسخين البخار في محطات توليد الكهرباء
◀ خطوط أنابيب المعالجة ذات درجة الحرارة العالية والضغط العالي في مصانع تكرير البترول والمصانع الكيماوية
◀ خطوط أنابيب السوائل المبردة في محطات الغاز الطبيعي المسال
◀ خطوط أنابيب الغاز والأكسجين في الفرن العالي في مصانع الصلب
◀ خطوط بخارية رئيسية ذات درجة حرارة عالية للتدفئة المركزية في المناطق الحضرية
◀ مدخل ومخرج يربط خطوط الأنابيب لصهاريج التخزين الكبيرة
◀ فحص ما قبل التثبيت: التحقق من أن طراز المنتج والحمل والانحراف يتوافق مع متطلبات التصميم، والتحقق من عدم وجود أي ضرر أثناء النقل
◀ احتياطات التثبيت: حافظ على الدعم عموديًا مع انحراف لا يتجاوز 1 درجة؛ قم بإزالة جهاز قفل النقل بعد التثبيت
◀ التشغيل قبل التشغيل: ضبط الحمل وفقًا للظروف الفعلية في الموقع لضمان استواء خط الأنابيب
◀ الصيانة اليومية: تحقق من مؤشر الإزاحة ومدى إحكام مسمار التوصيل كل ستة أشهر؛ إجراء فحص شامل سنويا
◀ دورة الاستبدال: يمكن أن يصل عمر خدمة المنتج إلى 15-20 عامًا في ظل ظروف العمل العادية
لقد تم التحقق من دعمنا للزنبرك الرأسي الثابت في العديد من المشاريع الرئيسية في جميع أنحاء العالم، بما في ذلك:
◀ نظام أنابيب البخار الرئيسي لمحطة توليد الطاقة الحرارية بقدرة 300 ميجاوات
◀ مشروع التكرير والتكامل الكيميائي بقدرة 10 مليون طن سنويًا
◀ مشروع خط الأنابيب المبرد لمحطة الغاز الطبيعي المسال
◀ فحص المواد الخام الواردة: تخضع كل دفعة من الفولاذ للتحليل الطيفي واختبار الخصائص الميكانيكية
◀ تصنيع المكونات الرئيسية: يتم استخدام مراكز التصنيع باستخدام الحاسب الآلي لضمان دقة الأبعاد
◀ اختبار أداء الربيع: يخضع كل ربيع لـ 100,000 دورة تعب
◀ الاختبار الكامل لأداء الماكينة: تخضع كل وحدة لاختبار أداء القوة الثابتة لكامل الشوط
◀ الفحص النهائي للمصنع: يتم إصدار وثائق شهادة الجودة الكاملة
نظام إدارة الجودة لدينا معتمد وفقًا لمعايير ISO 9001:2015، وجميع المنتجات تتوافق مع المعايير الدولية بما في ذلك CE وAPI.
◀ اختيار فني مجاني وتحليل ضغوط خطوط الأنابيب
◀ خدمات تصميم مخصصة للمنتجات غير القياسية
◀ إرشادات التثبيت في الموقع والتدريب الفني
◀ فترة ضمان لمدة 12 شهرًا مع دعم فني مدى الحياة
◀ توريد قطع الغيار لحالات الطوارئ مع استجابة خلال 48 ساعة
لمزيد من المعلومات التفصيلية حول دعم الزنبرك الرأسي الثابت، يرجى الاتصال بفريقنا الفني للحصول على مشورة احترافية في الاختيار.
س: ما هو الفرق بين دعامات الزنبرك الثابتة الرأسية والأفقية؟
ج: تكمن الاختلافات الرئيسية في طريقة التثبيت وشغل المساحة. يتم تثبيت دعامات النوابض الثابتة العمودية عموديًا وتشغل مساحة أفقية أقل، مما يجعلها مناسبة لمناطق رفوف الأنابيب الضيقة. يتم تثبيت دعامات النوابض الثابتة الأفقية بشكل أفقي وتشغل مساحة رأسية أكبر، وهي مناسبة للمواقع ذات الإرتفاع الكافي.
س: هل يمكن تعديل حمل دعامة الزنبرك العمودي الثابت لديك في الموقع؟
ج: نعم. تم تجهيز المنتج بمسمار تعديل الحمل المخصص في الأعلى، مما يسمح بالضبط الدقيق أثناء تشغيل خط الأنابيب دون إيقاف التشغيل. نطاق التعديل هو ±10% من الحمل المقدر.
س: هل هذا المنتج مناسب للبيئات ذات درجات الحرارة المنخفضة؟
ج: نعم. نحن نقدم نماذج خاصة لدرجات الحرارة المنخفضة تعتمد مواد مقاومة للتبريد وعمليات معالجة خاصة. يمكن أن تعمل بشكل طبيعي عند درجات حرارة منخفضة تصل إلى -196 درجة مئوية وتكون مناسبة لأنظمة خطوط الأنابيب المبردة مثل LNG.
