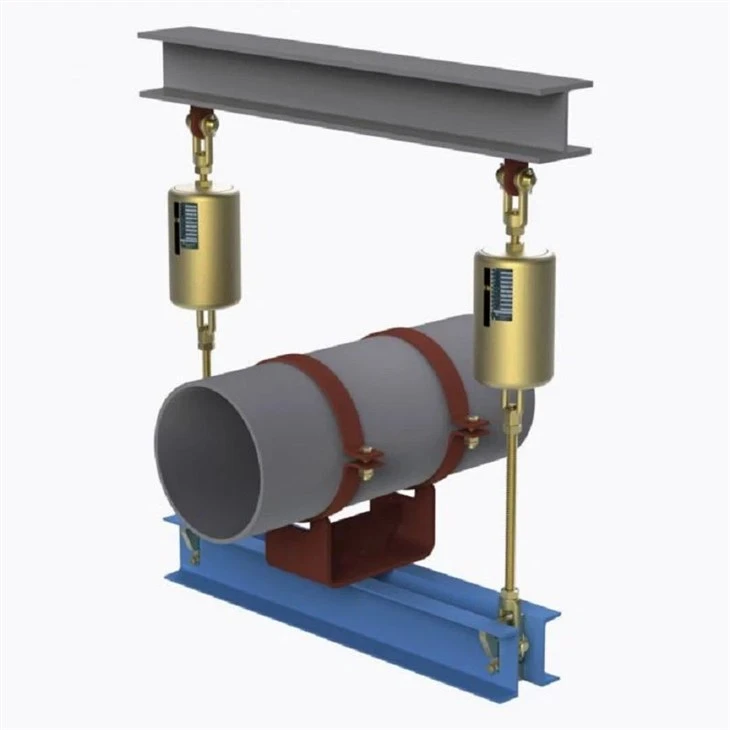

شماعة زنبركية متغيرة قابلة للتعديل للحركة الحرارية لخطوط الأنابيب مع دعم الحمل المتغير

تعد الشماعات الزنبركية المتغيرة، والمعروفة أيضًا باسم الدعامات الزنبركية المتغيرة، أكثر أنواع دعم الأنابيب استخدامًا على نطاق واسع في أنظمة الأنابيب الصناعية. إنها توفر قوة داعمة تختلف بشكل متناسب مع انحراف الزنبرك عندما يتحرك الأنبوب عموديًا بسبب التمدد الحراري أو الانكماش. بالنسبة للتطبيقات التي يكون فيها الإزاحة الحرارية معتدلة ويكون مقدار التحكم في تباين الحمل مقبولاً، توفر الشماعات الزنبركية المتغيرة حلاً مدمجًا وفعالاً من حيث التكلفة مقارنة بدعامات الزنبرك الثابتة.

المصنعة من قبلتكنولوجيا خطوط الأنابيب يانغتشو تيانشون، تستخدم الشماعات الزنبركية المتغيرة لدينا نوابض لولبية من سبائك الفولاذ عالية الجودة موضوعة في غلاف فولاذي قوي. عندما يتحرك الأنبوب لأعلى أو لأسفل من موضع تركيبه، ينضغط الزنبرك أو يمتد وفقًا لذلك، مما يغير قوة التفاعل بما يتناسب طرديًا مع مسافة السفر ومعدل الزنبرك. تتم معايرة كل وحدة في المصنع للحمل البارد والحمل الساخن واتجاه السير المحدد، مما يضمن أداء يمكن التنبؤ به بدءًا من التثبيت وحتى التشغيل.

المواصفات الفنية للمنتج

خصائص التصميم وتنوع الأحمال

المعلمة الرئيسية عند اختيار علاقة زنبركية متغيرة هي نسبة تباين الحمل - الفرق بين الحمل البارد والساخن مقسومًا على حمل التشغيل. تتطلب معظم المواصفات الهندسية أن تظل هذه القيمة أقل من 25% للخدمة العامة وأقل من 6% لتوصيلات المعدات الحيوية. عندما تكون الإزاحة كبيرة بما يكفي بحيث يتجاوز تباين الحمل الحدود المقبولة، يتم تحديد الشماعات الزنبركية الثابتة بدلاً من ذلك.

تم تصميم دعامات الزنبرك المتغيرة القياسية الخاصة بنا للحفاظ على تباين الحمل ضمن حدود المشروع النموذجية عبر نطاق العمل الكامل، ويتم تمييز كل وحدة بوضوح بمعدل الزنبرك وإعدادات الحمل البارد واتجاه السير لسهولة التركيب والتشغيل.

السلسلة القياسية والنطاق الفني

نحن نقدم شماعات زنبركية متغيرة في تكوينات تركيب متعددة بما في ذلك التصميمات المعلقة من الأعلى، والمثبتة على القاعدة، والمثبتة على الجانب، والتي تغطي سعات التحميل من حوالي 0.02 كيلو نيوتن إلى 40 كيلو نيوتن عبر أحجام النوابض القياسية. تشمل نطاقات السفر القياسية 30 مم، و60 مم، و90 مم، و120 مم، و150 مم، مع توفر رحلات خاصة عند الطلب.

يتم إنتاج عناصر الزنبرك من الفولاذ الزنبركي 60Si2Mn أو 50CrVA، وتتوفر العلب بتشطيبات مجلفنة بالغمس الساخن، أو مطلية بالإيبوكسي، أو من الفولاذ المقاوم للصدأ للبيئات المسببة للتآكل. يتم تصنيف الوحدات القياسية لدرجات حرارة التشغيل المحيطة من -20 درجة مئوية إلى +200 درجة مئوية، مع توفر خيارات النوابض المصنوعة من السبائك ذات درجة الحرارة العالية لتطبيقات الحرارة الشديدة مثل أنابيب الفرن والغلايات.

تم تجهيز كل دعامة زنبركية متغيرة بمقياس سفر، ومؤشر تحميل، ولوحات توقف علوية وسفلية. تسمح وصلات القضبان الملولبة في الأعلى والأسفل بالتعديل الرأسي البسيط أثناء التثبيت، ويمكن التحقق من إعدادات التحميل في الموقع مقابل بيانات لوحة الاسم.

المعايير والمواد والخيارات المخصصة

تم تصنيع الشماعات الزنبركية المتغيرة الخاصة بنا وفقًا لمعايير GB/T 17116.1/.2/.3 وهي قابلة للتبديل بالكامل مع المعايير الدولية بما في ذلك MSS SP-58، وASME B31.1، وASME B31.3، وEN 13480-3. يتم الحفاظ على إمكانية تتبع المواد طوال فترة الإنتاج، وتخضع جميع النوابض للإعداد المسبق واختبار الحمل قبل التجميع.

بالنسبة للمشاريع المتخصصة، نقوم بتوريد الشماعات الزنبركية المصنوعة من الفولاذ المقاوم للصدأ، ومجموعات دعم الأنابيب المعزولة، والوحدات ذات الطلاءات الخاصة للخدمات البحرية أو خدمات تحلية المياه. نقوم أيضًا بتصنيع دعامات الأنابيب المعزولة مسبقًا ودعامات أحذية الأنابيب التي تتكامل مباشرةً مع مجموعة الشماعات الزنبركية المتغيرة الخاصة بنا للحصول على حلول دعم الخط الكامل.

التطبيقات النموذجية

يدعم الربيع المتغيريتم تركيبها على كل أنواع العمليات وأنابيب المرافق تقريبًا حيث تحدث حركة حرارية عمودية. تشمل التطبيقات الشائعة خطوط البخار ومياه التغذية في محطات توليد الطاقة، وأنابيب عمليات التكرير، وحلقات المبادلات الحرارية لمصانع الكيماويات، وشبكات التدفئة المركزية، وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) في المباني التجارية الكبيرة. يتم استخدامها أيضًا جنبًا إلى جنب مع دعامات الأنابيب الصلبة على الخطوط التي تتطلب فيها النقاط المحددة فقط تعويض الحركة.

بالنسبة لأنظمة الأنابيب ذات الأحمال الديناميكية مثل المطرقة المائية أو الأحداث الزلزالية أو اهتزاز المضخة، غالبًا ما يتم دمج الشماعات الزنبركية المتغيرة مع المصدات الهيدروليكية التي تقيد الحركة الديناميكية مع السماح بالإزاحة الحرارية الحرة. عندما يكون النمو الحراري كبيرًا جدًا بالنسبة لوحدة متغيرة، نوصي بالترقية إلى الشماعات الزنبركية الثابتة عند نقاط الدعم المحددة تلك.

مجموعة المنتجات التكميلية

تشتمل مجموعة دعم الأنابيب الأوسع لدينا على دعامات زنبركية ثابتة، وشماعات ودعامات صلبة، ودعامات أحذية الأنابيب، ودعامات الأنابيب المعزولة مسبقًا للخطوط الباردة والمبردة، والمصدات الهيدروليكية. بالنسبة لأنظمة الأنابيب التي تتطلب أيضًا امتصاص الحركة المحورية أو الجانبية أو الزاوية، نقوم بتصنيع وصلات تمدد المنفاخ المعدنية، وصلات التمدد المطاطية، ووصلات التمدد القماشية التي يمكن تحديدها مع دعامات الزنبرك الخاصة بنا كحل أحادي المصدر.

الجودة والخدمة

يتم اختبار كل علاقة زنبركية متغيرة حسب التحميل والتحقق من أبعادها في منشأة الاختبار الداخلية لدينا قبل الشحن، بموجب نظام إدارة الجودة ISO 9001:2015. نحن ندعم العملاء بدءًا من اختيار الزنبرك الأولي وحساب الحمل وحتى إرشادات التثبيت وخدمة ما بعد البيع. يتم الرد على الاستفسارات خلال 24 ساعة، وتتراوح مهلة الإنتاج القياسية من 10 إلى 20 يوم عمل اعتمادًا على الحجم والتكوين. مع أكثر من 14 عامًا في توريد دعامات الأنابيب ووصلات التمدد للمشاريع في أكثر من 45 دولة، فإننا نقدم كلاً من الوحدات القياسية والكتالوجية والوحدات المصممة خصيصًا لمقاولي EPC والمستخدمين النهائيين على مستوى العالم.

الأسئلة المتداولة

ماذا تعني "نسبة تباين الحمل" على دعم الزنبرك المتغير؟

تباين الحمل هو الفرق بين الحمل البارد (المثبت) والحمل الساخن (التشغيل)، معبرًا عنه كنسبة مئوية من حمل التشغيل. يتم تحديده من خلال معدل الزنبرك مضروبًا في السفر الحراري مقسومًا على حمل التشغيل. تحدد معظم مواصفات المشروع هذه القيمة بحد أقصى 25% للأنابيب القياسية.

هل يمكن تركيب علاقة زنبركية متغيرة في أي اتجاه؟

لا، لقد تم تصميم الشماعات الزنبركية المتغيرة للحركة العمودية ويجب تثبيتها بحيث يكون محور الزنبرك عموديًا. سيؤدي التثبيت الأفقي أو المائل إلى الربط، ونقل الحمل بشكل غير صحيح، والتآكل المبكر. بالنسبة للأحمال الأفقية أو التقييد الجانبي، يجب تحديد الدعامات الصلبة أو أحذية الأنابيب أو المصدات بشكل منفصل.

ما هي درجة الحرارة القصوى التي يمكن أن تتحملها الشماعات الزنبركية المتغيرة؟

تم تصنيف وحدات الفولاذ الكربوني القياسية مع نوابض من سبائك الفولاذ للخدمة المستمرة حتى 200 درجة مئوية تقريبًا. بالنسبة للأنابيب ذات درجة الحرارة المرتفعة مثل خطوط البخار عالية الضغط أو توصيلات الغلايات، فإننا نقدم مواد زنبركية ذات درجة حرارة عالية وتكوينات دعم معزولة. اتصل بفريقنا الهندسي لمعرفة ظروف التشغيل الخاصة بك لاختيار المواد المناسبة.

هل تقدمون حسابات اختيار الربيع؟

نعم. يمكن لفريقنا الهندسي المساعدة في اختيار الزنبرك إذا قمت بتوفير حجم الأنبوب، ووزن التشغيل، وحجم واتجاه الإزاحة الحرارية، وأي متطلبات لمواصفات المشروع. يمكننا أيضًا مراجعة جداول الدعم الحالية والتوصية بالدعم المتغير أو الثابت المناسب لكل موقع.

ما هي المهلة الزمنية لشماعات الزنبرك المتغيرة القياسية؟

يتم عادةً شحن وحدات الكتالوج القياسية في غضون 10 إلى 20 يوم عمل، اعتمادًا على حجم الطلب وحمل الإنتاج الحالي. قد تضيف التشطيبات المخصصة أو الرحلات الخاصة أو تكوينات الفولاذ المقاوم للصدأ بضعة أيام إضافية. يمكن مناقشة التسليم السريع في وقت الطلب.

ما هي الوثائق التي تأتي مع الطلب؟

يشتمل العرض القياسي على قائمة التعبئة ولوحات أسماء المنتجات مع رقم الزنبرك وتصنيف الحمولة وبيانات السفر. يمكن توفير تقارير اختبار المواد (MTRs)، وسجلات معايرة حمل الزنبرك، وتقارير فحص الأبعاد عند الطلب. يتوفر أيضًا فحص الطرف الثالث من قبل الهيئات المعتمدة للمشاريع التي تتطلب ذلك.

هل يمكنك توفير مجموعات دعم الأنابيب الكاملة بما في ذلك أحذية الأنابيب والمشابك؟

قطعاً. نقوم بتوريد الشماعات الزنبركية المتغيرة كوحدات مستقلة أو كمجموعات دعم مجمعة بالكامل بما في ذلك مشابك الأنابيب، ودعامات أحذية الأنابيب، وشدادات المقطورة، والقضبان الملولبة، وأجهزة التوصيل الهيكلية. تتوفر أيضًا مجموعات دعم الأنابيب المعزولة مسبقًا للخدمة الباردة أو المبردة كحزمة واحدة جاهزة للتثبيت.
