تقوم شركة Yangzhou Tianshun بتصنيع الشماعات الزنبركية المتغيرة لقطاعات الطاقة والبتروكيماويات والصناعة من مصنع تبلغ مساحته 35000 متر مربع في جيانغسو، الصين. تم تصميم متغيراتنا ذات درجات الحرارة العالية للتعامل مع درجات حرارة سطح الأنابيب أعلى بكثير من درجة الحرارة المحيطة مع الحفاظ على أداء الحمل المتوقع. أربعة عشر عامًا من الخبرة المخصصة في دعم الأنابيب ونظام الجودة المعتمد وفقًا لمعيار ISO 9001:2015 يدعم كل وحدة نشحنها إلى أكثر من 45 دولة.
ليس كل تشغيل للأنابيب يتطلب حملاً ثابتًا. عندما يكون الإزاحة الحرارية محدودة، توفر الشماعة الزنبركية المتغيرة حلاً موثوقًا وموفرًا للتكلفة. ومع توسع الأنبوب أو تقلصه عموديًا، تتغير قوة الدعم ضمن نطاق معروف ومتحكم فيه. تم ضبط حجم الزنبرك بحيث يظل هذا الاختلاف في الحمل ضمن الحدود التي حددها تحليل إجهاد الأنبوب، مما يمنع الضغط الزائد على المعدات المتصلة مع الحفاظ على دعم الأنبوب بشكل صحيح من البارد إلى الساخن.
بالنسبة للخدمة في درجات الحرارة العالية، يتجاوز التصميم ملفات الزنبرك القياسية. يمكن أن تؤدي درجات حرارة الأنابيب المرتفعة إلى إشعاع أو توصيل الحرارة إلى مجموعة التعليق، مما يؤدي إلى تليين الفولاذ الزنبركي العادي وتحويل الحمل المعاير. تعالج الشماعات الزنبركية المتغيرة ذات درجة الحرارة العالية هذا الأمر من خلال اختيار المواد وحماية السطح التي تحافظ على معدل الزنبرك المحدد ونطاق التحميل عبر غلاف التشغيل.
تفقد الينابيع القياسية قوتها وتترهل عندما ترتفع درجات الحرارة. نقوم باختيار مواد الملف المناسبة للتعرض الفعلي. في الظروف المرتفعة إلى حد ما والتي تصل إلى 150 درجة مئوية، يحتفظ 50CrVA أو 60Si2Mn بخصائص ميكانيكية مستقرة. عندما تصل درجات الحرارة إلى 300 درجة مئوية أو أعلى، يتم تحديد السبائك القائمة على النيكل مثل Inconel X-750. تأتي كل عملية تسخين للمواد مصحوبة بشهادات المطحنة الكاملة وسجلات التتبع، مما يؤكد تطابق التركيبة والمعالجة الحرارية مع الدرجة المطلوبة.
تنتج علاقة الزنبرك المتغيرة قوة مختلفة عند الوضع البارد، ووضع التشغيل الساخن، وكل نقطة وسيطة. يعمل مهندسو التصميم لدينا مع اختلاف الحمل المسموح به من تقرير إجهاد الأنابيب الخاص بالعميل ويختارون زنبركًا يحد من الانحراف، عادةً إلى 15% أو 25% من حمل العمل، على الرغم من إمكانية استيفاء حدود أكثر صرامة عند الحاجة. يتم ضبط كل وحدة واختبارها على طاولة معايرتها للتحقق من أن الحمل في الوضعين البارد والساخن يقع ضمن النطاق المحدد.
يتم تشطيب الهيكل والمكونات الهيكلية بالجلفنة بالغمس الساخن أو طلاء الإيبوكسي بدرجة حرارة عالية بشكل قياسي. بالنسبة للتعرض للحرارة الشديدة أو الدورية بشكل خاص، فإننا نقدم طبقات عازلة حرارية إضافية أو نقوم بتصنيع الهيكل من الفولاذ المقاوم للصدأ. تمنع هذه الإجراءات التقشر والصدأ وتدهور السطح الذي قد يتداخل مع حركة الزنبرك على مدار سنوات من الخدمة.
يسمح برغي تعديل الحمل ومقياس القرص، المحدد بخطوات 2%، لفريق الموقع بضبط الحمل المثبت بنسبة تصل إلى ±10% إلى ±20%، وفقًا للطراز. تعد قابلية الضبط الميدانية هذه ذات قيمة عندما تختلف حالة التثبيت قليلاً عن رسم التصميم، أو عندما يتغير توجيه الأنابيب أثناء البناء.
تتضمن كل علاقة توقفات سفر علوية وسفلية للحماية من الضربات الزائدة. يتيح ميزان السفر المرئي بوضوح لموظفي التركيب والصيانة التأكد من الموقع الحالي بنظرة سريعة. يتم قفل وضع الضبط المسبق البارد بواسطة توقفات سفر قابلة للإزالة، مما يسمح بمواصلة الاختبار الهيدروستاتيكي والتنظيف الكيميائي دون انحراف الزنبرك.
|
جدول مواصفات الشماعات الزنبركية المتغيرة |
مثال |
|

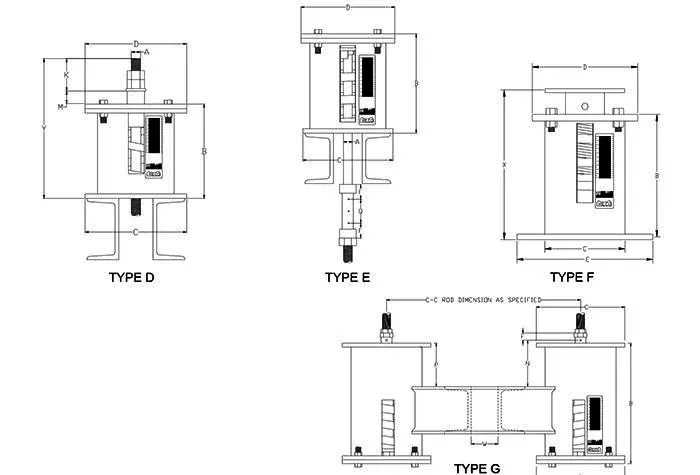

نوع/تكوين الحظيرة |
النوع أ، ب، ج، د، ه، و، ز |
|
حجم الربيع / لا. |
رقم 0 - رقم 22 |
|
نطاق السفر |
30 مم، 60 مم، 90 مم، 120 مم، 180 مم |
|
حمل التشغيل |
0.2 كيلو نيوتن - 400 كيلو نيوتن |
|
الحمل المثبت (الحمل البارد) |
كيلو نيوتن / كجم |
|
حمل التشغيل (الحمل الساخن) |
كيلو نيوتن / كجم |
|
اتجاه الحركة |
لأعلى / للأسفل |
|
التباين (%) |
≥ 25% (قياسي) |
|
المعالجة السطحية |
تراجع الساخنة جالف / رسمت |
|
مواد الإسكان |
الكربون الصلب (Q235/Q355) |
يتم التعامل مع الرحلات المخصصة وتقييمات التحميل والمواد ذات درجة الحرارة العالية كجزء من إمداداتنا المنتظمة. عند تقديم الاستفسار نقوم بالتحويل بين المعايير الدولية والتأكد من التوافق الفني قبل التصنيع.
يحكم نظام الجودة المعتمد ISO 9001 الخاص بنا كل خطوة، بدءًا من فحص الأسلاك الزنبركية الواردة وحتى اختبار الحمل النهائي. يتم ضبط كل علاقة زنبركية متغيرة درجة الحرارة العالية مسبقًا على الحمل البارد المحدد من قبل العميل والسفر على مقعد الاختبار الخاص بنا. نقوم بتسجيل الأحمال في المواضع الباردة والمتوسطة والساخنة ونتأكد من أن التباين ضمن حدود التسامح. يتم الاحتفاظ بهذه السجلات لحزمة التتبع الكاملة ويمكن توفيرها مع الشحنة.
يمكن تتبع شهادات المواد الخاصة بالملفات الزنبركية والفولاذ الهيكلي والطلاءات الواقية إلى الحرارة أو الدفعة. عندما تتطلب المشاريع الامتثال لمعايير ASME أو EN أو قواعد الأنابيب الدولية الأخرى، فإننا نقدم حزم الوثائق اللازمة للموافقة.
تدعم هذه الشماعات أنظمة الأنابيب ذات درجة الحرارة المتوسطة والعالية حيث يوجد إزاحة رأسية ولكنها ليست شديدة. تشمل التركيبات النموذجية خطوط البخار المساعدة، وأنابيب مياه تغذية الغلايات، وخطوط مدخل ومخرج المقتصد، ودوائر الزيت الساخن في المصافي والمصانع الكيماوية، وتوزيع البخار متوسط الضغط في المنشآت الصناعية، وقنوات الهواء ذات درجة الحرارة العالية. في كل حالة، تستوعب العلاقة الحركة العمودية مع الحفاظ على إجهاد الأنبوب ضمن حدود التصميم، دون تكلفة ومظروف دعم الحمل الثابت.
يعود القرار إلى تباين الحمل المسموح به. إذا كان تقرير ضغط الأنابيب الخاص بك يسمح بتغيير الحمل بين الوضعين البارد والساخن، فإن الشماعة الزنبركية المتغيرة توفر دعمًا موثوقًا بتكلفة أقل. عندما لا يقبل الأنبوب أي تغيير ذي معنى، يلزم وجود علاقة زنبركية ثابتة. يمكن لفريقنا الهندسي مراجعة بيانات الحمل والسفر والتوصية بالنوع المناسب.
مع سبائك الفولاذ الزنبركي القياسية مثل 50CrVA، يمكن أن تعمل العلاقة بشكل موثوق في البيئات التي يصل فيها ملف الزنبرك نفسه إلى حوالي 150 درجة مئوية إلى 200 درجة مئوية. بالنسبة لدرجات حرارة الربيع التي تصل إلى 350 درجة مئوية، ننتقل إلى السبائك القائمة على النيكل مثل Inconel X-750. لا تحتاج إلى تحديد السبيكة بنفسك؛ شارك درجة حرارة التعرض الربيعية المتوقعة وسيقوم مهندسونا باختيار المادة الصحيحة.
نطاقنا القياسي يغطي 0.5 كيلو نيوتن إلى 250 كيلو نيوتن. يتم التعامل مع الأحمال خارج هذا النطاق كهندسة مخصصة. لقد تم إنتاج واختبار دعامات خط الأدوات الصغيرة والشماعات الثقيلة لخطوط البخار الرئيسية في منشأتنا.
بالإضافة إلى الجلفنة بالغمس الساخن والإيبوكسي ذو درجة الحرارة العالية، يمكننا تطبيق الطلاءات القائمة على السيليكون المعالج حراريًا، أو الهالار، أو تصنيع الغلاف من الفولاذ المقاوم للصدأ. إذا كان موقعك ساحليًا أو بعيدًا عن الشاطئ أو عدوانيًا كيميائيًا، فاذكر ذلك أثناء الاستفسار وسنوصي بنظام حماية مناسب.
نعم. تأتي كل علاقة مزودة بدليل تركيب موجز يغطي الرفع والإيقاف المضبوط مسبقًا والتحقق من التحميل. كما نقدم أيضًا تعليمات مفصلة للتشغيل حتى يتمكن فريق الموقع من تأكيد التشغيل الصحيح قبل التسليم.
يمكن تصنيع النماذج القياسية التي تحتوي على مواد زنبركية مخزنة بشكل شائع وإعدادها مسبقًا واختبارها في غضون أربعة إلى ستة أسابيع. قد تعمل السبائك المخصصة وقدرات التحميل الأكبر على تمديد هذا، ونحن نؤكد الجدول الزمني في وقت عرض الأسعار.
عندما تتصل بنا بخصوص علاقة زنبركية متغيرة الحرارة العالية، فإن مدير حساب متخصص يتمتع بالمعرفة الهندسية لدعم الأنابيب يتولى استفسارك. نقوم بمراجعة ظروف التشغيل الخاصة بك، بما في ذلك درجة الحرارة، والسفر، والحمل، ورمز التصميم المطبق، ونقدم توصية فنية في غضون 24 ساعة. يتم التعامل مع المواد الزنبركية المخصصة، والرحلات غير القياسية، والتجهيزات النهائية المحددة، والوثائق الخاصة بالمشروع على أنها أعمال عادية، وليست استثناءات خاصة.
بعد التسليم، نظل متاحين لدعم التثبيت وإرشادات الصيانة. أكثر من 70% من أعمالنا تأتي من الطلبات المتكررة، والتي نعتبرها أقوى تأييد لأداء منتجاتنا على مدى آلاف الدورات الحرارية.
