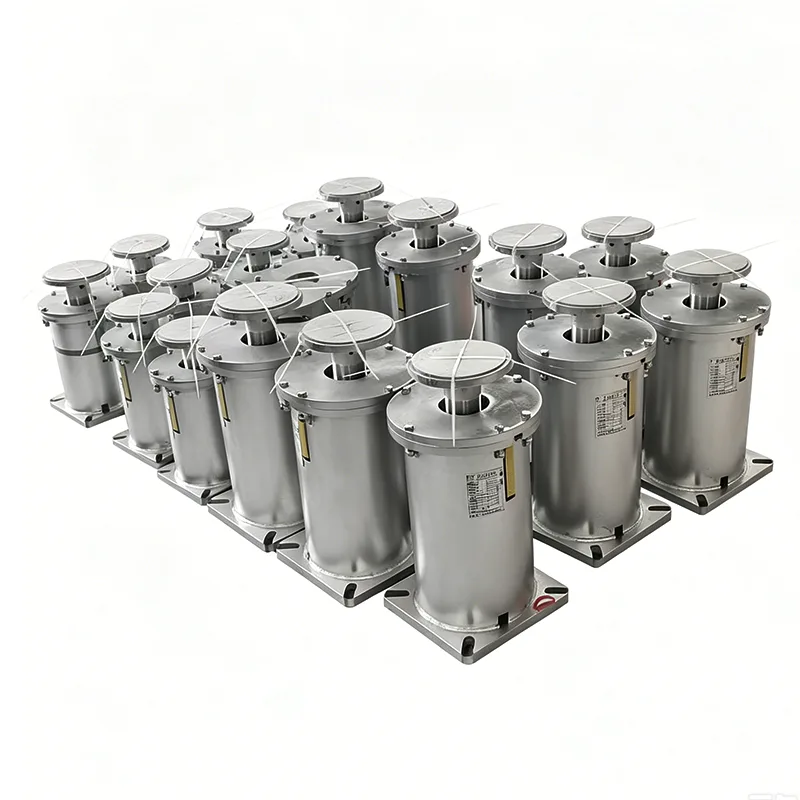

دعامات زنبركية متغيرة قابلة للتعديل للحركة الحرارية لخطوط الأنابيب بأحمال متغيرة

ليس كل أنبوب يحتاج إلى قوة دعم ثابتة. في الواقع، معظم الخطوط التي نتعامل معها - أنابيب المعالجة، ورؤوس المرافق، وخطوط مياه التبريد - تعمل بشكل جيد مع دعامة زنبركية متغيرة. فيتيانشون، لقد قمنا بتوريد وحدات النوابض المتغيرة من مصنعنا في يانغتشو لمدة 14 عامًا، ومن المحتمل أنها النوع الأكثر شيوعًا من دعامات النوابض التي نقوم بشحنها. إذا كنت قد مشيت عبر حامل أنابيب لمحطة توليد الطاقة أو مصفاة، فمن المحتمل أن تكون العلب الزنبركية التي رأيتها معلقة من الفولاذ أو موضوعة على أعمدة على شكل حرف T عبارة عن دعامات زنبركية متغيرة.

يوضح هذا الشكل منحنى أداء إزاحة الحمل للدعامة/الشماعة الزنبركية المتغيرة، بما في ذلك المعلمات الرئيسية للحمل والإزاحة للتحقق من دقة حمل المنتج وموثوقيته التشغيلية.

تخضع كل وحدة لمعايرة الحمل واختبار الأداء قبل الشحن. يتم التحكم في انحراف حمل الإعداد في حدود ±5%، بما يتوافق مع المعايير الدولية ANSI/MSS-SP-58-2018 بالإضافة إلى NB/T47039-2013.

تلبي المنتجات المتطلبات الفنية لأنظمة الطاقة والبتروكيماويات وأنظمة الأنابيب الصناعية الأخرى. وفقًا لـ MSS-SP-58-2018، يجب ألا يتجاوز الحد الأقصى المسموح به لتغير الحمل لوحدات الزنبرك المتغيرة 25% من الحمل الساخن التشغيلي خلال رحلة العمل الكاملة.

المواصفات الفنية للمنتج

جدول مواصفات الشماعات الزنبركية المتغيرة	مثال
نوع/تكوين الحظيرة	النوع أ، ب، ج، د، ه، و، ز
حجم الربيع / لا.	رقم 0 - رقم 22
نطاق السفر	30 مم، 60 مم، 90 مم، 120 مم، 180 مم
حمل التشغيل	0.2 كيلو نيوتن - 400 كيلو نيوتن
الحمل المثبت (الحمل البارد)	كيلو نيوتن / كجم
حمل التشغيل (الحمل الساخن)	كيلو نيوتن / كجم
اتجاه الحركة	أعلى / أسفل
التباين (%)	≥ 25% (قياسي)
المعالجة السطحية	تراجع الساخنة جالف / رسمت
مواد الإسكان	الكربون الصلب (Q235/Q355)

الفكرة واضحة ومباشرة: عندما يتحرك الأنبوب لأعلى أو لأسفل بسبب التمدد الحراري، ينضغط الزنبرك الداخلي أو يرتاح، وتتغير القوة الداعمة قليلاً. هذا هو الجزء "المتغير". يمكن التنبؤ بتغيير القوة ويظل ضمن النطاق الذي سمح به مهندس ضغط الأنابيب لديك بالفعل. عندما يكون تباين الحمل المسموح به، على سبيل المثال، 15% أو 20%، فلن تكون هناك حاجة إلى إنفاق المزيد علىدعم الربيع المستمر. يمكنك الحصول على نفس الوظيفة - امتصاص السفر العمودي، وحمل الوزن - بتكلفة أقل وبتصميم أبسط وأكثر إحكاما. لهذا السبب، غالبًا ما تدرج مواصفات المشروع دعم الزنبرك المتغير كإعداد افتراضي، ولا تستدعي سوى النوع الثابت لنقاط الارتباط الحرجة.

يدعم الربيع المتغير في الصورة الأكبر

على حامل الأنابيب، نادرًا ما يتم وضع دعامة زنبركية متغيرة بمفردها. عادةً ما يتم العمل جنبًا إلى جنب مع دعامات الأنابيب الصلبة وأحذية الأنابيب التي تتحمل الوزن الساكن وتوجه الأنبوب. يتعامل الزنبرك المتغير مع الحركة العمودية. عندما يتم تركيب نفس عنصر الزنبرك في مجموعة متصلة من الأعلى معلقة من الفولاذ العلوي، غالبًا ما يُطلق على الإعداد بأكمله اسم شماعة زنبركية - فهي لا تزال آلية زنبركية متغيرة، يتم تركيبها رأسًا على عقب. وفي الخطوط الباردة المعزولة، غالبًا ما ترى دعم الزنبرك مقترنًا بدعامة الأنابيب المعزولة مسبقًا عند نقطة اتصال الأنابيب، لذلك لا يتم سحق العزل ولا يتعرق الأنبوب البارد.

ماذا يوجد داخل دعم الربيع المتغير

نحن نحافظ على تصميمنا بسيطًا وقويًا. فيما يلي نظرة على مواد البناء النموذجية التي نستخدمها:

عنصر	مادة	لماذا نستخدمها
ربيع لفائف	60Si2MnA أو 50CrVA فولاذ نابض	عمر تعب طويل، تم إعداده مسبقًا وتم اختباره بواسطة الحمل
السكن (يمكن)	فولاذ كربوني Q235B، مطلي باللون الأزرق RAL 5015	قوي، قابل للحام، مقاوم للعوامل الجوية
غطاء الربيع / شفة التحميل	Q235B أو 20# الفولاذ المطروق	ينقل حمولة الأنابيب إلى الزنبرك بالتساوي
مؤشر السفر والمقياس	الفولاذ المقاوم للصدأ أو الألومنيوم المؤكسد	قراءة واضحة، لن تصدأ
الاتصال السفلي (جلبة مترابطة أو شفة)	الكربون الصلب A105	معيار NPT أو ذات حواف لكل طلب

جميع أسلاك الزنبرك تأتي مع شهادات اختبار المطحنة. لقد قمنا بتصوير الزنبركات وإعدادها مسبقًا قبل التجميع - مما يتخلص من أي مجموعة أولية ويضمن تطابق منحنى انحراف الحمل مع بيانات التصميم.

المعايير التي نعمل عليها

ANSI/MSS SP-58 - يحكم تصميم وتصنيع دعم الأنابيب

ASME B31.3 – أنابيب المعالجة، والتي يشار إليها على نطاق واسع بواسطة EPCs

GB/T 17116 - المعيار الصيني لشماعات ودعامات الأنابيب

شهادة المواد EN 10204 3.1 كمعيار لطلبات التصدير

يدير مصنعنا نظام إدارة الجودة ISO 9001:2015. يتم توثيق كل خطوة، بدءًا من الفولاذ الوارد وحتى اختبار الحمل النهائي.

الأسئلة المتداولة

س1: ما هو مقدار تباين الحمل الذي يجب أن أتوقعه؟

عادة ما بين 10% و25% من الحمل الساخن، اعتمادًا على صلابة الزنبرك وحركة الأنبوب. سيخبرك تقرير ضغط الأنابيب الخاص بك بالتنوع المسموح به. إذا أظهر التقرير حدًا ضيقًا - على سبيل المثال أقل من 5% - عندها يمكنك التبديل إلى دعم زنبركي ثابت. بالنسبة لكل شيء آخر، المتغير جيد.

س2: ما هي المعلومات التي تحتاجها لتحديد أو اقتباس دعم زنبركي متغير؟

أرسل لنا الحمل الساخن والحمل البارد ومقدار واتجاه الحركة العمودية (لأعلى أو لأسفل). يساعد رسم دعم الأنابيب المميز أو الضغط متساوي القياس. سنختار الحجم والسلسلة المناسبة للزنبرك، ونرسل لك ورقة بيانات تحتوي على جميع القيم المحسوبة قبل أن نبدأ التصنيع.

Q3: هل دعامات الزنبرك المتغيرة قابلة للتبديل مع العلامات التجارية الأخرى؟

من حيث الوظيفة، نعم. يمكننا مطابقة نطاقات التحميل وأبعاد الأظرف مع سلاسل الصناعة الأكثر شيوعًا (النوع A، B، C، D، E، F، G وفقًا لـ MSS SP-58). إذا كان مشروعك يحتوي بالفعل على أرقام أجزاء خاصة ببائع محدد، فامنحنا تلك الأرقام وسنقوم بإسنادها. فقط انتبه إلى احتمال وجود اختلافات طفيفة في الأبعاد — وسنقوم بالإبلاغ عنها قبل الطلب.

س 4: ما هو وقت التسليم النموذجي؟

وحدات نطاق التحميل القياسية: 20-25 يومًا. إذا كنت بحاجة إلى مبيت غير قياسي، أو طلاء خاص، أو زخرفة من الفولاذ المقاوم للصدأ، فانتظر 30-40 يومًا. نحن نحتفظ بمخزون جيد من الملفات الزنبركية الشائعة ومكونات العلبة، مما يؤدي إلى تسريع الأمور.

س 5: هل يمكنني الحصول على نموذج أولي أو عينة ما قبل الإنتاج؟

نعم. بالنسبة للمشاريع الكبيرة، يمكننا بناء وحدة عينة واحدة أو وحدتين للموافقة عليها قبل الدخول في الإنتاج الكامل. غالبًا ما يمكن إضافة تكلفة العينة إلى الطلب الرئيسي.

اختبار التحميل ليس اختياريًا

يتم اختبار الحمل لكل دعامة زنبركية متغيرة تخرج من الباب. نقوم بضبط الزنبرك على الحمل البارد المحدد، ثم نقوم بتشغيله عبر الحركة الكاملة عدة مرات، مع فحص الحمل في الوضعين البارد والساخن. تتم معايرة مقياس السفر وقفله. يتم تضمين شهادة اختبار تلخص قيم التحميل الفعلية في وثائق الشحن. يتوفر فحص طرف ثالث بواسطة SGS أو Bureau Veritas أو TÜV بناءً على طلبك.

التخصيص الذي نقوم به يوميًا

يعتقد بعض العملاء أن دعم الزنبرك المتغير هو عنصر كتالوج خالص. من خلال تجربتنا، ربما يكون نصف ما نوفره له لمسة مخصصة:

أطوال السفر غير القياسية (لقد قطعنا 200 مم+ على وحدات متغيرة)

ارتفاعات ممتدة أو منخفضة للمساكن لتناسب المساحة المحدودة

العلب والأجهزة المصنوعة من الفولاذ المقاوم للصدأ للبيئات البحرية أو الكيميائية

الطلاءات الخاصة: أنظمة الطلاء البحرية البحرية، طلاء الألمنيوم عالي الحرارة

تصميمات زنبركية مزدوجة للأحمال الثقيلة في علبة مدمجة

عروات الرفع، أو خلايا الحمل، أو محولات الطاقة المدمجة

فقط أخبرنا كيف يبدو التثبيت، وسنقوم بتصميم تصميم عملي.

ملاحظات من العالم الحقيقي من أرضية المصنع

فيما يلي بعض الأشياء التي تعلمناها بشأن شحن دعامات النوابض المتغيرة للمشاريع حول العالم:

إذا كانت إزاحة الأنبوب للأعلى، فتأكد من أن الدعامة يمكنها التعامل مع الحمل البارد لأعلى دون أن ينفك الزنبرك. سوف نتحقق من ذلك كجزء من اختيارنا.

على رفوف الأنابيب الخارجية، حدد الجلفنة بالغمس الساخن أو نظام طلاء جيد. يعد الطلاء الأزرق القياسي للمصنع جيدًا في الداخل، ولكن بعد عدة فصول من الرياح الموسمية، سيظهر الصدأ على الفولاذ الكربوني. القليل من الطلاء الإضافي يوفر الكثير من شكاوى الموقع.

تحقق دائمًا من الخلوص حول مبيت الزنبرك. في بعض الأحيان يكون موقع الدعم محكمًا بين عضوين هيكليين، ولن يكون قطر العلبة القياسي مناسبًا. أخبرنا بذلك مبكرًا، وسنقوم بتعديل التصميم.

لماذا مصدر دعامات الزنبرك المتغيرة من Tianshun؟

نحن لسنا وسيط. نقوم بتصميم وتصنيع واختبار وشحن من مصنعنا الخاص في يانغتشو، جيانغسو. وهذا يعني أنه عندما تتحدث إلى مهندسينا، فإنك تتحدث إلى الأشخاص الذين يقومون بالفعل ببناء المنتج. لقد تم تركيب دعامات النوابض المتغيرة لدينا في محطات توليد الطاقة ذات الدورة المركبة، ورفوف أنابيب المصافي، ومحطات إعادة تحويل الغاز الطبيعي المسال، ووحدات المعالجة الكيميائية، ومصانع الصلب. ما يزيد عن 70% من أعمالنا تتكرر — ليس لأننا الأرخص، ولكن لأن الدعم لدينا يظهر في الوقت المحدد، ويطابق أوراق البيانات، ولا يسبب أي مشاكل أثناء التشغيل.

إذا كان الجدول الزمني لمشروعك ضيقًا، فيمكننا الاحتفاظ بمخزون من النوابض النهائية وتجميعها وفقًا لإعدادات التحميل الخاصة بك بسرعة. بالنسبة للطلبات الكبيرة الحجم، نقدم أسعارًا تنافسية مباشرة من المصنع وسنعمل معك وفقًا لجدول تسليم يتوافق مع تسلسل البناء الخاص بك.

أرسل لنا رسومات دعم الأنابيب، أو قم بتحميل البيانات، أو مجرد وصف مختصر لما تحتاجه. سنعود إليك بعرض أسعار مناسب — بما في ذلك سعر المصنع ووقت التسليم — عادةً خلال 24 ساعة. وإذا كنت ترغب في زيارة المصنع ومعرفة كيفية تصنيع هذه المنتجات، فنحن نرحب بك كثيرًا.
