ملخص المقال:
دعامات الأنابيب المعزولة مسبقًاتلعب دورًا حاسمًا في أنظمة الأنابيب الصناعية الحديثة من خلال الحفاظ على استمرارية العزل، وتقليل الخسائر الحرارية، ومنع التكثيف، وحماية خطوط الأنابيب من التلف طويل المدى. في تطبيقات مثل مرافق الغاز الطبيعي المسال، والمصانع الكيماوية، ومشاريع توليد الطاقة، وأنظمة تبريد المناطق، وخطوط الأنابيب المبردة، يمكن لدعامات الأنابيب التقليدية إنشاء جسور حرارية تقلل من أداء العزل. تشرح هذه المقالة كيف تعمل دعامات الأنابيب المعزولة مسبقًا على حل التحديات الهندسية الشائعة، وتحسين السلامة التشغيلية، وتوفير حلول دعم موثوقة. توفر شركة Yangzhou Tianshun حلول دعم الأنابيب المعزولة مسبقًا المخصصة والمصممة لظروف درجات الحرارة المختلفة، ومتطلبات الحمل، والتطبيقات الصناعية.

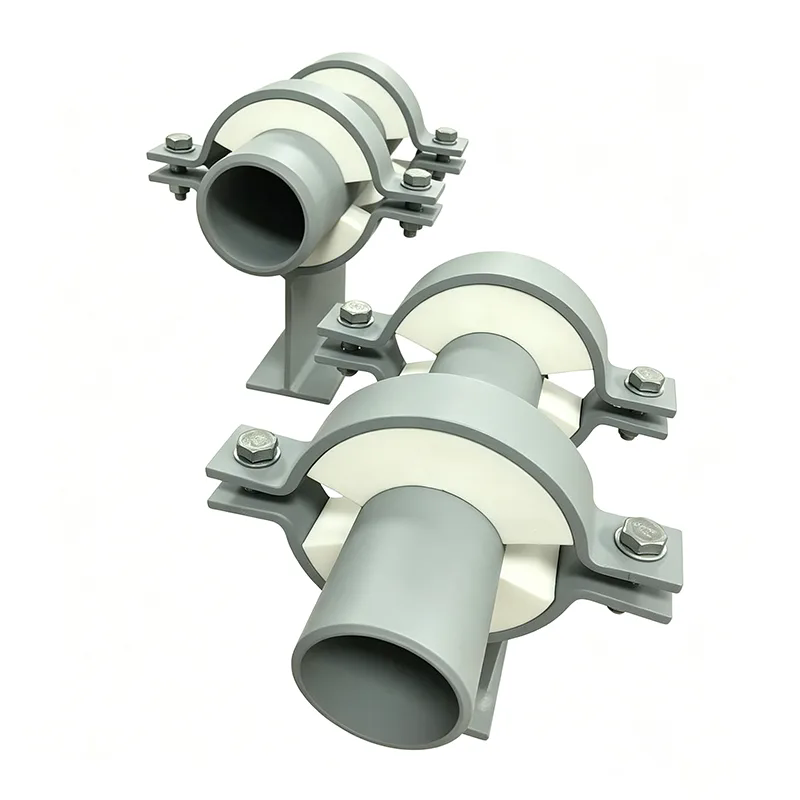

دعامات الأنابيب المعزولة مسبقًا هي مكونات دعم خطوط الأنابيب مصممة خصيصًا تجمع بين القدرة الميكانيكية على تحمل الأحمال وحماية العزل الحراري. على عكس أحذية أو دعامات الأنابيب التقليدية، تشتمل هذه المنتجات على قسم عزل متكامل بين الأنبوب والهيكل الداعم.
في العديد من أنظمة الأنابيب الصناعية، يتم تركيب العزل حول الأنابيب للحفاظ على استقرار درجة الحرارة. ومع ذلك، عندما يتصل الدعم المعدني القياسي مباشرة بسطح الأنبوب، فإنه يخلق جسرًا حراريًا. يسمح هذا الاتصال بنقل الحرارة غير المرغوب فيه، مما قد يؤدي إلى التكثيف، أو فقدان الطاقة، أو مشاكل التجميد، أو التآكل أسفل العزل.
يعمل دعم الأنابيب المعزول مسبقًا على التخلص من هذه المشكلة من خلال دمج كتلة عزل عالية الأداء في هيكل الدعم. يسمح التصميم لخط الأنابيب بالبقاء مستقرًا ميكانيكيًا مع الحفاظ على أداء العزل المستمر.
شركة Yangzhou Tianshun متخصصة في تصنيع حلول دعم خطوط الأنابيب، بما في ذلك دعامات الأنابيب المعزولة مسبقًا المصممة للخدمة الباردة، والتطبيقات المبردة، والأنظمة الصناعية ذات درجة الحرارة العالية. تقوم الشركة بتطوير تصميمات مخصصة وفقًا لمتطلبات المشروع ودرجات حرارة التشغيل وأحجام الأنابيب وظروف التثبيت.
يعتمد مبدأ عمل دعامات الأنابيب المعزولة مسبقًا على فصل مسار الحمل الهيكلي عن مسار التوصيل الحراري. ينقل الدعم وزن خط الأنابيب بينما يقلل قسم العزل من نقل الحرارة بين الأنبوب والهياكل الخارجية.
| عنصر | وظيفة |
|---|---|
| سرج أو حذاء فولاذي | يوفر القوة الميكانيكية وينقل أحمال خطوط الأنابيب إلى الهيكل. |
| كتلة العزل | يخلق فصلًا حراريًا ويقلل من نقل الحرارة. |
| حاجز بخار | يمنع تغلغل الرطوبة في المواد العازلة. |
| لوحة منزلقة (اختياري) | يسمح بحركة خط الأنابيب الناتج عن التمدد الحراري والانكماش. |
بالنسبة لخطوط الأنابيب الباردة، تمنع الطبقة العازلة الحرارة الخارجية من دخول النظام وتقلل من مخاطر التكثيف. بالنسبة لخطوط الأنابيب الساخنة، فهو يقلل من فقدان الحرارة ويحسن كفاءة الطاقة.
كما يقلل الهيكل المتكامل من صعوبات التثبيت لأن دعم العزل يصل كتجميع كامل بدلاً من أن يتطلب أعمال عزل إضافية في موقع البناء.
غالبًا ما تواجه أنظمة خطوط الأنابيب الصناعية حالات فشل ناجمة عن تصميم الدعم غير المناسب. قد تبدو أشكال الدعم التقليدية بسيطة، ولكنها قد تخلق تحديات تشغيلية خطيرة بمرور الوقت.
| مشكلة شائعة | التأثير على نظام خطوط الأنابيب | حل الدعم المعزول مسبقًا |
|---|---|---|
| تشكيل الجسر الحراري | زيادة نقل الحرارة وانخفاض أداء العزل | كتلة العزل المتكاملة تفصل الأنابيب عن الهيكل |
| التكثيف وتكوين الجليد | مخاطر التآكل ومشاكل الصيانة | يحافظ على استمرارية العزل ويمنع التعرض للرطوبة |
| فقدان الطاقة | ارتفاع تكاليف التشغيل | يحسن الكفاءة الحرارية لخطوط الأنابيب الساخنة والباردة |
| أضرار العزل | الإصلاحات المتكررة والتوقف عن العمل | يوفر واجهة دعم مستقرة |
بالنسبة للغاز الطبيعي المسال والأنظمة المبردة، حتى الجسر الحراري الصغير يمكن أن يؤثر بشكل كبير على أداء النظام. يضمن دعم الأنابيب المعزولة مسبقًا المصمم بشكل صحيح بقاء نظام العزل فعالاً في مواقع الدعم الحرجة.
يمكن أن يؤثر اختيار نظام الدعم الصحيح على سلامة خطوط الأنابيب ومتطلبات الصيانة وتكاليف التشغيل على المدى الطويل. وتشمل المزايا الرئيسية ما يلي:
تُستخدم دعامات الأنابيب المعزولة مسبقًا على نطاق واسع في الصناعات التي يكون فيها التحكم في درجة الحرارة وموثوقية خطوط الأنابيب أمرًا ضروريًا.
| صناعة | مثال التطبيق |
|---|---|
| الغاز الطبيعي المسال والصناعة المبردة | خطوط الأنابيب ذات درجة الحرارة المنخفضة التي تتطلب العزل الحراري |
| توليد الطاقة | خطوط أنابيب البخار والعمليات ذات متطلبات درجات الحرارة العالية |
| المعالجة الكيميائية | خطوط المعالجة المسببة للتآكل والحساسة لدرجة الحرارة |
| تبريد المناطق | شبكات توزيع المياه المبردة |
| الغذاء والدواء | أنظمة الأنابيب النظيفة التي يتم التحكم في درجة حرارتها |
توفر شركة Yangzhou Tianshun منتجات دعم خطوط الأنابيب لبيئات صناعية مختلفة وتوفر حلولاً تعتمد على ظروف المشروع الفعلية.
يتطلب اختيار الدعم الصحيح النظر في العديد من العوامل الهندسية. قد يؤدي اختيار منتج غير مناسب إلى فشل العزل أو الضغط الزائد على خطوط الأنابيب.
تتضمن المعلمات التقنية المهمة عادة كثافة العزل، وقوة الضغط، والتوصيل الحراري، والمواد الداعمة، وقدرة الحمولة.
| المعلمة | الاعتبار النموذجي |
|---|---|
| نطاق درجة الحرارة | من الظروف المبردة إلى تطبيقات درجات الحرارة العالية |
| المواد العازلة | رغوة PU أو PIR أو الصوف المعدني أو المواد المخصصة |
| مواد الدعم | الصلب الكربوني أو الفولاذ المقاوم للصدأ أو السبائك الخاصة |
| متطلبات الحركة | تصميم دعم ثابت أو منزلق أو موجه |
تركز شركة Yangzhou Tianshun على إنتاج حلول موثوقة لدعم خطوط الأنابيب من خلال عمليات التصنيع الاحترافية والرقابة الصارمة على الجودة. توفر الشركة دعامات أنابيب معزولة مسبقًا مخصصة للمتطلبات الهندسية المختلفة.
تتضمن عملية التصنيع فحص المواد، والتصنيع الدقيق، وتكامل العزل، وفحص الأبعاد، والتحقق من الجودة النهائية. تم تصميم كل دعامة لتحقيق أداء ميكانيكي موثوق به مع الحفاظ على فعالية العزل الحراري.
مع خبرة واسعة في تصنيع دعم خطوط الأنابيب، تخدم Yangzhou Tianshun الصناعات بما في ذلك الطاقة، المعالجة الكيميائية، توليد الطاقة، والبناء الصناعي. وتقدم الشركة الدعم الهندسي لمساعدة العملاء على اختيار الحلول المناسبة لأنظمة الأنابيب المعقدة.
تتطلب خطوط الأنابيب الباردة حماية عزل مستمرة. تعمل الدعامات المعدنية التقليدية على إنشاء جسور حرارية قد تسبب التكثيف والتآكل. تحافظ دعامات الأنابيب المعزولة مسبقًا على استمرارية العزل وتقليل هذه المخاطر.
نعم. إنها مناسبة لخطوط الأنابيب الساخنة لأنها تقلل من نقل الحرارة وتحسن كفاءة الطاقة. يمكن اختيار المواد العازلة وفقاً لمتطلبات درجة حرارة التشغيل.
نعم. تقدم شركة Yangzhou Tianshun حلولاً مخصصة بناءً على حجم الأنبوب، وسمك العزل، ومتطلبات الحمل، وظروف درجة الحرارة، وطرق التثبيت.
ونظرًا لتكامل هيكل العزل والدعم قبل التسليم، يمكن لفرق التثبيت تقليل أعمال التجميع الميدانية وتحسين كفاءة المشروع.
يجب على العملاء تقديم مواصفات الأنابيب ودرجة حرارة التشغيل ومتطلبات العزل ونوع الدعم وظروف الحركة. تساعد هذه المعلومات المهندسين على تصميم الحل الصحيح.
تعتبر دعامات الأنابيب المعزولة مسبقًا مكونات أساسية لأنظمة الأنابيب الصناعية الحديثة لأنها تحل التحديات الناجمة عن الجسور الحرارية وتلف العزل والتكثيف وفقدان الطاقة. يعمل نظام الدعم المصمم بشكل صحيح على تحسين موثوقية خطوط الأنابيب، ويقلل من متطلبات الصيانة، ويطيل عمر خدمة المعدات.
مع خبرة التصنيع المهنية والقدرات الهندسية المخصصة،يانغتشو تيانشونتوفر حلول دعم الأنابيب المعزولة مسبقًا التي يمكن الاعتماد عليها للتطبيقات الصناعية الصعبة في جميع أنحاء العالم. إذا كنت بحاجة إلى نظام دعم موثوق ومصمم وفقًا لمتطلبات خطوط الأنابيب الخاصة بك، من فضلكاتصل بناللحصول على المساعدة المهنية والحل المخصص.
