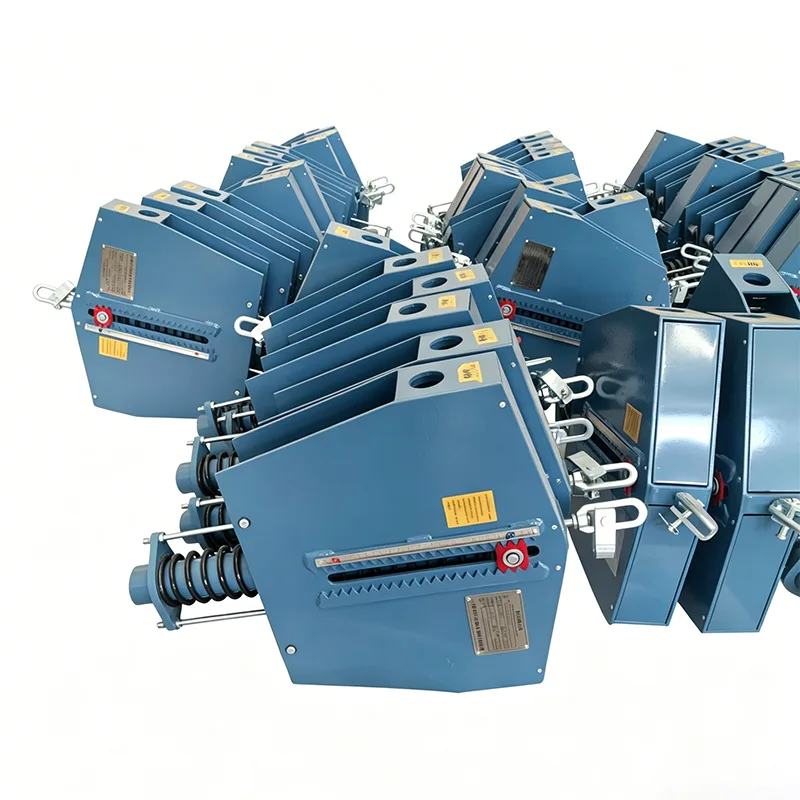

شماعة زنبركية ثابتة شديدة التحمل

تأسست شركة Yangzhou Tianshun Pipeline Technology Co., Ltd. في عام 2012، وهي مؤسسة صناعية وتجارية متكاملة تركز على البحث والتطوير وتصنيع منتجات دعم خطوط الأنابيب. على مدى السنوات الـ 14 الماضية، قدمنا ​​خدماتنا لمشاريع الطاقة والبتروكيماويات والطاقة في أكثر من 40 دولة حول العالم، وحصلنا على ثقة العملاء على المدى الطويل بفضل جودة المنتج المستقرة. تعتبر علاقة الزنبرك الثابتة للخدمة الشاقة منتجنا الرئيسي الذي تم تطويره لظروف العمل ذات الأحمال الكبيرة والمتطلبات العالية. لقد تم تعزيزها بشكل منهجي في المواد والبنية والتكنولوجيا لتوفير ضمان موثوق للتشغيل الآمن لخطوط الأنابيب في ظل ظروف العمل القاسية.

ما هي ظروف العمل الثقيلة؟ لماذا هناك حاجة إلى الشماعات الخاصة

في المشاريع الصناعية الكبيرة يوجد نوع خاص من نظام خطوط الأنابيب:

◀  خطوط الأنابيب ذات الجدران السميكة ذات القطر الكبير: أعلى من DN600، وسمك الجدار أكثر من 20 مم

◀  أنظمة خطوط الأنابيب ثقيلة الوزن: الحمولة لكل نقطة رفع تزيد عن 200 كيلو نيوتن، وبعضها يزيد عن 500 كيلو نيوتن

◀  خطوط الأنابيب الرئيسية ذات درجة الحرارة العالية والضغط العالي: البخار الرئيسي لمحطة توليد الكهرباء، وخطوط أنابيب المعالجة ذات درجة الحرارة العالية لوحدات التكرير

◀  خطوط الأنابيب ذات الامتداد الطويل: مقاطع الأنابيب ذات الامتداد الكبير في صالات الأنابيب ذات الأحمال المركزة الكبيرة

إذا تم استخدام أدوات تعليق عادية ذات قوة ثابتة لخطوط الأنابيب شديدة التحمل، فمن المحتمل جدًا أن تحدث المشكلات التالية:

◀  تشوه الهيكل وتشققه: يتجاوز الحمل حد التحمل الهيكلي

◀  صلابة الزنبرك غير كافية: الضغط المفرط، وفقدان خصائص القوة الثابتة

◀  فشل قص الدبوس: قوة غير كافية لتوصيل الأجزاء

◀  تشوه شد قضيب التعليق: قضيب ذو قطر صغير، تمديد التحميل الزائد

تعتبر علاقة النوابض الثابتة للخدمة الشاقة منتجًا معززًا تم تطويره خصيصًا لظروف العمل هذه، مع تعزيز منهجي من جميع أبعاد المواد والبنية والتكنولوجيا.

حالات فشل الخدمة الشاقة والدروس

وفقًا لإحصائيات الصناعة، تمثل ظروف العمل الشاقة أكثر من 60% من حوادث فشل دعم خطوط الأنابيب:

الحالة 1: خط أنابيب البخار الرئيسي لمحطة توليد الكهرباء

المشكلة: تم اعتماد شماعة قوة ثابتة عادية، الحمولة لكل نقطة رفع 280 كيلو نيوتن. النتيجة: تشقق اللوحة الجانبية للهيكل بعد 3 سنوات من التشغيل، وغرق خط الأنابيب 120 ملم. الخسارة: 15 يومًا من صيانة الإغلاق، خسارة مباشرة تزيد عن 10 ملايين يوان صيني.

الحالة 2: خط أنابيب ذو درجة حرارة عالية لوحدة التكرير

المشكلة: كان قطر مسمار التعليق صغيرًا جدًا، وانخفاض القوة عند درجة حرارة عاليةالنتيجة: كسر قص المسمار، وسقوط خط الأنابيب، مما تسبب في حدوث تسرب متوسطالدرس: يجب حساب قوة الشماعات شديدة التحمل بشكل منفصل وفقًا لظروف العمل الفعلية

الحالة 3: خط أنابيب الصندوق البارد لمحطة الغاز الطبيعي المسال

المشكلة: تقصف المواد عند درجة حرارة منخفضة، تشقق غلاف Q235 العادي. النتيجة: إزاحة خط الأنابيب خارج نطاق السيطرة، تسرب شفة واجهة الصندوق البارد. التحسين: تستخدم الشماعات شديدة التحمل مواد ذات صلابة منخفضة الحرارة

في 14 عامًا من الخبرة في الصناعة، تعاملت شركة Yangzhou Tianshun Pipeline Technology مع العديد من مشاريع تحويل فشل دعم الخدمة الشاقة المماثلة، وتتفهم بعمق خصوصية ومخاطر ظروف العمل الشاقة.

المواصفات الفنية للمنتج

تحليل 7 تصاميم معززة للخدمة الشاقة

نظام هيكلي عالي القوة

تستخدم شل الفولاذ عالي القوة ذو السبائك المنخفضة Q345B، مما يزيد من قوة الخضوع بنسبة 40%

تمت زيادة سماكة اللوحة الجانبية بنسبة 50%، وقطع اللوحة بالكامل بدون لحامات الربط

تصميم لوحة ضلعية معززة للجزء السفلي لتوزيع الضغط المركز

اتصال عالي القوة بقطر كبير

يستخدم الدبوس الفولاذ الهيكلي من سبيكة 40Cr، مروي ومخفف، وزيادة القوة بنسبة 80%

قطر الدبوس مصمم بعامل أمان 5 أضعاف الحمولة القصوى

تم اعتماد جلبة التشحيم الذاتي لتقليل الاحتكاك وتحسين الثبات

تقنية متوازية متعددة الربيع

2-4 مجموعات من النوابض بالتوازي للأحمال الكبيرة، ويتم التحكم بحمل زنبركي فردي ضمن نطاق معقول

تصميم ضغط متزامن لمجموعة الربيع لتجنب الحمل غريب الأطوار

تم اختبار كل زنبرك على حدة، مع مطابقة الانحراف ≥2%

آلية رافعة معززة

تم تكبير المقطع العرضي لذراع الرافعة، وزيادة معامل الانحناء بنسبة 100%

لوحة بطانة سميكة عند نقطة الارتكاز لمنع التكسير الموضعي

سطح الكاميرا مروي عالي التردد، صلابة أعلى من HRC45، عمر مقاومة التآكل يزيد بمقدار 3 مرات

مراقبة التصنيع عالية الدقة

تتم معالجة مواضع ثقب المفتاح بواسطة CNC، ودقة الموضع ±0.1 مم

يتم التحكم في خطأ نسبة لحظة الرافعة ضمن ±1%

ضبط ضغط الزنبرك بدقة، وانحراف الحمل البارد ≥3%

مراقبة جودة اللحام بشكل مثالي

اللحامات الحاملة الرئيسية تعتمد عملية لحام الاختراق الكامل

اختبار بالموجات فوق الصوتية بنسبة 100%، يلبي متطلبات JB/T 4730 من الدرجة الثانية

معالجة تخفيف إجهاد ما بعد اللحام للتخلص من إجهاد اللحام المتبقي

حماية سلامة متعددة

تم تعيين الحدود الميكانيكية العلوية والسفلية لمنع الضرر الناتج عن السكتة الدماغية

جهاز حماية الزائد، مما اثار تحذير تحت الحمل غير طبيعي

جهاز قفل الإزاحة لحماية النوابض أثناء التركيب والنقل

مقارنة أداء الحمولة والإزاحة

يتم قياس البيانات التالية (حمل 300 كيلو نيوتن، حالة عمل إزاحة 200 مم):

يتم التحكم في انحراف الحمل الكامل للسكتة الدماغية للشماعات الزنبركية الثابتة للخدمة الشاقة في حدود ±4%، وهو أفضل بكثير من المتطلبات القياسية الوطنية، مما يحمي بشكل فعال سلامة خطوط الأنابيب والمعدات.

نظامنا للتحقق من المنتجات الثقيلة

يجب على كل شماعة زنبركية ثابتة للخدمة الشاقة إكمال التحقق التالي قبل التسليم:

فحص المواد الواردة

التحقق من شهادة المواد للألواح الفولاذية والقضبان المستديرة

إعادة فحص صلابة الفولاذ الزنبركي وتكوينه

التحقق من توافق مواد اللحام

فحص عملية الإنتاج

فحص CMM لأبعاد التصنيع باستخدام الحاسب الآلي

اختبار اللحام UT

اختبار منحنى الحمل والإزاحة لمجموعة الربيع

اختبار مصنع الآلة الكامل

اختبار التحميل الكامل للسكتة الدماغية بنسبة 100%، وتسجيل 20 نقطة قياس

حساب الثبات، وإعادة صياغة المنتجات غير المؤهلة

قفل الجهاز واختبار وظيفة الجهاز الحد

معايرة مؤشر الإزاحة

وثائق المصنع

وثائق شهادة جودة المواد

تقرير فحص اللحام

تقرير اختبار الربيع

منحنى اختبار حمل وإزاحة الماكينة بالكامل

شهادة تأهيل المنتج ودليل التثبيت

السيناريوهات النموذجية لتطبيق الخدمة الشاقة

تسليم المشروع والخدمة

عملية خدمة حصرية للمشاريع الثقيلة

1. الإرساء الفني: يتعاون المهندسون المحترفون مع محللي إجهاد خطوط الأنابيب لتأكيد متطلبات التحميل والإزاحة والمساحة

2. تصميم المخطط: توفير مخططات تصميم مخصصة لقيود المساحة الخاصة

3. تأكيد الرسم: تقديم رسومات التجميع التفصيلية وجداول التحميل، موقعة ومؤكدة من قبل الطرفين

4. تتبع الإنتاج: تقديم صور تقدم الإنتاج الأسبوعي للمشاريع الكبرى

5. قبول المصنع: يمكن دعوة العملاء أو الأطراف الثالثة لمشاهدة الاختبارات في المصنع

6. الخدمة في الموقع: تقديم إرشادات التثبيت والدعم الفني في الموقع إذا لزم الأمر

7. تتبع العملية: زيارة العودة بعد 6 أشهر من بدء التشغيل لفهم حالة التشغيل

الأداء والالتزام

◀  تم تسليم أكثر من 500 مجموعة من الشماعات ذات القوة الثابتة للخدمة الشاقة، والحد الأقصى لحمل الوحدة الواحدة 800 كيلو نيوتن

◀  توفر جميع المنتجات شديدة التحمل ضمان الجودة لمدة 3 سنوات

◀  تقديم الحلول لأي مشاكل في الجودة أثناء التشغيل خلال 48 ساعة

◀  استشارة فنية مدى الحياة وتوريد قطع الغيار

تُعد علاقة الزنبرك الثابتة للخدمة الشاقة ضمانًا موثوقًا للتشغيل الآمن لأنظمة خطوط الأنابيب للخدمة الشاقة. بفضل 14 عامًا من التركيز، ندرك جيدًا أن ظروف العمل الشاقة لا تسمح بأي أخطاء. لقد خضع كل منتج لاختبارات صارمة لضمان التشغيل المستقر في ظل ظروف العمل القاسية.
