فيتيانشون، لقد كنا نصنع دعامات الأنابيب طوال فترة عملنا - 14 عامًا. قد لا تحتوي على الأجزاء المتحركة التي تحتوي عليها الدعامات الزنبركية، ولكن من نواحٍ عديدة، تتحمل دعامات الأنابيب الصلبة مسؤولية أكبر. يمكن لوحدة الزنبرك التعامل مع بضعة ملليمترات من السفر الخاطئ ولا تزال تعمل. يمكن أن تفشل دعامة الأنابيب ذات الحجم الصغير أو الملحومة بشكل سيئ أو المحددة بمادة خاطئة فجأة، وعندما يحدث ذلك، يذهب الأنبوب معها. ولهذا السبب نتعامل مع كل طلب دعم الأنابيب بنفس الاهتمام الذي نوليه للطلبات الأكثر تعقيدًايدعم الربيع المستمرووحدات الربيع المتغيرة.

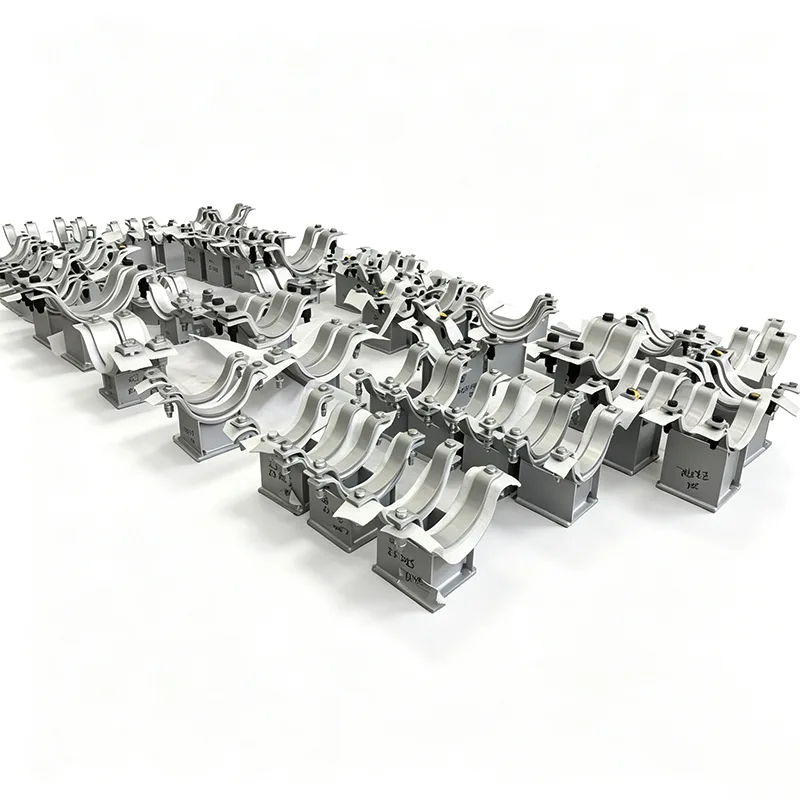

من السهل وصف وظيفة دعم الأنابيب، ويصعب القيام بها بشكل صحيح في كل مرة: ثبت الأنبوب في موضعه، وحمل وزنه، وقم بتوجيهه أو تثبيته حسب متطلبات مواصفات الأنابيب. نقوم بتصنيع مجموعة واسعة - بدءًا من مشابك الأنابيب المثبتة على العارضة الأساسية وعمود Tأحذية الأنابيبإلى لوحات الشرائح المصممة خصيصًا ودعامات مرتكز الدوران للخدمة الشاقة. هذه ليست أجزاء كتالوج جاهزة للاستخدام بالنسبة لنا؛ نحن نبني حجم الأنبوب الخاص بك، وسمك العزل، وبيانات التحميل، وبيئة التثبيت.
قم بالسير أسفل أي حامل أنابيب وسترى مزيجًا: دعامات الأنابيب الصلبة التي تتحمل الوزن الساكن وتوجيه الحركة الجانبية، أو الشماعات الزنبركية أو الدعامات الزنبركية المتغيرة التي تمتص الحركة العمودية عند الحاجة. واحد دون الآخر لا يعمل. يمكن لدعم الأنابيب الذي يكون شديد الصلابة في المكان الخطأ أن ينقل الضغط مباشرة إلى الحافة أو فوهة الوعاء. ولهذا السبب ينظر مهندسونا دائمًا إلى نظام الدعم الكامل عندما ترسل إلينا استفسارًا - ولماذا لا نتردد في اقتراح دعامة أنابيب معزولة مسبقًا للخطوط الباردة أو حذاء موجه للجري الطويل المستقيم الذي يحتاج إلى حركة محورية يمكن التحكم فيها.
نحن نحتفظ بمخزون واسع من ألواح الصلب الكربوني، والفولاذ المقاوم للصدأ، وسبائك الصلب، والأنابيب، والأقسام الهيكلية حتى نتمكن من تصنيع دعم الأنابيب بسرعة. يسرد الجدول أدناه المواد التي نستخدمها في أغلب الأحيان:
| نوع الدعم | مادة مشتركة | خيارات إنهاء السطح |
|---|---|---|
| المشابك الأنابيب والنير | الكربون الصلب A36، SS304 | مطلية أو مجلفنة أو عارية |
| أحذية الأنابيب (ملحومة) | قاعدة من الفولاذ الكربوني A105 / A36، حذاء SS304 | طلاء أكسيد أحمر، مجلفن بالغمس الساخن |
| لوحات الشرائح ومنصات PTFE | دعامة من الفولاذ الكربوني، مربوطة بـ PTFE | 25% من مادة PTFE المملوءة بالزجاج، مدملة للتزييت |
| يدعم الدليل | الفولاذ الهيكلي Q235B | طلاء إيبوكسي، برايمر غني بالزنك |
| مرتكز الدوران والدعامات الدمية | أنبوب غير ملحوم + غطاء مزورة | حسب فئة الأنابيب |
| شماعات القضبان والشقوق | 45# فولاذ، SS304 | مطلي بالزنك، مجلفن كهربائيًا |
يتم تنفيذ جميع عمليات اللحام الهيكلي بواسطة عمال لحام معتمدين، ونقوم بإجراء فحوصات بصرية وأبعادية على كل دعامة قبل أن تغادر المتجر. إذا كان مشروعك يتطلب NDT (PT، أو MT، أو UT) على بعض اللحامات، فيمكننا تضمين ذلك في النطاق.
نحن نعمل على الرموز الدولية التالية كل يوم:
ANSI/MSS SP‑58 - دعامات الأنابيب والشماعات
ASME B31.3 وB31.1 – أنابيب المعالجة والطاقة
ASME القسم التاسع - مؤهلات اللحام
EN 1090 - الفولاذ الإنشائي (حيثما يكون ذلك مطلوبًا لوضع علامة CE)
GB/T 17116 – المعيار الوطني الصيني
يغطي نظام ISO 9001:2015 الخاص بنا سلسلة التصنيع بأكملها، ويتم الحفاظ على إمكانية تتبع المواد بدءًا من الرقم الحراري للفولاذ الخام وحتى علامة تجميع الدعم النهائية.
Q1: هل يمكنك مطابقة الرسومات القياسية لدعم الأنابيب الموجودة لدينا؟
نعم، هذه هي الطريقة التي تأتي بها معظم طلباتنا. أرسل إلينا رسومات الدعم القياسية، أو القياسات المتساوية، أو مجرد جدول زمني محدد لدعم الأنابيب، وسنقوم بالتصنيع وفقًا لهذه الأبعاد الدقيقة. نحن نعمل بانتظام مع مكتبات EPC القياسية.
س2: ما الفرق بين حذاء الأنبوب ودعامة الأنبوب؟
في المحادثات اليومية، غالبًا ما يستخدم الأشخاص المصطلحات بالتبادل. بالمعنى الدقيق للكلمة، حذاء الأنبوب هو نوع محدد من دعامات الأنابيب - مقطع فولاذي ملحوم بأسفل الأنبوب لرفعه عن الفولاذ الهيكلي. دعامة الأنابيب هي العائلة الأوسع التي تشمل الأحذية، والمشابك، والأدلة، والمرتكزات، وتجميعات قضبان التعليق. نقوم بتصنيع كل من أحذية الأنابيب ومجموعات دعم الأنابيب الكاملة.
س3: كيف تتعامل مع الخطوط المعزولة أو الباردة؟
بالنسبة للخطوط المعزولة الساخنة، نقوم بزيادة ارتفاع الحذاء لإزالة العزل. بالنسبة للخطوط الباردة أو المبردة، نقوم بتزويد دعامات الأنابيب المعزولة مسبقًا بكتلة رغوية صلبة مثبتة في الحذاء لمنع انتقال البرودة والتكثيف. أخبرنا بسمك العزل والمادة العازلة، وسوف نقوم بتصميم الحذاء وفقًا لذلك.
س 4: ما هي المهلة الزمنية الخاصة بك لمجموعة من دعامات الأنابيب؟
دعامات الفولاذ الكربوني القياسية: 15-25 يومًا، حسب الكمية. الفولاذ المقاوم للصدأ أو التجميعات الكبيرة والمعقدة: 25-35 يومًا. بالنسبة للطلبات المجمعة المرتبطة بجدول زمني للمشروع، يمكننا إجراء عمليات التسليم على مراحل لتتناسب مع تسلسل البناء الخاص بك.
س 5: هل تقومون أيضًا بتوريد اللوحات الهيكلية المضمنة وأعمدة T؟
يمكننا ذلك إذا كان مشروعك يتطلب ذلك. عادةً ما تكون دعامات الأنابيب هي الواجهة بين الأنبوب والهيكل. إذا كنت بحاجة إلى لوحات التضمين، أو لوحات القاعدة، أو فولاذ T‑post أيضًا، فيمكننا تجميع كل شيء معًا، مما يبسط لوجستيات الموقع.
قد لا تحتوي دعامات الأنابيب على أجزاء متحركة، ولكننا لا نزال ندير عملية منظمة لمراقبة الجودة:
التحقق من المواد الواردة مقابل شهادات المطاحن
فحص الأبعاد بعد القطع والحفر
فحص التجهيز قبل اللحام
فحص اللحام البصري، بالإضافة إلى الاختبارات غير التدميرية الإضافية إذا تم تحديدها
فحص الأبعاد والزاوية عند التجميع النهائي
الانتهاء من السطح وفحص الطلاء
تكون كل شحنة مصحوبة بمذكرة تسليم تسرد كل دعم حسب رقم علامته، حتى يتمكن فريق موقعك من مطابقة الأجزاء مع الرسم المتساوي القياس دون تخمين.
هناك عدد قليل من دعامات الأنابيب التي تترك مصنعنا كجزء قياسي تمامًا. تتضمن التخصيصات الشائعة ما يلي:
ارتفاعات أحذية ممتدة للعزل السميك أو مقاومة الحريق
قواعد منزلقة قابلة للتعديل مع وسادات PTFE لانزلاق منخفض الاحتكاك
أجهزة من الفولاذ المقاوم للصدأ للمنشآت البحرية والساحلية
تقييمات حمل خاصة — لقد قمنا ببناء دعامات الأنابيب للخطوط ذات التجويف الكبير التي تحمل أنابيب بقطر 40 بوصة
مشابك مضادة للاهتزاز مع بطانة من النيوبرين لأنابيب الضاغط الترددية
دعامات من السبائك ذات درجة الحرارة العالية لخطوط الأفران والمصلح
أنت لا تقتصر على ما هو موجود في الكتالوج. أرسل لنا متطلباتك، وسنقوم بتصنيع ما تحتاجه بالضبط.
بعض الأشياء التي التقطناها على مر السنين قد تساعدك:
إذا كان الأنبوب الخاص بك سيتم اختباره مائيًا، فتأكد من أن دعامات الأنابيب مصممة للوزن المغمور بالمياه. تحدث الكثير من حالات فشل الدعم أثناء الاختبار، وليس أثناء التشغيل.
على رفوف الأنابيب الطويلة، تجنب الإفراط في التوجيه. ترك مجالا للحركة المحورية. يمكننا دمج ألواح منزلقة ذات معامل احتكاك معروف في تصميمات أحذيتنا للحفاظ على أحمال التفاعل ضمن حدود ضغط الأنابيب.
إذا كانت دعامة الأنابيب معرضة للحريق، فحدد طبقة مقاومة للحريق أو تصميمًا لن ينهار خلال فترة تصنيف الحريق المطلوبة. يمكننا تقديم المشورة بشأن الخيارات العملية.
بالنسبة لأنابيب الفولاذ المقاوم للصدأ، استخدم دائمًا مكونات دعم من الفولاذ المقاوم للصدأ أو على الأقل بطانة غير معدنية (PTFE أو النيوبرين) لتجنب التآكل الجلفاني عند نقطة الاتصال.
نحن لسنا الموزع الذي يختار قطع الغيار من المستودع. نحن مصنع يقوم بقطع الفولاذ، ولحام التجميعات، وأسطح تلامس الآلات، وتطبيق الطلاءات، والشحن مباشرة إلى موقعك أو وحدة الدمج. لقد شهد فريقنا ما يكفي من حالات فشل دعم الأنابيب في الميدان ليعلم أن القليل من العناية الإضافية أثناء التصنيع يحدث فرقًا كبيرًا في المستقبل.
سواء كنت بحاجة إلى عشرين حذاءً ملحومًا بسيطًا أو مائتي دعامة موجهة معقدة مع ألواح منزلقة، فسنقدم لك سعرًا مباشرًا من المصنع، وجدول تسليم واقعيًا، ومجموعة من رسومات التصنيع للحصول على موافقتك قبل أن نبدأ في قطع الفولاذ. أكثر من 70% من أعمالنا تأتي من العملاء الذين طلبوا مرة واحدة ولم يكلفوا أنفسهم عناء تأهيل مورد آخر.
إذا كان مشروعك التالي يتطلب دعامات الأنابيب، أو أحذية الأنابيب، أو دعامات الأنابيب المعزولة مسبقًا، فأرسل إلينا قائمة الدعم الخاصة بك أو الرسومات القياسية. سنقوم بإرجاع عرض أسعار مفصل، عادة في غضون 24 ساعة. وكما هو الحال دائمًا، فنحن نرحب بكم لزيارة مصنعنا في مدينة يانغتشو ورؤية كيف نبني الأشياء.
