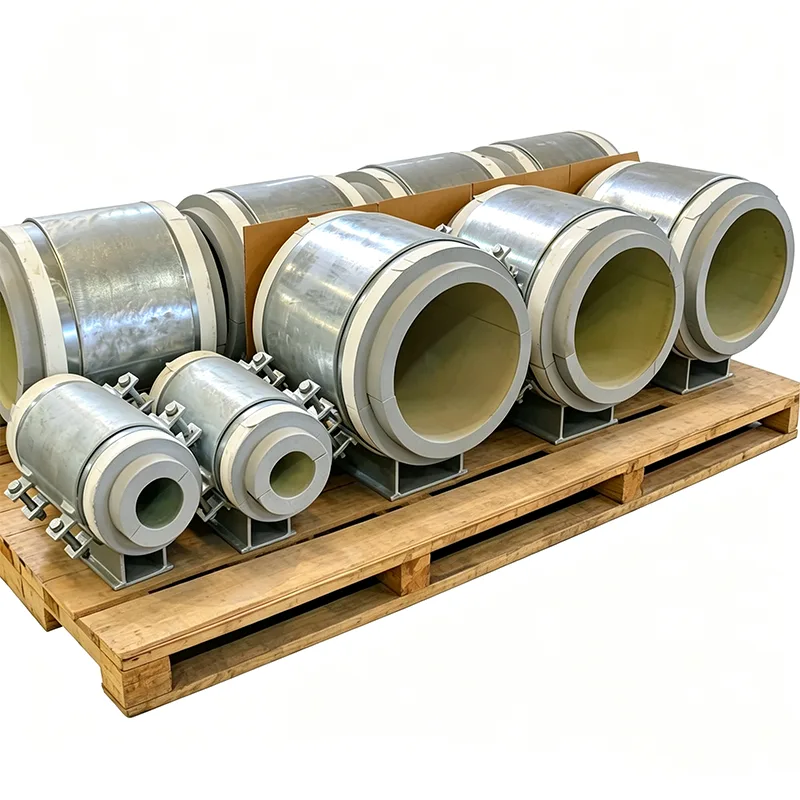

دعم الأنابيب للخدمة المبردة

في أنظمة الأنابيب المبردة، حتى أي خطأ بسيط في تصميم الدعم يمكن أن يؤدي إلى كسور هشة، أو زيادة مفرطة في الحرارة، أو تحميل خطير على المعدات المتصلة. في Yangzhou Tianshun، قمنا بهندسة دعامات الأنابيب لقطارات تسييل الغاز الطبيعي المسال، ومحطات تخزين الإيثيلين، ووحدات فصل الهواء منذ عام 2012. نحن ندرك أن الدعم في هذه الخدمة ليس مجرد قطعة من الفولاذ - إنه تجميع محسوب بعناية يجب أن يتعامل مع الانكماش البارد، ويحافظ على سلامة العزل، ويظل سليمًا من الناحية الهيكلية لعقود من الزمن.

اختيار المواد الذي يضع السلامة أولاً

يتم تصنيع جميع دعامات الأنابيب الخاصة بالخدمة المبردة لدينا من مواد تحافظ على المتانة عند أدنى درجات حرارة التشغيل. بالنسبة لمسار الحمل المعدني، نستخدم عادةً مسامير ASTM A320 L7، والفولاذ المقاوم للصدأ 304L أو 316L لأجسام المشبك، والفولاذ الكربوني منخفض الحرارة (A350 LF2) حيث تسمح ظروف التصميم بذلك. يتم اختبار كل حرارة للمواد من حيث التأثير عند أدنى درجة حرارة للتصميم - يتم توفير قيم Charpy V-notch كمعيار قياسي في حزمة الوثائق الخاصة بك، وليس فقط عند الطلب.

مُصمم خصيصًا للانكماش البارد وتباين الأحمال

عندما يبرد أنبوب الغاز الطبيعي المسال بطول 30 مترًا من درجة الحرارة المحيطة إلى -162 درجة مئوية، فإنه يمكن أن ينكمش بما يزيد عن 50 ملم. تم تكوين مجموعات الدعم الخاصة بنا للسماح بهذه الحركة دون التسبب في ضغوط ثانوية. نحن نقدم:

ألواح منزلقة مبردة مع أسطح PTFE أو وسادة مشبعة بالجرافيت، مرتبطة بكتلة عازلة حاملة تمنع النقل البارد إلى الفولاذ الداعم.

أحذية باردة معدة مسبقًا تعوض الانكماش الحراري، مما يمنع التخمين أثناء التثبيت.

تم ضبط دعامات الزنبرك الثابتة للحفاظ على تباين الحمل بالقرب من الصفر طوال نطاق الحركة الباردة الكامل، مما يمنع التحميل الزائد للفوهة على المضخات والضواغط المبردة.

تكامل العزل الذي يمنع الجليد والتكثيف

يمكن أن يؤدي حاجز البخار المتصدع أو البقعة الباردة على الدعامة إلى تكوين الجليد، والتآكل تحت العزل، وفقدان الطاقة. تم تصميم دعاماتنا للتكامل مع كل من أنظمة عزل PIR (بولي إيزوسيانورات) والزجاج الخلوي. يتم تغليف قسم العزل الحامل بالكامل بين حذاء الأنبوب والدعامة الهيكلية، مع مسار حاجز بخار مستمر. يمكننا أيضًا قطع العزل الثانوي مسبقًا ليتناسب مع سمك مقاول الأنابيب وتفاصيل التغليف.

الاختبار والتوثيق للتتبع الكامل

قبل أن يغادر أي منتج منشأتنا، فإنه يكمل برنامج اختبار داخلي كامل

يتم إكمال برنامج اختبار داخلي كامل لكل منتج قبل الشحن. يعد الفحص البصري والأبعاد، وPMI (التعرف الإيجابي على المواد)، واختبار الصلابة، والاختبار غير المدمر MT/PT عند الاقتضاء، واختبار الحمل الزنبركي مع منحنيات إزاحة الحمل، وقياس سمك الطلاء جزءًا من هذا البرنامج. يتم تقديم تقارير اختبار المصنع (FTR) وتقارير اختبار المواد (MTR).

يرجى ملاحظة: الاختبار الداخلي لا يساوي اختبار الطرف الثالث المعتمد من ILAC

في حالة الحاجة إلى اختبار شاهد من طرف ثالث أو اختبار معملي، يتم تقديمه كخدمة اختيارية منفصلة.

خدمات فحص اختيارية تابعة لطرف ثالث مقتبسة بشكل منفصل

1. اختبار المواد

تشمل الخدمات المتاحة ضمن هذه الفئة تحليل التركيب الكيميائي، واختبار الشد، واختبار تأثير شاربي في درجات الحرارة المنخفضة، واختبار الصلابة.

2. اللحام NDT

الطرق المقدمة هي اختبار الجسيمات المغناطيسية (MT)، واختبار اختراق السائل (PT)، واختبار الموجات فوق الصوتية (UT)، واختبار التصوير الشعاعي (RT).

3. اختبار أداء حمل الزنبرك

تعد منحنيات إزاحة الحمل جزءًا من هذا الاختبار.

4. فحص الحماية من التآكل لطلاء الطلاء بالإيبوكسي بالغمس الساخن

5. اختبار الشاهد ومراقبة المصنع والتفتيش قبل الشحن (PSI)

لماذا نتميز؟

نظام LISEGA الدولي لدعم الأنابيب هو معيارنا

يتم قياس دقة التحميل ومعايير الاختبار وأنظمة التوثيق لدينا وفقًا لنظام دعم الأنابيب الدولي LISEGA.

ما وراء نموذج المورد المحلي القياسي

في حين أن الشركة المصنعة المحلية القياسية توفر المنتج فقط، فإننا نقوم بتضمين منحنى إزاحة الحمل مع كل وحدة زنبركية. بالإضافة إلى ذلك، نحن نساعد في اختبارات SGS من طرف ثالث وعمليات التفتيش المعتمدة، وندعم مراجعة مستندات مهندس PE/CPE للمشاريع الخارجية.

التطبيقات

محطات استقبال الغاز الطبيعي المسال ومحطات الحلاقة الذروة

تخزين ومعالجة الإيثيلين والبروبيلين والأمونيا السائلة

مرافق الغاز الصناعي (LOX، LIN، LAR)

صالات خطوط الأنابيب المبردة ومناطق الاحتواء الثانوية للخزانات

الصناديق الباردة في فصل الهواء ومعالجة المواد الهيدروكربونية

إن دعامات التبريد المبردة لدينا موجودة اليوم في الخدمة عبر مشاريع في الشرق الأوسط وجنوب شرق آسيا وأمريكا الشمالية، وتعمل بشكل موثوق في ظل بعض الظروف الحرارية الأكثر تطلبًا.

لماذا تيانشون؟

نحن شركة تصنيع متخصصة، ولسنا موزعًا عامًا. يمكن لفريقنا الهندسي أخذ القياسات المتساوية لضغط الأنابيب، وتحديد كل موقع دعم بارد، واقتراح تجميع محسّن يقلل من تكلفة المواد ووقت التركيب دون المساس بأداء العزل. أكثر من 70% من أعمالنا تأتي من الطلبات المتكررة - وهي نتيجة مباشرة لتقديم جودة يمكن التنبؤ بها في كل شحنة.

التعليمات

س: ما هي أدنى درجة حرارة يمكن أن تتحملها الدعامات المبردة لديك؟

ج: وصولاً إلى -196 درجة مئوية (درجة حرارة النيتروجين السائل). للحصول على خدمة الهيليوم السائل، اتصل بفريقنا الهندسي.

س: هل يمكنك مطابقة حذاء الأنابيب الموجود لدينا وتفاصيل العزل؟

ج: نعم. نحن ننتج بانتظام رسومات خاصة بالعميل، بما في ذلك ارتفاعات الأحذية غير القياسية، وأنماط التثبيت، وسمك العزل.

س: هل تقومون بتوفير المواد العازلة كجزء من الدعم؟

ج: نعم، نحن نوفر العزل الحامل (PIR، الزجاج الرغوي، أو الخشب) المرتبط بالكامل بحذاء الأنبوب. عادةً ما يتم تطبيق العزل الثانوي والكسوة المحيطة بالموقع، ولكن يمكننا توفير مجموعات عزل مسبقة الصنع.

س: كيف يمكنك منع تشقق العزل تحت الأحمال الباردة الدورية؟

ج: تم تصميم الكتلة الحاملة بقوة ضغط أعلى بكثير من الحد الأقصى لضغط التحمل المحسوب. نقوم أيضًا بربط المفاصل في عزل متعدد الطبقات ونستخدم أنظمة لاصقة مرنة تستوعب الحركة التفاضلية.

س: ما هي المعايير التي تتوافق معها الدعامات المبردة لديك؟

ج: تتبع تصميماتنا MSS SP-58، وASME B31.3 الفصل السادس (للغاز الطبيعي المسال)، وEN 13480، وأحدث إرشادات GIIGNL. يمكن توفير علامة CE تحت PED عند الاقتضاء.

س: هل يمكنك التعامل مع أوقات التسليم القصيرة لقطع الغيار في حالات الطوارئ؟

ج: نعم. نحن نحتفظ بمخزون من ألواح الشرائح المبردة الشائعة ومجموعات البراغي. بالنسبة للتجميعات المصنعة بالكامل، من الممكن التصنيع السريع خلال 7-10 أيام.
