ملخص المقال: A دعم الربيع المتغيرعبارة عن جهاز ميكانيكي لدعم الأنابيب مصمم لحمل أحمال الأنابيب مع استيعاب الحركة الرأسية الناتجة عن التمدد الحراري والانكماش وتغيرات ظروف التشغيل. على عكس الدعامات الصلبة، فهي تسمح بالإزاحة الخاضعة للتحكم مع الحفاظ على قوة دعم يمكن التنبؤ بها. وهذا يجعلها مفيدة بشكل خاص لمحطات المعالجة ومحطات الطاقة والمصافي والمرافق الكيميائية وأنظمة الغاز الطبيعي المسال وتطبيقات الأنابيب الصناعية الأخرى. يشرح هذا الدليل كيفية عمل دعامات النوابض المتغيرة، وكيفية تحديدها بشكل صحيح، والعوامل الفنية الأكثر أهمية، وكيف يمكن لشركة Tianshun توفير حلول قياسية ومخصصة لأنظمة الأنابيب كثيرة المتطلبات.

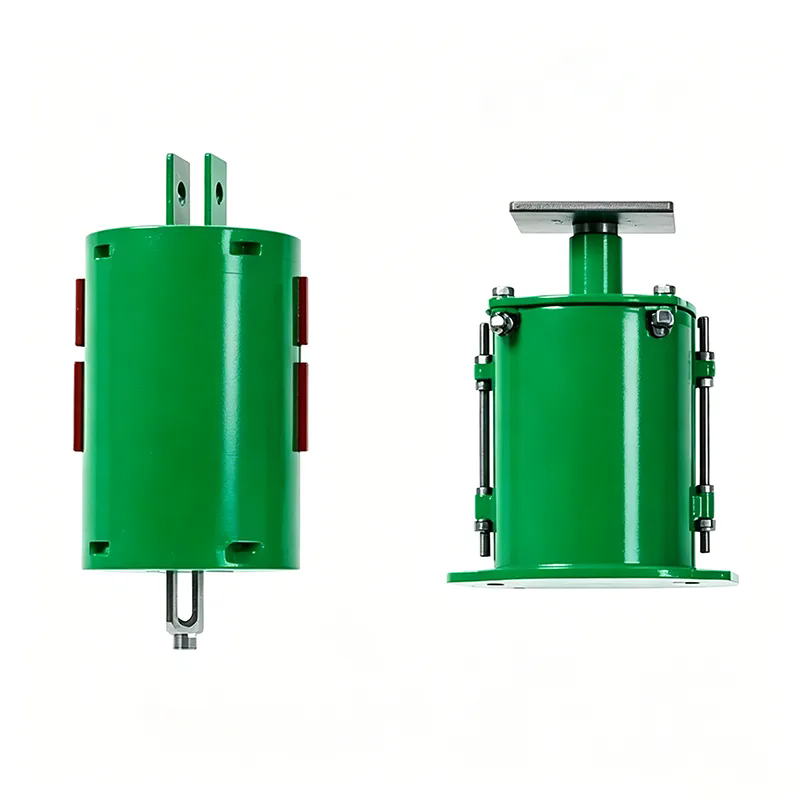

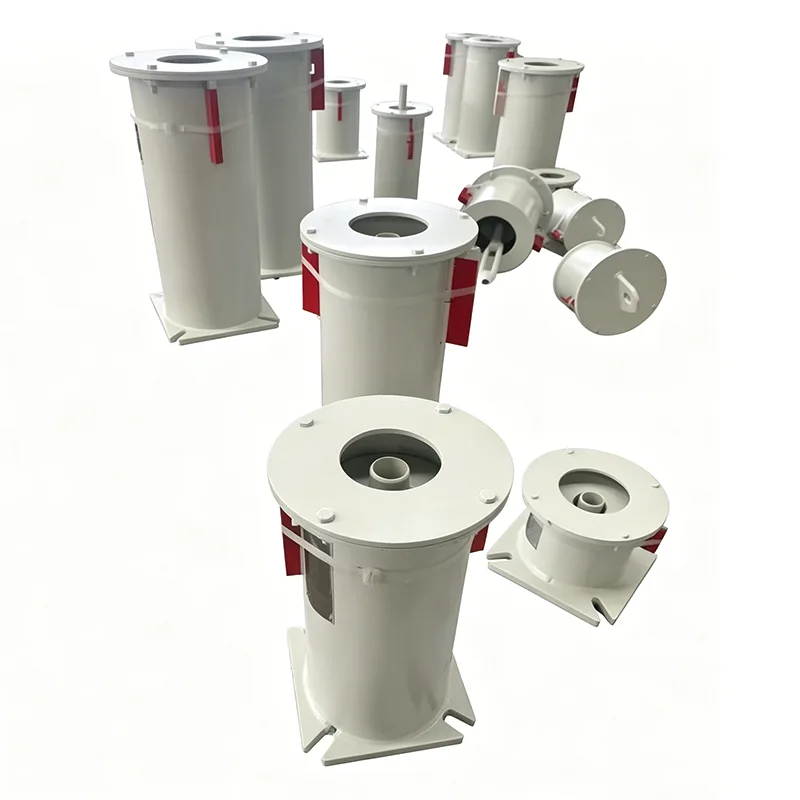

A دعم الربيع المتغيرعبارة عن مجموعة داعمة للأنابيب تستخدم زنبركًا لولبيًا لدعم قسم من الأنابيب مع السماح بحركة رأسية يمكن التحكم فيها. يتم تركيبه بشكل شائع حيث لا يمكن أن يبقى الأنبوب على ارتفاع ثابت لأن درجات حرارة التشغيل تتسبب في توسيع الخط أو انكماشه.
في الدعم الصلب التقليدي، تظل نقطة الدعم ثابتة بشكل أساسي. يمكن أن يصبح هذا مشكلة عندما يتوسع الأنبوب الساخن. قد يحاول الأنبوب التحرك لأعلى أو لأسفل، بينما يقاوم الدعم الصلب تلك الحركة. يمكن أن يؤدي التفاعل الناتج إلى زيادة الأحمال المنقولة إلى الأنابيب، والمعدات المتصلة، والفوهات، والأعضاء الهيكلية، ونقاط الدعم الأخرى.
توفر آلية الزنبرك المتغير حلاً أكثر مرونة. عندما يتحرك الأنبوب المدعوم عموديًا، ينضغط الزنبرك أو يمتد. وبالتالي تتغير قوتها الداعمة وفقًا لخصائص انحراف الحمل للزنبرك.
الهدف ليس القضاء على الحركة. بدلا من ذلك، فإن الهدف هودعم الأنبوب مع السماح للحركة المحسوبة أن تحدث بطريقة يمكن التحكم فيها.
تقوم Tianshun بتصنيع دعامات الزنبرك المتغيرة لتطبيقات الأنابيب الصناعية ويمكنها توفير التكوينات بناءً على الحمل والسفر ومساحة التثبيت ومتطلبات الاتصال والظروف البيئية ومواصفات المشروع.
يعتمد مبدأ التشغيل على العلاقة بين حمل الزنبرك والإزاحة الرأسية. عندما يكون الأنبوب باردًا، يكون للدعامة حمل أولي أو بارد محدد. عندما يصل النظام إلى درجة حرارة التشغيل، قد يتحرك الأنبوب عموديًا، مما يؤدي إلى تغيير ضغط الزنبرك وبالتالي قوة دعمه.
على سبيل المثال، قد يرتفع خط البخار أثناء تسخينه. إذا تم وضع دعامة زنبركية متغيرة أسفل هذا الخط، فيمكن أن ينضغط الزنبرك أثناء تحرك الأنبوب للأعلى. يستمر الدعامة في حمل وزن الأنبوب، لكن القوة المؤثرة على الدعامة تتغير مع انتقال الزنبرك خلال نطاق التشغيل الخاص به.
ويمكن تمثيل هذا السلوك مفاهيمياً من خلال:
تغير حمل الزنبرك = معدل الزنبرك × الحركة العمودية
يجب أن يأخذ الاختيار الفعلي في الاعتبار تحليل ضغط الأنابيب الكامل بدلاً من الاعتماد على عملية حسابية بسيطة وحدها. يجب تقييم معدل الزنبرك، والحمل الساخن، والحمل البارد، والسفر المتاح، واتجاه الحركة، وتغير الحمل المسموح به معًا.
بالنسبة للعديد من الأنظمة الصناعية، يكون التباين المتحكم فيه في حمل الدعم أمرًا مقبولاً. في هذه الحالات، يمكن أن يوفر تصميم الزنبرك المتغير بديلاً اقتصاديًا ومناسبًا تقنيًا لدعم الزنبرك الثابت.
نادراً ما تكون الأنابيب الصناعية ثابتة. التغيرات في درجات الحرارة، وتغيرات الضغط، ودورات بدء التشغيل وإيقاف التشغيل، وظروف السوائل، وتغيرات العملية يمكن أن تؤثر جميعها على موضع الأنابيب وأحمال الدعم.
وبدون ترتيبات دعم مرنة مناسبة، يمكن لضبط النفس المفرط أن يساهم في العديد من المشكلات:
يعالج دعم الزنبرك المتغير جزءًا من هذا التحدي من خلال توفير قوة داعمة تتغير مع تحرك الأنبوب.
وهذا مهم بشكل خاص حول الخطوط الساخنة الطويلة، والرافعات الرأسية، وتوصيلات المعدات، وأنظمة البخار، وأنابيب العادم، وخطوط المعالجة، والمواقع الأخرى حيث لا يمكن استيعاب الإزاحة الحرارية العمودية بشكل فعال من خلال الدعامات الصلبة.
على الرغم من أن البناء الدقيق يختلف وفقًا للتكوين، إلا أن دعامة الزنبرك المتغير النموذجية تحتوي على العديد من العناصر الأساسية.
| عنصر | مادة نموذجية | الوظيفة الأساسية |
|---|---|---|
| ربيع لفائف | الصلب الربيع | يولد القوة الداعمة التي يمكن التحكم فيها ويستوعب السفر العمودي. |
| إسكان الربيع | الكربون الصلب أو سبائك محددة | يحمي ويوجه مجموعة الربيع. |
| لوحة التحميل | الكربون أو الصلب مزورة | ينقل الحمل المدعوم إلى آلية الزنبرك. |
| مؤشر السفر | الفولاذ المقاوم للصدأ أو مادة مقاومة للتآكل | يُظهر موضع الزنبرك ويساعد في التحقق من حركة التشغيل. |
| جمعية الاتصال | الكربون الصلب أو المواد المحددة | يربط دعامة الزنبرك بالأنبوب أو الهيكل أو الأساس. |
| مكونات التعديل | فُولاَذ | السماح بضبط الدعم على موضع التحميل والتثبيت المطلوب. |
الربيع نفسه مهم بشكل خاص. تؤثر المواد والمعالجة الحرارية ودقة التصنيع والإعداد المسبق واختبار الحمل بشكل مباشر على موثوقية الدعم النهائي.
تستخدم Tianshun مواد زنبركية مثل 60Si2MnA أو 50CrVA للتصميمات القابلة للتطبيق ويمكنها تكوين مكونات السكن والاتصال وفقًا لبيئة التشغيل ومتطلبات المشروع.
يبدأ الاختيار الصحيح ببيانات هندسية دقيقة. إن اختيار الدعم ببساطة وفقًا لقطر الأنبوب ليس كافيًا لأن دعم الزنبرك يستجيب بشكل أساسي للحمل والحركة بدلاً من حجم الأنبوب وحده.
تتضمن معلمات الاختيار المهمة ما يلي:
| المعلمة | نطاق المثال / الاعتبار | لماذا يهم؟ |
|---|---|---|
| حمل التشغيل | ما يقرب من 0.2-400 كيلو نيوتن حسب الطراز | يحدد قدرة الربيع المناسبة. |
| السفر العمودي | تشمل الخيارات الشائعة 30 و60 و90 و120 و180 ملم | يجب أن يستوعب إزاحة الأنابيب المحسوبة. |
| اتجاه الحركة | لأعلى أو لأسفل | يؤثر على التثبيت واختيار الربيع. |
| تباين التحميل | يعتمد على المشروع؛ يتم التحكم فيها عادة ضمن نسبة مئوية محددة | يحدد ما إذا كان الحل الزنبركي المتغير أو الثابت مناسبًا. |
| مواد الإسكان | الكربون الصلب أو المواد المخصصة | يجب أن يتحمل الظروف الميكانيكية والبيئية. |
الطريقة الأكثر أمانًا هي اختيار الدعم من تحليل إجهاد الأنابيب ورسم الدعم. يمكن لـ Tianshun مراجعة معلومات الحمل الساخن والبارد والحركة والأبعاد قبل التوصية بسلسلة زنبركية مناسبة.
تعمل دعامات الزنبرك المتغيرة والثابتة على حل المشكلات الهندسية ذات الصلة ولكن المختلفة. والفرق الرئيسي هو مقدار تغير القوة الداعمة مع تحرك الأنبوب.
| ميزة | دعم الربيع المتغير | دعم الربيع المستمر |
|---|---|---|
| القوة الداعمة | التغييرات مع السفر العمودي | مصممة لتبقى ثابتة تقريبًا |
| تطبيق نموذجي | حركة حرارية معتدلة وتغير مقبول في الحمل | المواقع الحرجة التي تتطلب تباين حمل منخفض جدًا |
| بناء | آلية الربيع بسيطة نسبيا | ترتيب ميكانيكي أكثر تعقيدا |
| يكلف | عموما أكثر اقتصادا | أعلى عموما |
| اعتبارات الصيانة | عادة ما تكون واضحة | يتطلب الانتباه إلى آليته الأكثر تعقيدًا |
يجب أن يعتمد القرار دائمًا على المتطلبات الهندسية. لا ينبغي اعتبار الزنبرك الثابت متفوقًا تلقائيًا. عندما يكون الاختلاف المحسوب في حمل الدعم مقبولاً، يمكن أن يوفر دعم الزنبرك المتغير القدرة على الحركة المطلوبة دون تعقيد غير ضروري.
تُستخدم دعامات الزنبرك المتغيرة على نطاق واسع في المنشآت الصناعية حيث تتعرض الأنابيب لإزاحة رأسية كبيرة.
بالنسبة للأنابيب الباردة أو المعزولة، يمكن أيضًا دمج دعامة الزنبرك في ترتيب دعم أوسع مصمم لحماية العزل والحفاظ على الأداء الحراري المطلوب.
حتى دعامة الزنبرك المتغير المصنعة بشكل صحيح يمكن أن تؤدي أداءً سيئًا إذا تم تركيبها أو تعديلها بشكل غير صحيح. ولذلك ينبغي التعامل مع التثبيت باعتباره نشاطًا خاضعًا للتحكم الهندسي وليس مجرد مهمة تركيب ميكانيكية.
قبل التثبيت، تأكد من:
إحدى المشاكل الميدانية المتكررة هي عدم كفاية التخليص. قد يتم تركيب الدعامة عندما يكون الأنبوب باردًا ولكنه يتداخل مع الأعمال الفولاذية القريبة بعد حدوث الحركة الحرارية. يمكن أن يؤدي التحقق من غلاف الحركة الكامل قبل التثبيت إلى منع إجراء تعديلات باهظة الثمن على الموقع.
تتطلب التركيبات الخارجية أيضًا حماية مناسبة من التآكل. اعتمادًا على البيئة، يمكن النظر في الفولاذ الكربوني المطلي، أو المكونات المجلفنة بالغمس الساخن، أو أجهزة الفولاذ المقاوم للصدأ، أو أنظمة الطلاء المتخصصة.
دعم الزنبرك هو مكون ميكانيكي حامل. ولذلك فإن اتساق التصنيع مهم لأن الاختلافات الصغيرة في خصائص الزنبرك أو إعدادات التجميع يمكن أن تؤثر على رد فعل الدعم الفعلي.
يجب أن تتضمن عملية التصنيع الموثوقة ما يلي:
تنص Tianshun على أن دعامات الزنبرك المتغيرة الخاصة بها يتم اختبارها قبل الشحن، مع اختبار يغطي ظروف الحمل المحددة وحركة الزنبرك. يمكن توفير وثائق الاختبار للطلبات المعمول بها، في حين يمكن أيضًا ترتيب التفتيش من طرف ثالث عندما يطلب المشروع ذلك.
بالنسبة لمشاريع التصدير، يجب على العملاء توضيح شهادات المواد المطلوبة وخطط الفحص ومتطلبات الطلاء وتفاوتات الأبعاد والمعايير المعمول بها قبل بدء الإنتاج.
نادرًا ما تتبع الأنابيب الصناعية تكوينًا عالميًا واحدًا. حتى عندما تكون آلية الزنبرك موحدة، قد يتطلب التثبيت المحيط تعديلات.
اعتمادًا على المشروع، يمكن أن يشمل التخصيص ما يلي:
يمكن لشركة Tianshun العمل من خلال الرسومات الهندسية، أو جداول الدعم، أو بيانات ضغط الأنابيب، أو مواصفات العميل. يساعد توفير معلومات دقيقة في مرحلة عرض الأسعار على تجنب تعارض الأبعاد وتغييرات المرحلة المتأخرة أثناء التصنيع أو التثبيت.
بالنسبة للمشترين الصناعيين، فإن قيمة دعم الزنبرك المتغير تمتد إلى ما هو أبعد من الزنبرك نفسه. يؤثر الاختيار الصحيح ومراقبة التصنيع والتوثيق وتنسيق التسليم على النتيجة النهائية للمشروع.
تركز Tianshun على منتجات دعم الأنابيب الصناعية وتوفر حلول دعم الزنبرك المتغير القياسية والمخصصة. تشتمل مجموعة منتجاتها على تكوينات دعم زنبركية مختلفة وقدرات تحميل مخصصة لترتيبات الأنابيب المتنوعة.
تشمل المزايا الرئيسية للعمل مع شركة مصنعة ذات خبرة ما يلي:
عند طلب عرض أسعار من Tianshun، يمكن للعملاء تحسين دقة الاختيار من خلال توفير علامة الدعم، وحمل التشغيل، والحمل البارد، والحركة العمودية، واتجاه الحركة، وارتفاع التثبيت، والمعيار المطلوب، ونوع الاتصال، والظروف البيئية، والمساحة المتاحة.
والغرض الأساسي منه هو دعم الأنبوب مع السماح بالحركة الرأسية المتحكم فيها. يستوعب الزنبرك الإزاحة الحرارية بينما تتغير القوة الداعمة ضمن نطاق التشغيل المحدد.
وهي مناسبة بشكل عام عندما يواجه نظام الأنابيب حركة رأسية ويكون التغيير الناتج في حمل الدعم مقبولًا وفقًا لتحليل إجهاد الأنابيب. قد تتطلب المواقع الحرجة ذات تباين الحمل المقيد للغاية ترتيبًا زنبركيًا ثابتًا بدلاً من ذلك.
تتضمن المعلومات الأكثر فائدة الحمل الساخن، والحمل البارد، والسفر العمودي، واتجاه الحركة، وموقع الدعم، وأبعاد التثبيت، وترتيب الاتصال، ودرجة حرارة التشغيل، ومعايير المشروع المعمول بها.
نعم. توفر Tianshun تكوينات مخصصة للمتطلبات مثل السفر الخاص، وأبعاد السكن، وترتيبات الاتصال، والمواد، والطلاءات، وظروف التثبيت.
تؤدي آلية الزنبرك نفس الوظيفة الأساسية، لكن ترتيب التثبيت يختلف. عادة ما يتم تعليق علاقة الزنبرك من هيكل علوي، في حين يمكن ترتيب دعامة الزنبرك أسفل الأنبوب أو بجانبه اعتمادًا على التصميم.
يمكن أن يشمل الاختبار فحص الحمولة المحددة في أوضاع التبريد والتشغيل، والتحقق من السير، والتأكد من إعداد الزنبرك، وفحص التجميع النهائي. يعتمد إجراء الفحص الدقيق على مواصفات المشروع ومتطلبات الشراء.
نعم. تتطلب التطبيقات الخارجية دراسة مناسبة للحماية من التآكل، وأنظمة الطلاء، والصرف، والتعرض البيئي، واختيار الأجهزة. يمكن لشركة Tianshun توفير خيارات معالجة السطح المناسبة لبيئات التشغيل المختلفة.
ليس تلقائيا. يجب تحديد نوع الدعم من خلال تخطيط الأنابيب وتحليل الضغط. يعتبر الزنبرك المتغير مناسبًا عندما تكون هناك حاجة إلى مرونة رأسية يمكن التحكم فيها؛ تظل الدعامات الصلبة مناسبة عندما لا تكون الحركة مطلوبة أو عندما يكون ضبط النفس جزءًا من التصميم.
A دعم الربيع المتغيريوفر طريقة عملية لإدارة الحركة الحرارية العمودية مع الحفاظ على دعم موثوق للأنابيب. من خلال السماح للزنبرك بتغيير ضغطه أو امتداده أثناء تحرك الأنبوب، فإنه يمكن أن يقلل من التأثيرات غير المرغوب فيها التي قد تحدث عندما يتم تقييد الأنابيب النشطة حرارياً بشكل مفرط.
ومع ذلك، يعتمد التطبيق الناجح على أكثر من مجرد اختيار زنبرك بتصنيف حمل مناسب. يجب أخذ الأحمال الساخنة والباردة، والسفر العمودي، واتجاه الحركة، وتغير الحمل المسموح به، وتخليص التثبيت، والتعرض البيئي، وتكوين الاتصال، وجودة التصنيع، ومتطلبات الاختبار في الاعتبار.
بالنسبة لتوليد الطاقة والبتروكيماويات والمعالجة الكيميائية والغاز الطبيعي المسال والتكرير والصلب وأنظمة الأنابيب الصناعية الأخرى، يمكن أن يساعد تصميم الدعم المناسب في تحسين الاستقرار الميكانيكي وتبسيط التركيب والصيانة.
تيانشونتوفر حلول دعم الزنبرك المتغير للتطبيقات الصناعية القياسية والمخصصة. إذا كان لديك رسم دعم الأنابيب، أو جدول الربيع، أو بيانات التحميل، أو متطلبات التثبيت الخاصة، قم بإرسال تفاصيل المشروع إلى فريق Tianshun للتقييم الفني والتكوين المناسب.اتصل بنااليوم لمناقشة متطلبات دعم الزنبرك المتغير الخاصة بك والحصول على حل عملي لمشروع الأنابيب الخاص بك.
