دعم محطة توليد الطاقة الربيعية

في محطات الطاقة، تقوم خطوط أنابيب البخار الرئيسية وخطوط أنابيب البخار المعاد تسخينها ذات درجة الحرارة العالية والأنظمة المماثلة الأخرى بنقل الوسائط بشكل مستمر تحت ظروف درجة حرارة عالية وضغط مرتفع، بينما تخضع لتمدد حراري يتراوح من عدة مليمترات إلى عشرات المليمترات. يحول التثبيت الصلب عمليات الإزاحة هذه إلى قوى دفع إضافية يتم نقلها إلى رؤوس الغلايات وواجهات التوربينات، مما يزيد الضغط على وصلات اللحام والفلنجات وأغلفة المعدات.

تم تطويره خصيصًا لظروف التشغيل هذه بواسطة شركة Yangzhou Tianshun Pipeline Technology Co., Ltd.، حيث يعوض دعم نابض محطة توليد الطاقة عن الإزاحة من خلال التحميل المرن، مما يحافظ على ضغط خط الأنابيب ضمن الحدود القياسية المسموح بها. تشرح هذه الوثيقة فلسفة التصميم والأداء التشغيلي ونهج الدعم الهندسي لهذا المنتج، بناءً على المتطلبات الفعلية لأنظمة خطوط أنابيب البخار.

متطلبات الدعامات المرنة في التحكم في إجهاد خطوط أنابيب البخار

يتبع تصميم خطوط أنابيب البخار بشكل عام رموزًا مثل ASME B31.1، والتي تتطلب دعامات/شماعات الأنابيب لتحمل الوزن الساكن لخط الأنابيب ووزن الوسائط دون إعاقة الإزاحة الحرارية. إذا اختلفت قوة الدعم بشكل مفرط مع الإزاحة، فقد يتجاوز ضغط نظام الأنابيب المحلي القيم المسموح بها، مما يفرض تعديلات في الموقع أو حتى إعادة العمل.

علاوة على ذلك، عادةً ما يكون لواجهات التوربينات والغلايات حدود صارمة جدًا مسموح بها للقوى والعزوم. يمكن لحلول الدعم غير المناسبة أن تقلل بشكل كبير من عمر خدمة واجهات المعدات الرئيسية. يتطلب ذلك أن توفر منتجات الدعم/الشماعات قوى دعم مستقرة ويمكن التنبؤ بها ضمن الشوط المحدد، مع توفير هامش تعديل كافٍ لاستيعاب الانحرافات في الموقع.

كيف تدعم دعم محطة توليد الطاقة هذه المتطلبات

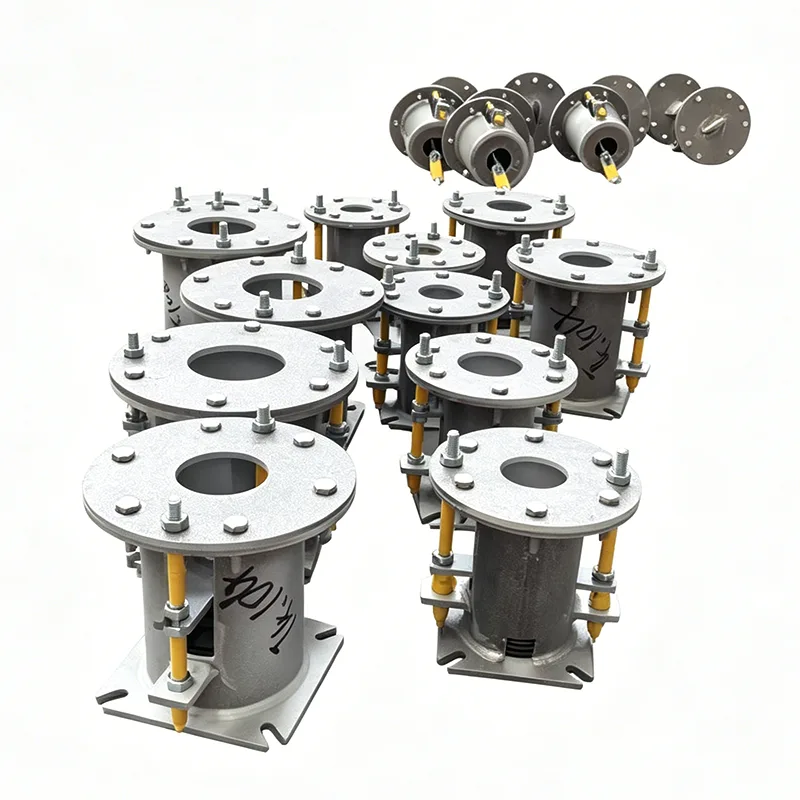

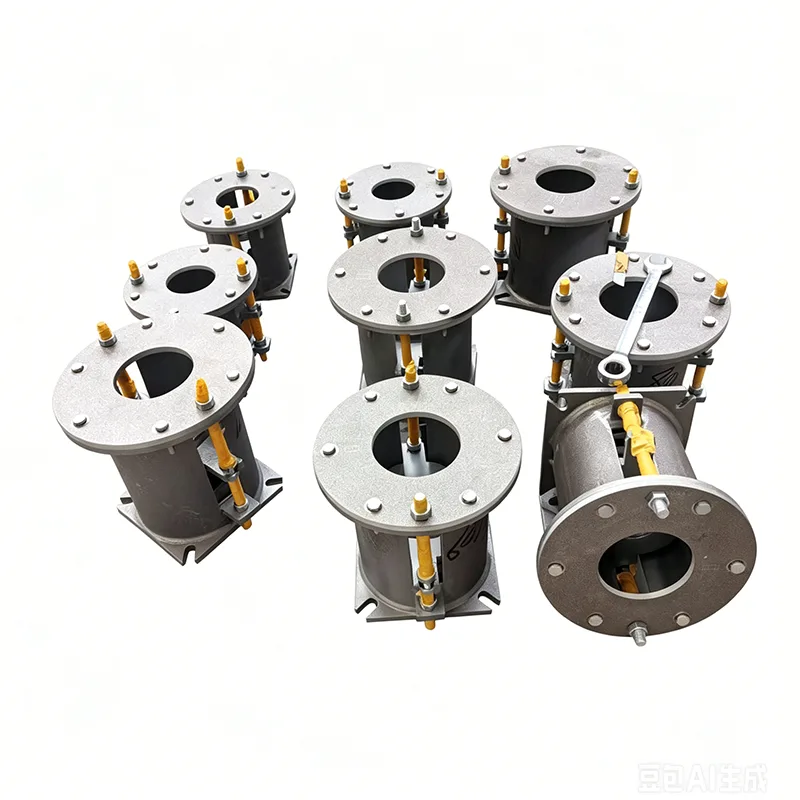

تتوفر دعامات نوابض محطات توليد الطاقة في تكوينين: النوابض المتغيرة والنوابض ذات القوة الثابتة، والتي يتم تحديدها بناءً على نتائج تحليل إجهاد خط الأنابيب. تحمل وحدات النوابض المتغيرة الحمل بصلابة خطية، بينما تستخدم وحدات القوة الثابتة آلية النوابض الأولية والثانوية للتحكم في معدل تباين قوة الدعم في حدود 5% طوال شوط العمل بأكمله، مما يوفر دعمًا ثابتًا تقريبًا لنظام الأنابيب من الحالة الباردة إلى الحالة الساخنة.

يتم تصنيع عناصر الزنبرك من سبائك الفولاذ الزنبركي بما في ذلك 60Si2Mn و50CrVA. يمكن تصنيع المكونات الهيكلية من الفولاذ الكربوني أو الفولاذ المقاوم للحرارة أو الفولاذ المقاوم للصدأ. يغطي نطاق تطبيق درجة الحرارة الإجمالي -196 درجة مئوية إلى +650 درجة مئوية، مما يتوافق مع جميع الحالات الحرارية لخطوط أنابيب البخار بدءًا من التسخين بدرجة الحرارة المنخفضة وحتى التشغيل بالحمل الكامل.

يخضع كل دعم نابض لمحطة توليد الطاقة لاختبار ضغط كامل الشوط مع تسجيل منحنى الصلابة قبل الشحن. تم تجهيز السكن بلوحة اسم إزاحة الحمولة وجهاز قفل التثبيت. يتطلب التثبيت في الموقع التركيب في الحالة الباردة فقط؛ ما عليك سوى إزالة دبوس القفل بعد ارتفاع درجة حرارة خط الأنابيب، ويدخل الدعم/الشماعة في حالة التشغيل بدون لحام في الموقع أو تعديلات معقدة.

التثبيت في الموقع والأداء التشغيلي على المدى الطويل

الأخطاء التراكمية في ارتفاع الأساس وقطع قسم الأنابيب أمر لا مفر منه أثناء تركيب خط أنابيب البخار. يمتص نطاق الضبط الدقيق للارتفاع الذي توفره دعامات Power Plant Spring Supports هذه الانحرافات، مما يمنع الارتباط الصلب. عادةً ما يتم تجهيز وحدات النوابض ذات القوة الثابتة بآليات تعديل لولبية أو هيدروليكية مساعدة، مما يتيح التشغيل لشخص واحد حتى على خطوط الأنابيب الثقيلة ذات القطر الكبير.

أثناء التشغيل طويل الأمد، يحافظ تصميم الزنبرك المضاد للاسترخاء والمعالجات السطحية (الجلفنة بالغمس الساخن أو طلاء Dacromet) على أداء دعم مستقر. في العديد من مشاريع محطات الطاقة الخارجية، يأتي أكثر من 70% من طلبات الدعم/الطلبات اللاحقة من العملاء الحاليين. إن معدل الشراء المتكرر المرتفع هذا يؤكد بشكل غير مباشر صحة أداء منتجاتنا على المدى الطويل.

مواقع التثبيت والوظائف النموذجية

في منطقة الغلاية، يتم تركيب دعامات زنبركية لمحطات الطاقة على المقاطع الرأسية والأفقية لقنوات البخار الرئيسية، وخطوط أنابيب مخرج المسخن الفائق، وخطوط أنابيب إعادة تسخين البخار. إنها تمتص التمدد الحراري لأعلى، مما يمنع الضغط الزائد عند وصلات الفوهة الرأسية.

بالقرب من التوربين، تعمل الدعامات/الشماعات الزنبركية على أقسام خطوط أنابيب البخار ذات درجة الحرارة العالية بالقرب من صمامات البخار الرئيسية والصمامات الحاكمة على تقليل قوى وعزوم المكونات، مما يساعد في الحفاظ على محاذاة العمود. على الرغم من أن خطوط أنابيب مياه التغذية والمياه المعالجة تعمل عند درجات حرارة منخفضة، إلا أنها لا تزال تواجه اختلافات كبيرة في درجة حرارة البداية والتوقف. تحافظ الدعامات المرنة على ميل خط الأنابيب وتقلل من مخاطر التجويف.

في هذه التطبيقات، غالبًا ما يتم دمج الدعامات/الشماعات مع المخمدات والأقواس الحدية والمكونات الأخرى لتشكيل حل تقييد مرن كامل لنظام الأنابيب.

الدعم الفني للمشروع وقبول المنتج

بدءًا من مرحلة الاختيار، يتلقى فريقنا الفني تقارير تحليل إجهاد نظام الأنابيب، ويحسب الحمل التصميمي والإزاحة لكل نقطة دعم، ويوصي بأنواع دعم زنبرك محطة الطاقة المناسبة وثوابت الزنبرك، ويوفر إرشادات التثبيت التفصيلية.

يحتفظ مصنعنا بسلسلة كاملة لمراقبة الجودة بدءًا من إعادة فحص الأسلاك الزنبركية الواردة واختبار الصلابة بعد المعالجة الحرارية وحتى اختبار صلابة المنتج النهائي. يمكن تسليم سجلات العمليات ذات الصلة ووثائق جودة المواد وفقًا لمعايير مثل ASME وCE. بالنسبة للجزر التقليدية للطاقة النووية وغيرها من المشاريع ذات المتطلبات العالية، يمكن توفير تقارير اختبار تأهيل وظيفة الدعم الإضافية ووثائق التتبع.

إذا كانت لديك متطلبات دعم لخط أنابيب البخار، فيرجى تقديم رسومات تخطيط الأنابيب وبيانات الضغط. سنقدم حلاً محددًا لتكوين دعم Power Plant Spring بدلاً من قائمة النماذج العامة. من خلال الاستفادة من 14 عامًا من خبرة Yangzhou Tianshun في دعم خطوط الأنابيب وبيانات المشاريع من 45 دولة حول العالم، يمكننا مساعدتك في التحكم في تكاليف الشراء والتركيب الإجمالية مع ضمان سلامة نظام البخار الخاص بك.
