كشركة مصنعة ذات خبرة في دعم خطوط الأنابيب،تيانشونيوفردعم شريحة الأنابيب المعزولة مسبقًاحلول مصممة لاستيعاب الحركة الحرارية مع الحفاظ على استمرارية العزل. تساعد هذه التجميعات المتكاملة المشاريع الصناعية على تقليل الجسور الحرارية، وتبسيط التركيب، وتحسين موثوقية أنظمة الأنابيب المعزولة.
يجمع دعامة منزلق الأنابيب المعزولة مسبقًا بين العزل الحامل وواجهة منزلقة منخفضة الاحتكاك، مما يسمح لخطوط الأنابيب بالتوسع والتقلص دون المساس بالحماية الحرارية. على عكس الدعامات التقليدية التي تتطلب قطع العزل وإعادة بنائه في الموقع، يساعد التصميم المتكامل في الحفاظ على غلاف عازل مستمر وحاجز بخار أكثر موثوقية. تشرح هذه المقالة كيفية عمل هذه الدعامات، والمواد التي تناسب درجات حرارة التشغيل المختلفة، وكيفية تحديد التكوين الصحيح، وما يجب على المهندسين مراعاته عند تحديد دعم للبخار أو الماء المبرد أو الخدمة المبردة.
1. ما هو دعم شريحة الأنابيب المعزولة مسبقًا؟
2. كيف يعمل نظام الانزلاق والعزل؟
3. ما هي الفوائد الهندسية الرئيسية؟
4. ما هي المواد المناسبة لدرجات الحرارة المختلفة؟
5. كيف يمكنك تحديد الدعم المناسب لشرائح الأنابيب؟
6. أين يتم استخدام دعامات شرائح الأنابيب المعزولة مسبقًا؟
7. ما الذي يجب على المشترين التحقق منه قبل الطلب؟
9. كيف يمكن لشركة Tianshun دعم مشروعك؟

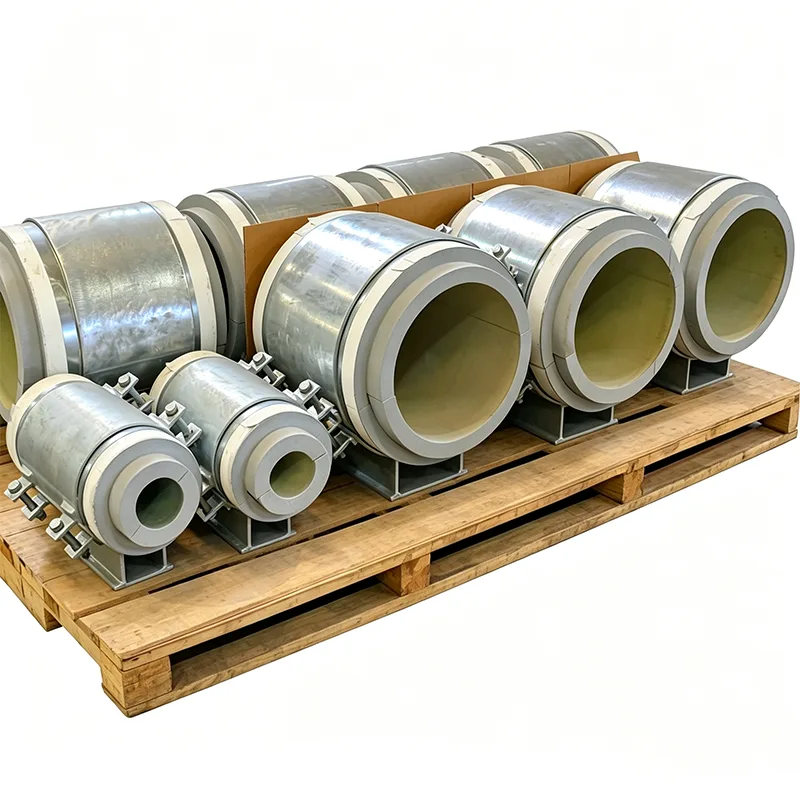

إن دعامة شريحة الأنابيب المعزولة مسبقًا عبارة عن مكون هندسي يدعم خط أنابيب معزول مع السماح بالحركة المتحكم فيها على طول محوره. فهو يدمج الدعم الهيكلي، وكتلة العزل الحاملة، وواجهة منزلقة في مجموعة منسقة.
تشهد خطوط الأنابيب الصناعية تغيرات في الأبعاد مع ارتفاع وانخفاض درجات حرارة التشغيل. تتوسع خطوط البخار أثناء بدء التشغيل، وتتعرض أنابيب المياه المبردة لظروف حرارية مختلفة عن المناطق المحيطة بها، وتتقلص خطوط الأنابيب المبردة بشكل كبير أثناء التشغيل. إذا كان نظام الدعم يمنع الحركة المطلوبة، فقد تتطور قوى مفرطة عند توصيلات الأنابيب وفوهات المعدات والمثبتات والنقاط الهيكلية الأخرى.
يمكن أن تخلق الدعامات التقليدية مشكلة أخرى: غالبًا ما يتم مقاطعة العزل في موقع الدعم. قد يحتاج عمال الموقع إلى قطع العزل حول الحذاء المعدني وإعادة بناء الغلاف الواقي بعد ذلك. يمكن أن يؤدي سوء المحاذاة أو العزل المضغوط أو الختم غير المكتمل إلى تقليل الأداء الحراري.
يعالج الدعم المنزلق المعزول مسبقًا هذه التحديات من خلال الجمع بين العزل الحراري والحركة الخاضعة للتحكم في وحدة واحدة يتم تجميعها في المصنع. يجب أن يتطابق التصميم مع حمل خط الأنابيب ودرجة الحرارة ومواصفات العزل والإزاحة المتوقعة.
تم تصميم التجميع لنقل حمل الأنبوب إلى الهيكل الداعم مع الحفاظ على آلية الانزلاق منفصلة عن وظيفة العزل الأساسية. كل مكون له غرض هندسي محدد.
تدعم الكتلة العازلة الصلبة حمل الأنبوب مع الحد من انتقال الحرارة بين الأنبوب والهيكل الفولاذي. يجب أن تكون مادتها وسمكها وقوة الضغط والهندسة مناسبة لدرجة حرارة التصميم وظروف التحميل. يجب فحص الكتلة مقابل التشغيل والتركيب وأحمال الاختبار المطبقة.
يستخدم التكوين النموذجي سطحًا منزلقًا مصقولًا من الفولاذ المقاوم للصدأ مقترنًا بلوحة انزلاقية PTFE أو مشربة بالجرافيت. الترتيب الدقيق يعتمد على التصميم. تسمح الواجهة بالحركة المحورية مع المساعدة في التحكم في الاحتكاك والقوى الناتجة التي تنتقل إلى هيكل الدعم.
ينبغي تحديد مسافة الانزلاق المطلوبة من خلال تحليل إجهاد الأنابيب. يجب على المصممين مراعاة الإزاحة المتوقعة واتجاه الحركة ومعامل الاحتكاك وردود الفعل الداعمة والبدل المناسب لظروف المشروع.
بالنسبة لخدمات التبريد والتبريد، يعد التحكم في الرطوبة أمرًا مهمًا بشكل خاص. يمكن أن توفر شفة الختم المتكاملة نقطة اتصال محددة للسترة العازلة المجاورة وحاجز البخار. يساعد إغلاق الحقل الصحيح على الحد من دخول الرطوبة، مما قد يؤدي إلى انخفاض أداء العزل وزيادة مخاطر التآكل.
تحتاج الواجهة المنزلقة أيضًا إلى حماية مناسبة من حطام البناء والمياه والملوثات الأخرى. يجب تأكيد تفاصيل العلبة والختم النهائية وفقًا للرسومات المعتمدة من قبل الشركة المصنعة.
يمكن أن يؤدي دمج وظائف العزل والانزلاق إلى تحسين اتساق التثبيت وتقليل المشكلات الشائعة في مواقع دعم الأنابيب.
تعتمد هذه الفوائد على الهندسة والتركيب الصحيحين. لا يمكن للدعامة المنزلقة أن تعوض نموذج ضغط الأنبوب غير الصحيح، أو قوة العزل غير الكافية، أو عدم كفاية الحركة، أو حاجز بخار سيئ الغلق.
يعد اختيار المواد أحد أهم الخطوات في تحديد دعامة شريحة الأنابيب المعزولة مسبقًا. يجب أن يتحمل العزل درجة حرارة الخدمة وحمل الضغط مع الحفاظ على الأداء الحراري المقبول. يجب أن تكون المواد المنزلقة أيضًا متوافقة مع متطلبات الحمل والحركة والبيئة والصيانة المتوقعة.
| طلب | المواد العازلة المحتملة | اعتبارات اختيار المفتاح |
|---|---|---|
| الماء المثلج والمحلول الملحي | شرطة التدخل السريع عالية الكثافة | الموصلية الحرارية، ومقاومة الرطوبة، وقوة الضغط |
| أنابيب عملية ذات درجة حرارة منخفضة | PIR أو الزجاج الخلوي | درجة حرارة التصميم، والتحكم في البخار، والقدرة على التحمل |
| خطوط الأنابيب المبردة | زجاج خلوي | ملاءمة لدرجات حرارة منخفضة للغاية وحماية من الرطوبة |
| خطوط المعالجة بالبخار والساخنة | سيليكات الكالسيوم | تصنيف درجة الحرارة والقوة الميكانيكية والأداء الحراري |
| تطبيقات متخصصة لدرجات الحرارة العالية | العزل القائم على البيرلايت أو المسامية | حدود درجة الحرارة الخاصة بالمشروع وسلوك الضغط |
كما هو موضح في صفحة منتج دعم شريحة الأنابيب المعزولة مسبقًا Tianshun، يمكن أن تغطي خيارات المواد ظروف الخدمة التي تتراوح من -196 درجة مئوية تقريبًا إلى +650 درجة مئوية، اعتمادًا على العزل المحدد والتصميم المحدد. لا ينبغي تفسير نقاط النهاية هذه على أنها تصنيف عالمي لكل تكوين.
يجب على المهندسين التأكد من درجة حرارة التشغيل المسموح بها، وقوة الضغط عند درجة حرارة التصميم، وسمك العزل، وحدود المواد المنزلقة، وتوافق جميع المكونات قبل الموافقة على المواصفات النهائية.
يمكن أن يؤدي اختيار الدعم الذي يعتمد فقط على قطر الأنبوب الاسمي إلى مراجعات تصميمية مكلفة. تأخذ المواصفات الموثوقة في الاعتبار المتطلبات الميكانيكية والحرارية والتركيب معًا.
تحديد درجة حرارة التشغيل العادية والحد الأدنى والحد الأقصى لدرجات حرارة التصميم وظروف الضغط وسيناريوهات بدء التشغيل أو إيقاف التشغيل ذات الصلة. تؤثر هذه العوامل على اختيار العزل وحركة خطوط الأنابيب المتوقعة.
يتم توفير وزن أنبوب التشغيل، ووزن السوائل، ووزن العزل والكسوة، والأحمال الديناميكية المطبقة، وأحمال الاختبار المائي ذات الصلة. يجب فحص كتلة العزل وفقًا لحالة الحمل الحاكمة بدلاً من وزن التشغيل العادي فقط.
استخدم تحليل إجهاد الأنابيب المعتمد لتحديد الحركة المتوقعة في موقع الدعم. تأكد من اتجاه السير وإزاحة التصميم وأبعاد الواجهة المنزلقة والتخليص المطلوب.
حدد القطر الخارجي للأنبوب والمواد العازلة وسمك العزل ومتطلبات حاجز البخار. يجب أن تتماشى هندسة الدعم مع نظام العزل المجاور وتتجنب خلق فجوات أو انتقالات مانعة للتسرب ضعيفة.
حدد ما إذا كان الدعم يتطلب تكوينًا منزلقًا قياسيًا أو لوحات توجيه جانبية أو قيودًا أخرى خاصة بالمشروع. يمكن أن تسمح الدعامات الموجهة بالحركة المحورية مع الحد من الإزاحة الجانبية، ولكن يجب تنسيق مواقع التقييد مع التصميم العام لإجهاد الأنابيب.
للحصول على نظرة عامة أوسع حول تكوينات الدعم، قم بمراجعة نطاق دعم الأنابيب الصناعية لشركة Tianshun وتنسيق الدعم المحدد مع جدول الدعم الكامل للمشروع.
تعتبر هذه الدعامات مفيدة بشكل خاص عندما يحتاج خط الأنابيب إلى الحماية الحرارية والحركة الخاضعة للتحكم. تشمل التطبيقات الشائعة ما يلي:
خذ بعين الاعتبار تركيب خط أنابيب للمياه المبردة في مبنى صناعي رطب. إذا قاطعت الدعامة الفولاذية التقليدية العزل، فقد يتطور التكثيف حول الدعامة، مما قد يساهم في التآكل وتدهور العزل. يمكن للدعامة المنزلقة المعزولة والمختارة بشكل صحيح أن تقلل من هذا الجسر الحراري مع السماح للأنبوب بالتحرك حسب التصميم.
تعتمد النتيجة الفعلية على مواصفات العزل، وأحمال الدعم، والظروف البيئية، وجودة التركيب، واستمرارية نظام حاجز البخار الكامل.
بالنسبة لفرق مشتريات المشروع، يساعد الاستفسار الفني الكامل الشركات المصنعة على إعداد عرض أسعار أكثر دقة ويقلل من مخاطر فجوات المواصفات.
قم بإعداد المعلومات التالية قبل طلب الاقتراح:
اطلب من الشركة المصنعة تأكيد افتراضات التصميم والأحمال المسموح بها وخصائص العزل والسفر المنزلق وتفاصيل الواجهة. عند الاقتضاء، قم بترتيب فحص طرف ثالث أو اختبار شاهد كخدمة مشروع محددة بشكل منفصل.
يمكن أن يؤدي فحص المصنع وتوثيقه إلى تحسين إمكانية التتبع، ولكن يجب على المشترين التمييز بين فحوصات الجودة الداخلية والاختبارات التي يجريها طرف ثالث معتمد بشكل مستقل. وينبغي الاتفاق على نطاق التفتيش قبل بدء الإنتاج.
يدعم حذاء الأنبوب القياسي بشكل أساسي خط الأنابيب وقد يتطلب قطع العزل وإعادة بنائه حوله. يدمج دعم شريحة الأنابيب المعزولة مسبقًا كتلة عازلة حاملة وواجهة منزلقة، مما يساعد في الحفاظ على العزل الحراري مع استيعاب حركة محددة.
يعتمد نطاق التشغيل على المادة العازلة وتصميم التجميع الكامل. يسرد Tianshun خيارات تتراوح من -196 درجة مئوية تقريبًا للتكوينات المبردة المناسبة إلى +650 درجة مئوية للعزل المناسب لدرجة الحرارة العالية. ويجب تأكيد النطاق الفعلي المسموح به للمواد والأحمال وظروف التشغيل المحددة.
يتم تحديد السفر المطلوب من خلال تحليل إجهاد الأنابيب، مع الأخذ في الاعتبار التمدد الحراري أو الانكماش، وموقع الدعم، واتجاه الحركة، وسيناريوهات التشغيل ذات الصلة. يجب أن يوفر السطح المنزلق حركة كافية دون الوصول إلى حدوده الميكانيكية.
نعم. يمكن دمج لوحات التوجيه في تكوينات مناسبة للسماح بالحركة المحورية مع تقييد الإزاحة الجانبية. يجب تنسيق ترتيب الدليل والتخليصات مع تحليل إجهاد الأنابيب وتصميم دعم المشروع.
اعتمادًا على نطاق التوريد المتفق عليه، قد تتضمن الوثائق شهادات المواد الفولاذية، وأوراق بيانات المواد العازلة، ومعلومات اختبار الاحتكاك المنزلق، وتقارير فحص الأبعاد، وسجلات فحص المصنع ذات الصلة. قم بتأكيد المعايير المطلوبة وإمكانية التتبع وأي متطلبات اختبار تابعة لجهة خارجية في مواصفات الشراء.
يجب أن يوازن دعم شريحة الأنابيب المعزولة مسبقًا بين التحميل الهيكلي والعزل الحراري والأداء الانزلاقي والحماية من الرطوبة. يساعد التعامل مع هذه المتطلبات كتصميم منسق واحد على تقليل عدم اليقين في التثبيت ويدعم موثوقية خطوط الأنابيب على المدى الطويل.
قامت Tianshun بتصنيع منتجات دعم خطوط الأنابيب في منشأتها في Yangzhou منذ عام 2012 وتوفر حلولاً لتطبيقات الأنابيب الصناعية، بما في ذلك البخار والمياه المبردة والخدمات المبردة. من خلال مراجعة أبعاد الأنابيب ومتطلبات العزل وأحمال التصميم وبيانات الحركة، يمكن للفريق الهندسي المساعدة في تحديد تكوين الدعم المناسب وتوضيح الوثائق المطلوبة لمشروعك.
إذا كنت مصادر مخصصةدعم شريحة الأنابيب المعزولة مسبقًالتثبيت جديد أو ترقية خطوط الأنابيب الحالية، قم بإعداد جدول دعم الأنابيب ومواصفات العزل وبيانات تحليل الضغط قبل طلب عرض الأسعار. قم بزيارة صفحة منتج Tianshun لمراجعة نهج التصميم المتاح، واتصل بنالمناقشة متطلباتك الفنية وخيارات المواد ونطاق الفحص واحتياجات تسليم المشروع.
