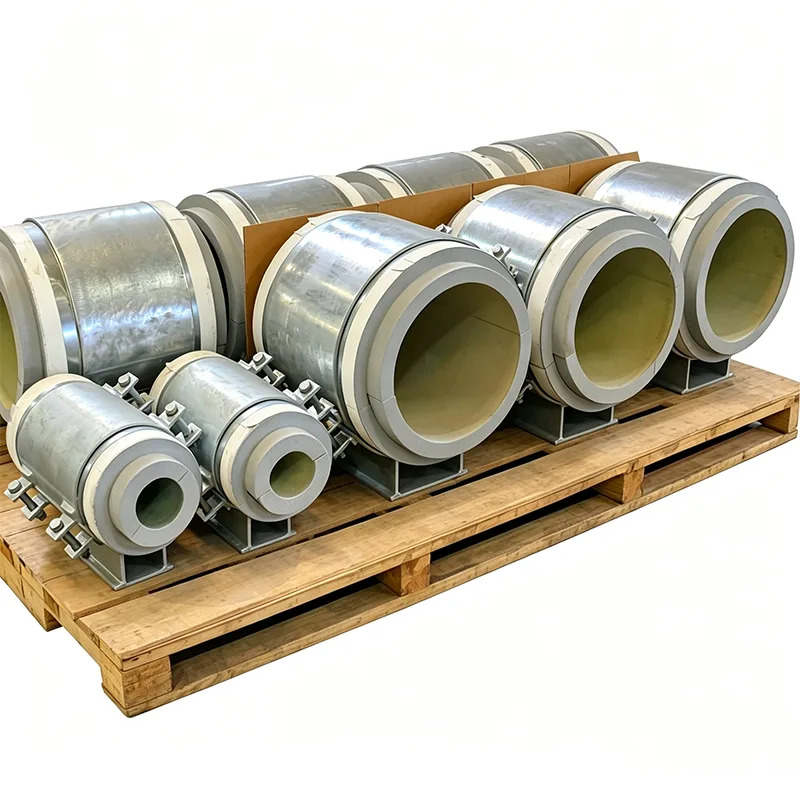

دعم شريحة الأنابيب المعزولة مسبقًا

الأنبوب الذي يتمدد وينكمش تحت تغيرات درجات الحرارة يحتاج إلى التحرك عند دعاماته. يحتاج الأنبوب الذي يجب أن يظل معزولًا إلى غلاف حراري غير منقطع. إن تلبية كلا المتطلبين عند نفس نقطة الدعم يعني عادة تركيب لوحة منزلقة منفصلة ثم قطع العزل حولها في الموقع - وهو تسلسل يترك مجالًا للمحاذاة غير الصحيحة، والعزل المضغوط، وختم بخار غير موثوق به. يعمل دعم شريحة الأنابيب المعزولة مسبقًا على حل هذه المشكلة من خلال دمج آلية الانزلاق وكتلة العزل في وحدة واحدة يتم تجميعها في المصنع وتصل إلى الموقع جاهزة لقبول الأنبوب والعزل المجاور.

لقد قمنا بإنتاج دعامات الشرائح المتكاملة هذه في مصنعنا في يانغتشو منذ عام 2012، لخطوط البخار، وشبكات المياه المبردة، وأنابيب النقل المبردة في أكثر من 45 دولة. تم تصميم كل مجموعة بحيث يتحرك الأنبوب بحرية، ويبقى العزل سليمًا، ويبقى الفولاذ الداعم في درجة حرارة آمنة.

كيف تعمل الوظيفتان المنزلقة والعازلة معًا

يحتوي جسم الدعم على كتلة عازلة صلبة وعالية الكثافة تنقل حمل الأنبوب من السرج إلى لوحة القاعدة. لا يلمس أي معدن المعدن من خلال مسار التحميل: يعمل العزل نفسه بمثابة فاصل حراري. أسفل الكتلة العازلة، يتم وضع زوج منزلق منخفض الاحتكاك بدقة أثناء التصنيع.

المكون المنزلق العلوي عبارة عن لوح مصقول من الفولاذ المقاوم للصدأ مرتبط بالجانب السفلي من كتلة العزل أو بلوحة توزيع الحمل المتوسطة.

المكون المنزلق السفلي عبارة عن وسادة PTFE أو مشربة بالجرافيت مثبتة في الجزء العلوي من لوحة القاعدة الفولاذية.

واجهة الشريحة بأكملها محاطة بجسم الدعم، ومحمية من غبار البناء، والحصى التي تذروها الرياح، والرطوبة التي يمكن أن تزيد الاحتكاك أو تسبب التآكل بمرور الوقت.

يتم حساب مساحة سطح الشريحة وطول السفر من بيانات تحليل إجهاد الأنابيب. نضيف هامشًا كبيرًا يتجاوز الحد الأقصى للإزاحة المتوقعة، لذلك حتى عابر غير عادي لن يدفع الدعم إلى ما هو أبعد من نطاقه المصمم.

العزل الذي يؤدي في درجة حرارة التشغيل الخاصة بك

يتم اختيار مادة الكتلة العازلة للظروف الحرارية المحددة لخطك، ولا يتم اختيارها من مخزون واحد يناسب الجميع. تشمل خيارات المواد القياسية لدينا ما يلي:

PIR عالي الكثافة (بولي إيزوسيانورات): للمياه المبردة والمحلول الملحي والخدمات الباردة حتى -50 درجة مئوية.

الزجاج الخلوي: للتطبيقات المبردة حتى -196 درجة مئوية حيث تكون عدم نفاذية الرطوبة أمرًا بالغ الأهمية.

سيليكات الكالسيوم: للبخار والزيت الساخن وخطوط المعالجة حتى 650 درجة مئوية.

الألواح القائمة على البيرلايت أو ذات المسام الصغيرة: للتطبيقات التي تتطلب توصيلًا حراريًا منخفضًا جدًا في درجات الحرارة القصوى.

يتم تصنيع كل كتلة لتتناسب مع قطر الأنبوب وسمك العزل المحدد للمشروع. يتم التحقق من قوة الضغط الخاصة بها مقابل حمل الاختبار المائي الكامل، وليس فقط وزن التشغيل، لمنع التكسير أثناء التشغيل.

حاجز بخار لا ينقطع

تم تصنيع جسم الحذاء المعدني بشفة مانعة للتسرب مدمجة. عندما يقوم طاقم الموقع بتثبيت عزل الأنابيب والكسوة الخارجية، يقومون بإحضار حاجز البخار مباشرة إلى هذه الحافة وإغلاقها بمادة لاصقة أو شريط. والنتيجة هي مظروف مستمر وقابل للفحص يمر مباشرة عبر موقع الدعم - بدون فجوات، ولا بقع مقطوعة يدويًا، ولا يعتمد على المصطكي المطبق في الموقع وحده.

التوثيق والموثوقية

يتم شحن كل شريحة داعمة معزولة مسبقًا مع مجموعة كاملة من الوثائق:

شهادات EN 10204 النوع 3.1 لجميع الأجزاء الفولاذية.

أوراق بيانات المواد العازلة مع قيم التوصيل الحراري وقوة الضغط عند درجة حرارة التصميم.

شهادات معامل احتكاك اللوحة المنزلقة، والتي تم التحقق منها عن طريق الاختبارات المعملية.

تقارير الأبعاد التي تؤكد نطاق السفر وسمك الكتلة وأبعاد لوحة القاعدة.

التطبيقات المشتركة

رفوف أنابيب البخار والمكثفات في محطات توليد الطاقة والمنشآت الصناعية.

خطوط المياه المبردة وتبريد المناطق حيث يتم وضع دعامات الشرائح على مسارات طويلة ومستقيمة.

صالات الأنابيب المبردة حيث يتطلب الانكماش الحراري سطحًا منزلقًا موثوقًا ومنخفض الاحتكاك.

أي نظام أنابيب معزول يتم فيه تجميع الألواح المنزلقة ميدانيًا من شأنه أن يبطئ تركيب العزل ويخلق صعوبات في الفحص.

لماذا تيانشون؟

إن الدعامة المنزلقة التي تربط العزل أو تسحقه بعد بضع دورات حرارية لا تعتبر دعامة منزلق - بل هي أمر إصلاح مستقبلي. يعمل نهجنا المتكامل في المصنع على التخلص من تباين التجميع الميداني ويضمن محاذاة الأسطح المنزلقة ودعم كتلة العزل بالكامل وإمكانية تنفيذ حاجز البخار بشكل نظيف بواسطة فريق الموقع. مع ما يزيد عن 70% من الدعم المتكرر للأعمال والهندسية والذي يبدأ من القياسات المتساوية لديك، فإننا نقدم منتجًا يعمل بشكل متوقع من أول عملية تسخين حتى آخر مرة.

التعليمات

س: هل يمكن استبدال سطح الشريحة إذا تآكل؟

ج: إن الأسطح المنزلقة محاطة ومثبتة داخل مجموعة المصنع، لذا فإن الاستبدال الميداني ليس عمليًا. تم تصنيف المواد التي نستخدمها لعقود من الحركة تحت أحمال التصميم، ونقدم بيانات اختبار الاحتكاك مع كل طلب.

س: ما هو نطاق درجة الحرارة المغطى؟

ج: من -196 درجة مئوية (الزجاج الخلوي) إلى +650 درجة مئوية (سيليكات الكالسيوم). يمكن استيعاب درجات الحرارة المرتفعة باستخدام مواد متخصصة - اتصل بفريقنا الهندسي.

س: كيف يمكنك إيقاف قطع كتلة العزل بفعل الانزلاق؟

ج: يقع المستوى المنزلق أسفل كتلة العزل، وتفصل لوحة توزيع الحمل الصلبة بين الاثنين. يتعرض العزل للحمل الضاغط فقط؛ تنتقل قوى الانزلاق مباشرة بين الأسطح المعدنية.

س: هل يمكنني الحصول على دعامة منزلق تقوم أيضًا بتوجيه الأنبوب بشكل جانبي؟

ج: نعم. يمكننا إضافة لوحات توجيه متكاملة إلى جسم الدعم، مما يسمح بالحركة المحورية مع تقييد الإزاحة الجانبية.
