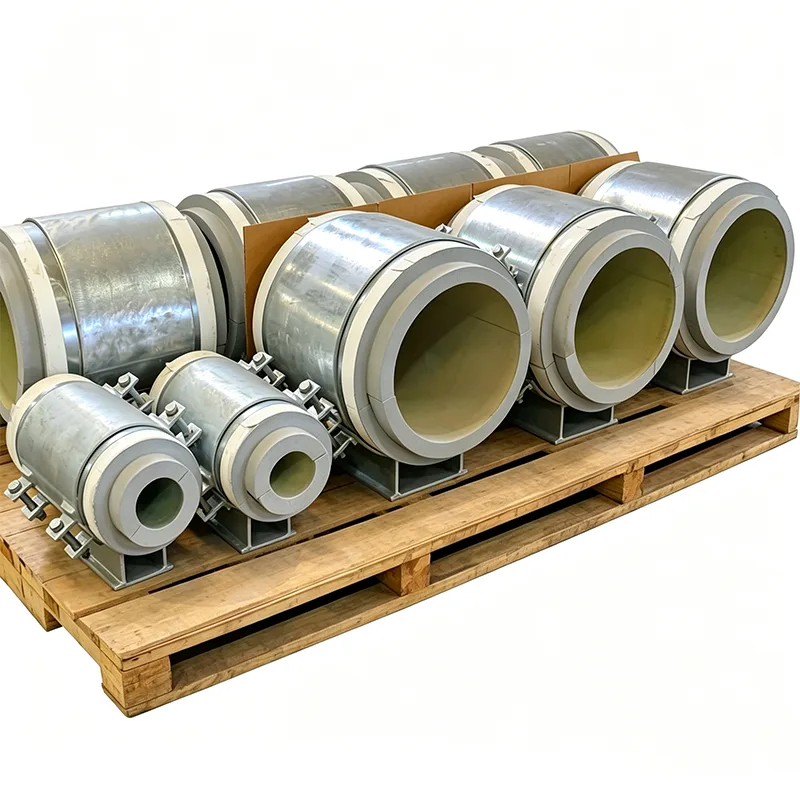

دعامات الأنابيب المعزولة مسبقًا المثبتة على القاعدة

يؤدي العزل الميداني حول دعامات الأنابيب إلى إنشاء نقاط ضعف في أي نظام معزول مسبقًا. تصل دعامات الأنابيب المعزولة مسبقًا المثبتة على قاعدة Yangzhou Tianshun كوحدة واحدة مبنية في المصنع مع كتلة عازلة مغلفة بالكامل، وحاجز بخار متكامل، وألواح منزلقة اختيارية - مما يؤدي إلى قطع العمالة في الموقع، والتخلص من الجسور الحرارية، وتسريع عملية التثبيت. اطلب عرض أسعار، أو أرسل مواصفات العزل الخاصة بك، أو ناقش متطلبات مشروعك.

في مشروع الأنابيب المعزولة مسبقًا - تدفئة المناطق، أو شبكات التبريد، أو الخطوط الصناعية الساخنة والباردة - تكون قوة نظام العزل بقدر أضعف نقطة فيه. مواقع الدعم عادة ما تكون نقطة الضعف تلك. إن تصنيع العزل الميداني حول حذاء الأنبوب، وقطع مادة الكتلة حسب الحجم، وإغلاق حاجز البخار في أوضاع غير مناسبة يستغرق وقتًا طويلاً، ويعتمد بشكل كبير على مهارة عامل التركيب، ومن الصعب فحصه بشكل صحيح بمجرد استمرار الكسوة.

تعمل دعامات الأنابيب المعزولة مسبقًا المثبتة على القاعدة على التخلص من هذا العمل في الموقع. يتم ربط الكتلة العازلة الحاملة بالمصنع داخل هيكل الدعم المعدني ومختومة داخل غلاف متواصل قبل أن تغادر مصنعنا. يصل التجميع إلى الموقع كوحدة واحدة جاهزة للتركيب: يتم تثبيته على الأساس أو الأعمال الفولاذية، ووضع الأنبوب، وتوصيل عزل الأنبوب المجاور مباشرة بطوق الختم المدمج في الدعم. لقد قمنا بتصنيع هذه الدعامات في منشأة Yangzhou الخاصة بنا منذ عام 2012، للمشاريع التي يكون فيها الاتساق والسرعة وأداء العزل على المدى الطويل غير قابلة للتفاوض.

ما تحصل عليه في مجموعة واحدة تم تصنيعها في المصنع

يتكون كل دعامة أنابيب معزولة مسبقًا مثبتة على القاعدة من ثلاث طبقات متكاملة:

لوحة قاعدة فولاذية صلبة مع فتحات مسامير تثبيت مثقوبة مسبقًا، بحجم يتناسب مع التحميل الهيكلي ومتطلبات الزلازل.

كتلة عازلة عالية الكثافة، تم اختيارها لدرجة حرارة التشغيل، ويتم احتجازها بالكامل داخل الجسم المعدني. بالنسبة للخدمات الساخنة التي تصل إلى 140 درجة مئوية، نستخدم عادة مادة البولي يوريثين عالي الكثافة (PUR) أو البولي إيزوسيانورات (PIR). بالنسبة للمياه المبردة والتطبيقات تحت الصفر، يتم استخدام الزجاج الخلوي ذو الخلايا المغلقة أو PIR مع تصنيف خدمة منخفض الحرارة.

حامل أو سرج أنبوبي يقوم بتوزيع الحمل على كتلة العزل، ويتم تثبيته ميكانيكيًا لمنع الدوران أو الرفع. تم تصميم المهد بنصف قطر يتوافق مع القطر الخارجي للأنبوب ويتضمن بطانة واقية لمنع تلف الطلاء.

المجموعة المعدنية بأكملها مجلفنة بالغمس الساخن بشكل قياسي، مع توفر الفولاذ المقاوم للصدأ للبيئات المسببة للتآكل. نظرًا لأن كتلة العزل يتم ربطها تحت ظروف المصنع الخاضعة للرقابة، فإن مسار حمل الضغط يكون متعامدًا تمامًا، ولا توجد فجوات هوائية من شأنها أن تسمح بفقد الحرارة بالحمل الحراري أو انتقال الرطوبة بمرور الوقت.

لا توجد جسور حرارية ولا تسرب بخار

السمة المميزة لهذا الدعم هي أن لوحة القاعدة الفولاذية وحامل الأنبوب لا يتلامسان أبدًا. تتحمل كتلة العزل وزن الأنبوب بالكامل وتعمل بمثابة عازل حراري. على الأنابيب الباردة، هذا يعني عدم تشكل الصقيع على لوحة القاعدة أو الفولاذ الهيكلي تحتها. على الأنابيب الساخنة، فهذا يعني عدم فقدان أي حرارة إلى الأساس.

بالنسبة لحاجز البخار، نقوم بتصنيع الدعامة باستخدام شفة إغلاق معدنية متكاملة حول المحيط. سترة عزل الأنابيب المطبقة في الموقع - سواء كانت عبارة عن صفائح معدنية حلزونية أو غلاف يتقلص بالحرارة - تصطدم بهذه الشفة ويتم إغلاقها بمادة لاصقة أو شريط، مما يخلق ختم بخار مستمر وقابل للفحص. كما قمنا أيضًا بقطع العزل الثانوي مسبقًا حول هيكل الدعم حتى لا يضطر طاقم الموقع إلى تعديل أجزاء العزل بسرعة.

عندما تحتاج الحركة إلى الحدوث عند الدعم

في العديد من الخطوط المعزولة مسبقًا، يحتاج الأنبوب إلى الانزلاق عبر الدعامة أثناء تمدده وتقلصه. يمكننا دمج سطح منزلق منخفض الاحتكاك في القاعدة المثبتة دون المساس بالعزل. يتم ربط صفائح الفولاذ المقاوم للصدأ المصقولة بالجانب السفلي من كتلة العزل، مقترنة بطبقة PTFE أو لوحة الجرافيت في الجزء العلوي من لوحة القاعدة. يتم وضع مجموعة الشرائح بأكملها داخل هيكل الدعم المحكم، لذلك لا يمكن أن يصل أي غبار أو رطوبة إلى الأسطح المنزلقة. يتم حساب نطاق حركة التصميم ليتوافق مع تحليل إجهاد الأنابيب الخاص بك، مع هامش أمان كبير.

الوثائق التي تتوافق مع جودة المنتج

يتضمن كل طلب دعم معزول مسبقًا من Tianshun ما يلي:

EN 10204 شهادات المواد من النوع 3.1 لجميع الفولاذ الهيكلي والمسامير.

أوراق بيانات المواد العازلة تسرد التوصيل الحراري، وقوة الضغط، ونفاذية بخار الماء عند درجة حرارة التصميم.

تقارير فحص الأبعاد تؤكد سمك الكتلة وأبعاد لوحة القاعدة والارتفاع الإجمالي ومحاذاة التجميع.

توضح سجلات إنتاج المصنع الظروف البيئية أثناء عملية الربط والمعالجة، والتي تعتبر بالغة الأهمية لسلامة الالتصاق على المدى الطويل.

التطبيقات النموذجية

شبكات التدفئة والتبريد في المناطق، حيث تكون أنظمة الأنابيب المعزولة مسبقًا قياسية

رفوف الأنابيب المعزولة مسبقًا والمدفونة فوق الأرض في المنشآت الصناعية

تعمل أنابيب الغاز الطبيعي المسال والأنابيب المبردة حيث يعمل حاجز البخار المحكم الغلق في المصنع على تقليل تأخيرات التشغيل بشكل كبير

تتطلب المنشآت الغذائية والصيدلانية أسطح دعم صحية وقابلة للتنظيف

أي مشروع يكون فيه تقليل عمالة العزل في الموقع بمثابة فائدة قابلة للقياس من حيث التكلفة والجدول الزمني

لماذا تختار Tianshun للدعامات المعزولة مسبقًا؟

نحن لا نتعامل مع العزل كفكرة لاحقة ولا نقوم ببساطة بوضع كتلة في حذاء قياسي. يأخذ فريقنا الهندسي الداخلي أحجام الأنابيب الخاصة بك، ومواصفات العزل، والأحمال الهيكلية، ويقوم بتكوين كل دعم بحيث تعمل كتلة العزل ضمن ضغط الضغط المسموح به، ويمكن تنفيذ حاجز البخار بواسطة طاقم الموقع دون ارتجال، وتتوافق لوحة القاعدة مع ترتيب الفولاذ المدني أو الهيكلي الخاص بك. يضمن نهج التصميم الأول هذا، جنبًا إلى جنب مع 14 عامًا من الخبرة ومعدل الطلب المتكرر الذي يزيد عن 70%، حصولك على دعم يحافظ على الحرارة في مكانها الصحيح والتكثيف خارجًا.

التعليمات

س: هل يمكن استبدال كتلة العزل في حالة تلفها؟

ج: إنه مرتبط ومغلف، مما يجعل الاستبدال الميداني غير عملي. نوصي بطلب مجموعة احتياطية للمواقع المهمة. يقلل الجسم الفولاذي القوي من مخاطر التلف أثناء المناولة.

س: ما هو نطاق درجة الحرارة الذي تغطيه هذه الدعامات؟

ج: من -196 درجة مئوية إلى +140 درجة مئوية لمجموعات الزجاج الخلوي/PIR القياسية. لدرجات حرارة أعلى، يمكن استخدام كتل سيليكات الكالسيوم.

س: هل أحتاج إلى توفير لوحة الشرائح الخاصة بي؟

ج: لا، يمكننا دمج اللوحة المنزلقة أثناء التصنيع، ويظل السطح المنزلق مغلقًا داخل جسم الدعم.

س: كيف أقوم بإغلاق عزل الأنابيب لدعمك؟

ج: نحن نقدم طوق ختم معدني في جميع أنحاء الدعم. يقوم فريق موقعك ببساطة بتثبيت الغلاف العازل للأنابيب حتى هذا الطوق ويغلقه بشريط لاصق أو مادة لاصقة متوافقة مع معايير الموقع.

س: ما هي المعايير المطبقة؟

ج: تصنيع الفولاذ لـ MSS SP-58/69. تتوافق كتل العزل مع EN 14305 (الزجاج الخلوي) أو EN 13165 (PUR/PIR). يمكننا أيضًا تلبية رموز المشاريع المحددة مثل EN 253 لأنابيب التدفئة المركزية.
