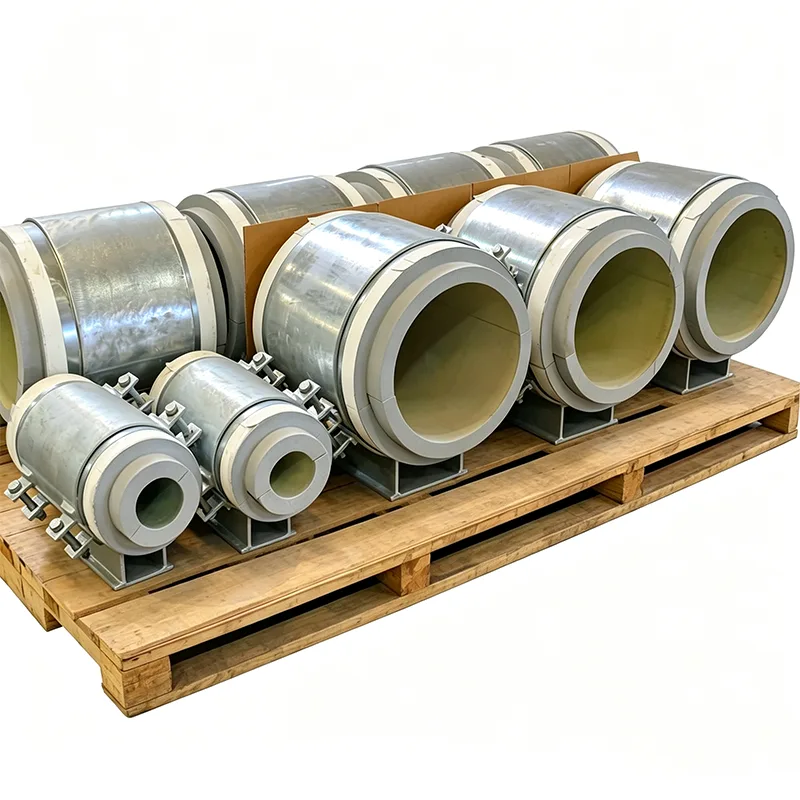

دعامات الأنابيب المعزولة مسبقًا للنفط والغاز

لا تقتصر خطوط أنابيب النفط والغاز على نقل المنتجات فحسب. فهي تنقل الخام المعرض للشمع والذي يجب أن يبقى فوق نقطة صبه، والغاز الرطب الذي يمكن أن يشكل هيدرات مسببة للتآكل في نقطة باردة، والمكثفات عالية الضغط التي تدور خلال التقلبات السريعة في درجات الحرارة. في هذه الخدمات، يعد دعم الأنابيب غير المعزولة أكثر من مجرد تسرب للطاقة - فهو يمثل خطرًا على سلامة العمليات ونقطة بداية للتآكل. يعمل الدعم المعزول بشكل صحيح على التخلص من الجسر البارد، ويدمج غلافًا محكمًا للبخار، ويصل إلى الموقع كمجموعة واحدة تم اختبارها على الحمل. لا يوجد عزل ميداني. لا التخمين.

قامت شركة Yangzhou Tianshun بتسليم دعامات معزولة مسبقًا لمشاريع النفط والغاز في المراحل الأولية والوسطى والنهائية منذ عام 2012. تعمل تجميعاتنا حاليًا في الخدمة على مشعبات الإنتاج الصحراوية، ورافعات المنصات البحرية، وخطوط تتبع بخار المصافي في أكثر من 45 دولة. نحن نبنيها للتعامل مع التحديات المحددة التي تميز أنابيب النفط والغاز: مواد الخدمة الحمضية، والقدرة على النجاة من حرائق الطائرات، والعزل الذي لن يتحلل عند امتصاص الهيدروكربونات فيه.

المواد المختارة للبيئات الحامضة والمسببة للتآكل

في منشأة النفط والغاز، يمكن أن يتعرض الفولاذ الداعم لكبريتيد الهيدروجين والكلوريدات والهواء المحمل بالأملاح - وأحيانًا الثلاثة معًا. نحن لا نجازف في اختيار المواد. بالنسبة لتطبيقات الخدمة الحامضة، نقوم بتوريد ألواح وأقسام من الفولاذ الكربوني التي تم اختبارها بواسطة HIC (التكسير المستحث بالهيدروجين) وفقًا لـ NACE TM0284، ويمكن توفير الدعم النهائي بالتوافق الكامل مع NACE MR0175 / ISO 15156. عندما تكون الكلوريدات هي الاهتمام الرئيسي - الجوانب العلوية البحرية والمحطات الساحلية - نستخدم الفولاذ المقاوم للصدأ 316L لجسم الدعم والمسامير A4-80، مما يؤدي إلى إزالة الجلفانية خطر التآكل.

كتلة العزل نفسها عبارة عن خلية مغلقة لمقاومة امتصاص الهيدروكربون. بالنسبة للخطوط التي تحمل النفط الخام أو المكثفات أو زيت الوقود، فإننا نتجنب المواد ذات الخلايا المفتوحة التي من شأنها أن تمتص الزيت وتفقد الأداء الحراري. يعد الزجاج الخلوي وPIR عالي الكثافة من خياراتنا الافتراضية، حيث تم اختبار توافقهما الكيميائي مع التعرض المتوقع للانسكابات.

الحفاظ على الحرارة حيث تحتاج العملية إليها

لا تعمل دعامات الأنابيب المعزولة مسبقًا للنفط والغاز دائمًا عند درجات حرارة البخار، ولكن غالبًا ما يتم تسخينها أو تتبعها للحفاظ على تدفق المحتويات. يمكن أن يتسبب الدعم الذي يسمح للحرارة بالهروب عند نقطة واحدة في حدوث تبريد موضعي يؤدي إلى ترسب الشمع أو تكوين الهيدرات أو زيادة اللزوجة. تستخدم دعاماتنا المعزولة مسبقًا كتلة عازلة حاملة تم اختيارها لدرجة حرارة التصميم المحددة:

تحت الصفر إلى 85 درجة مئوية: PIR عالي الكثافة لصناديق التبريد لمعالجة الغاز، وتخزين غاز البترول المسال، والمياه المبردة لوحدات تجفيف الغاز.

ما يصل إلى 140 درجة مئوية: PIR مع تصنيف درجة حرارة مرتفعة لخطوط النفط الخام وأنظمة الزيت الساخن المتتبعة.

ما يصل إلى 400 درجة مئوية: سيليكات الكالسيوم لخطوط البيتومين التي يتم تتبعها بالبخار، وسخانات الزيت الحراري، وأنابيب عمليات التكرير.

يتطابق سمك الكتلة مع مواصفات عزل الأنابيب بدقة، ويتم فحص قوة الضغط مقابل حمل الاختبار المائي الكامل - لأن الكتلة التي يتم سحقها أثناء التشغيل لن تعزل أي شيء.

الحماية من الحرائق التي تشتري الوقت

على منصة بحرية أو في محطة غاز، تقوم مجموعة الدعم التي تنهار أثناء الحريق بإزالة القيود من الأنبوب، مما قد يؤدي إلى التمزق والتصعيد. يمكننا دمج الحماية السلبية من الحرائق مباشرة في الدعامة المعزولة مسبقًا: يتم ربط حصيرة منتفخة أو ماصة للحرارة بالقاعدة الفولاذية والجدران الجانبية أسفل الكسوة، ويمكن اعتماد التجميع للحفاظ على سلامة الحمل لفترة محددة تحت التعرض لحريق نفاث (ISO 22899) أو حريق السليلوز (ISO 834). وهذا يحول الدعم إلى جزء من نظام الأمان، وليس مجرد عنصر موفر للطاقة.

حاجز البخار المدمج في المصنع يزيل مخاطر واجهة المستخدم المركزية (CUI) بالموقع

يعد التآكل تحت العزل أغلى عنصر من عناصر الفحص والإصلاح في العديد من محطات النفط والغاز. يبدأ الأمر دائمًا تقريبًا عند اختراق الدعم حيث يتم قطع حاجز البخار يدويًا ومختومًا بشريط يفقد الالتصاق بعد بضعة فصول صيف. تأتي دعاماتنا مع طوق إغلاق معدني مستمر ملحوم في المصنع بجسم الدعم. يقوم طاقم الموقع بتشغيل الغلاف العازل للأنبوب مباشرة على هذا الطوق ويغلقه بمادة لاصقة أو شريط ضغط محدد. والنتيجة هي انتقال محكم للبخار يمكن فحصه بصريًا من الخارج، ولن ينفتح بعد عامين.

التوثيق جاهز لأي مدقق

تشمل كل دعامات الأنابيب المعزولة مسبقًا للنفط والغاز التي نقوم بتوريدها لمشروع النفط والغاز ما يلي:

EN 10204 شهادات المواد من النوع 3.1 مع نتائج اختبار HIC حيث يتم تحديد الخدمة الحامضة.

أوراق بيانات كتل العزل مع قوة الضغط، والتوصيل الحراري، وتصنيف الحريق.

تقارير NDT عن أي لحامات، بما في ذلك PT/MT والتصوير الشعاعي إذا طلب ذلك.

شهادات فحص الأبعاد النهائية واختبار الحمل.

علامة CE وإعلان الأداء بموجب EU 305/2011 حيثما ينطبق ذلك.

تطبيقات النفط والغاز النموذجية

مجمعات إنتاج رؤوس الآبار وخطوط التجميع (البرية والبحرية)

وحدات تجفيف الغاز وإزالة الغاز الحمضي

تخزين غاز البترول المسال وسوائل الغاز الطبيعي وأنابيب النقل

وحدات المعالجة في المصفاة: تقطير الخام، التكسير الهيدروجيني، إعادة التشكيل

خطوط تسخين البيتومين والزيت الثقيل

الجوانب العلوية للمنصة البحرية ووحدات معالجة FPSO

لماذا شركة Tianshun للدعائم المعزولة مسبقًا للنفط والغاز؟

نحن ندرك أن مواصفات دعم النفط والغاز كثيفة مع متطلبات المواد، وبنود الامتثال NACE، ومتطلبات الحماية من الحرائق. يقرأ مهندسونا هذه المواصفات سطرًا سطرًا قبل إنتاج رسم واحد. يمكننا إجراء إحالة مرجعية لفئة الأنابيب الخاصة بك، ومعايير العزل، والتحميل الهيكلي لتقديم مجموعة واحدة تتحقق من كل صندوق - وندعمها بالوثائق لإثبات ذلك. يعود أكثر من 70% من عملائنا للمشاركة في المشروع التالي، وهي أقوى شهادة يمكننا تقديمها.

التعليمات

س: هل يمكن استخدام الدعم الخاص بك في بيئات الخدمة الحامضة؟

ج: نعم. نحن نوفر الدعامات باستخدام الفولاذ الذي تم اختباره بواسطة HIC والتوافق مع NACE MR0175/ISO 15156 لتطبيقات الغاز الحامض والنفط الخام.

س: هل تقدمون إصدارات مقاومة للحريق؟

ج: نعم. يمكننا دمج الحماية السلبية من الحرائق المصنفة لحريق الطائرات النفاثة (H-60 أو J-60) أو الحرائق السليولوزية، مع الحفاظ على سلامة الحاملة خلال الفترة المقدرة.

س: كيف تمنع العزل من امتصاص الزيت أو المواد الكيميائية؟

ج: نستخدم مواد ذات خلايا مغلقة مثل الزجاج الخلوي أو PIR الذي يقاوم امتصاص الهيدروكربون السائل. لم يتم تحديد عزل الخلايا المفتوحة مطلقًا للنفط والغاز بدون حاجز وقائي.

س: هل يمكن للدعامات التعامل مع أحمال النقاط العالية من الأنابيب ذات الجدران الثقيلة؟

ج: بالتأكيد. نقوم بحساب ضغط المحمل في ظل ظروف التشغيل والاختبار المائي ونختار درجة كتلة العزل وفقًا لذلك.
