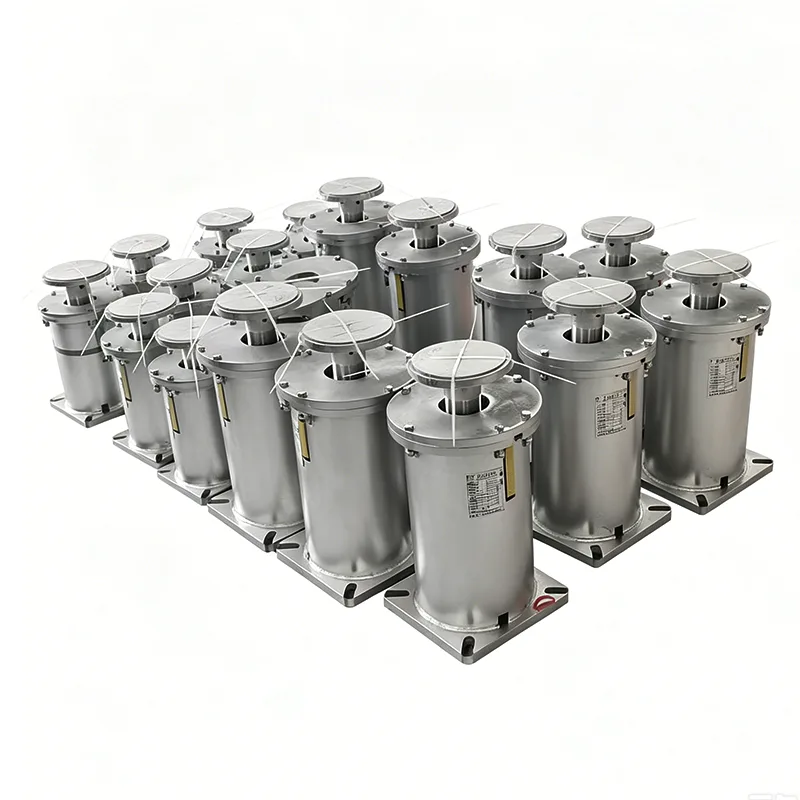

النفط والغازدعم الربيع المتغيريجب أن تستوفي خمسة شروط رئيسية: شروط تصميم الاختيار، أداء الحمل والإزاحة، منع المواد والتآكل، اختبارات التصنيع، مواصفات التثبيت والاستخدام، والمعايير المعمول بها: ASME B31.3، MSS SP-58/SP-69، SH/T3073، HG/T20644 (عام للبتروكيماويات النفط والغاز)
معايير الاختيار (العتبات الصعبة لاختيار التصميم)
معدل تغيير الحمل ≥ 25% (متطلبات ASME الإلزامية)

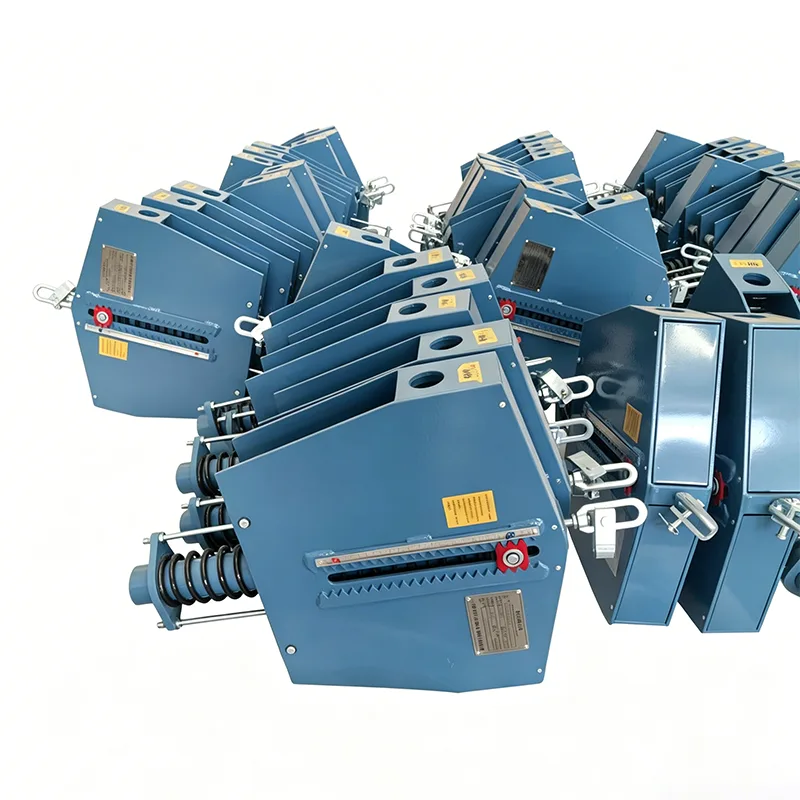

بالنسبة لتغيرات الحمل البارد والساخن التي تتجاوز 25%، يُحظر استخدام النوابض المتغيرة ويجب استخدام دعامات القوة الثابتة بدلاً من ذلك؛ بالنسبة لمنافذ أنابيب معدات المضخة/الضاغط (وحدات API610)، يلزم التحكم الصارم في تقلبات الحمل. يجب استبدال أي انحرافات بدعامات ثابتة.
الإزاحة الحرارية العمودية مطابقة للسكتة الدماغية
يجب أن يقع الإزاحة الرأسية لخط الأنابيب أثناء الحالات الباردة والساخنة ضمن نطاق الشوط الفعال للزنبرك (علامة C الباردة إلى علامة H الساخنة)، ولا يُسمح بتجاوز الحد العلوي والسفلي للزنبرك؛ بالنسبة للسلسلة المفردة التقليدية، يكون الحد الأقصى للسكتة الدماغية أقل من أو يساوي 250 مم، وبالنسبة للحركة المفرطة، يلزم وجود زنبرك بقوة ثابتة.
تحميل القيم
الحمل المحدد = الوزن الذاتي للأنبوب + الوزن المتوسط + وزن العزل + الوزن الذاتي لجسم الدعم والشماعة؛ يتم فرض حمل الرياح الإضافي والحمل الزلزالي في المناطق الزلزالية (أحكام الزلازل ASME B31.3).
حدود شرط التطبيق
درجة الحرارة: عادي - 30 درجة مئوية إلى +200 درجة مئوية؛ بالنسبة لخطوط أنابيب النفط والغاز ذات درجة الحرارة العالية (> 250 درجة مئوية)، استخدم نوابض سبائكية مقاومة لدرجة الحرارة العالية؛ بالنسبة لخطوط أنابيب الغاز الطبيعي المسال ذات درجة الحرارة المنخفضة (-196 درجة مئوية)، استخدم مواد زنبركية خاصة ذات درجة حرارة منخفضة؛
ينطبق: فقط خطوط أنابيب الإزاحة الحرارية العمودية. للتوسع الجانبي، ينبغي تجهيز دعم الدليل؛ الربيع لا يتحمل الأحمال الأفقية.
شروط مؤشر الأداء (المعلمات الإلزامية لفحص المصنع)
دقة التحميل: الانحراف بين الحمل المحدد المقاس والحمل الاسمي هو ± ± 5% (المعايير العامة للبتروكيماويات والنفط)، وبالنسبة لمشاريع الغاز الطبيعي المسال المتطورة، فهو ± ± 3%.
صلابة الزنبرك: يتوافق تحمل الصلابة مع مواصفات الزنبرك GB/T23934/ASME، ويتبع منحنى إزاحة الحمل في جميع أنحاء النطاق قانون هوك خطيًا.
سلامة القوة: قدرة تحمل الضغط القصوى هي ضعف الحمل المقدر؛ أقل من 1.5 مرة من الحمل الثابت المقدر، يتم الحفاظ على الضغط دون تشوه أو كسر في البلاستيك؛ يكون ضغط المكون ≥ 0.8 مرة من قوة خضوع المادة.
عمر التعب: لظروف التشغيل المستمر للنفط والغاز، ≥ 2000 اختبار للدورة الباردة والساخنة؛ الربيع ليس به شقوق والصلابة لا تتحلل.
تكوين التعريف: يجب أن يكون الغلاف محفورًا بمقاييس C (الموضع البارد)، ومقاييس H (الموضع الساخن)، والنموذج، والحمل المقدر، وقيمة السكتة الدماغية.
جهاز القفل القياسي: المصنع مجهز بدبابيس قفل النقل / كتل القفل، ويتم قفلها مسبقًا في حالة باردة في المصنع، ويتم إزالة مكونات القفل قبل تسخين خط الأنابيب وتشغيله.
المواد وظروف التآكل (خاصة ببيئة تآكل النفط والغاز)
1. الجسم الربيعي
النفط والغاز التقليدي: 65Mn، سبائك 50CrVA من الفولاذ الزنبركي، معالج حراريًا إلى HRC 45-50؛
آبار النفط والغاز الحمضية التي تحتوي على H₂S: زنبرك معدني مقاوم للتقصف الهيدروجيني؛ المنصات البحرية في البحر: نوابض من الفولاذ المقاوم للصدأ مقاومة للضباب الملحي.
متوافق مع مواد خطوط الأنابيب: الفولاذ الكربوني مع مشابك من الفولاذ الكربوني، خطوط أنابيب من الفولاذ المقاوم للصدأ مع مشابك من الفولاذ المقاوم للصدأ، لتجنب التآكل الكهروكيميائي بين المعادن المختلفة؛ خطوط أنابيب ذات درجة حرارة عالية مع أقواس عازلة للحرارة.
شروط التصنيع واختبار المصنع
تأتي المواد الخام مع شهادات ضمان جودة المواد (MTR)، ويتم إجراء إعادة الفحص الطيفي الوارد؛
عناصر الفحص الكامل: المظهر (بدون شقوق، خدوش، تشوه)، تحمل الأبعاد، اختبار إعداد الحمل؛
أخذ العينات: 10% من المنتجات تخضع لاختبار قوة الحمل الزائد (1.5 مرة من الحمل المقدر)، بالنسبة للمشاريع البحرية، يتم إجراء اختبار الحمل الكامل بنسبة 100%؛
وثائق المصنع: شهادة مطابقة المنتج، تقرير اختبار الحمل، شهادة المواد.
شروط التثبيت والتشغيل في الموقع
تحديد موضع الحالة الباردة: أثناء التثبيت، يشير إلى التوافق مع مقياس الحالة الباردة C، مع وجود الزنبرك في حالة القفل المضغوطة مسبقًا؛ بعد اكتمال اختبار ضغط الماء في خط الأنابيب وقبل تسخين النظام، قم بإزالة دبابيس قفل النقل؛
التحقق من الحالة الساخنة: بعد تشغيل الجهاز عند التحميل الكامل، يجب أن يقع المؤشر ضمن نطاق مقياس الحالة الساخنة H ليتم اعتباره مؤهلاً؛ إذا تجاوز النطاق، يجب استبدال مواصفات الربيع؛
خطوط أنابيب الاهتزاز: بالنسبة لخطوط أنابيب الدخول والخروج لضاغط النفط والغاز وخطوط أنابيب الدخول والخروج للمضخة، قم بتثبيت محددات الاهتزاز لمنع تلف الزنبرك بسبب التعب عالي التردد (شرط الاهتزاز ASME B31.3)؛
الحظر: لا تستخدم القوة الجانبية على الزنبرك، ولا تقم بلحام أو قطع القشرة، ولا تطحن الزنبرك بشكل عشوائي.
