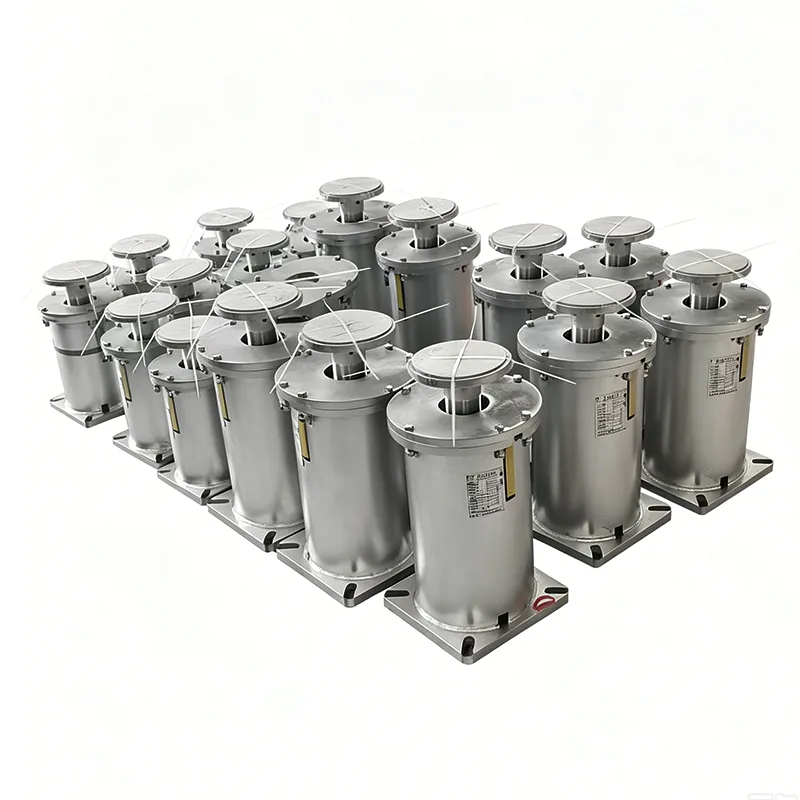

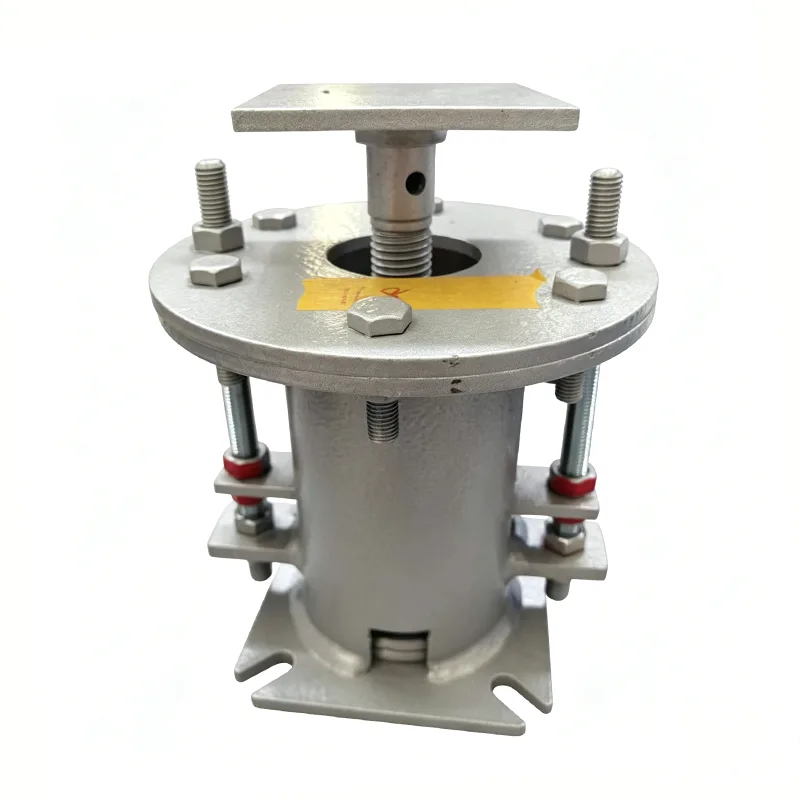

كيف يمكن لدعم الزنبرك المتغير لخطوط الأنابيب تحسين استقرار وموثوقية الأنابيب الصناعية

دعم الربيع المتغير لخطوط الأنابيبيعد مكونًا أساسيًا لأنظمة الأنابيب الصناعية التي تعاني من حركة رأسية ناتجة عن التمدد الحراري أو الانكماش أو الاهتزاز أو ظروف التشغيل المتغيرة.تيانشونتقوم بتصنيع حلول دعم زنبركية موحدة ومخصصة مصممة لموازنة أحمال خطوط الأنابيب، واستيعاب الإزاحة الخاضعة للرقابة، والمساعدة في حماية المعدات المتصلة في التطبيقات الصعبة مثل محطات الطاقة، ومرافق البتروكيماويات، وأنظمة النفط والغاز، ومشاريع معالجة المياه.

يجب أن يقوم نظام دعم الأنابيب المصمم بشكل صحيح بأكثر من مجرد حمل الوزن الثابت لخط الأنابيب. يمكن أن تتحرك الأنابيب الصناعية مع تغير درجات الحرارة وظروف التشغيل، مما يخلق قوى إضافية عند الدعامات وفوهات المعدات والصمامات والفلنجات والوصلات الهيكلية. يستخدم دعامة الزنبرك المتغير لخط الأنابيب الخصائص المرنة للزنبرك لتوفير دعم مستمر مع السماح بحركة رأسية يمكن التحكم فيها. تشرح هذه المقالة مبدأ العمل والمكونات الرئيسية والمواصفات الفنية والتطبيقات وعوامل الاختيار واعتبارات التصنيع، مما يساعد المهندسين والمشترين الصناعيين على فهم متى يكون دعم الزنبرك المتغير حلاً مناسبًا.

جدول المحتويات

1. ما هو دعم الربيع المتغير لخطوط الأنابيب؟
2. لماذا هناك حاجة إلى دعم الربيع المتغير؟
3. كيف يعمل دعم الربيع المتغير؟
4. ما هي المواصفات الفنية الرئيسية؟
5. ما هي المكونات الرئيسية؟
6. ما هي المزايا الرئيسية؟
7. أين يتم استخدام دعم الربيع المتغير؟
8. كيف يجب عليك اختيار دعم الزنبرك المناسب؟
9. لماذا تعتبر جودة التصنيع مهمة؟
10. كيف يمكن مقارنتها مع دعامات الأنابيب الأخرى؟
11. الأسئلة المتداولة
12. خاتمة

ما هو دعم الربيع المتغير لخطوط الأنابيب؟

إن الدعم الزنبركي المتغير لخط الأنابيب عبارة عن دعم ميكانيكي مرن مصمم لتحمل وزن الأنابيب مع استيعاب الإزاحة الرأسية. بدلاً من تقييد حركة خط الأنابيب بشكل كامل، فإنه يستخدم آلية زنبركية لتوفير قوة داعمة تتغير وفقًا لانحراف الزنبرك.

هذا التصميم مفيد بشكل خاص لخطوط الأنابيب الصناعية المعرضة لتقلبات درجات الحرارة. على سبيل المثال، قد يتحرك خط أنابيب البخار عموديًا أثناء تسخينه أثناء التشغيل وينكمش بعد إيقاف التشغيل. يمكن للدعم الصلب أن يقيد هذه الحركة وينقل القوى غير المرغوب فيها إلى نظام الأنابيب. يوفر دعم الزنبرك المتغير مرونة يمكن التحكم فيها مع الاستمرار في حمل الحمل المطلوب.

قامت شركة Tianshun بتصنيع منتجات دعم خطوط الأنابيب منذ عام 2012 وتشير التقارير إلى توريد أكثر من 800000 مجموعة للمشاريع الصناعية في جميع أنحاء العالم. يتضمن نطاق دعم الزنبرك المتغير تكوينات متعددة، وقدرات تحميل، وخيارات سفر، وحلول مخصصة لمختلف المتطلبات الهندسية.

لماذا هناك حاجة إلى دعم الربيع المتغير؟

تتضمن هندسة خطوط الأنابيب التوازن بين الدعم الهيكلي والحركة الخاضعة للتحكم. يجب أن يظل خط الأنابيب مدعومًا بشكل كافٍ دون خلق إجهاد ثانوي مفرط عندما يتغير موضعه أثناء التشغيل.

• الحركة الحرارية:يستوعب الإزاحة الرأسية المتحكم بها الناتجة عن التدفئة والتبريد.
• توزيع الحمل:يحافظ على الدعم المستمر للأنابيب والمكونات المرتبطة بها.
• إدارة التوتر:يساعد على تقليل القوى المفرطة المنقولة إلى الأجهزة المتصلة.
• التحكم في الاهتزاز:يوفر آلية دعم مرنة لتشغيل أنظمة الأنابيب.
• حماية المعدات:يساعد على تقليل التحميل غير المرغوب فيه حول الفوهات والفلنجات والوصلات الحساسة.
• المرونة الهندسية:يمكن اختيار تكوينات مختلفة وفقًا لظروف التثبيت.

يجب أن يعتمد الاختيار الصحيح على المعلمات الهندسية الفعلية بدلاً من قطر الأنبوب وحده. يؤثر وزن خط الأنابيب، ودرجة حرارة التشغيل، والإزاحة الرأسية، وموضع التثبيت، والمساحة الهيكلية المتاحة، على اختيار الدعم.

كيف يعمل دعم الربيع المتغير؟

يعتمد مبدأ التشغيل الأساسي على السلوك المرن للزنبرك. عندما يتحرك خط الأنابيب عموديًا، ينحرف الزنبرك وتتغير قوة دعمه وفقًا لذلك. وهذا يسمح للدعم بمتابعة حركة خط الأنابيب مع الاستمرار في حمل الحمولة.

عندما يتحرك خط الأنابيب المدعوم إلى الأسفل، يتم ضغط الزنبرك بشكل أكبر وتزداد قوة دعمه. عندما يتحرك خط الأنابيب للأعلى، يقل ضغط الزنبرك وتقل القوة الداعمة. يتم التحكم في تباين الحمل الناتج ضمن نطاق التشغيل المصمم.

هذه الخاصية تجعل دعامات الزنبرك المتغيرة مناسبة للأنظمة التي يُتوقع فيها حدوث حركة حرارية رأسية ولكن يكون هناك قدر معين من اختلاف الحمل مقبول. بالنسبة للتطبيقات التي تتطلب تباينًا منخفضًا للغاية في قوة الدعم عبر نطاق سفر كبير، قد يفكر المهندسون بدلاً من ذلك في دعم زنبركي ثابت.

ما هي المواصفات الفنية الرئيسية؟

يجب أن تكون المواصفات الفنية مطابقة لتصميم الأنابيب الفعلي. توفر Tianshun تكوينات متعددة مخصصة لتغطية ظروف التشغيل الصناعية المختلفة.

ونظرًا لاختلاف ظروف التشغيل من مشروع إلى آخر، يجب التعامل مع هذه القيم كمراجع اختيار وليس كبديل للحسابات الهندسية الخاصة بالمشروع.

ما هي المكونات الرئيسية؟

عادةً ما يجمع الدعم الزنبركي المتغير بين العديد من المكونات الميكانيكية في مجموعة دعم واحدة يمكن التحكم فيها. يساهم كل جزء في التشغيل والتركيب الموثوق.

• ربيع حلزوني:العنصر المرن الأساسي الذي يولد القوة الداعمة.
• لوحات التوصيل العلوية والسفلية:قم بتوصيل الدعم بمجموعة خطوط الأنابيب والعناصر الهيكلية.
• مؤشر الحمل:يوفر معلومات حول موضع الزنبرك أو الحمل أو الإزاحة.
• جهاز القفل:يساعد على تأمين الزنبرك أثناء النقل والتركيب والتشغيل.
• السكن الواقي:يساعد على حماية آلية الزنبرك من الغبار ومياه الأمطار والملوثات البيئية.

بالنسبة للمشاريع الصناعية الصعبة، يجب أن يأخذ اختيار المكونات في الاعتبار درجة حرارة التشغيل، والتعرض للتآكل، وظروف الحمل، ومتطلبات الصيانة، وبيئة التثبيت.

ما هي المزايا الرئيسية؟

تتمثل الميزة الرئيسية للدعم الزنبركي المتغير لخطوط الأنابيب في قدرته على الجمع بين دعم الحمل والحركة الرأسية الخاضعة للتحكم. وهذا يجعله خيارًا عمليًا للعديد من أنظمة الأنابيب النشطة حرارياً.

1. الإزاحة الحرارية التي تسيطر عليها:تتبع آلية الزنبرك حركة الأنبوب العمودي دون تقييد خط الأنابيب تمامًا.
2. تباين الحمل المتوقع:تتغير القوة الداعمة وفقًا لانحراف الزنبرك ضمن النطاق المصمم.
3. مجموعة واسعة من المواصفات:تسمح أحجام النوابض ونطاقات السفر المختلفة للمهندسين بمطابقة قدرة الدعم مع متطلبات المشروع.
4. تركيب مرن:يمكن لتكوينات الدعم المتعددة أن تستوعب ترتيبات هيكلية مختلفة.
5. راحة الصيانة:يمكن للمكونات المعيارية تبسيط عملية الفحص والاستبدال والخدمة.
6. التخصيص:يمكن مراعاة متطلبات الحمل أو الإزاحة أو المواد أو الأبعاد الخاصة للمشاريع غير القياسية.

أين يتم استخدام دعم الربيع المتغير؟

تُستخدم دعامات الزنبرك المتغيرة عادةً في أنظمة الأنابيب الصناعية حيث تحدث حركة رأسية أثناء التشغيل العادي. تشمل التطبيقات النموذجية ما يلي:

• خطوط أنابيب البخار ومياه التغذية في محطات الطاقة الحرارية
• أنظمة الأنابيب المكثفة والمساعدة
• خطوط أنابيب معالجة البتروكيماويات
• خطوط أنابيب توصيل المبادل الحراري
• أنظمة نقل النفط والغاز
• محطات ضغط الغاز الطبيعي وغرف الصمامات
• شبكات التدفئة المركزية
• مرافق معالجة المياه ومياه الصرف الصحي
• أنظمة الأنابيب على متن السفن والبحر

على سبيل المثال، في خط المعالجة ذو درجة الحرارة العالية، يمكن أن يؤدي التسخين والتبريد المتكرر إلى تغيير ارتفاع الأنبوب. يمكن للدعامات الزنبركية المختارة بشكل صحيح استيعاب هذه الحركة مع الحفاظ على دعم خط الأنابيب طوال دورة التشغيل.

كيف يجب عليك اختيار دعم الزنبرك المناسب؟

يبدأ الاختيار الصحيح ببيانات المشروع الدقيقة. يمكن أن يؤدي شراء دعامة زنبركية تعتمد فقط على حجم الأنبوب الاسمي إلى سعة تحميل أو نطاق سفر غير مناسب.

يجب على المهندسين والمشترين إعداد المعلومات التالية قبل طلب عرض الأسعار:

• الحمل التشغيلي لخط الأنابيب
• الحمل المثبت أو البارد
• التشغيل أو الحمل الساخن
• الإزاحة الرأسية المتوقعة
• اتجاه الحركة
• درجة حرارة التشغيل
• وزن خط الأنابيب والعزل
• موقع التثبيت والمساحة المتاحة
• المواد المطلوبة والمعالجة السطحية
• معايير ووثائق المشروع المعمول بها

يتيح توفير المعلومات الكاملة لمورد دعم النوابض المتغير المحترف التوصية بالتكوين المناسب وتجنب إعادة التصميم غير الضرورية أثناء التثبيت.

لماذا تعتبر جودة التصنيع مهمة؟

يعتمد أداء دعم الزنبرك بشكل كبير على دقة الزنبرك وجودة المواد واتساق الأبعاد ومعايرة الحمل وجودة التجميع. ولذلك فإن ضوابط التصنيع مهمة عندما يصبح الدعم جزءًا من نظام الأنابيب الصناعية المهم.

تذكر Tianshun أن عملية الإنتاج الخاصة بها تشمل فحص المواد الخام، وتصنيع الزنبرك CNC، واختبار أداء الزنبرك، وفحص أبعاد المنتج النهائي، ومعايرة الحمل، وفحص ما قبل التسليم. نظام إدارة الجودة الخاص بها حاصل على شهادة ISO 9001:2015، بينما تذكر الشركة أن منتجاتها تتوافق مع المعايير الدولية بما في ذلك متطلبات CE وAPI.

بالنسبة للطلبات الصناعية الكبيرة، يجب على المشترين أيضًا مراعاة ما إذا كان بإمكان الشركة المصنعة توفير سجلات الفحص المناسبة وبيانات التحميل ووثائق المواد ومعلومات الأبعاد والدعم الفني. يمكن لهذه المستندات أن تجعل التثبيت والتشغيل والصيانة المستقبلية أكثر قابلية للتتبع.

كيف يمكن مقارنتها مع دعامات الأنابيب الأخرى؟

لا يُقصد من الدعامات الزنبركية المتغيرة أن تحل محل كل أنواع دعامات الأنابيب. ويعتمد الحل المناسب على مقدار حركة خط الأنابيب والتباين المقبول في قوة الدعم.

والفرق الرئيسي هو العلاقة بين الحركة والقوة الداعمة. يسمح دعم الزنبرك المتغير للقوة الداعمة بالتغيير ضمن نطاق محدد، بينما تم تصميم دعم الزنبرك الثابت للحفاظ على قوة دعم أكثر اتساقًا عبر نطاق سفره.

الأسئلة المتداولة

ما هي الوظيفة الرئيسية للدعم الربيعي المتغير لخطوط الأنابيب؟

وتتمثل وظيفتها الرئيسية في دعم أحمال خطوط الأنابيب مع السماح بالتحكم في الحركة الرأسية الناتجة عن التمدد الحراري أو الانكماش أو الاهتزاز أو ظروف التشغيل المتغيرة.

متى يجب استخدام دعامة زنبركية متغيرة بدلاً من دعامة صلبة؟

ينبغي النظر في دعم الزنبرك المتغير عندما يحتاج خط الأنابيب إلى التحرك عموديًا أثناء التشغيل. يكون الدعم الصلب أكثر ملاءمة بشكل عام عندما تكون الحركة في حدها الأدنى ويكون ضبط النفس مقبولاً.

ما هو الفرق بين دعامات الربيع المتغيرة والثابتة؟

يغير دعم الزنبرك المتغير قوته الداعمة مع انحراف الزنبرك. تم تصميم دعم الزنبرك الثابت للحفاظ على قوة دعم أكثر ثباتًا تقريبًا خلال نطاق السفر المحدد، مما يجعله مفيدًا للتطبيقات التي يجب فيها تقليل تباين الحمل إلى الحد الأدنى.

ما هي المعلومات المطلوبة عند طلب دعم الربيع المتغير؟

تتضمن المعلومات المهمة عادة حمل التشغيل، والحمل البارد، والحمل الساخن، والإزاحة الرأسية، واتجاه الحركة، ودرجة حرارة التشغيل، وظروف التثبيت، والمساحة المتاحة، ومتطلبات المواد، والمعايير الهندسية المعمول بها.

هل يمكن لشركة Tianshun توفير حلول دعم زنبركية مخصصة؟

نعم. توفر Tianshun منتجات موحدة بالإضافة إلى حلول مخصصة لسعات التحميل الخاصة، ومتطلبات السفر، والأبعاد، وقيود التثبيت، والمواد، ومتطلبات معالجة السطح.

خاتمة

تم اختياره بشكل صحيحدعم الربيع المتغير لخطوط الأنابيبيمكن أن يوفر توازنًا عمليًا بين دعم حمل خط الأنابيب والحركة الحرارية المتحكم فيها. من خلال السماح بالإزاحة الرأسية مع الحفاظ على قوة دعم يمكن التنبؤ بها، يمكن أن يساعد في إدارة ضغط الأنابيب وحماية المعدات المتصلة في توليد الطاقة والبتروكيماويات والنفط والغاز ومعالجة المياه والتطبيقات الصناعية الأخرى. يجب دائمًا اختيار النموذج الأكثر ملاءمة وفقًا للحمل الفعلي والإزاحة ودرجة الحرارة والتركيب والمتطلبات الهيكلية. مع التكوينات القياسية، وإمكانيات التخصيص، وإجراءات مراقبة الجودة، والدعم الفني، يمكن لشركة Tianshun توفير حلول دعم الزنبرك لمجموعة واسعة من مشاريع الأنابيب الصناعية. إذا كنت تخطط لنظام خطوط أنابيب جديد، أو استبدال الدعم الحالي، أو تقييم حل دعم زنبركي مخصص،اتصل بنامع متطلباتك الفنية لمناقشة تكوين المنتج المناسب والاقتباس.
