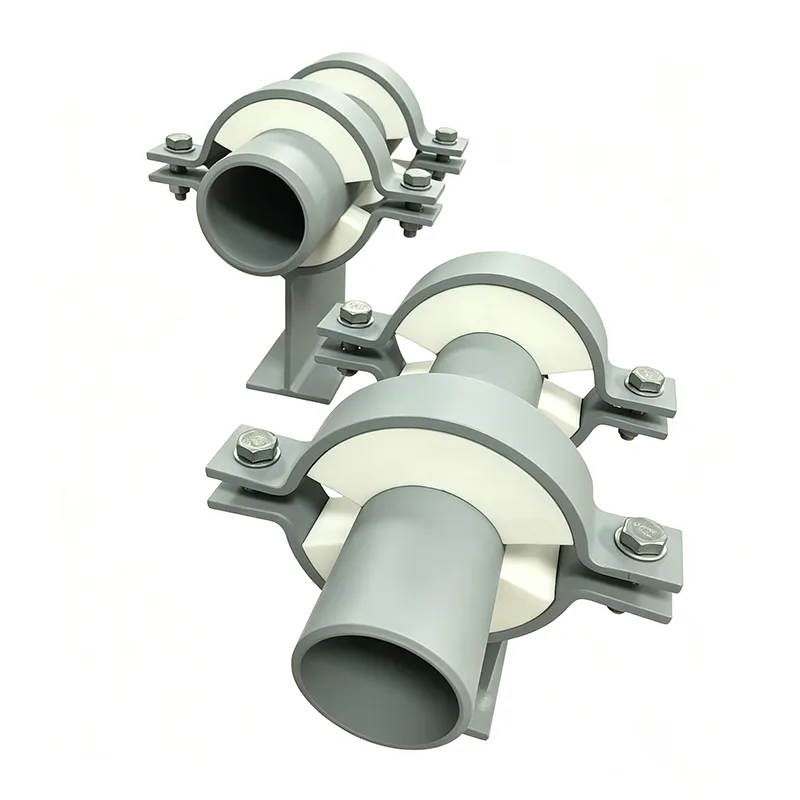

دعامات الأنابيب المعزولة مسبقًا ذات الكفاءة الحرارية للحفاظ على الحرارة والتركيب الميداني السريع

إذا كنت قد مررت عبر خط ماء مبرد في يوم رطب ولاحظت وجود رقعة مبللة حول دعامة الأنبوب، فقد رأيت بالضبط ما تم تصميم دعامة الأنابيب المعزولة مسبقًا لمنعه. فيتيانشون، نحن نصنع هذه الدعامات للخطوط الباردة، والأنابيب المبردة، وخطوط المعالجة الساخنة حيث يجب أن يظل العزل مستمرًا عبر نقطة الدعم. على مدار 14 عامًا، قمنا بشحنها إلى محطات الغاز الطبيعي المسال، ومحطات تبريد المناطق، ومنشآت تجهيز الأغذية، وفي أي مكان آخر يلتقي فيه الأنابيب الباردة والهواء المحيط.

تعمل قاعدة الأنابيب القياسية أو دعامة الأنابيب بشكل جيد مع الخطوط غير المعزولة، ولكن في اللحظة التي تضيف فيها العزل، فإنك تخلق مشكلة: تصبح نقطة الدعم جسرًا حراريًا. على الخط البارد، هذا يعني التكثيف وتراكم الجليد والتآكل في النهاية. على الخط الساخن، فهو عبارة عن مسار لتسرب الحرارة مباشرة إلى الفولاذ الهيكلي. يعمل دعامة الأنابيب المعزولة مسبقًا على حل هذه المشكلة عن طريق تضمين كتلة عازلة صلبة داخل حذاء الدعم نفسه - حيث يظل الأنبوب معزولًا، ويتم حمل الحمولة، وتظل نقطة الندى في مكانها.

دعامات الأنابيب المعزولة مسبقًا ليست مجرد عزل مع حامل معدني حولها. إنها عناصر هيكلية حاملة للأوزان، ويجب عليها التعامل مع نفس الوزن والحركة وأحمال الصدمات العرضية مثل أي حذاء أنبوبي. في المسارات الرأسية حيث يحتاج الخط أيضًا إلى امتصاص الحركة الحرارية، غالبًا ما نقوم بتزويدهم جنبًا إلى جنبالشماعات الربيعأويدعم الربيع المتغير. على الحوامل الأفقية الطويلة، تعمل معًا مع دعامات زنبركية ثابتة عند نقاط الربط الحرجة، مما يضمن دعم الأنبوب البارد بالكامل وعزله بالكامل في كل مكان.

المعايير التي نقوم بتصنيعها

ANSI/MSS SP‑58 - دعامات الأنابيب والشماعات

ASME B31.3 وB31.1 – أنابيب المعالجة والطاقة

EN 13480 – الأنابيب الصناعية المعدنية (حيثما ينطبق ذلك)

GB/T 17116 – المعيار الصيني لدعم الأنابيب

نظام جودة مصنعنا معتمد وفقًا لمعايير ISO 9001:2015، ونوفر إمكانية تتبع المواد بالكامل مع كل طلب. بالنسبة لمشاريع الغاز الطبيعي المسال والمشاريع المبردة، يمكننا أيضًا تضمين شهادات اختبار تأثير درجات الحرارة المنخفضة لمكونات الفولاذ.

الأسئلة الشائعة

س 1: كيف أعرف سمك العزل الذي أحتاجه؟

يجب أن يتطابق سمك العزل للدعامة مع سمك عزل الأنبوب، أو أن يكون أقل قليلاً (ولكن ليس كثيرًا) لتجنب خلق فجوة. إذا كان أنبوبك يحتوي على 80 مم من الزجاج الرغوي، فسنضع ما لا يقل عن 70-80 مم من العزل داخل الحذاء. يعتمد العدد الدقيق على متطلبات التوصيل الحراري ومخاطر تكثيف السطح. أرسل لنا مواصفات العزل الخاصة بك، وسنقوم بمطابقتها.

س2: هل يمكن لدعامات الأنابيب المعزولة مسبقًا التعامل مع الخطوط الساخنة، أم أنها مخصصة للخطوط الباردة فقط؟

كلاهما. إنها تمنع فقدان الحرارة على خطوط البخار والزيت الساخن وكذلك تمنع التكثيف على الخطوط الباردة. بالنسبة لتطبيقات درجات الحرارة المرتفعة التي تزيد عن 200 درجة مئوية، نختار مواد عازلة مثل الصوف المعدني أو سيليكات الكالسيوم التي لا تتحلل عند درجات الحرارة المرتفعة.

س3: هل هذه الدعامات قابلة للحام ميدانيًا، أم أنها تأتي كتجميع كامل؟

عادةً ما يتم توفير دعاماتنا المعزولة مسبقًا كمجموعة كاملة جاهزة للحام أو تثبيتها على الأنبوب. يتم ربط كتلة العزل مسبقًا بالسرج الفولاذي، ويتم إغلاق حاجز البخار في المصنع. وهذا يوفر قدرًا كبيرًا من العمل الميداني مقارنةً ببناء صندوق عازل حول الحذاء القياسي في الموقع.

س 4: هل يمكنك تصميم دعامة أنابيب منزلقة معزولة مسبقًا؟

نعم. نقوم بربط اللوحة المنزلقة PTFE بالجانب السفلي من اللوحة الأساسية، أو توفير سطح مصقول من الفولاذ المقاوم للصدأ. يتيح ذلك للأنبوب التحرك محوريًا مع البقاء معزولًا تمامًا. كما نقدم أيضًا إصدارات موجهة مع توقفات جانبية، مصممة وفقًا لمتطلبات حركة ضغط الأنابيب لديك.

س 5: كيف يمكنك شحنها دون الإضرار بالعزل؟

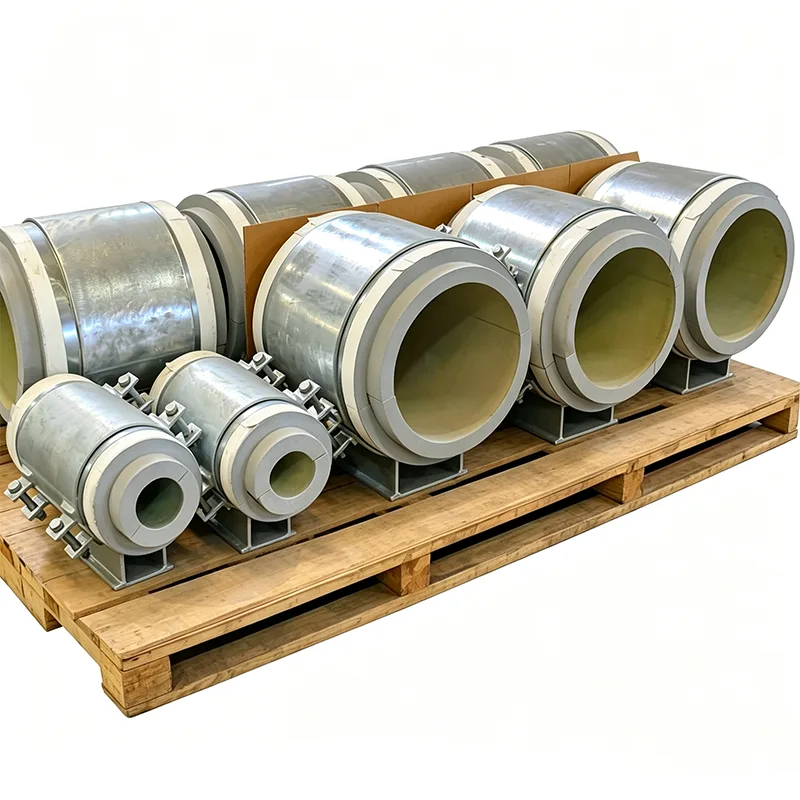

يتم وضع كتلة العزل داخل السرج الفولاذي ومحمية بلوحة القاعدة. نضيف أيضًا حماية مؤقتة للحافة ونحزم كل دعامة في صندوق خشبي أو على منصة نقالة مع حشوة رغوية حول العزل. لقد قمنا بشحن الآلاف منها إلى الشرق الأوسط وجنوب شرق آسيا، ولا يمثل العزل المتضرر بسبب التكثيف مشكلة كما نراها.

الاختبار وضمان الجودة

تخضع كل دعامة أنابيب معزولة مسبقًا لفحوصات تتجاوز فحص الأبعاد:

التحقق من قوة الضغط لدفعة العزل

اختبار امتصاص الماء للرغاوي ذات الخلايا المغلقة (حسب ASTM C272 أو ما شابه ذلك)

سلامة الروابط بين العزل والسرج الفولاذي (اختبار الصنبور البصري والميكانيكي)

فحص الأبعاد لنصف قطر السرج، واستواء القاعدة، ومحاذاة فتحة الترباس

فحص استمرارية حاجز البخار

اختبار الحمل على التجميع الكامل للطلبات الهامة أو النماذج الأولية

تتضمن الوثائق شهادات المواد للصلب والعزل، وملخص الاختبار، وسجل صور لكل دعامة تحمل علامة قبل التعبئة.

التخصيص الذي نقدمه

تكون دعامات الأنابيب المعزولة مسبقًا مخصصة دائمًا تقريبًا. بعض الاختلافات التي قمنا بتصنيعها:

سروج كبيرة الحجم لأنابيب الغاز الطبيعي المسال ذات القطر الكبير (حتى 60 بوصة)

يدعم الناهض العمودي مع كتلة العزل المتكاملة

دعامات معزولة مسبقًا من نوع المرساة للنقاط الثابتة

عزل مقاوم للحريق (الصوف المعدني أو الرغوة المغطاة بالرغوة) للمناطق المعرضة للحريق

سرج ومعدات من الفولاذ المقاوم للصدأ للمنشآت الساحلية أو البحرية

تصميم ذو غلاف مقسم للتعديل التحديثي على الخطوط الحية الموجودة دون قطع

لا تحتاج إلى ملاءمة العزل الخاص بك حول الدعم الذي نقدمه. سنقوم ببناء الدعم حول العزل الخاص بك.

الأشياء التي تعلمناها من التركيبات الحقيقية

ضع في اعتبارك دائمًا حاجز البخار. على الخطوط الباردة، سوف تجد الرطوبة طريقها إلى كتلة العزل إذا لم يكن الختم مثاليًا، وبمجرد أن يصبح العزل رطبًا، ينخفض ​​أداءه الحراري إلى الهاوية. نحن نولي اهتمامًا إضافيًا بإغلاق الحواف، ونوصي فريق الموقع بفحص الحاجز قبل اللحام وبعده.

في الأنابيب العمودية، قد تحتاج دعامة الأنابيب المعزولة مسبقًا إلى ترتيب مختلف لنقل الأحمال عن الترتيب الأفقي. تحمل كتلة العزل الوزن الكامل للضغط للخطوط الأفقية، ولكن بالنسبة للخطوط الرأسية، غالبًا ما يحتاج الدعم إلى طوق قص فولاذي يتفاعل من خلال العزل. يمكننا تضمين هذا في التصميم.

إذا كان سيتم اختبار الأنبوب مائيًا، فضع في اعتبارك أن الأنبوب سيكون في درجة الحرارة المحيطة أثناء الاختبار وقد يتعرق. وهذا أمر طبيعي، ولكنها أيضًا المرة الأولى التي ترى فيها العديد من فرق الموقع تكثيفًا عند الدعم. ملاحظة في دليل التثبيت تشرح ذلك يمكن أن توفر الكثير من الاستعلامات غير الضرورية.

عند الطلب، قم بتزويدنا بجدول الأنابيب ونوع العزل وسمكه وحركة التصميم (في حالة الانزلاق). تتيح لنا نقاط البيانات الثلاث هذه اقتراح تصميم سليم تقنيًا في الاقتباس الأول، دون الرجوع إلى الخلف والأمام.

لماذا Tianshun لدعم الأنابيب المعزولة مسبقًا؟

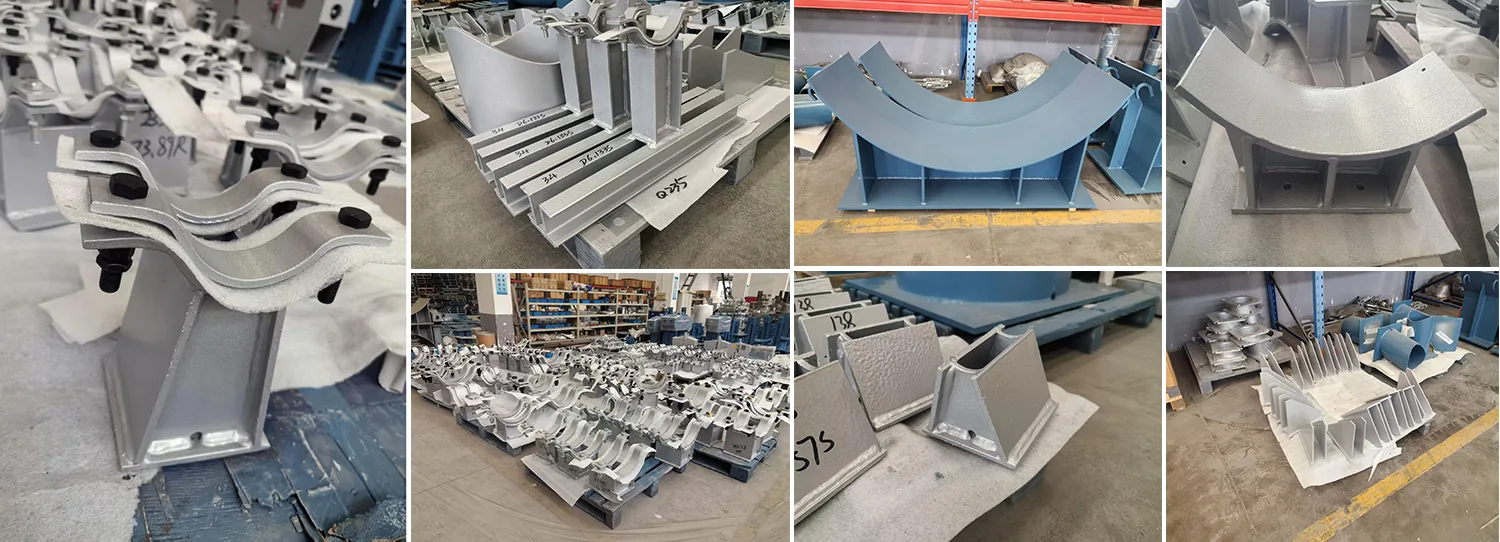

يوجد دعامة الأنابيب المعزولة مسبقًا عند تقاطع الهندسة الإنشائية والتصميم الحراري. إذا أخطأنا في أي من الجزأين، فسيفشل الدعم ميكانيكيًا أو يمتص الرطوبة ويتوقف عن العزل. لقد قمنا بإصلاح كلا الجزأين لمدة 14 عامًا، ومصنعنا في يانغتشو لديه خط إنتاج تم إعداده لبناء هذه الأجزاء بكفاءة - بدءًا من قطع السرج الفولاذي وحتى ربط العزل وإغلاق حاجز البخار.

أكثر من 70% من طلباتنا تأتي من العملاء الذين اختبرونا مرة واحدة واستمروا في العودة. نقوم بشحن الدعامات المعزولة مسبقًا على مستوى العالم، وغالبًا ما تكون مجمعة مع دعامات الأنابيب، والشماعات الزنبركية، والدعامات الزنبركية الثابتة، بحيث تصل حزمة دعم الأنابيب بأكملها معًا، وموسومة وجاهزة للتثبيت.

إذا كان مشروعك القادم يحتوي على خطوط باردة، أو خطوط تبريد، أو خطوط ساخنة معزولة تحتاج إلى عزل حراري مناسب عند نقاط الدعم، فأرسل إلينا مواصفات العزل وقائمة دعم الأنابيب. سنعمل على إعداد عرض أسعار مباشر من المصنع مع جدول تسليم واضح. كما هو الحال دائمًا، نرحب بك لزيارة مصنعنا ومشاهدة كيفية بناء واختبار هذه الدعامات قبل شحنها.
