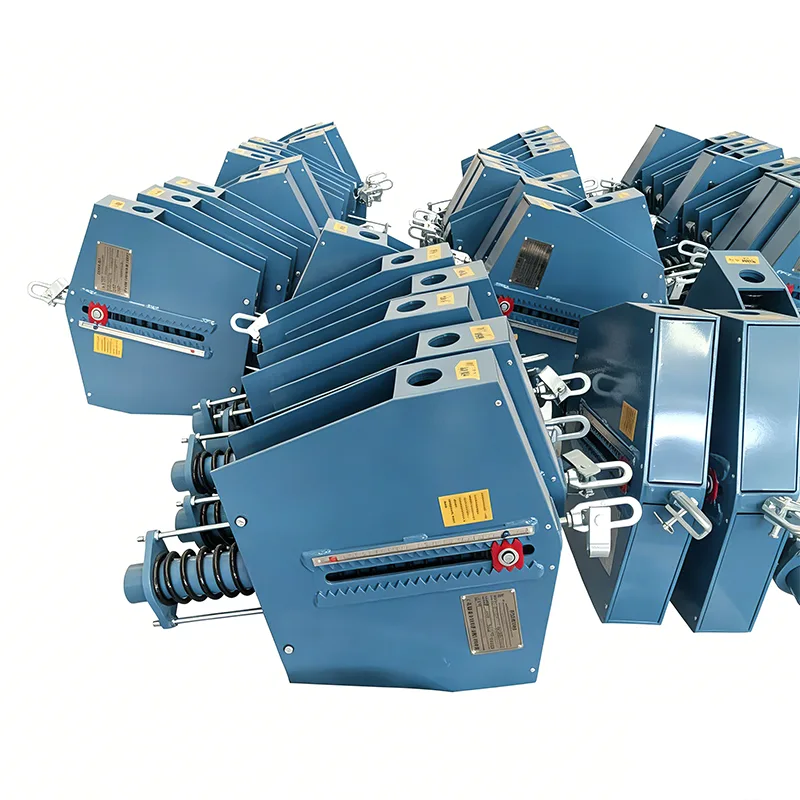

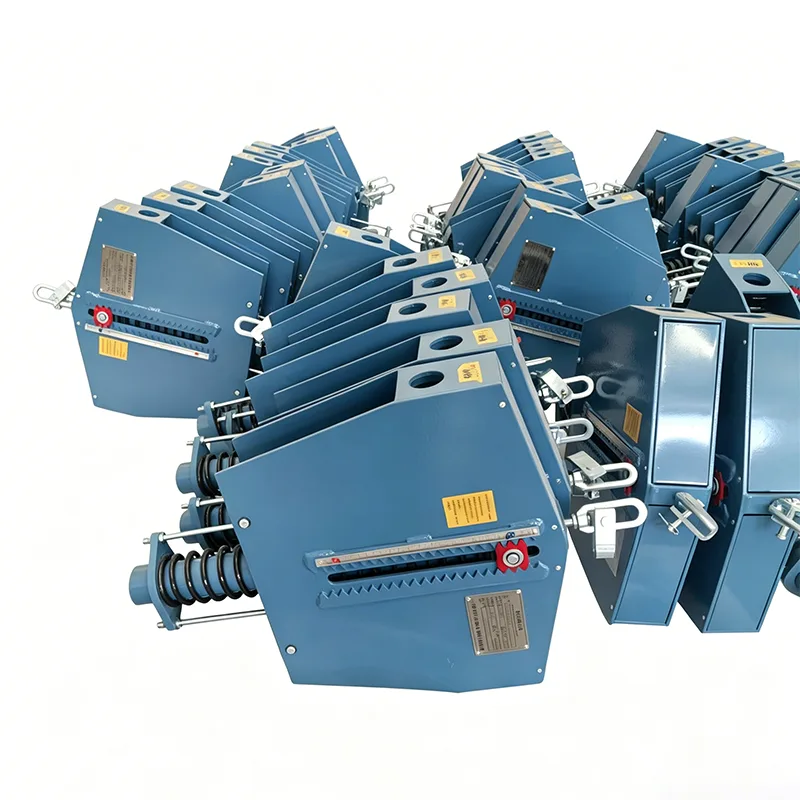

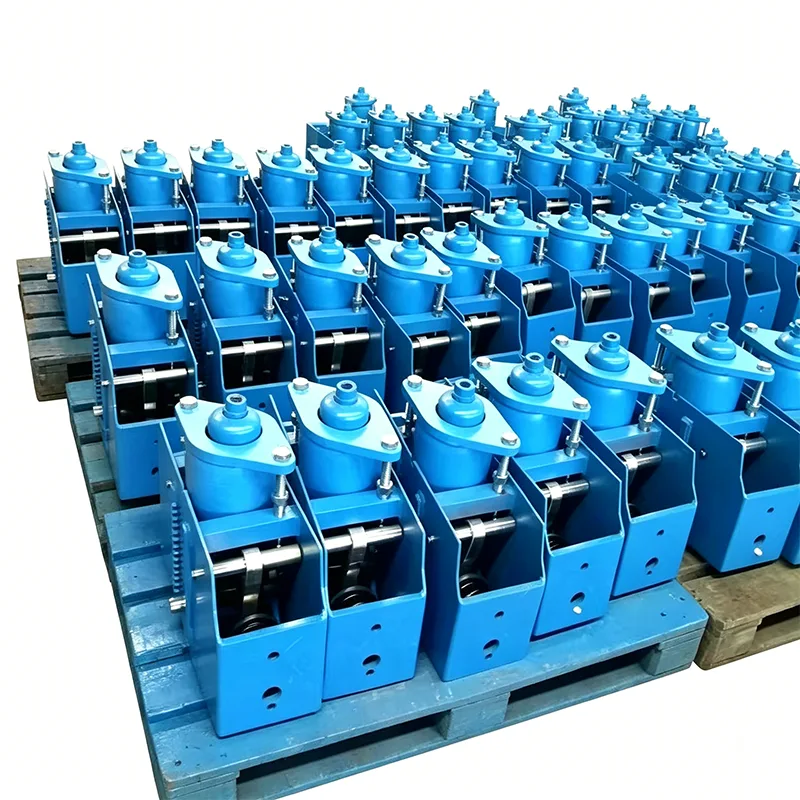

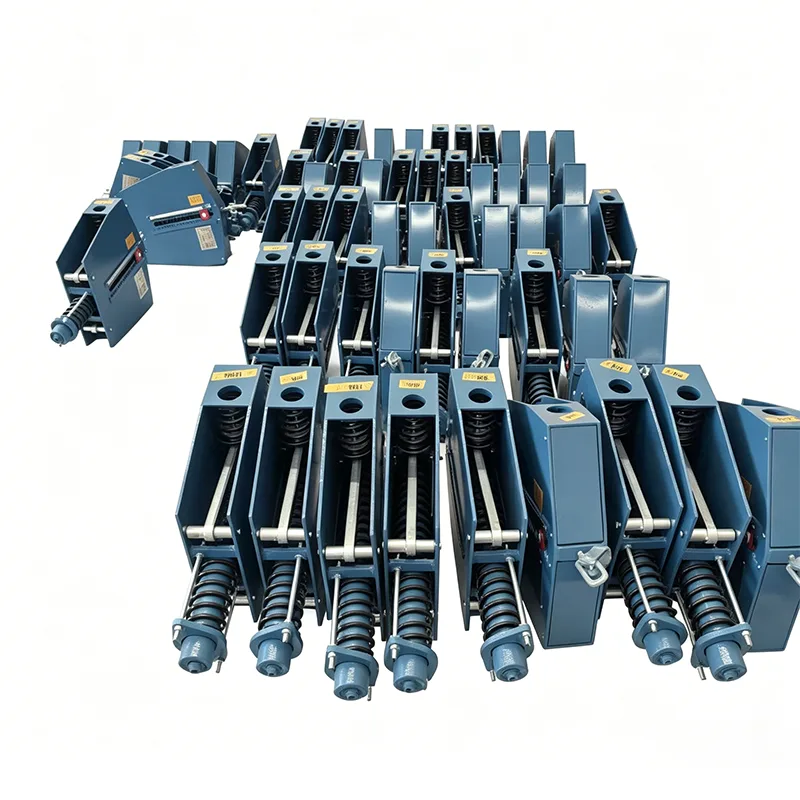

دعم زنبركي ثابت لأنابيب البخار

تولد خطوط أنابيب البخار إزاحة حرارية كبيرة أثناء التشغيل وتكون حساسة للغاية لتغير الأحمال. عندما ترتفع درجة حرارة خط الأنابيب من درجة الحرارة المحيطة إلى درجة حرارة التشغيل، ستحدث إزاحة رأسية تتراوح من عدة سنتيمترات إلى عشرات السنتيمترات. إذا تم اعتماد أجهزة الدعم التقليدية، فسوف يتقلب الحمل بشكل كبير مع الإزاحة، مما يؤدي إلى تركيز إجهاد الأنابيب، وتلف توصيلات المعدات وحتى تمزق الأنابيب. يُعد الدعم الزنبركي الثابت لأنابيب البخار وحدة دعم مخصصة تم تطويرها لحل مثل هذه المشكلات. إنه يوفر قوة دعم ثابتة تقريبًا طوال رحلة الإزاحة بأكملها، مما يضمن التشغيل الآمن والموثوق لأنظمة أنابيب البخار.

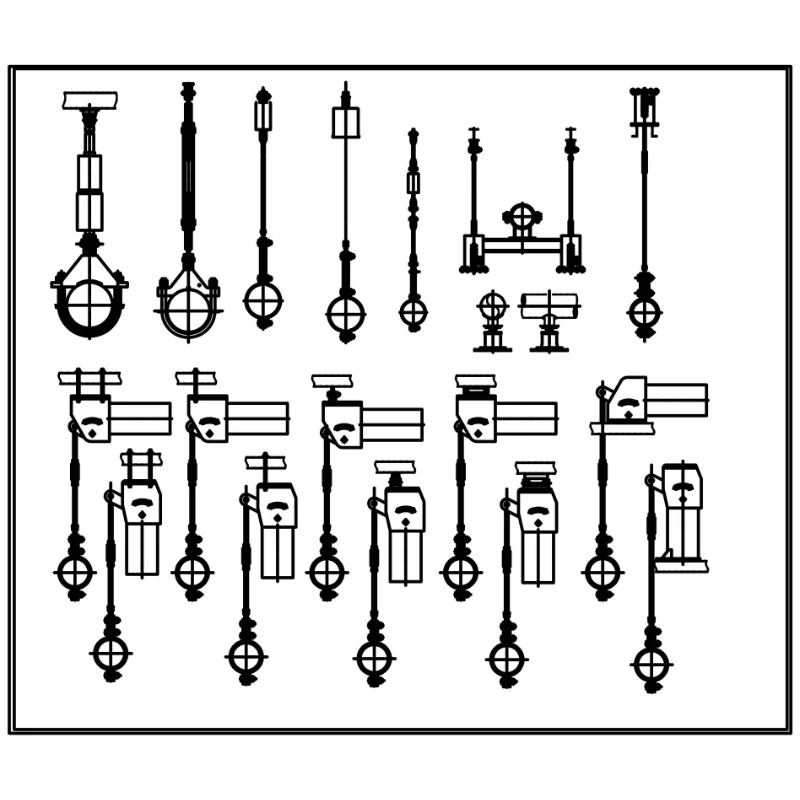

مبدأ العمل والتركيب الهيكلي

تم تصميم دعامة الزنبرك الثابت لأنابيب البخار بناءً على مبدأ توازن اللحظة، حيث تحول القوة المرنة للزنبركات إلى قوة دعم ثابتة عبر آلية الربط. عندما يتحرك خط الأنابيب عموديًا، يتم تعويض تشوه الزنبرك بواسطة نظام الربط للحفاظ على قوة خرج مستقرة، مع التحكم في معدل تغير الحمل في حدود 5%.

تتكون المنتجات القياسية من المكونات الأساسية التالية:

◀  مجموعة الزنبرك: مصنوعة من سبائك الفولاذ الزنبركي عالية القوة وتخضع لعمليات معالجة حرارية متعددة.

◀  آلية التوازن اللحظي: مجموعة وصلات وكاميرات مصنوعة آليًا بدقة.

◀  جهاز ضبط الحمل: يتيح التعديل الدقيق لحمل الإخراج في الموقع.

◀  مؤشر الإزاحة: يعرض بوضوح الإزاحة الفعلية لخطوط الأنابيب.

◀  مجموعات الإسكان والتوصيل: مصنوعة من الفولاذ الكربوني الممتاز مع معالجة سطحية مضادة للتآكل.

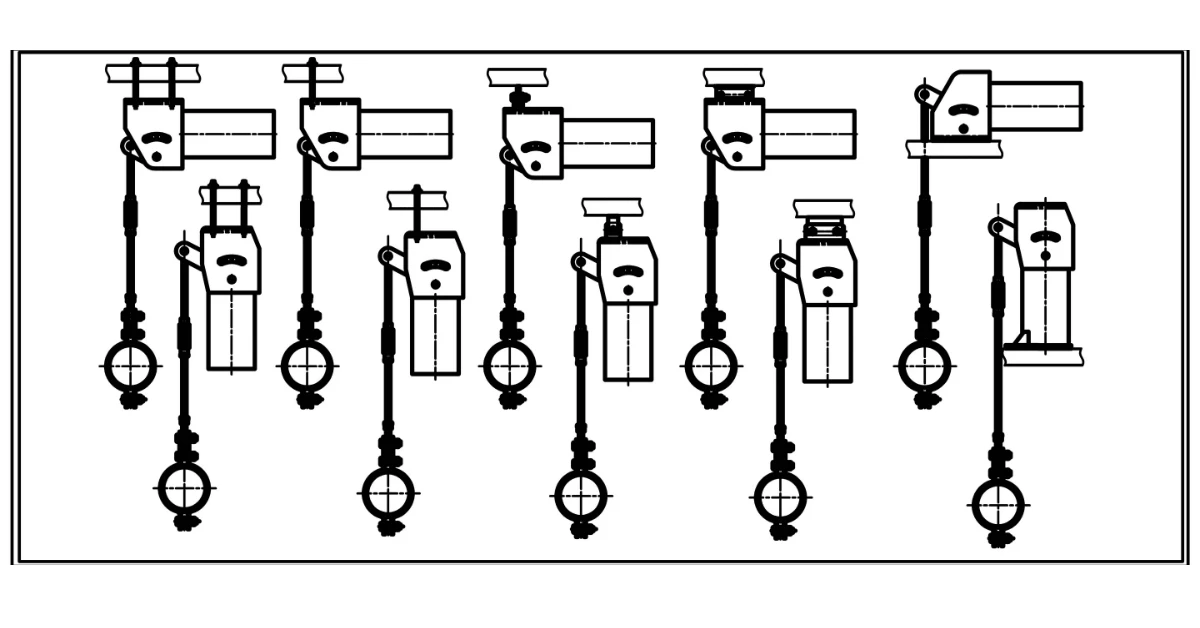

المواصفات الفنية للمنتج

الميزات التقنية الأساسية

◀  أداء قوة ثابتة ممتاز: معدل تباين الحمل ≥ 5% عبر الشوط الكامل، وهو ما يتجاوز متطلبات المعايير الوطنية.

◀  نطاق إزاحة كبير: يصل الحد الأقصى للإزاحة إلى 400 مم، وهو مناسب تمامًا لخطوط أنابيب البخار ذات القطر الكبير ودرجة الحرارة العالية.

◀  تغطية حمل شاملة: تتوفر سلسلة كاملة من تقييمات الحمل من 0.5 كيلو نيوتن إلى 500 كيلو نيوتن.

◀  هيكل مدمج: يعتمد التصميم المكاني الأمثل، وحجمه الإجمالي أصغر بنسبة 20% من دعامات الزنبرك الثابتة التقليدية.

◀  سهولة التركيب: يتم الضبط مسبقًا على الحمولة المحددة قبل التسليم، ولا يتطلب سوى تثبيت بسيط للتشغيل في الموقع.

◀  أمان وموثوقية عالية: مزود بأجهزة حماية من الحمل الزائد وحدود السفر لمنع حدوث أضرار عرضية.

مقارنة الأداء مع دعامات الزنبرك المتغيرة

المعلمات التقنية القياسية

سيناريوهات التطبيق النموذجية

يتم تطبيق الدعم الثابت لأنابيب البخار بشكل أساسي على أنظمة أنابيب البخار التي تتميز بإزاحة حرارية كبيرة ومتطلبات صارمة بشأن ثبات الحمل:

◀  خطوط أنابيب البخار الرئيسية وخطوط أنابيب إعادة تسخين البخار لمحطات الطاقة الحرارية

◀  أنظمة أنابيب البخار في الجزيرة التقليدية لمحطات الطاقة النووية

◀  خطوط أنابيب نقل البخار ذات درجات الحرارة العالية في مصافي البترول

◀  خطوط أنابيب الطاقة البخارية في أعمال الحديد والصلب

◀  خطوط رئيسية للمياه الساخنة والبخار ذات درجة حرارة عالية للتدفئة المركزية في المناطق الحضرية

◀  أنظمة أنابيب التدفئة بالبخار في المصانع الكيماوية

بالنسبة للتطبيقات المذكورة أعلاه، لم يعد دعم الزنبرك المتغير لخطوط الأنابيب قادرًا على تلبية المتطلبات التشغيلية عندما يتجاوز إزاحة خط الأنابيب 100 مم أو عندما تكون هناك حاجة إلى رقابة صارمة على تباين الحمل. في مثل هذه الحالات، تكون دعامات الزنبرك الثابتة إلزامية لضمان سلامة النظام.

التصنيع ومراقبة الجودة

تتمتع شركة Yangzhou Tianshun Piping بـ 14 عامًا من الخبرة المهنية في إنتاج دعامات النوابض الثابتة، وهي مجهزة بمرافق إنتاج كاملة وأدوات اختبار دقيقة. لقد قمنا بتطبيق نظام صارم لمراقبة الجودة لضمان امتثال جميع المنتجات للمعايير الدولية:

1. فحص المواد الخام الواردة: جميع المواد الفولاذية تكون مصحوبة بشهادات المواد الأصلية، وتخضع للتحليل الطيفي واختبار الخصائص الميكانيكية.

2. المعالجة الدقيقة: تتم معالجة المكونات الرئيسية بواسطة مراكز التصنيع CNC لضمان دقة الأبعاد العالية.

3. اختبار أداء الربيع: يمر كل ربيع باختبارات التعب البالغة 100000 دورة ومعايرة الحمل.

4. اختبار الأداء الشامل: تخضع كل وحدة نهائية لاختبار القوة الثابتة لكامل الشوط قبل التسليم.

5. التحقق من طرف ثالث: تتوفر تقارير الاختبار الصادرة عن SGS وBV وTUV وغيرها من مؤسسات الطرف الثالث الموثوقة عند الطلب.

نظام إدارة الجودة لدينا معتمد وفقًا لمعايير ISO 9001:2015، وجميع المنتجات تتوافق مع المعايير الدولية بما في ذلك CE وAPI.

إرشادات الاختيار والخدمات الداعمة

يجب اختيار دعامات الأنابيب وفقًا لإزاحة خط الأنابيب وحساسية الحمل: اختر دعم زنبركي متغير لخط الأنابيب إذا كانت إزاحة خط الأنابيب العمودي أقل من 100 مم وكان النظام غير حساس لتقلبات الحمل. حدد دعم زنبركي ثابت عندما تتجاوز الإزاحة 100 مم أو يكون خط الأنابيب لديه حساسية عالية لتغير الحمل.

نحن نقدم مجموعة كاملة من خدمات الدعم المهنية:

◀  تحليل مجاني لإجهاد الأنابيب وحساب اختيار الدعم والشماعات

◀  تصميم وتصنيع دعامات النوابض الثابتة غير القياسية

◀  خدمة إرشادات التثبيت والتشغيل في الموقع

◀  ضمان لمدة 12 شهرًا، مع إصلاح أو استبدال المنتجات المعيبة مجانًا خلال فترة الضمان

◀  توريد قطع الغيار على المدى الطويل والدعم الفني المستمر
