في العديد من المواقع الصناعية، توجد معدات أو ممرات أو مجموعات صمامات أو عوائق أخرى أسفل خطوط الأنابيب، مما يجعل من المستحيل تركيب الدعامات المثبتة على الأرض. وفي الوقت نفسه، تواجه بعض خطوط الأنابيب ذات القطر الكبير إزاحات حرارية تتجاوز 100 مم، وسوف تتسبب تقلبات الحمل للدعامات الزنبركية المتغيرة العادية في تجاوز إجهاد خط الأنابيب للحدود المسموح بها.

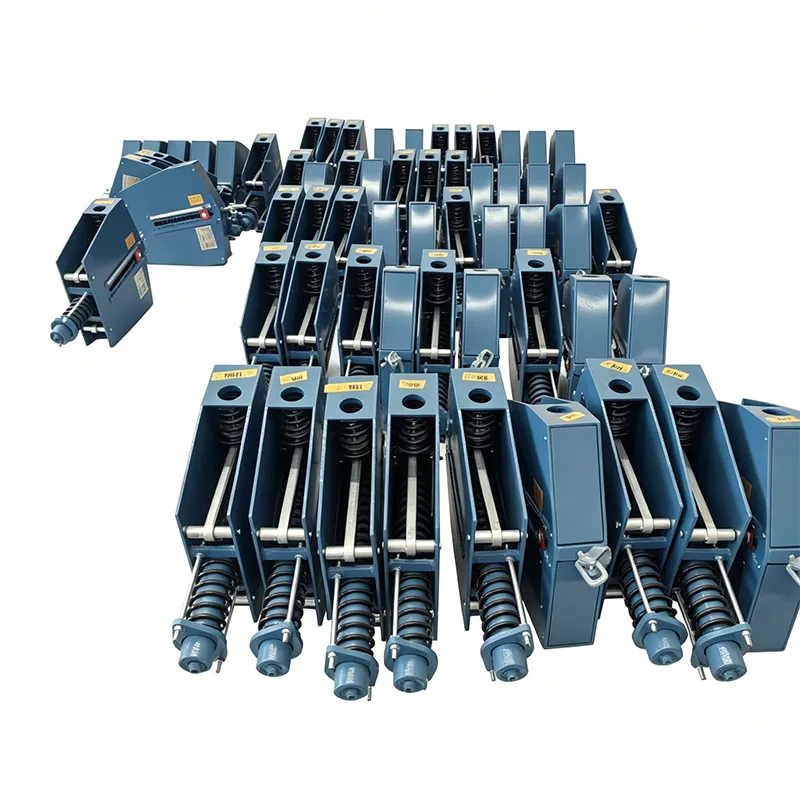

يعمل دعم الزنبرك الثابت المعلق على حل تحدي الصناعة هذا بشكل مثالي. يتم تثبيته عن طريق التعليق من الهياكل الفولاذية العلوية، ولا يشغل أي مساحة أسفل خطوط الأنابيب، مع توفير قوة دعم ثابتة بمعدل تذبذب يبلغ ≥5% عبر الشوط الكامل.
| جدول مواصفات شماعات الزنبرك الثابت | مثال |
| الموديل/السلسلة | الرقم الهيدروجيني، LH، كاليفورنيا، CS، TH |
| الحمولة (التشغيل) | 0.1 كيلو نيوتن - 500 كيلو نيوتن |
| إجمالي السفر | 50 مم، 100 مم، 200 مم، 400 مم |
| السفر الفعلي | ما يصل إلى 600 ملم |
| انحراف الحمل (التسامح) | ±5% (قياسي) / ±3% (عالي الدقة) |
| موقف التثبيت | أفقي / عمودي |
| تشطيب السكن | مجلفن بالغمس الساخن / إيبوكسي |
| درجة حرارة التشغيل. | -20 درجة مئوية إلى +80 درجة مئوية (محيط) |
| مادة لفائف الربيع | 60Si2Mn / 50CrVA |
| نطاق تعديل الحمل | ±10% (ضبط المجال) |
تتمتع طريقتا التثبيت بسيناريوهات قابلة للتطبيق لظروف الموقع المختلفة، كما توفر دعامات النوابض الثابتة المعلقة مزايا لا يمكن استبدالها في البيئات ذات المساحة المحدودة:
|
البعد المقارنة |
تعليق دعم الربيع المستمر |
دعم زنبركي ثابت مثبت على الأرض |
|
موقع التثبيت |
تحت الهياكل الفولاذية العلوية / العوارض الخرسانية |
فوق الأرض / منصات المعدات |
|
احتلال الفضاء تحت خط الأنابيب |
لا أحد |
الاحتلال الكامل |
|
صعوبة التثبيت |
متوسطة (تتطلب التشغيل على ارتفاعات عالية) |
قليل |
|
تحميل مسار النقل |
خط الأنابيب → الدعم → الهيكل العلوي |
خط الأنابيب → الدعم → الأساس الأرضي |
|
السيناريوهات القابلة للتطبيق |
خطوط الأنابيب ذات العوائق بالأسفل، وخطوط الأنابيب المرتفعة |
خطوط الأنابيب مع مساحة كافية أدناه |
|
الحمولة القصوى |
1200 كيلو نيوتن |
2000 كيلو نيوتن |
|
الحد الأقصى للإزاحة |
400 ملم |
600 ملم |
استنادًا إلى التصميم العام لدعم النوابض الثابتة، خضعت دعامات النوابض الثابتة المعلقة إلى تحسينات مستهدفة لخصائص الضغط الخاصة بتركيب نظام التعليق:
◀ عروات الرفع المتكاملة المشكلة: تعتمد عروات الرفع العلوية تقنية الحدادة المتجانسة بدون عيوب لحام، مما يحقق عامل أمان يبلغ 2.5 مرة.
◀ جهاز تحديد مضاد للتأرجح: مزود بهياكل تحديد عرضية لمنع التأرجح المفرط لخط الأنابيب أثناء التشغيل.
◀ مجموعة قضبان التعليق القابلة للتعديل: قضبان تعليق قياسية قابلة للتعديل من 1 إلى 3 أمتار للتكيف مع ارتفاعات التثبيت المختلفة.
◀ تصميم الحماية من السقوط: يتم تثبيت آليات أمان مزدوجة في جميع نقاط الاتصال لمنع السقوط على ارتفاعات عالية.
◀ مؤشر الإزاحة البصرية: يتم تثبيت لوحات واسعة النطاق على الجانب لتسهيل مراقبة حالة التشغيل من قبل الموظفين الأرضيين.
تتوفر خمس سلاسل قياسية من دعامات النوابض الثابتة المعلقة لتغطية معظم متطلبات التطبيقات الصناعية:
|
سلسلة الموديل |
نطاق الحمل المقدر (كيلو نيوتن) |
نطاق الإزاحة المقدر (مم) |
نطاق درجة حرارة التشغيل (°C) |
طول قضيب التعليق القياسي (م) |
الحد الأقصى لوزن الوحدة (كجم) |
|
هكس-50 |
1-50 |
50، 100 |
-40 ~ +450 |
1.5 |
120 |
|
هكس-100 |
50-100 |
100، 150 |
-40 ~ +450 |
2.0 |
250 |
|
هكس-200 |
100-200 |
150، 200 |
-40 ~ +550 |
2.0 |
480 |
|
هكس-500 |
200-500 |
200، 300 |
-40 ~ +550 |
2.5 |
1200 |
|
هكس-1200 |
500-1200 |
300، 400 |
-196 ~ +550 |
3.0 |
3500 |
تتوافق جميع المنتجات مع معايير GB/T 17116.2 وANSI/ASME B31.1 وAPI RP 551.
مؤشرات الأداء الرئيسية للدعائم الزنبركية المعلقة الثابتة تتجاوز جميع المتطلبات القياسية الوطنية. تأتي جميع البيانات من سجلات الفحص الكاملة بنسبة 100% لمختبرنا المعتمد من CNAS:
|
مؤشر الأداء |
متطلبات المعيار الوطني |
تيانشون القيمة المقاسة |
|
معدل تقلب الحمل |
≥5% |
≥4% |
|
رفع قوة الشد العروة |
1.5 مرات الحمل المقنن |
الحمل المقنن 2.5 مرة |
|
اختبار اللحام غير المدمر |
20% أخذ العينات |
فحص كامل 100% |
|
حياة التعب |
≥100,000 دورة |
≥150,000 دورة |
|
دقة تعديل قضيب التعليق |
± 10 ملم |
±5 ملم |
لضمان السلامة المطلقة للمنتجات المثبتة على ارتفاعات عالية، نقوم بتعيين رمز تعريف فريد للمنتج لكل دعامة زنبركية معلقة ثابتة، مما يتيح إمكانية تتبع دورة الحياة الكاملة:
◀ إمكانية تتبع المواد الخام: تكون كل دفعة من الفولاذ مصحوبة بشهادة اختبار المطحنة الأصلية (MTC)، وترتبط نتائج التحليل الطيفي برمز التعريف.
◀ سجلات عملية الإنتاج: يتم توثيق المشغلين والطوابع الزمنية لجميع العمليات الحيوية (اللحام والمعالجة الحرارية والتجميع) بشكل كامل.
◀ أرشفة تقارير الفحص: يتم تحويل جميع تقارير الفحص إلى ملفات إلكترونية ويمكن الاستعلام عنها عبر الإنترنت من خلال رمز التعريف.
◀ علامة المصنع: يتم نقش رمز التعريف الفريد وتاريخ الإنتاج ورقم المفتش على لوحة اسم المنتج.
◀ تتبع ما بعد البيع: يتم إدخال معلومات تثبيت المنتج وتشغيله بشكل متزامن في النظام، مما يوفر دعمًا فنيًا مدى الحياة.
لقد تم تطبيق دعامات النوابض الثابتة المعلقة بنجاح في أكثر من 320 مشروعًا صناعيًا في جميع أنحاء العالم، حيث تجاوزت عمليات التسليم التراكمية 180.000 وحدة. تتضمن السيناريوهات النموذجية ما يلي:
◀ أجزاء عالية الارتفاع من خطوط البخار الرئيسية وإعادة تسخين خطوط البخار في محطات توليد الطاقة
◀ خطوط أنابيب العمليات المرتفعة في مناطق مصانع تكرير البترول
◀ خطوط الأنابيب العلوية للخزان في محطات استقبال الغاز الطبيعي المسال
◀ الأجزاء المعلقة من خطوط أنابيب الهواء الساخن للأفران العالية في مصانع الصلب
◀ خطوط أنابيب البخار المرتفعة عبر الأنهار والطرق في المدن
◀ خطوط الأنابيب ذات القطر الكبير في الجزر التقليدية لمحطات الطاقة النووية
يمكننا تقديم نسخ من عقود المشاريع السابقة وتقارير قبول المالك وصور التشغيل في الموقع كدليل على قدراتنا.
استجابة للمتطلبات الخاصة للتركيب على ارتفاعات عالية للدعامات المعلقة، فإننا نقدم خدمات حصرية:
◀ تصميم عقدة التثبيت مجانًا وحساب الأحمال
◀ إرسال مهندسي التشغيل المعتمدين على ارتفاعات عالية لتوجيهات التثبيت في الموقع
◀ توفير أدوات التثبيت المخصصة ومعدات حماية السلامة
◀ فترة ضمان تبلغ 18 شهرًا، أي 6 أشهر أطول من معايير الصناعة
◀ خدمات فحص منتظمة لضمان التشغيل الآمن للمنتجات على المدى الطويل
س: ماذا لو كان ارتفاع التثبيت غير كاف؟
ج: يمكننا تخصيص إصدارات قضبان التعليق القصيرة وفقًا لارتفاع الموقع الفعلي، أو توفير أفضل حلول التثبيت المضمنة لتحقيق أقصى قدر من توفير مساحة التثبيت.
س: كيفية ضبط حمل الدعم من الأرض؟
ج: جميع الموديلات مجهزة بأجهزة قابلة للتعديل على الأرض. يمكن إكمال الضبط الدقيق للحمولة من الأرض باستخدام مفتاح ربط ممتد مخصص، مما يلغي الحاجة إلى العمليات على ارتفاعات عالية.
س: كيف تتم حماية المنتجات أثناء النقل؟
ج: نحن نستخدم صناديق خشبية مخصصة مع مواد توسيد داخلية وأجهزة تثبيت لمنع تشوه آلية قضيب التوصيل أثناء النقل. يتم أيضًا تضمين جهاز قفل النقل لضمان وصول المنتجات إلى الموقع في حالة ممتازة.
