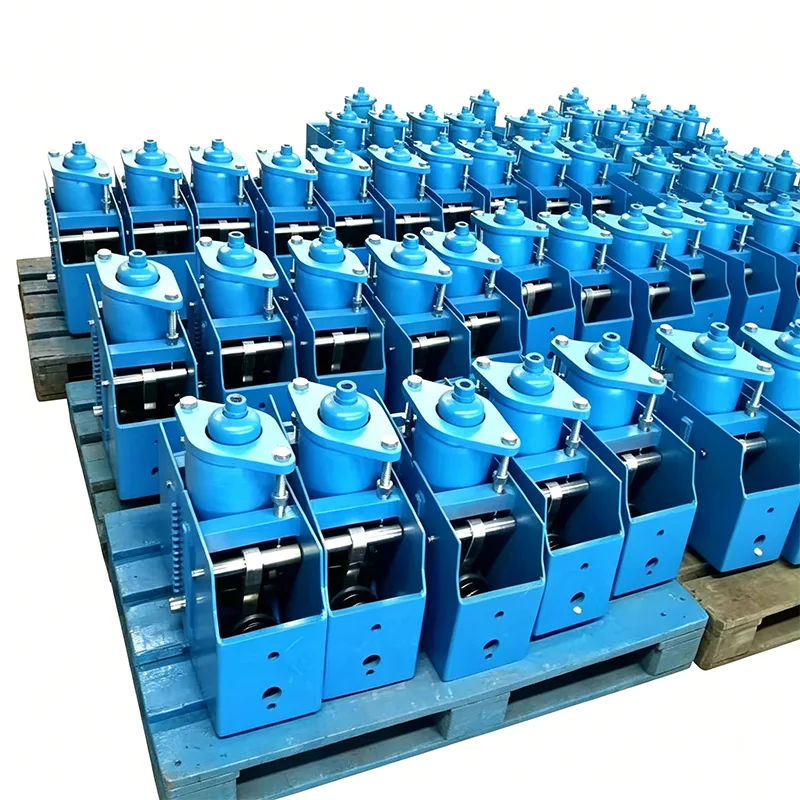

في أنظمة خطوط الأنابيب الصناعية الكبيرة، عندما تخضع خطوط الأنابيب لإزاحة رأسية كبيرة، ستنتج دعامات الزنبرك العادية تغيرات ملحوظة في الأحمال، والتي بدورها تمارس ضغطًا إضافيًا هائلاً على المعدات الحساسة المتصلة (مثل التوربينات البخارية والغلايات والضواغط وما إلى ذلك). بالاستفادة من 14 عامًا من التراكم الفني في تكنولوجيا دعم خطوط الأنابيب، قامت شركة Yangzhou Tianshun Pipeline Technology Co., Ltd. بتطوير وتصنيع دعامة الزنبرك الثابت الكابولي بشكل احترافي. يعتمد هذا المنتج مبدأ توازن اللحظة لضمان بقاء القوة الداعمة ثابتة طوال الإزاحة الرأسية لخط الأنابيب. هذه الميزة تجعله جهاز دعم بالغ الأهمية لأنظمة خطوط الأنابيب ذات الإزاحة الكبيرة والسيناريوهات التي يجب فيها التحكم بدقة في معدل تغيير الحمل. إنه يتجنب بشكل فعال نقل القوة غير المواتية في نظام خطوط الأنابيب ويضمن التشغيل الآمن للمعدات الأساسية.
| جدول مواصفات شماعات الزنبرك الثابت | مثال |
| الموديل/السلسلة | الرقم الهيدروجيني، LH، كاليفورنيا، CS، TH |
| الحمولة (التشغيل) | 0.1 كيلو نيوتن - 500 كيلو نيوتن |
| إجمالي السفر | 50 مم، 100 مم، 200 مم، 400 مم |
| السفر الفعلي | ما يصل إلى 600 ملم |
| انحراف الحمل (التسامح) | ±5% (قياسي) / ±3% (عالي الدقة) |
| موقف التثبيت | أفقي / عمودي |
| تشطيب السكن | مجلفن بالغمس الساخن / إيبوكسي |
| درجة حرارة التشغيل. | -20 درجة مئوية إلى +80 درجة مئوية (محيط) |
| مادة لفائف الربيع | 60Si2Mn / 50CrVA |
| نطاق تعديل الحمل | ±10% (ضبط المجال) |
يعتمد دعم الزنبرك الثابت الكابولي الخاص بنا على هيكل مدمج دقيق للرافعة الكابولية والزنبرك، مما يحول التوازن الميكانيكي المعقد إلى منتجات هندسية موثوقة. المعلمات التقنية الأساسية والميزات الهيكلية هي كما يلي:
|
البعد الفني |
مؤشرات الأداء والقيمة الهندسية |
|
معدل تغيير التحميل |
معدل تغير الحمل النظري هو صفر (الانحراف الفعلي ≥5%)، مما يوفر قوة دعم ثابتة ويزيل الضغط الإضافي تمامًا. |
|
قدرة الإزاحة العمودية |
يدعم تعويض الإزاحة الرأسية من 0 إلى 300 مم أو أكبر، وهو مصمم خصيصًا لأنظمة خطوط الأنابيب ذات الإزاحة الكبيرة. |
|
مزايا هيكل ناتئ |
يعتمد تصميم الرافعة الكابولية، مع هيكل مدمج وشغل مساحة صغيرة، والتكيف مع بيئات التثبيت المعقدة في الموقع. |
|
المواد ومكافحة التآكل |
المكونات الحاملة الأساسية مصنوعة من سبائك الفولاذ عالية القوة، مع طلاء مجلفن بالغمس الساخن أو طلاء مضاد للتآكل على السطح، مما يتكيف مع ظروف العمل القاسية. |
في التطبيقات الهندسية العملية، غالبًا ما يواجه تركيب خطوط الأنابيب قيودًا معقدة على المساحة. يعالج دعم الزنبرك الثابت الكابولي بشكل كامل نقاط الألم في البناء في الموقع:
إعداد دقيق لحالة التبريد: قبل التسليم، نقوم بضغط الزنبرك مسبقًا وقفله في موضع تحميل الحالة الباردة وفقًا لظروف إجهاد خط الأنابيب ومتطلبات الإزاحة الحرارية المقدمة من العملاء. أثناء التثبيت في الموقع، يلزم فقط الضبط الدقيق للعمود الملولب للوصول إلى حالة التصميم، مما يؤدي إلى تقصير فترة البناء بشكل كبير.
طرق تجذير مرنة: يتكيف الهيكل الكابولي مع ظروف التجذير المختلفة. سواء كانت عوارض هيكل فولاذي، أو أساسات خرسانية أو أجسام المعدات، يمكن تحقيق التجذير المستقر من خلال مطابقة موصلات الجذر (مثل الألواح المفردة الملحومة، والأذرع المتقاطعة لمشبك الأنابيب، وما إلى ذلك).
حالة التشغيل المرئية: بفضل لوحات مؤشر الإزاحة ومقاييس الحمولة عالية الدقة، يستطيع موظفو التشغيل والصيانة الحكم بشكل بديهي على ما إذا كان خط الأنابيب في موضع العمل المصمم دون تفكيك الغلاف، مما يسهل الفحص اليومي والصيانة الوقائية.
كخط دفاع رئيسي لسلامة خطوط الأنابيب، تتبع عملية الإنتاج الكاملة لـ Cantilever Constant Spring Support معايير صارمة لمراقبة الجودة:
اللحام والاختبار غير المدمر: تخضع جميع اللحامات الحاملة لفحص المظهر والاختبار غير المدمر (الاختبار الشعاعي/الموجات فوق الصوتية) وفقًا للمعايير الوطنية ذات الصلة لضمان القوة الهيكلية المضمونة.
اختبار عمر التعب: تخضع مكونات الزنبرك لاختبارات إجهاد صارمة وعمليات معالجة حرارية لضمان عدم حدوث تشوه أو كسر في البلاستيك خلال مئات الآلاف من الدورات الحرارية المتناوبة.
قفل المصنع وحمايته: تم تجهيز كل وحدة بدبوس تحديد الموقع قبل التسليم، مما يؤدي إلى قفل الرافعة في وضع العمل في الحالة الباردة لمنع تلف الزنبرك الناتج عن الإزاحة العرضية أثناء النقل والتركيب.
تراث تقني عميق: بالاعتماد على 14 عامًا من الخبرة الصناعية وفريق البحث والتطوير المحترف، نقدم دعمًا فنيًا كاملاً للعملية بدءًا من تحليل إجهاد خطوط الأنابيب وحساب اختيار النوع وحتى إرشادات التثبيت.
التحقق من المشاريع العالمية: تعمل المنتجات بشكل مستقر في مشاريع الطاقة والبتروكيماويات والطاقة في أكثر من 40 دولة حول العالم، وتتحمل اختبارات بدء تشغيل/إيقاف تشغيل الوحدات المتعددة وظروف العمل القاسية.
إمكانية الخدمة المخصصة: بالنسبة لقيود المساحة الخاصة أو متطلبات التحميل غير القياسية، يمكننا توفير تصميم هيكل ناتئ وحلول هندسية مخصصة.
ضمان موثوق لما بعد البيع: لقد أنشأنا ملفًا كاملاً للعملاء وآلية استجابة، مما يوفر تقييم الحالة وإعادة ضبط الحمل وإرشادات الاستبدال أثناء صيانة إيقاف التشغيل، مما يقلل من مخاطر التشغيل والصيانة لمحطات الطاقة.
