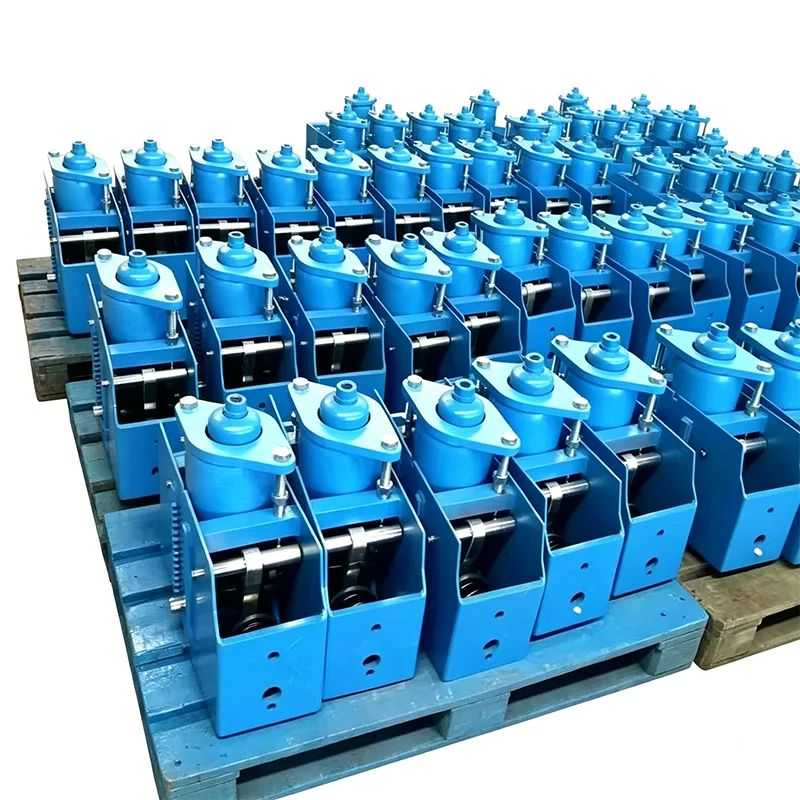

دعم ثابت للربيع

تأسست شركة Yangzhou Tianshun Pipeline Technology Co., Ltd. في عام 2012، وركزت على تصنيع منتجات دعم خطوط الأنابيب لمدة 14 عامًا، حيث تخدم المنتجات أكثر من 40 دولة حول العالم. إن دعامة الزنبرك الثابتة الدائمة هي منتج مصمم خصيصًا لظروف العمل حيث لا توجد مساحة رفع فوق خط الأنابيب ويتطلب الأمر دعمًا سفليًا. يتم وضعها على عوارض فولاذية أو أساسات خرسانية أو منصات دعم من خلال القاعدة، مما يوفر قوة دعم تصاعدية ثابتة لخطوط الأنابيب، ويحل بشكل مثالي مشكلة تعويض إزاحة خط الأنابيب في السيناريوهات ذات المساحة المحدودة.

لماذا تختار النوع الدائم؟ حل للسيناريوهات ذات المساحة المحدودة

في الهندسة العملية، لا تستطيع العديد من خطوط الأنابيب اعتماد حلول التعليق العلوي ويجب أن تستخدم الدعم السفلي:

◀  خطوط أنابيب الطبقة السفلية في صالات الأنابيب: لا توجد عوارض هيكلية فولاذية متاحة للتعليق فوق خطوط أنابيب الطبقة السفلية

◀  خطوط الأنابيب الموجودة أعلى المعدات: يتم ترتيب خطوط الأنابيب مباشرة فوق المعدات، ولا توجد نقاط رفع فوقها

◀  خطوط الأنابيب في الخنادق الخرسانية: خطوط الأنابيب في خنادق الأنابيب ذات المساحة العلوية الضيقة

◀  خطوط الأنابيب ذات القطر الكبير: خطوط الأنابيب التي يزيد طولها عن DN800، وقضبان التعليق الطويلة للغاية تكون عرضة لعدم الاستقرار

◀  خطوط الأنابيب الحساسة للاهتزاز: تتميز خطوط أنابيب مدخل ومخرج المضخة، والدعم السفلي باستقرار أفضل من نظام التعليق

◀  مشاريع التعديل التحديثي: لا يمكن للهياكل الفولاذية الحالية إضافة نقاط رفع جديدة، ويتوفر فقط الدعم من الأساس

في هذه السيناريوهات، يعد الدعم الزنبركي الدائم هو الحل الوحيد الممكن لدعم القوة الثابتة.

المواصفات الفنية للمنتج

مقارنة شاملة: النوع القائم مقابل نوع التعليق

هيكل المنتج والميزات الأساسية

يعتمد دعم الزنبرك الثابت الدائم على هيكل صندوق عمودي، يتكون بشكل أساسي من الأجزاء التالية:

لوحة القاعدة: لوحة سفلية واسعة لتوزيع الحمل وضمان الاستقرار

صندوق الزنبرك: آلية زنبركية مدمجة ذات قوة ثابتة، مرتبة رأسيًا

لوحة الدعم العلوية: متصلة بدعم أنبوب خط الأنابيب، يمكن ضبط الارتفاع بدقة

مؤشر الإزاحة: مرئي على الجانب لسهولة المراقبة

جهاز القفل: يقفل الزنبرك أثناء النقل والتركيب

الميزات الأساسية

تصميم منخفض الارتفاع للغاية

ترتيب النوابض العمودي، الارتفاع الإجمالي أقل بنسبة 40% من نوع التعليق بنفس المواصفات

مناسبة للمساحة ذات ارتفاع الأرضية المحدود مثل خنادق الأنابيب وغرف المعدات

مواصفات أقصر قابلة للتخصيص لظروف العمل الخاصة

استقرار ممتاز

مساحة القاعدة أكبر 3 مرات من نوع التعليق، ومركز ثقل منخفض

ليس من السهل الانقلاب تحت الدفع الأفقي لخط الأنابيب

لا توجد مشكلة في تأرجح قضيب التعليق في ظل ظروف العمل الاهتزازية

تركيب وصيانة مريحة

تركيب أرضي، لا يتطلب عملية على ارتفاعات عالية

ضعه مباشرة على الأساس، ثم ثبته بعد التسوية

مسمار تعديل في الأعلى، يمكن تشغيله أثناء الوقوف على الأرض

لا حاجة لتفكيك خطوط الأنابيب للصيانة والاستبدال، قم بسحب مجموعة الزنبرك مباشرة

القدرة على التكيف النزوح قوية

مناسبة بشكل خاص لظروف العمل مع الإزاحة الحرارية التصاعدية لخطوط الأنابيب

كما أنها قابلة للتكيف مع الإزاحة نحو الأسفل، فقط قم بتركيبها بشكل عكسي

لا يؤثر الإزاحة الجانبية على أداء القوة المستمر

تحليل سيناريو التطبيق النموذجي

دليل التركيب والتشغيل في الموقع (استنادًا إلى 14 عامًا من الخبرة الهندسية)

التفتيش قبل التثبيت

1. تحقق مما إذا كان نموذج المنتج متوافقًا مع رسومات التصميم

2. تحقق مما إذا كان جهاز القفل سليمًا وما إذا كان هناك ارتخاء أثناء النقل

3. التحقق من استواء القاعدة، والتصحيح مطلوب إذا تجاوز التشوه 2 مم

خطوات التثبيت

1. تسوية الأساس: خطأ في استواء سطح الأساس الداعم ≥2mm/m

2. تحديد المواقع والتثبيت: ضع دعامة زنبركية ثابتة في موضعها، أو قم بلحام أو تثبيت القاعدة على الأساس

3.اتصال خط الأنابيب: قم بتوصيل دعم أنبوب خط الأنابيب مع اللوحة العلوية للقوس، واحتياطي إزاحة الحالة الباردة

4.إعداد التحميل: اضبط الترباس العلوي وفقًا لمتطلبات التصميم، وقم بمحاذاة لوحة المؤشر مع موضع الحالة الباردة

5.Unlock: قم بإزالة مسامير قفل النقل بعد التثبيت

6.الفحص والتأكيد: يمكن أن يتحرك مؤشر التأكيد بحرية دون تشويش

التعامل مع المشاكل الشائعة

مراقبة الجودة والتحقق منها

مراقبة المواد الخام

جميع المواد الفولاذية من مصانع الصلب العادية بشهادات المواد

تم اختبار الصلابة بنسبة 100% للفولاذ الزنبركي، وتم رفض المواد غير المؤهلة

تجفيف مواد اللحام حسب المواصفات المطابقة لقوة المعدن الأساسي

مراقبة عملية الإنتاج

القطع والتقطيع باستخدام الحاسب الآلي، دقة الأبعاد ± 1 مم

يعتمد اللحام اللحام المحمي بغاز ثاني أكسيد الكربون، ويحمل اللحامون الشهادات

تعتمد المعالجة الحرارية الربيعية على فرن فراغي، وتوحيد الصلابة ±HRC2

يتم تشغيل ثلاث تجارب كاملة الشوط بعد التجميع الكامل للآلة

تفتيش المصنع

يكمل كل دعم زنبركي ثابت ما يلي قبل التسليم:

فحص المظهر والأبعاد

اختبار الحمل الكامل للسكتة الدماغية، سجل 10 نقاط قياس

حساب الثبات، ضمان ±±5%

اختبار وظيفة قفل الجهاز

معايرة مؤشر الإزاحة

كشف سمك الطلاء المضاد للتآكل

الخدمة والدعم

◀  دعم الاختيار: توفير التحقق من مساحة التثبيت للتأكد من جدوى حل النوع الثابت

◀  خدمة مخصصة: ارتفاع خاص مخصص وحجم قاعدة خاص وفقًا للمساحة الموجودة في الموقع

◀  إرشادات التثبيت: قم بتوفير دليل التثبيت التفصيلي، والإرشادات في الموقع المتوفرة للمشاريع الكبرى

◀  دورة التسليم: 7-10 أيام للطرز التقليدية، و15-20 يومًا للمنتجات المخصصة

◀  ضمان الجودة: ضمان المنتج لمدة عامين، ودعم فني مدى الحياة

◀  توريد قطع الغيار: مجموعات النوابض النموذجية الشائعة متوفرة في المخزون، ويتم تسليمها في غضون 48 ساعة

يعد الدعم الدائم للزنبرك حلاً موثوقًا لدعم خطوط الأنابيب ذات القوة الثابتة في ظروف العمل ذات المساحة المحدودة. على مدى السنوات الـ 14 الماضية، قمنا بحل مشكلة عدم إمكانية تنفيذ حلول التعليق لمئات المشاريع في جميع أنحاء العالم، وكانت منتجاتنا تعمل بشكل مستقر ومعترف بها من قبل العملاء بالإجماع.
