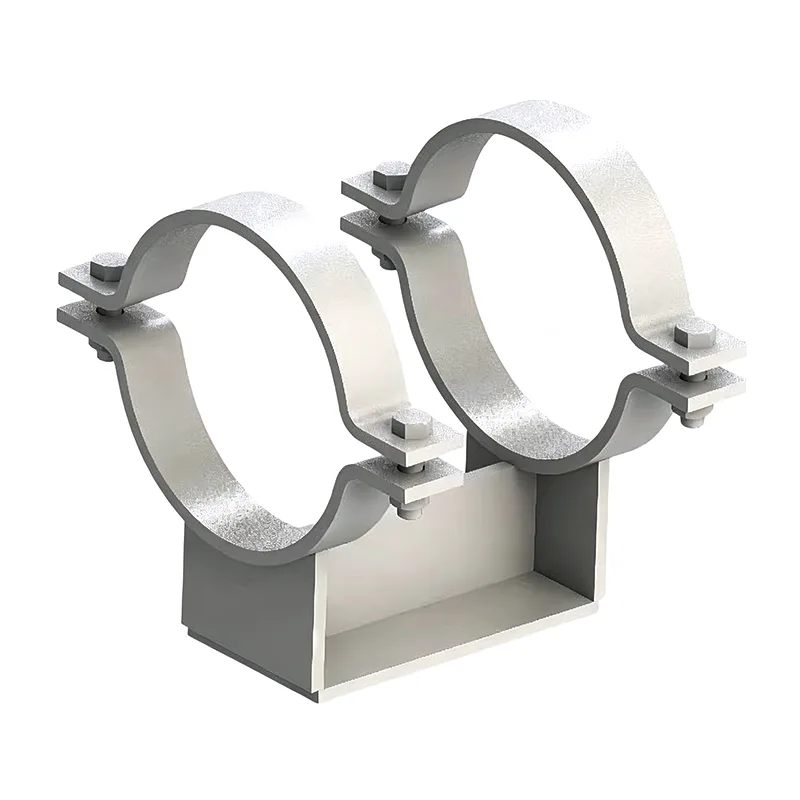

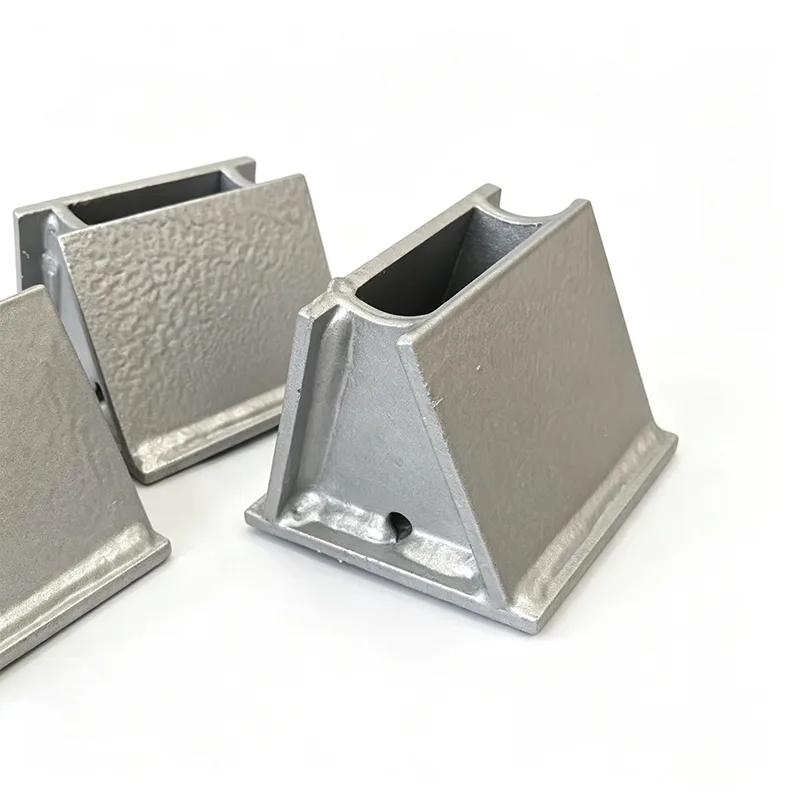

تدعم أحذية الأنابيب المقاومة للتآكل لدعم حمل خطوط الأنابيب والإزاحة المنزلقة

يعد الحذاء الأنبوبي أحد تلك المكونات التي لا يلاحظها أحد حتى لا تكون موجودة. يتم تثبيته ملحومًا في الجزء السفلي من الأنبوب، وينشر الحمل على عارضة هيكلية أو عمود على شكل حرف T، وغالبًا ما يوفر السطح المنزلق الذي يسمح للأنبوب بالتحرك محوريًا أثناء الدورات الحرارية. فيتيانشون، نقوم بتصنيع الآلاف من أحذية الأنابيب كل عام - لخطوط المعالجة، ورؤوس البخار، والأنابيب المبردة، وكل شيء بينهما. بعد 14 عامًا من العمل في هذا المجال، تعلمنا أن حذاء الأنابيب المصمم جيدًا يفعل أكثر من مجرد الاحتفاظ بالوزن: فهو يحمي طلاء الأنابيب، ويحافظ على استمرارية العزل، ويمنع الأحمال النقطية من انبعاج جدار الأنابيب.

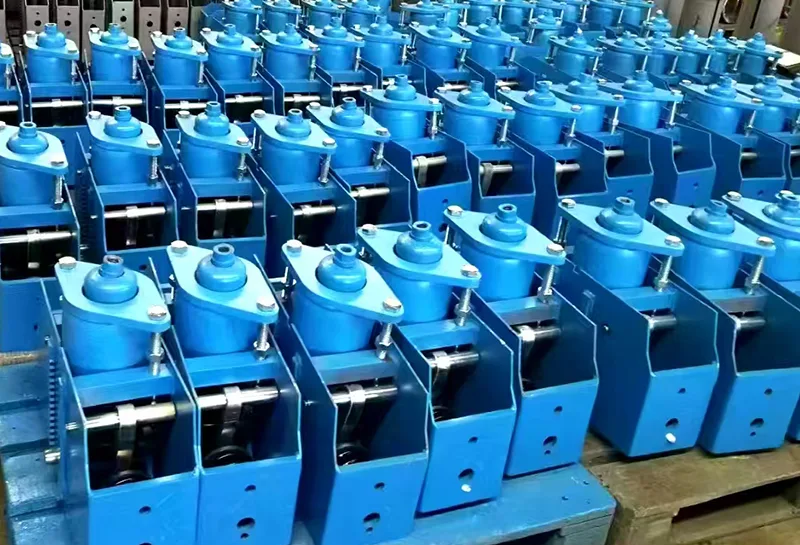

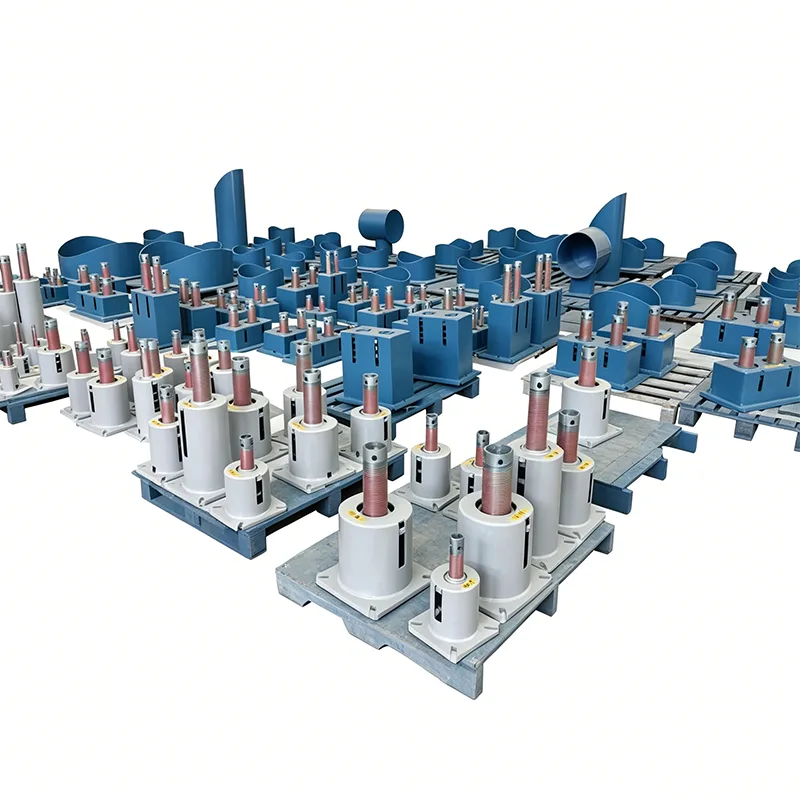

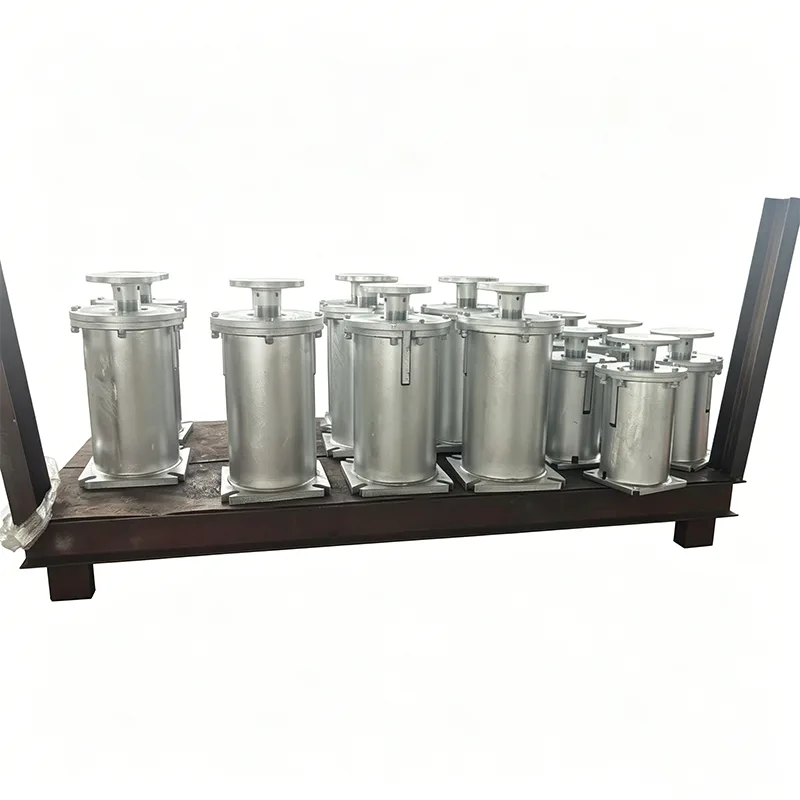

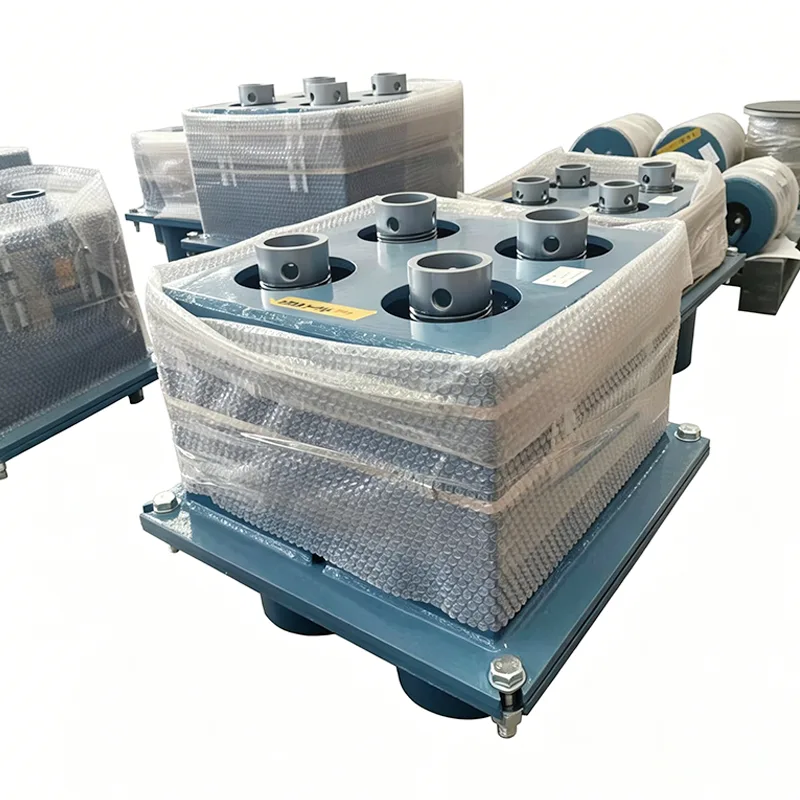

تعتبر دعامات أحذية الأنابيب جزءًا من النطاق الأوسعيدعم الأنابيبالعائلة، لكنها متميزة بما يكفي لتبرير اهتمامها بالتصميم. في حين أن المشبك البسيط أو قضيب التعليق يتعامل مع الوزن الساكن الرأسي، فإن حذاء الأنبوب يدير واجهة الاتصال. تتعقد هذه الواجهة بسرعة - يمكن أن يسبب الاحتكاك العالي إجهادًا في الأنبوب، ويمكن أن يؤدي الارتفاع غير المناسب إلى سحق العزل، ويمكن أن تؤدي المادة الخاطئة إلى التآكل الجلفاني. نقوم بانتظام بتزويد الأحذية الأنبوبية التي تعمل جنبًا إلى جنبالشماعات الربيعأعلاه، أو مع دعامات الأنابيب المعزولة مسبقًا على الخطوط الباردة حيث يكون العزل الحراري أمرًا بالغ الأهمية.

يمكننا أيضًا توفير PTFE المستعبد على لوحة دعم من الفولاذ المقاوم للصدأ للتطبيقات المنزلقة ذات التحميل العالي. يتراوح معامل الاحتكاك عادةً بين 0.05 و0.10 بالنسبة إلى PTFE المشحم، وهي القيمة التي يستخدمها معظم مهندسي إجهاد الأنابيب في تحليل المرونة.

المعايير التي نتبعها

يتم تصنيع أحذية الأنابيب وفقًا لمعايير دعم الأنابيب نفسها التي نطبقها على مجموعة منتجاتنا الكاملة:

ANSI/MSS SP‑58 - المواد وتصميم دعامات الأنابيب

ASME B31.3 / B31.1 - أنابيب المعالجة والطاقة

EN 1090 – تصنيع الفولاذ الإنشائي (للمشاريع الحاصلة على علامة CE)

GB/T 17116 – المعيار الصيني لدعم الأنابيب

نظام جودة مصنعنا حاصل على شهادة ISO 9001:2015، ويمكننا توفير شهادة المواد الكاملة EN 10204 3.1 لكل دفعة من الأحذية.

الأسئلة المتداولة

س1: ما هو الارتفاع الذي يجب أن يكون عليه حذاء الأنبوب الخاص بي؟

يتم تحديد ارتفاع الحذاء من خلال سمك العزل بالإضافة إلى خلوص قدره 10-25 ملم. على سبيل المثال، يحتاج الأنبوب الذي يحتوي على 100 مم من الصوف المعدني العازل عادةً إلى ارتفاع حذاء يتراوح بين 120-125 مم للحفاظ على العزل خاليًا من الفولاذ الداعم. سنقوم بحساب ذلك من مواصفات الأنابيب الخاصة بك إذا قدمت لنا حجم الأنبوب وجدول العزل.

Q2: متى أحتاج إلى لوح منزلق PTFE على الحذاء، ومتى يمكنني لحام قاعدة من الفولاذ الكربوني؟

إذا كان من المتوقع أن يتحرك الأنبوب محوريًا تحت التمدد الحراري، فإن السطح المنزلق المصنوع من مادة PTFE أو الفولاذ المقاوم للصدأ المصقول يقلل من الاحتكاك وأحمال التفاعل الناتجة على فوهات المعدات. لا تحتاج النقاط الثابتة أو نقاط التثبيت إلى لوحة منزلقة. سيخبرك تقرير ضغط الأنابيب الخاص بك بالدعامات المنزلقة وأيها الثابتة.

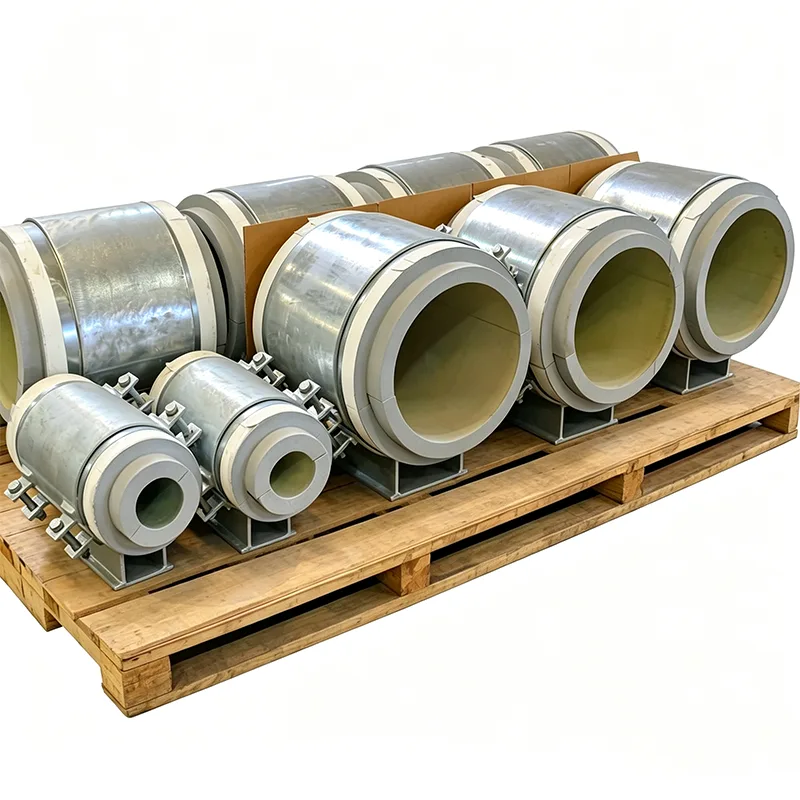

س 3: هل يمكنك توفير أحذية الأنابيب المعزولة مسبقًا للخدمة المبردة؟

نعم. نقوم بتصنيع الأحذية باستخدام كتلة عازلة من الرغوة الصلبة أو الزجاج الخلوي المربوطة في السرج الفولاذي. تمتد لوحة القاعدة أسفل المادة العازلة، وقد تم تصميم المجموعة بأكملها لمنع النقل البارد والتكثيف. يتم تحديدها بشكل شائع لخطوط الغاز الطبيعي المسال والإيثيلين والمياه المبردة.

Q4: ما هي مهلة التسليم الخاصة بك لأحذية الأنابيب المخصصة؟

أحذية بسيطة من الفولاذ الكربوني بدون PTFE: 12-18 يومًا. الأحذية ذات منصات PTFE المستعبدة أو الأجهزة المصنوعة من الفولاذ المقاوم للصدأ: 20-25 يومًا. قد تستغرق الأحذية ذات القطر الكبير للأنابيب مقاس 24 بوصة أو أكبر وقتًا أطول قليلاً. وسنؤكد الجدول الزمني الدقيق مع عرض الأسعار الخاص بك.

س5: هل تحتاج إلى رسومات أم يمكنك تصميم الحذاء من البيانات الأساسية؟

كلاهما يعمل. إذا كان لديك رسم قياسي للأحذية، فسنقوم بالتصنيع وفقًا له تمامًا. إذا كان لديك فقط حجم الأنبوب وسمك العزل والحمل، فيمكننا اقتراح تصميم للحصول على موافقتك - بدون رسوم هندسية للتكوينات القياسية.

مراقبة الجودة على كل حذاء

على الرغم من أن الحذاء الأنبوبي يبدو بسيطًا، إلا أننا نجري عملية مراقبة الجودة بشكل متسق:

فحص المواد مقابل أرقام الحرارة وشهادات المطاحن

التحقق من أبعاد نصف قطر السرج لضمان الملاءمة الصحيحة للقطر الخارجي للأنبوب

الفحص البصري للحام، مع توفر PT أو MT إذا لزم الأمر

فحص سلامة السندات على منصات PTFE (اختبار النقر والمرئية)

فحص الأبعاد النهائي - الارتفاع، واستواء لوحة القاعدة، والمسافة بين فتحات الترباس

فحص الطلاء

يتم وضع علامة على كل حذاء أو مجموعة من الأحذية برقم فريد يشير إلى قائمة الدعم الخاصة بك. يمكنك السير على العبوة ومطابقة كل قطعة بمقياس متساوي القياس دون فتح الرسم.

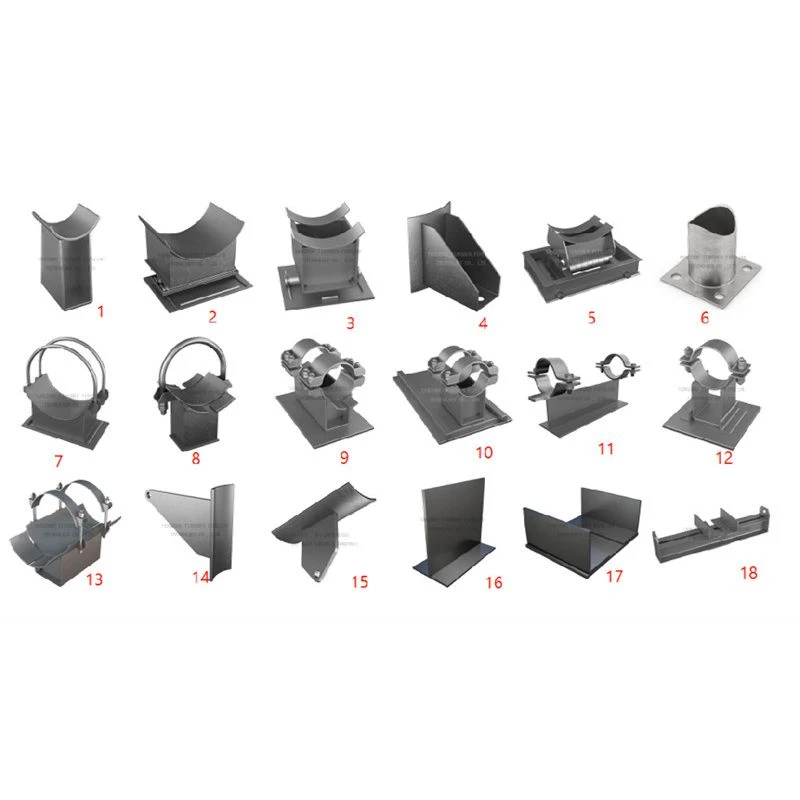

خيارات التخصيص التي نتعامل معها كثيرًا

تعتبر الأحذية الأنبوبية القياسية نقطة انطلاق بالنسبة لنا. نقوم بتعديلها بانتظام لوظائف محددة:

ألواح قاعدة ممتدة للعوارض ذات الحواف العريضة

أحذية بزاوية لرفوف الأنابيب المنحدرة

أحذية ذات قشرة مقسمة لتعديلها على الخطوط الموجودة دون قطع

سروج من السبائك ذات درجة الحرارة العالية (على سبيل المثال، P11، P22) لأنابيب الفرن والمصلح

ألواح منزلقة مزدوجة مع مصدات جانبية للأحذية المنزلقة الموجهة

تصميمات أحذية مقاومة للحريق مع طلاء منتفخ أو حشوات من الصوف المعدني

كلما زادت المعلومات التي تقدمها لنا حول التثبيت، كلما تمكنا من تصميم الحذاء بشكل أفضل لمنع إجراء تعديلات على الموقع لاحقًا.

الأشياء التي تعلمناها من الميدان

في الخطوط ذات درجة الحرارة العالية، اسمح دائمًا بتوسيع الأنابيب عند تحديد موقع مكان لحام الحذاء. يمكن للحذاء الملحوم في الموضع الخاطئ أثناء التثبيت البارد أن يبتعد عن الفولاذ الداعم عندما يسخن الخط.

تحتاج وسادات PTFE إلى الحماية أثناء السفع الرملي والطلاء في الموقع. عادةً ما نخفيهم، لكن تذكير طاقم الموقع لا يضر أبدًا.

إذا كان الحذاء مثبتًا على هيكل مجلفن، فمن الأفضل استخدام سطح ملامس من الفولاذ المقاوم للصدأ أو PTFE لتجنب تقصف الزنك والتآكل غير المتساوي.

بالنسبة للأنابيب الكبيرة ذات الجدران الثقيلة، تقوم الأحذية ذات السرج الكامل بتوزيع الحمل بشكل أفضل من الأحذية المسطحة وتقلل من خطر الضغط الزائد على جدار الأنابيب المحلي. يمكننا إجراء عملية حسابية سريعة إذا قمت بمشاركة جدول الأنابيب والتحميل.

لماذا Tianshun للأحذية الأنابيب؟

تعتبر الأحذية الأنبوبية بمثابة العمود الفقري لنظام الأنابيب، ونحن نعاملها بالاحترام الذي تستحقه. يتم تصنيع كل حذاء نقوم بشحنه داخليًا من مخزوننا الخاص من الألواح الفولاذية والأنابيب والأقسام الهيكلية. وهذا يعني أننا نتحكم في الجودة بدءًا من المواد الخام وحتى الطلاء النهائي. ويعني ذلك أيضًا أنه يمكننا التفاعل بسرعة عندما يضيف المشروع 50 حذاءًا إضافيًا في اللحظة الأخيرة.

لقد قمنا بتوريد أحذية الأنابيب لمصانع الميثانول، ومرافق الغاز الطبيعي المسال العائمة، وشبكات التدفئة المركزية، وخطوط المرافق الصيدلانية النظيفة. أكثر من 70% من أعمالنا تأتي من الطلبات المتكررة لأن أحذيتنا تناسب الأنبوب، وتنزلق عندما ينبغي ذلك، ولا تصدأ في السنة الأولى.

إذا كان مشروعك يحتاج إلى أحذية الأنابيب، أو دعامات الأنابيب المعزولة مسبقًا، أو مجموعة كاملة من الدعامات والشماعات الزنبركية، أرسل لنا جدول الدعم الخاص بك أو الرسومات القياسية. سنقدم لك عرض أسعار مباشرًا من المصنع وأسعارًا تنافسية وجدولًا زمنيًا للتسليم يمكنك التخطيط له. نرحب بزيارة مصنعنا في يانغتشو في أي وقت - وسترى بالضبط كيف نقوم بقطع كل حذاء ولحامه وإنهائه قبل أن يغادر.
