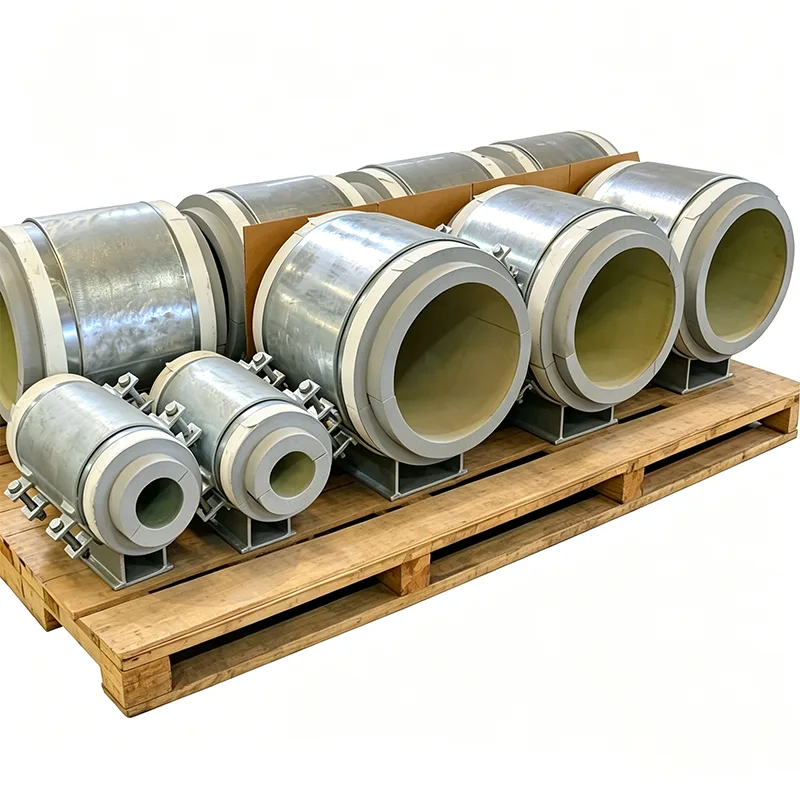

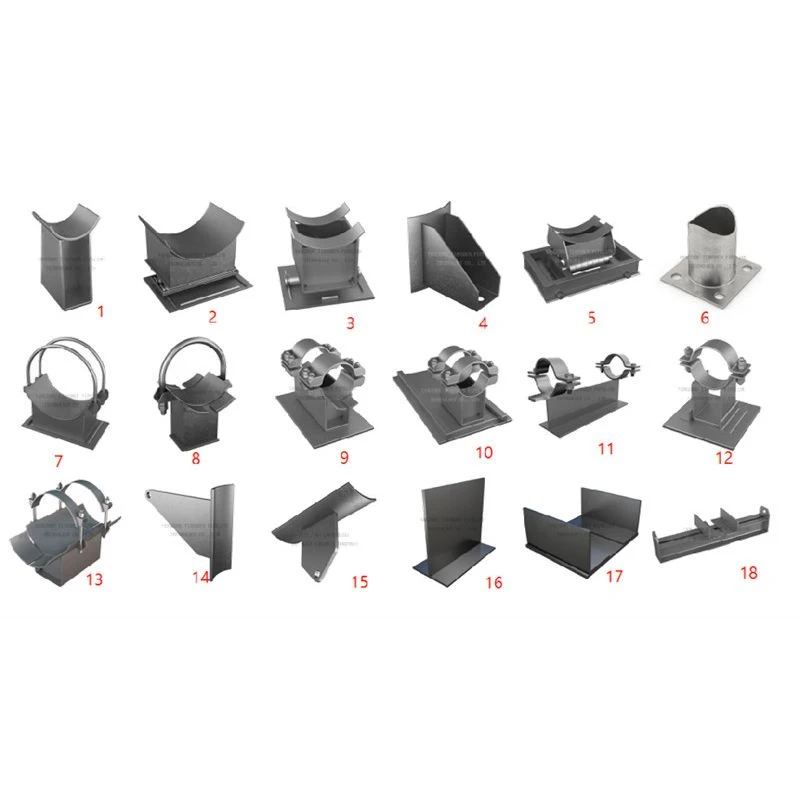

دعم الحذاء للأنابيب المعزولة

على الأنابيب المعزولة، يمكن لحذاء الأنابيب القياسي أن يخلق مشاكل أكثر مما يحلها. إذا اخترق مسار تحميل الحذاء العزل، فسوف يسحق العزل بمرور الوقت. يسمح هذا الجزء المسحوق بدخول الحرارة أو خروجها، ويشكل تكثيفًا على الأسطح الباردة، ويصبح نقطة بداية للتآكل تحت العزل. الإصلاح ليس معقدًا - حيث أن دعامة الحذاء المصممة بشكل صحيح للأنابيب المعزولة تفصل وظيفة الحمل عن الوظيفة الحرارية - ولكن الأمر يتطلب هندسة دقيقة للحصول على التفاصيل الصحيحة.

في Yangzhou Tianshun، قمنا بتصميم وتصنيع أحذية الأنابيب المعزولة لمشاريع في خمس قارات منذ عام 2012. لقد قمنا بتوريدها لشبكات تبريد المناطق حيث يكون كل واط من اكتساب الحرارة مهمًا، ولخطوط البخار حيث قد يؤدي الحذاء المعدني العاري إلى إهدار الطاقة وخلق خطر الحروق، ولمرافق الغاز الطبيعي المسال حيث يمكن أن تؤدي نقطة باردة على الدعامة إلى تراكم الجليد وأضرار هيكلية. وفي كل حالة، يكون المتطلب هو نفسه: حمل وزن الأنبوب بشكل موثوق مع الحفاظ على استمرار العزل وإغلاق حاجز البخار.

كيف يعمل الحذاء الأنبوبي المعزول فعليًا

الفكرة الأساسية بسيطة - كتلة عازلة صلبة وحاملة للحمل توضع بين الأنبوب ومهد الدعم المعدني. يرتكز الأنبوب على المادة العازلة، ويوضع العزل في الحذاء، ويقوم الحذاء المعدني بنقل الحمل إلى الهيكل. لكن الحصول على هذه الكتلة لتتحمل سنوات من حركة الأنابيب والتدوير الحراري دون التشقق أو التحول أو فقدان أدائها العازل يتطلب ما يلي:

يتم اختيار مادة الكتلة لنطاق درجة الحرارة. بالنسبة للمياه المبردة والخدمات الباردة حتى -50 درجة مئوية تقريبًا، نستخدم عادةً بولي إيزوسيانورات عالي الكثافة (PIR) أو الزجاج الخلوي. بالنسبة لخطوط البخار والزيت الساخن التي تصل درجة حرارتها إلى 400 درجة مئوية وما فوق، فإننا نستخدم مواد قائمة على سيليكات الكالسيوم أو البيرلايت. الخاصية الأساسية هي قوة الضغط عند درجة الحرارة التصميمية، فما يصمد في درجة حرارة الغرفة قد يلين عند 200 درجة مئوية.

كتلة العزل مغلفة بالكامل. حلقة احتجاز معدنية أو جدار جانبي ملحوم يحيط بالبلوك من جميع الجوانب، مما يمنعه من الخروج تحت حركة الأنابيب الجانبية أو الاهتزاز. يتم وضع الكتلة على لوحة قاعدة فولاذية مع لحام مستمر، لذلك لا يوجد مسار مباشر من المعدن إلى الأنابيب للحرارة لتجاوز العزل.

تم تصميم مسار حاجز البخار بحيث لا ينقطع. على الأنابيب الباردة، دخول الرطوبة هو العدو. نحن نتأكد من أن تصميم الحذاء يسمح لحاجز البخار المطبق في الموقع على عزل الأنابيب بالالتصاق بشكل مستمر على كتلة عزل الحذاء أو سترته المعدنية، دون وجود فجوات تسمح للهواء الرطب بالوصول إلى السطح البارد.

مرونة التصميم التي تتوافق مع ظروف الموقع الحقيقية

نحن لا نتعامل مع أحذية الأنابيب المعزولة كعناصر جاهزة للاستخدام لأنه لا يوجد مواصفات عزل متطابقة تمامًا. نحن نبني كل حذاء ليتناسب مع:

قطر الأنبوب وسمك العزل (سواء كان 25 ملم من الزجاج الرغوي أو 150 ملم من الصوف المعدني).

نوع نظام العزل المطبق ميدانيًا - يمكننا قطع العزل الثانوي مسبقًا ليتناسب مع جسم الحذاء وتوفير مظهر تكسية يبسط عملية تشطيب الموقع.

ظروف حركة الأنابيب. إذا كان الأنبوب ينزلق، يمكننا دمج PTFE أو لوحة منزلقة مشربة بالجرافيت على قاعدة الحذاء، مع ربط السطح منخفض الاحتكاك بصفيحة حمل من الفولاذ المقاوم للصدأ تحمي كتلة العزل من قوى القص.

متطلبات خاصة مثل العزل المقاوم للحريق، أو الطلاء المضاد للتآكل على الأجزاء المعدنية، أو فتحات التصريف لمنع تجمع المياه في التركيبات الخارجية.

ما تحصل عليه مع كل شحنة

يشتمل طلب أحذية الأنابيب المعزولة من Tianshun على جميع الوثائق التي سيطلبها المفتش الخاص بك:

شهادات EN 10204 النوع 3.1 للمكونات الفولاذية.

أوراق بيانات المواد العازلة مع قيم قوة الضغط والتوصيل الحراري عند درجة حرارة التصميم.

تقارير فحص الأبعاد التي تؤكد سمك الكتلة وارتفاع الحذاء وأبعاد لوحة القاعدة.

قم بتحميل شهادات الاختبار إذا كانت مواصفات المشروع مطلوبة.

التطبيقات

أنابيب المياه المبردة والمحلول الملحي في محطات تبريد المناطق ومراكز البيانات

خطوط البخار والمكثفات في المنشآت الصناعية ومحطات الطاقة

أنابيب الغاز الطبيعي المسال والسائل المبرد حيث يجب تجنب البقع الباردة تمامًا

مرافق التبريد والتخزين البارد

أي أنبوب معزول يتم تشغيله على حامل الأنابيب، حيث تكون كفاءة استخدام الطاقة وتكاليف الصيانة طويلة المدى أمرًا مهمًا

لماذا تيانشون؟

نحن شركة تصنيع دعم متخصصة، ولسنا موردًا عامًا لتركيبات الأنابيب. عندما ترسل إلينا قائمة خطوط الأنابيب ومواصفات العزل، سيقوم فريقنا الهندسي بفحص الحمل على كل حذاء، والتأكد من توافق المواد العازلة، ووضع علامة على أي مواقع لا تتناسب فيها أبعاد الحذاء القياسية مع الهيكل المتاح. هذا المستوى من التدقيق يرصد المشاكل على لوحة الرسم، وليس أثناء التثبيت. ما يزيد عن 70% من أعمالنا متكررة - وهي نتيجة مباشرة لتقديم أحذية تعمل تمامًا كما هو متوقع من الاختبار المائي الأول وحتى نهاية عمر التصميم.

التعليمات

س: هل يمكنك مطابقة نوع العزل وسمكه تمامًا؟

ج: نعم. نقوم بقياس حجم الحذاء والكتلة الحاملة وفقًا لقطر الأنبوب الخاص بك، والمواد العازلة، والسمك المحدد دون أي تنازلات.

س: هل تقومون بتوفير كتلة العزل أم أقوم بتثبيتها في الموقع؟

ج: نقوم بتزويد الحذاء بكتلة عازلة حاملة ومثبتة بالفعل ومغلفة بالداخل. عادةً ما يتم تطبيق العزل الثانوي والكسوة المحيطة في الموقع، ولكن يمكننا أيضًا تصنيع مجموعات العزل مسبقًا.

س: كيف تمنع الحرارة من الانتقال عبر جسم الحذاء المعدني؟

ج: تخلق كتلة العزل فاصلًا حراريًا بين الأنبوب والقاعدة المعدنية. لا يتصل الجدار الجانبي للحذاء بالأنبوب مباشرة، لذلك لا يوجد مسار معدني مستمر للحرارة لتجاوز العزل.

س: ماذا لو تحرك الأنبوب الخاص بي بشكل محوري بسبب التمدد الحراري؟

ج: يمكننا إضافة لوح منزلق PTFE أو جرافيت إلى قاعدة الحذاء، مما يسمح للأنبوب بالتحرك مع الحفاظ على ثبات كتلة العزل.

س: ما هي المعايير التي تتوافق معها هذه الأحذية؟

ج: تصنيع الفولاذ يتبع MSS SP-58 وMSS SP-69. يتم توفير المواد العازلة وفقًا لمعايير ASTM أو EN الخاصة بالمشروع، ويمكننا تلبية متطلبات علامة CE بموجب PED حيثما ينطبق ذلك.
