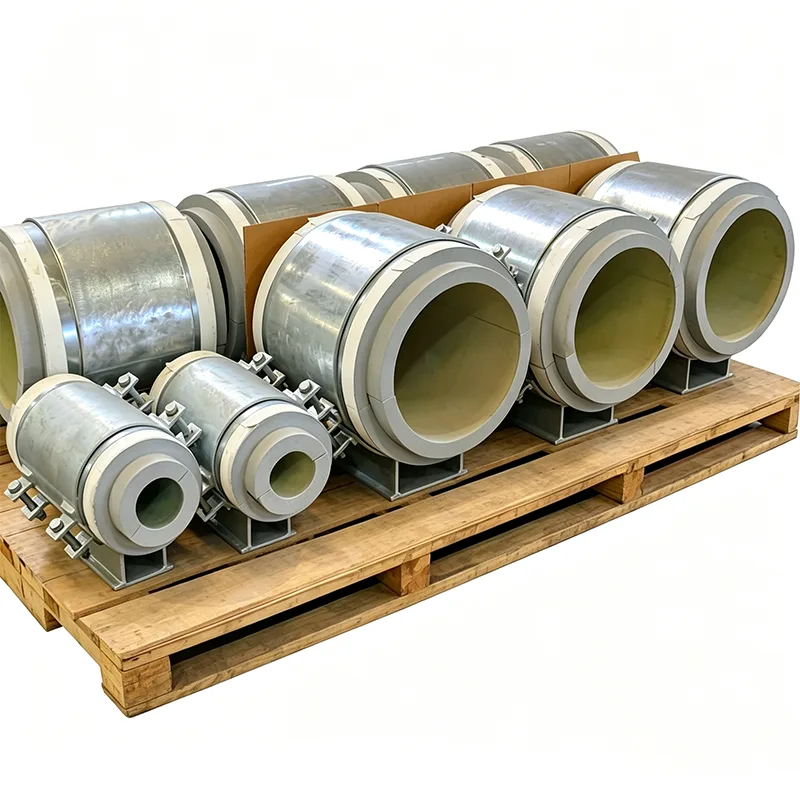

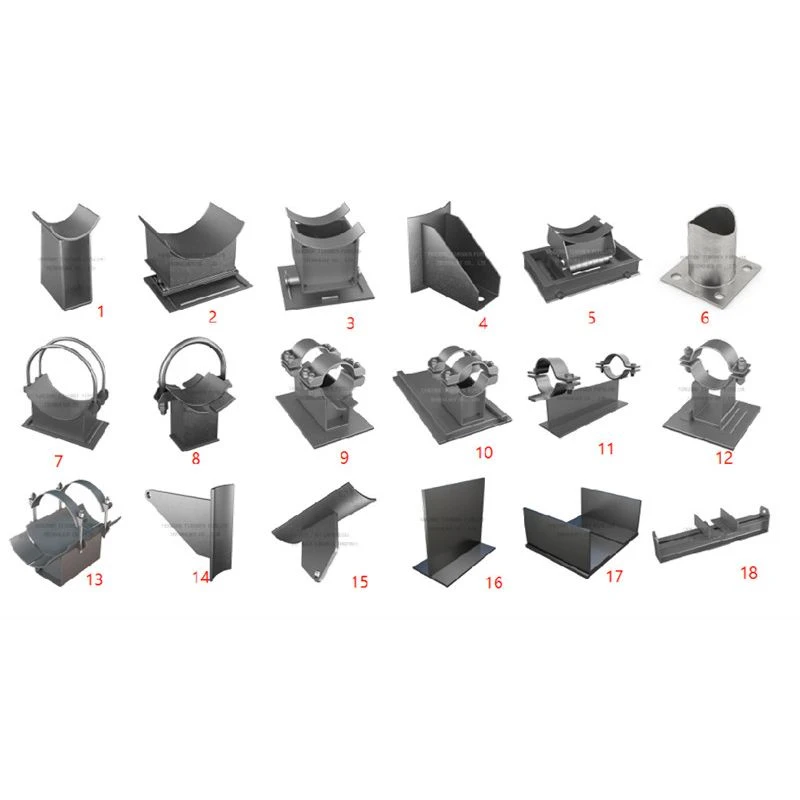

دعامات الأنابيب المعزولة بالأحذية الباردة

عندما يحمل الأنبوب الوسائط عند درجات حرارة أقل من الصفر، يصبح كل اتصال من معدن إلى معدن مع الهيكل الداعم عبارة عن دائرة كهربائية قصيرة حرارية. ينتقل البرد إلى أسفل الفولاذ، ويبرد شعاع الدعم، ويسحب الرطوبة من الهواء. والنتيجة هي الجليد على الهيكل، وتقطر الماء، والتآكل الذي يمكن أن يقوض الدعم لفترة طويلة قبل أن يظهر الأنبوب نفسه أي علامة على وجود مشكلة. الحذاء البارد يوقف سلسلة الأحداث من المصدر.

في Yangzhou Tianshun، نقوم بتصنيع دعامات الأنابيب المعزولة للأحذية الباردة منذ عام 2012 لمحطات الإيثيلين، ومحطات تبريد الأمونيا، وشبكات المياه المبردة، ومناطق الاحتواء الثانوية لخزانات الغاز الطبيعي المسال. لم يتغير مبدأ العمل: أدخل كتلة مقاومة للحرارة ولكنها صلبة هيكليًا بين الأنبوب البارد والفولاذ الدافئ. التحدي الهندسي - والفرق بين الحذاء البارد الذي يعمل لمدة خمس سنوات والحذاء الذي يصمد لمدة ثلاثة عقود - يكمن في كيفية احتواء هذه الكتلة، وإغلاقها، ومطابقتها لظروف الخدمة الباردة المحددة.

كيف يقطع الحذاء البارد المسار الحراري

يوجد أنبوب بارد داخل مهد معدني محدد، لكنه لا يلمس فولاذ المهد مباشرة. وبدلاً من ذلك، تتحمل كتلة العزل عالية الكثافة وزن الأنبوب. يتم اختيار هذه الكتلة ليس فقط بسبب موصليتها الحرارية ولكن أيضًا لقوة الضغط عند أدنى درجة حرارة تشغيل. بالنسبة لمعظم التطبيقات التي تصل إلى -196 درجة مئوية، نستخدم الزجاج الخلوي أو PIR عالي الكثافة. يتم تصنيع الكتلة لتناسب القطر الخارجي للأنبوب على أحد الوجهين ولوحة قاعدة الحذاء على الجانب الآخر، مما يضمن الاتصال الكامل بالسطح وعدم تحميل أي نقطة.

تحيط الجدران الجانبية لدعامات الأنابيب المعزولة بالحذاء البارد بكتلة العزل من جميع الجوانب الأربعة. يؤدي هذا إلى شيئين: يمنع الكتلة من التحرك تحت حركة الأنابيب الجانبية، ويحمي العزل من التلف الميكانيكي. إن لوحة القاعدة الفولاذية الموجودة أسفل الكتلة هي مسار التحميل الوحيد إلى الهيكل، ولأن الكتلة عبارة عن طبقة صلبة مستمرة، لا يوجد مسار توصيل مباشر من المعدن إلى الأنابيب - فالجسر البارد مكسور.

الحفاظ على الرطوبة خارجًا لفترة طويلة

في الأنبوب البارد، أي فجوة في حاجز البخار تصبح نقطة تكثيف. يتراكم الماء ويتجمد ويتوسع، مما يؤدي في النهاية إلى تدمير العزل من الداخل. يعالج تصميم الأحذية الباردة لدينا هذا الأمر بثلاث طرق:

كتلة العزل نفسها عبارة عن خلية مغلقة، مما يوفر نفاذية منخفضة جدًا لبخار الماء حتى في حالة تلف الغلاف الخارجي.

نحن نقدم غلافًا معدنيًا متواصلًا حول جسم الحذاء. يمكن إغلاق حاجز البخار المطبق في الموقع على عزل الأنابيب مباشرة على هذه السترة باستخدام مادة لاصقة أو شريط، مما يخلق غلافًا غير منقطع.

بالنسبة للتركيبات الخارجية أو مناطق الغسيل، نقوم بتطبيق حبة من مادة مانعة للتسرب مرنة بين الجدار الجانبي للحذاء والغلاف العازل للأنبوب عند الواجهة، مما يضيف حاجز رطوبة ثانوي.

المواد التي تبقى قوية عند درجات الحرارة المنخفضة

يجب ألا تصبح الأجزاء الفولاذية الهيكلية للحذاء البارد هشة عندما تكون باردة. يفقد الفولاذ الكربوني الهيكلي القياسي صلابته بدرجة أعلى بكثير من درجة التجمد. بالنسبة لأجسام الأحذية الباردة وألواح القاعدة، نستخدم:

فولاذ كربوني منخفض الحرارة (ASTM A350 LF2 أو ما يعادله) للخدمات حتى -46 درجة مئوية.

الفولاذ المقاوم للصدأ الأوستنيتي (304L، 316L) للتطبيقات المبردة حتى -196 درجة مئوية، حيث يكون الفولاذ الكربوني هشًا.

يأتي جميع الفولاذ الحامل مع قيم اختبار تأثير Charpy عند الحد الأدنى لدرجة الحرارة التصميمية في شهادة EN 10204 Type 3.1. البراغي هي A320 L7 أو غير قابلة للصدأ، ويتم اختيارها لتتناسب مع مادة الجسم.

استيعاب الانكماش البارد

عقود الأنابيب الباردة. يتقلص خط التبريد المصنوع من الفولاذ المقاوم للصدأ بطول 20 مترًا من البيئة المحيطة إلى -162 درجة مئوية بما يزيد عن 30 ملم. إذا تم تثبيت الحذاء البارد بشكل صارم على الهيكل، فإن هذه الحركة تنتقل إلى جدار الأنبوب كضغط محوري. نحن نتعامل مع هذا من خلال دمج لوحة منزلقة منخفضة الاحتكاك في قاعدة الحذاء البارد. يتم ربط صفائح الفولاذ المقاوم للصدأ المصقولة بالجانب السفلي من كتلة العزل أو بالجزء العلوي من لوحة القاعدة، ويتم ربط وسادة PTFE أو الجرافيت المشربة بالسطح المقابل. يمكن للحذاء بعد ذلك أن ينزلق مع الأنبوب مع الحفاظ على العزل الحراري. تم تصميم سطح الشريحة ليناسب نطاق السفر الكامل من البارد إلى المحيط مع هامش أمان.

ما الذي يأتي مع طلب الحذاء البارد الخاص بك

يتم دعم كل دعامات الأنابيب المعزولة للأحذية الباردة التي نقوم بشحنها بحزمة وثائق تلبي متطلبات فحص EPC:

EN 10204 النوع 3.1 لجميع الأجزاء الفولاذية، مع تقارير اختبار تأثير درجات الحرارة المنخفضة.

أوراق بيانات كتلة العزل توضح التوصيل الحراري وقوة الضغط عند درجة الحرارة الباردة التصميمية.

تقارير الأبعاد التي تؤكد سماكة الكتلة وإزاحة القاعدة (إن وجدت) وأبعاد لوحة القاعدة.

معامل لوحة الشرائح لشهادات اختبار الاحتكاك، عند الاقتضاء.

التطبيقات

تدعم أنابيب الغاز الطبيعي المسال وسوائل الغاز الطبيعي في المحطات الطرفية ومحطات التسييل

خطوط تخزين ونقل الإيثيلين والبروبيلين والأمونيا السائلة

رفوف أنابيب المياه المبردة والمحلول الملحي في مراكز تبريد المناطق والبيانات

خطوط التبريد في مرافق تجهيز الأغذية والتخزين البارد

صالات الأنابيب المبردة في وحدات فصل الهواء

لماذا Tianshun للأحذية الباردة؟

الحذاء البارد هو مكون صغير ذو تأثير كبير. إذا فشلت، فإن نظام العزل بأكمله يتعرض للخطر، ويمكن للثلج الناتج أن يزيد من التحميل على رفوف الأنابيب. لا يختار مهندسونا كتلة قياسية ويأملون أن تكون مناسبة - بل يقومون بفحص حجم الأنبوب ومواصفات العزل ودرجة حرارة التصميم والأحمال الهيكلية، ثم يقومون بتكوين حذاء يحافظ على غلاف العزل دون أي تنازلات. أكثر من 70% من عملائنا يقدمون طلبات متكررة، لأنهم يعلمون أن الأحذية الباردة التي يتلقونها ستعمل تمامًا كما تم حسابها من أول فترة تهدئة إلى الأخيرة.

التعليمات

س: ما هي أدنى درجة حرارة يمكن أن تتحملها حذائك البارد؟

ج: وصولاً إلى -196 درجة مئوية بالنسبة للغاز الطبيعي المسال والنيتروجين السائل. بالنسبة للهيليوم السائل، نستخدم مواد متخصصة - اتصل بفريقنا.

س: هل يمكنك مطابقة مواصفات العزل الحالية وتفاصيل حاجز البخار لدينا؟

ج: نعم. نقوم بتشكيل كتلة العزل وفقًا للقطر الخارجي للأنبوب وسمك العزل، ويمكننا تكوين واجهة إغلاق الغلاف وفقًا لنوع الكسوة الخاصة بك.

س: هل أحتاج إلى تركيب لوحة منزلقة منفصلة، ​​أم أنها مدمجة في الحذاء؟

ج: يمكننا دمج لوحة الشريحة أثناء التصنيع. تحصل على مجموعة واحدة تتعامل مع كل من الكسر الحراري والحركة المحورية.

س: كيف تمنع تكون الجليد على الأجزاء المعدنية من الحذاء؟

ج: يتم عزل الأسطح الفولاذية الباردة عن الهواء المحيط بواسطة العزل والكسوة المطبقة في الموقع والتي تعمل بشكل مستمر فوق جسم الحذاء. نحن نقدم ملامح الختم. يقوم طاقم الموقع بإغلاق الحواف.
