توفر الشماعات الزنبركية الثابتة، والتي يشار إليها أيضًا باسم دعامات زنبركية الحمل الثابت أو دعامات القوة الثابتة، قوة دعم شبه موحدة عبر نطاق السفر الكامل للأنبوب. تم تصميم هذه الوحدات خصيصًا لأنظمة الأنابيب التي تعاني من إزاحة حرارية رأسية كبيرة، حيث قد تؤدي الدعامات الزنبركية المتغيرة إلى حدوث تباين مفرط في الحمل ونقل الضغط غير المرغوب فيه إلى المعدات والأنابيب المتصلة.
فيتكنولوجيا خطوط الأنابيب يانغتشو تيانشون، نقوم بتصنيع الشماعات الزنبركية الثابتة باستخدام آلية قضيب ربط الكرنك المثبتة والمقترنة بنوابض ضغط عالية الجودة. يوازن هذا التصميم عزم دوران الزنبرك مع عزم دوران الحمل حول المحور الرئيسي طوال الشوط بأكمله، مما يحافظ على انحراف الحمل في حدود ±5% بشكل قياسي - و±3% للتكوينات عالية الدقة. يتم وضع كل مجموعة في غلاف واقٍ يحمي المكونات الداخلية من حطام البناء والملوثات البيئية، مما يقلل من مخاطر الصيانة على مدى عمر خدمة الدعم.
| جدول مواصفات شماعات الزنبرك الثابت | مثال |
| الموديل/السلسلة | الرقم الهيدروجيني، LH، كاليفورنيا، CS، TH |
| الحمولة (التشغيل) | 0.1 كيلو نيوتن - 500 كيلو نيوتن |
| إجمالي السفر | 50 مم، 100 مم، 200 مم، 400 مم |
| السفر الفعلي | ما يصل إلى 600 ملم |
| انحراف الحمل (التسامح) | ±5% (قياسي) / ±3% (عالي الدقة) |

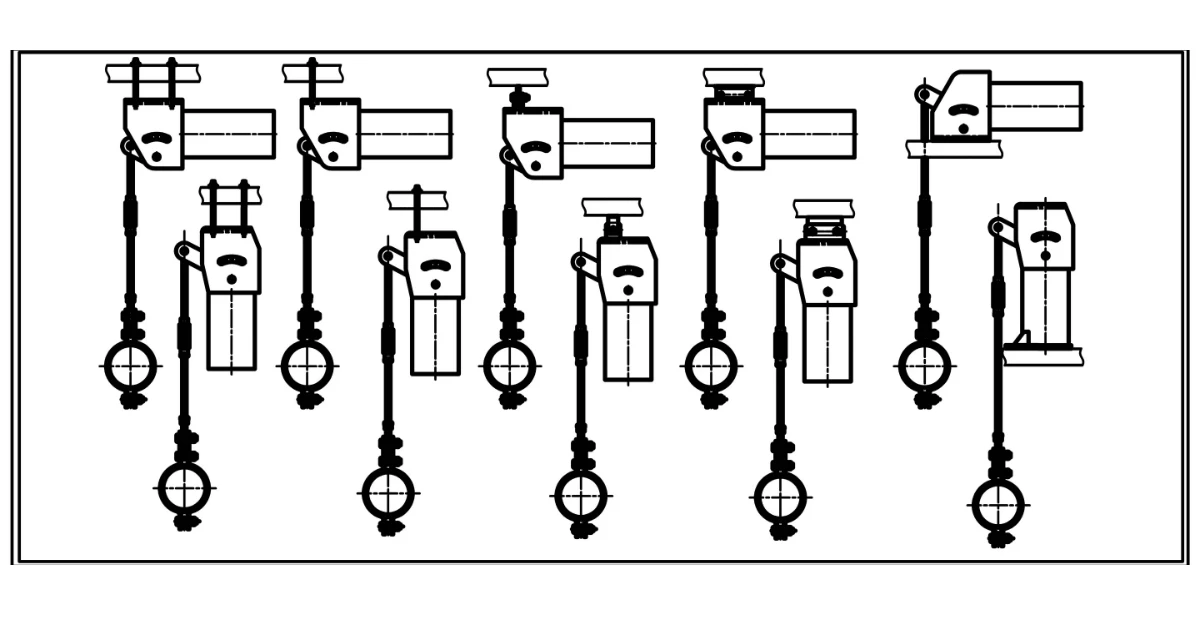

| موقف التثبيت | أفقي / عمودي |
| تشطيب السكن | مجلفن بالغمس الساخن / إيبوكسي |
| درجة حرارة التشغيل. | -20 درجة مئوية إلى +80 درجة مئوية (محيط) |
| مادة لفائف الربيع | 60Si2Mn / 50CrVA |
| نطاق تعديل الحمل | ±10% (ضبط المجال) |

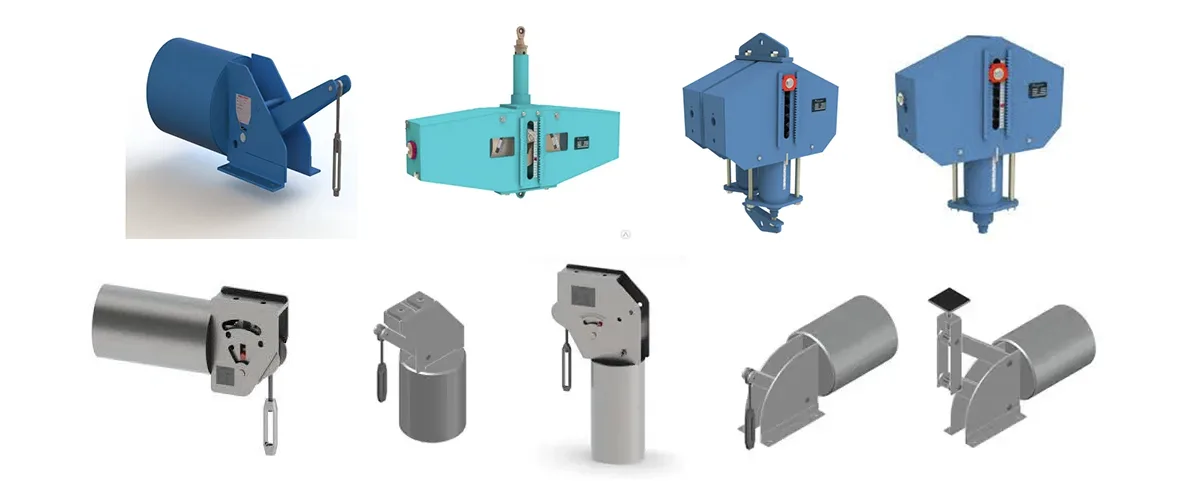

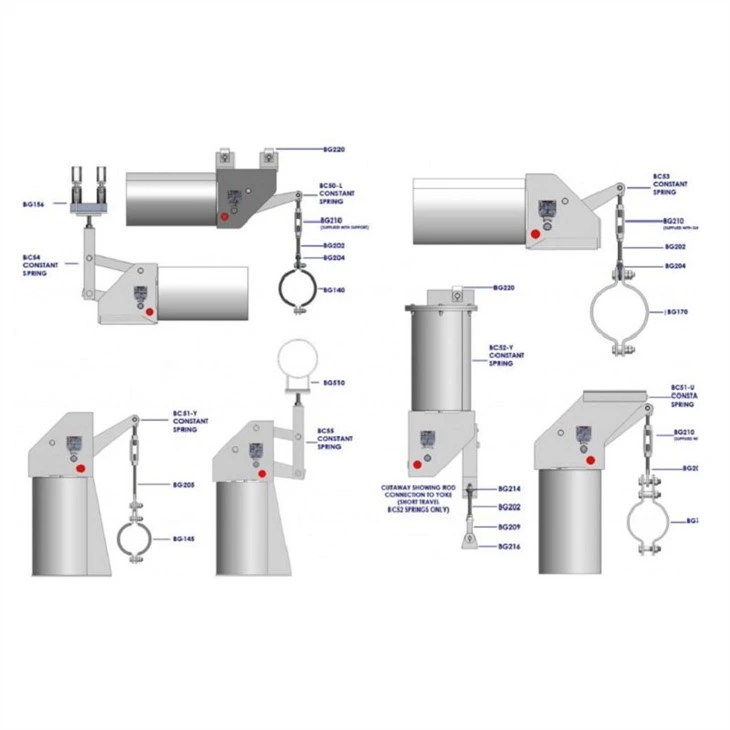

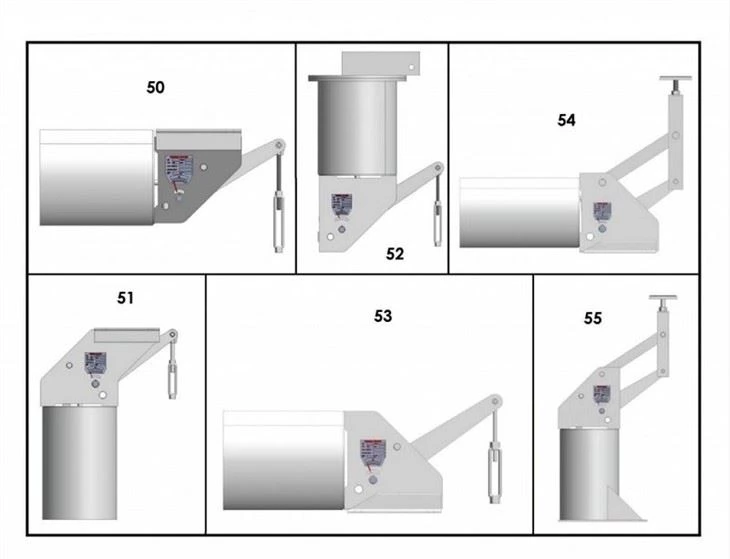

ملكنادعم الربيع المستمرتغطي المجموعة نطاق أحمال العمل من 0.1 كيلو نيوتن إلى 500 كيلو نيوتن، مع خيارات سفر قياسية تبلغ 50 مم، و100 مم، و200 مم، و400 مم، وخيارات سفر مخصصة تصل إلى 600 مم. تشتمل السلسلة القياسية على نماذج PH، وLH، وCA، وCS، وTH، وهي مناسبة للتركيب الأفقي والرأسي. يتم تصنيع ملفات الزنبرك من سبائك الفولاذ 60Si2Mn أو 50CrVA، ويتم تشطيب العلب بطبقة مجلفنة بالغمس الساخن أو طلاء إيبوكسي لتناسب درجات حرارة التشغيل المحيطة من -20 درجة مئوية إلى +80 درجة مئوية.
يتم ضبط كل علاقة زنبركية ثابتة مسبقًا في المصنع على أوضاع التحميل والأوضاع الباردة/الساخنة المحددة للعميل، ومزودة بتوقفات حد السفر العلوي والسفلي لمنع السفر الزائد. يسمح مقياس السفر المرئي بوضوح وقرص ضبط الحمل بالضبط الدقيق في الموقع في حدود ±10% من الحمل المقدر، مع إمكانية تعديل بعض التكوينات حتى ±20% بزيادات قدرها 2%. يتم تركيب دبابيس حمراء محددة مسبقًا في المصنع لقفل الدعم أثناء الاختبار الهيدروستاتيكي والغسيل الحمضي، وتتحمل ما يصل إلى ضعف الحمل المقدر قبل الإزالة عند تشغيل النظام.
تم تصميم وتصنيع جميع دعامات النوابض ذات التحميل الثابت وفقًا لمعايير GB/T 17116.1/.2/.3 وNB/T 47039، وهي قابلة للتحويل بالكامل إلى المعايير الدولية بما في ذلك MSS SP-58، وASME B31.1 / B31.3، وEN 13480-3، وVGB-R 510 L، وJIS B 8501. باعتبارنا شركة مصنعة لدعامات الأنابيب من ذوي الخبرة، فإننا ننتج أيضًا دعامات قوة ثابتة مخصصة بالكامل بناءً على رسومات العملاء والمعايير الخاصة بالمشروع.
يتم تحديد الشماعات الزنبركية الثابتة في أنظمة الأنابيب حيث يكون اتساق الحمل غير قابل للتفاوض. وتشمل المنشآت النموذجية محطات الطاقة الحرارية، ومنشآت الطاقة النووية، ومصافي النفط، ومحطات الغاز الطبيعي المسال وغاز البترول المسال، وشبكات التدفئة المركزية، وخطوط المعالجة ذات درجة الحرارة العالية في مصانع البتروكيماويات والأدوية. غالبًا ما يتم نشرها جنبًا إلى جنب مع دعامات زنبركية متغيرة على نفس خط الأنابيب - وحدات ثابتة في العقد عالية الإزاحة وشماعات زنبركية متغيرة في المواقع ذات الحركة الحرارية الأصغر.

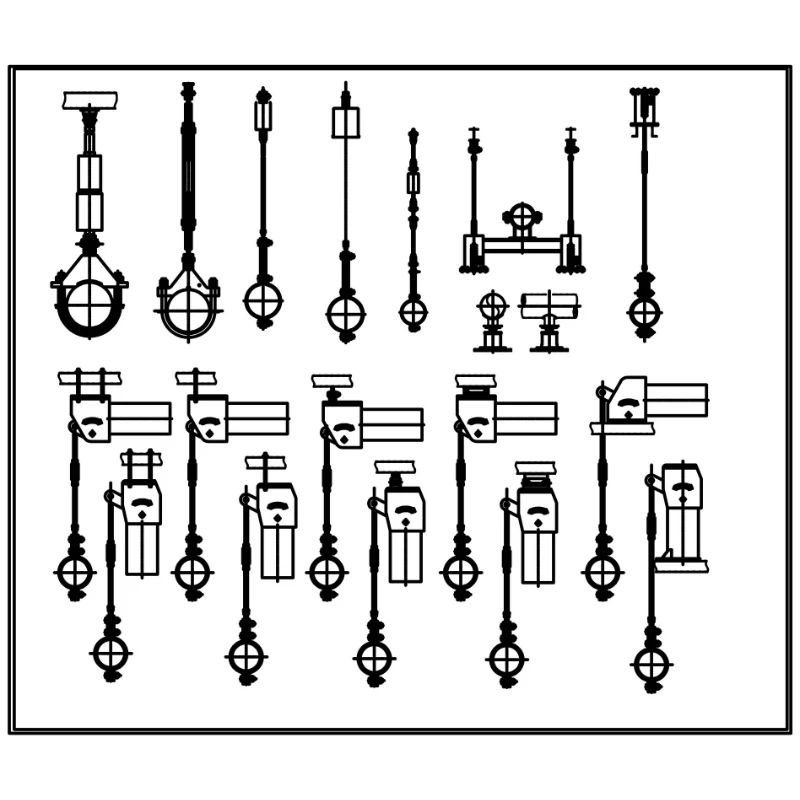

بالإضافة إلى الشماعات الزنبركية الثابتة، تتضمن مجموعة دعم الأنابيب الكاملة لدينا دعامات زنبركية متغيرة، وشماعات صلبة، ودعامات أحذية الأنابيب، ودعامات الأنابيب المعزولة مسبقًا، ومصدات هيدروليكية للتحكم الديناميكي في الحمل. بالنسبة للمشاريع التي تتطلب تعويض الحركة الحرارية، نقوم أيضًا بتوريد وصلات تمدد المنفاخ المعدنية، ووصلات التمدد المطاطية، ووصلات التمدد القماشية التي تتكامل مع أنظمة الدعم الخاصة بنا لتشكل حلاً كاملاً لخطوط الأنابيب.
يخضع كل دعم لاختبارات داخلية كاملة قبل الشحن، مدعومًا بنظام إدارة الجودة ISO 9001:2015 والامتثال لمعايير ASME وAPI عند الاقتضاء. يتلقى العملاء دعمًا فنيًا مخصصًا بدءًا من الاستفسار وحتى التثبيت والاستجابة على مدار 24 ساعة لجميع عروض الأسعار وتوجيهات ضبط الحمل في الموقع كجزء من خدمة ما بعد البيع لدينا. مع أكثر من 14 عامًا من تصنيع دعامات الأنابيب ووصلات التمدد للمشاريع عبر 45 دولة، فإننا نوفر كلاً من وحدات الكتالوج القياسية والحلول المخصصة المصممة بالكامل لمقاولي EPC والمستخدمين النهائيين في جميع أنحاء العالم.
ما هو الفرق بين شماعات الزنبرك الثابتة ودعامة الزنبرك المتغيرة؟
تمارس الدعامات الزنبركية المتغيرة قوة رد فعل متفاوتة عندما يتحرك الأنبوب عموديًا، بسبب ضغط الزنبرك أو تمديده. تستخدم الشماعات الزنبركية الثابتة آلية قضيب توصيل الكرنك للحفاظ على قوة دعم موحدة تقريبًا طوال نطاق السفر الكامل. وكقاعدة عامة، يتم تحديد الوحدات الثابتة عندما يتجاوز الإزاحة الحرارية 50 مم أو حيث يجب أن يظل تباين الحمل أقل من 6% لتجنب نقل الضغط إلى المضخات أو التوربينات أو غيرها من المعدات الحساسة.
ماذا يعني انحراف الحمل بنسبة ±5% على دعامة زنبركية ثابتة؟
انحراف الحمل هو الحد الأقصى لنسبة الفرق بين القوة الداعمة الفعلية والحمل المقدر الاسمي في أي نقطة خلال رحلة العمل. تتميز الشماعات الزنبركية القياسية لدينا بانحراف يصل إلى ±5%، وهو ما يلبي معظم متطلبات الأنابيب الصناعية. بالنسبة للتطبيقات المهمة مثل الخطوط النووية أو خطوط المعالجة عالية الدقة، فإننا نقدم وحدات عالية الدقة بانحراف قدره ±3%.
متى يجب إزالة الدبابيس الحمراء المحددة مسبقًا؟
يتم تركيب المسامير المعدة مسبقًا في المصنع لقفل العلاقة في موضع التثبيت البارد، مما يسمح بإكمال الاختبار الهيدروستاتيكي وغسل الأنابيب الحمضي دون ضغط أو تمديد مجموعة الزنبرك. ويجب إزالتها قبل تشغيل النظام، عادةً بعد الانتهاء من الاختبار المائي وفحوصات ما قبل التشغيل. تتحمل دبابيسنا القياسية ما يصل إلى ضعف الحمل المقدر أثناء الاختبار؛ أخبرنا إذا كان مشروعك يتطلب هامش أمان أعلى.
هل يمكن تعديل الحمل في الموقع بعد التثبيت؟
نعم. تم تجهيز كل علاقة زنبركية ثابتة بمسمار ضبط الحمل وقرص معايرة. يؤدي تدوير المسمار إلى زيادة أو تقليل الحمل المحدد مسبقًا بزيادات قدرها 2%، مع نطاق ضبط إجمالي يبلغ ±10% على الوحدات القياسية (يصل إلى ±20% على التكوينات المحددة). وهذا يسمح بالضبط الدقيق للتعويض عن الاختلافات الطفيفة بين ظروف التصميم والتثبيت الفعلي في الموقع.
ما هي المعايير التي تتبعها الشماعات الزنبركية الثابتة لديك؟
تم تصميم مجموعتنا القياسية وفقًا لمعايير GB/T 17116.1/.2/.3 وNB/T 47039، وهي قابلة للتحويل من حيث الأبعاد والأداء مع MSS SP-58 وASME B31.1 وASME B31.3 وEN 13480-3 وVGB-R 510 L وJIS B 8501. يمكننا أيضًا تصنيع دعامات مخصصة بالكامل لرسومات مشروعك ومواصفاته.
ما هي المهلة الزمنية النموذجية ؟
عادةً ما يتم شحن الشماعات الزنبركية الثابتة للكتالوج القياسي خلال 15 إلى 25 يوم عمل، اعتمادًا على الكمية والسلسلة. تتطلب الوحدات المصممة خصيصًا وقتًا إضافيًا للهندسة والتأكيد. يمكن ترتيب التسليم السريع عند الطلب، ويخضع لاتفاق مسبق عند تقديم الطلب أو قبل 20 يومًا على الأقل من تاريخ التسليم المقرر.
