تواجه خطوط أنابيب البخار اختلافات جذرية في درجات الحرارة أثناء مرحلتي بدء التشغيل وإيقاف التشغيل، وتؤدي الوسائط ذات درجة الحرارة المرتفعة إلى إزاحة استطالة حرارية كبيرة. يعمل الوزن الساكن لخط الأنابيب ووزن الوسائط والأحمال المتقلبة في وقت واحد. تفتقر دعامات الزنبرك المتغيرة العادية إلى القدرة الكافية على تحمل الضغط ومقاومة الحرارة؛ يؤدي التشغيل المطول بسهولة إلى استرخاء الزنبرك، وانحراف الحمل وتشوه الغلاف، مما قد يؤدي إلى تمزق وصلة خط الأنابيب وتقليل حمل الوحدة أو إيقاف التشغيل.
تم تصميم دعامة النوابض المتغيرة لأنابيب البخار خصيصًا لخدمة البخار، وتلبية متطلبات التشغيل المستمر طويل الأمد لخطوط أنابيب البخار في محطات الطاقة الحرارية وتدفئة المناطق والبتروكيماويات. منذ إطلاق إنتاجنا في عام 2012، قمنا بتوريد أكثر من 400 مجموعة من الدعامات لمشاريع البخار واسعة النطاق، مع أطول عمر خدمة في الموقع يصل إلى 13 عامًا.
| جدول مواصفات الشماعات الزنبركية المتغيرة | مثال |
| نوع/تكوين الحظيرة | النوع أ، ب، ج، د، ه، و، ز |
| حجم الربيع / لا. | رقم 0 - رقم 22 |
| نطاق السفر | 30 مم، 60 مم، 90 مم، 120 مم، 180 مم |
| حمل التشغيل | 0.2 كيلو نيوتن - 400 كيلو نيوتن |
| الحمل المثبت (الحمل البارد) | كيلو نيوتن / كجم |
| حمل التشغيل (الحمل الساخن) | كيلو نيوتن / كجم |
| اتجاه الحركة | أعلى / أسفل |
| التباين (%) | ≥ 25% (قياسي) |
| المعالجة السطحية | تراجع الساخنة جالف / رسمت |
| مواد الإسكان | الكربون الصلب (Q235/Q355) |

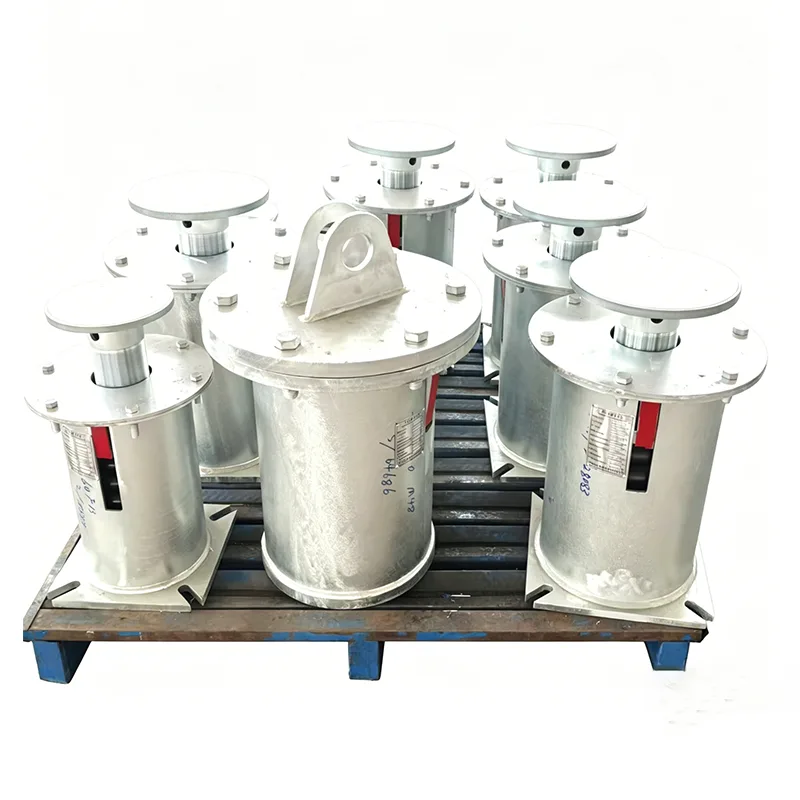

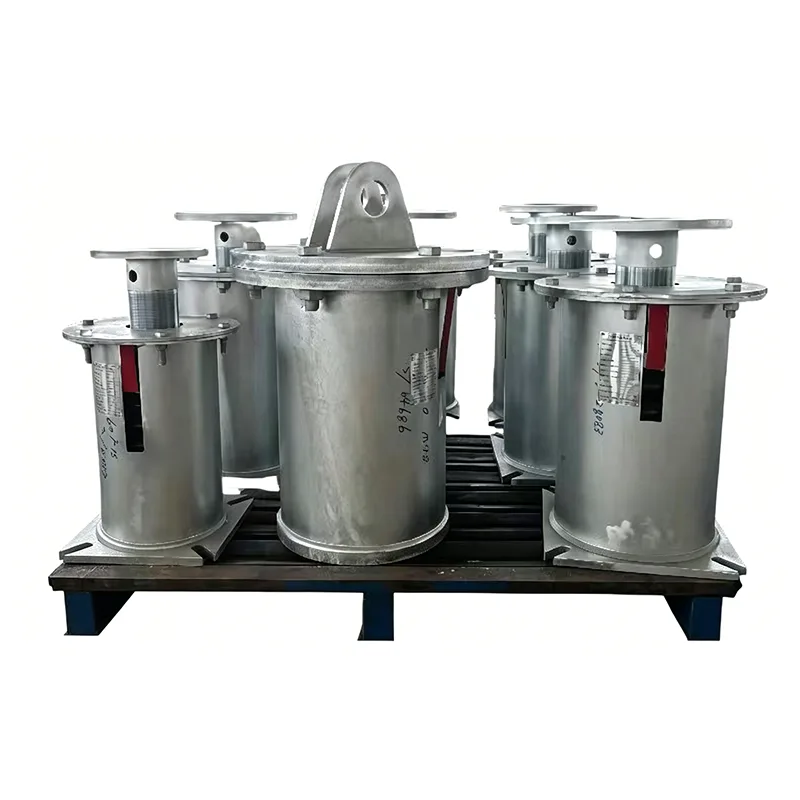

تتوفر الدعامات الزنبركية المتغيرة لأنابيب البخار في نوعين هيكليين: معلق علوي ومدعوم سفلي. إنها تعوض الإزاحة الحرارية لخط الأنابيب العمودي من خلال تشوه الزنبرك المرن، مما يوفر تقلب حمل يتم التحكم فيه بشكل ثابت ضمن نطاق الانحراف.
جميع المكونات مصنعة من مواد مناسبة لظروف درجات الحرارة المرتفعة:
1. نوابض ضغط سبائك عالية الحرارة
2. العلب السميكة الحاملة للضغط
3. قضبان لولبية قابلة للتعديل مقاومة للحرارة
4. لوحات مقياس الإزاحة المعدنية
5. عروات وقواعد رفع مزورة عالية القوة
6. جمعيات قفل مزدوجة مضادة للفك
تتم معايرة حمل التثبيت مسبقًا في المصنع. مع توسع خطوط الأنابيب مع ارتفاع درجة الحرارة، تتوسع النوابض وتتقلص بشكل متزامن، مما يحافظ على أحمال خطوط الأنابيب بالتساوي ويقلل الضغط على طبقات اللحام وفوهات المعدات.
يتم تصنيف ثلاثة تكوينات للمواد حسب درجة حرارة البخار لتتناسب مع ظروف التشغيل الفعلية للدعامات الزنبركية المتغيرة لأنابيب البخار:
|
درجة التشغيل |
درجة حرارة الوسائط |
مادة الربيع |
مواد الإسكان |
عملية حماية السطح |
|
بخار ذو درجة حرارة منخفضة |
≥300 درجة مئوية |
60 سي2MnA |
س345ب |
برايمر إيبوكسي مقاوم لدرجات الحرارة العالية + طبقة علوية |
|
بخار متوسط الحرارة |
300 درجة مئوية ~ 450 درجة مئوية |
50CrVA |
16 مليون ر |
السفع الرملي بالإضافة إلى طلاء سميك مقاوم لدرجات الحرارة العالية |
|
ارتفاع درجة حرارة البخار المحمص |
450 درجة مئوية ~ 550 درجة مئوية |
سبائك Cr-V ذات درجة الحرارة العالية |
304 لوحة مكسوة بالفولاذ المقاوم للصدأ |
التخميل والرش المتكامل لدرجات الحرارة العالية |
جميع المواد الخام تأتي مع شهادات MTC للمطحنة الأصلية من مصانع الصلب المؤهلة. تخضع كل دفعة من الفولاذ لثلاث عمليات إعادة فحص: التحليل الطيفي، واختبار الشد، واختبار التأثير. يتم الحفاظ على إمكانية التتبع الكامل للوثائق لتلبية متطلبات تدقيق EEAT.
|
رمز النموذج |
الحمل المقدر (كيلو نيوتن) |
الانحراف الحراري القياسي (مم) |
مطابقة القطر الاسمي لأنبوب البخار |
المعايير المعمول بها |
|
SPVS-50 |
0.3~25 |
50، 80 |
DN25~DN150 |
غيغابايت / تي 17116، زئبق 20644 |
|
SPVS-120 |
25 ~ 120 |
120، 150 |
DN200~DN400 |
ASME B31.1 رمز الطاقة الحرارية |
|
SPVS-200 |
120 ~ 350 |
150، 200 |
أنابيب البخار الرئيسية ذات التجويف الكبير DN450~DN800 |
معيار دعم محطة توليد الكهرباء DL/T |
يتم نشر الدعامات الزنبركية المتغيرة لأنابيب البخار بشكل أساسي على خطوط البخار الرئيسية:
◀ خطوط أنابيب البخار الرئيسي وبخار إعادة التسخين ومياه التغذية في محطات الطاقة الحرارية التي تعمل بالفحم والغاز
◀ خطوط نقل البخار عالي الحرارة للأفران ووحدات التكسير في المصافي
◀ شبكات بخار أساسية ذات درجة حرارة عالية لتدفئة المناطق الحضرية الكبيرة
◀ خطوط أنابيب توليد البخار في محطات توليد الطاقة من الكتلة الحيوية وتحويل النفايات إلى طاقة
◀ محطات التبادل الحراري ورؤوس توزيع البخار في المجمعات الكيميائية
توجد سجلات العرض بالجملة للمشاريع المحلية والدولية المعيارية. يمكننا تقديم عقود المشاريع السابقة وصور الإنجاز في الموقع ووثائق قبول المالك لتعزيز التحقق الرسمي من EEAT.
يمر كل دعامة زنبركية متغيرة لأنبوب البخار بست خطوات لفحص الجودة ذات الحلقة المغلقة دون تخطي أي إجراءات:
1. إعادة الفحص الفيزيائي والكيميائي للمواد الخام. رفض الدفعة الكاملة للمخزون غير المطابق
2.CNC اللف الربيعي + معالجة حرارية متعددة المراحل لتثبيت درجة الحرارة العالية
3. لحام الإسكان الذي يقوم به اللحام المعتمد. اختبار اختراق بنسبة 100% على اللحامات الحرجة
4. معايرة ضغط الحمل الكامل لكل وحدة نهائية
5. اختبار سمك الطلاء والالتصاق لأنظمة الطلاء ذات درجة الحرارة العالية
6. الفحص النهائي للمظهر والأبعاد ووضع العلامات قبل التعبئة والتغليف؛ حزمة وثيقة التسليم الكاملة الموردة (شهادات المواد، تقارير الاختبار، شهادات المطابقة)
المصنع حاصل على شهادة نظام الجودة ISO 9001 وشهادة معدات الضغط CE. وثائق التأهيل متاحة للتحقق العام.
◀ حساب ضغط خط الأنابيب مجانًا ليتوافق بدقة مع نموذج دعم الزنبرك المتغير لأنابيب البخار المناسب
◀ تصنيع مخصص للأبعاد غير القياسية وظروف درجات الحرارة المرتفعة الخاصة
◀ حضور مهندس في الموقع لتوجيه عملية الرفع وتشغيل التحميل وإزالة علامة تبويب القفل
◀ ضمان كامل للوحدة لمدة 12 شهرًا؛ استبدال مجاني في حالة وجود شذوذات في التحميل أو عيوب في المكونات خلال فترة الضمان
◀ مخزون قطع الغيار طويل الأمد والدعم الفني عبر الإنترنت على مدار 24 ساعة
س: هل يمكن استخدام هذا الدعم على المدى الطويل لخطوط أنابيب البخار شديدة الحرارة؟
ج: حدد متغير دعم الزنبرك المتغير لأنبوب البخار مع نوابض مصنوعة من سبائك Cr-V ومبيتات من الألواح المكسوة بالفولاذ المقاوم للصدأ. يؤكد الاختبار عدم حدوث أي تدهور في الأداء في ظل التشغيل المستمر عند درجة حرارة 550 درجة مئوية، وقد شهد المنتج خدمة طويلة الأمد في وحدات توليد طاقة متعددة بقدرة 1000 ميجاوات.
س: ما هي وثائق القبول التي يتم تسليمها مع كل مجموعة؟
ج: تشتمل كل مجموعة وحدة على شهادات اختبار مطحنة المواد الخام وأوراق اختبار الحمل الزنبركي وتقارير فحص اللحام وشهادات مطابقة المنتج. يتم دعم إعادة التفتيش من قبل منظمات خارجية.
س: هل يمكن لهذا المنتج أن يحل محل دعامات الزنبرك ذات الطراز القديم مباشرة أثناء التعديلات التحديثية لخطوط الأنابيب الحالية؟
ج: الأبعاد تتبع المواصفات القياسية الوطنية الموحدة؛ نقاط الرفع المتصاعدة وأحجام القضبان اللولبية قابلة للتبديل. يكون الاستبدال المباشر ممكنًا بعد التحقق من معلمات الحمل والانحراف، دون إجراء تعديلات واسعة النطاق على الأساس المدني.
