دعم محطة توليد الطاقة الربيعية(مقسمة إلى نوعين: القوة المتغيرة والقوة الثابتة. مناسبة لكل من الطاقة الحرارية وتوليد الطاقة الحرارية، متوافقة مع ASME B31.1 وSH/T3073)
الميزات العامة المشتركة
قدرة قوية على التكيف مع ظروف العمل
مناسب لخطوط الأنابيب ذات درجة الحرارة العالية والضغط العالي مثل البخار الرئيسي والبخار المعاد تسخينه ومياه التغذية ومياه المكثفات للغلايات (حتى 550 درجة مئوية و16 ميجا باسكال +)، وهو قادر على تحمل التغيرات والتوسعات المتكررة في درجات الحرارة الباردة والساخنة، مع الأخذ في الاعتبار الوزن الذاتي والوزن المتوسط والوزن العازل.
تصنيف الحمل محدد جيدا
مجموعة واسعة من مواصفات الحمل: أنبوب صغير DN25 ذو حمولة صغيرة يزن 50 كجم، يمكن أن تصل خطوط الأنابيب الرئيسية ذات القطر الكبير ذات الأحمال الثقيلة إلى عشرات الأطنان، مقسمة إلى سلسلة حمل خفيفة ومتوسطة وثقيلة.
التكرار سلامة عالية
عامل أمان الزنبرك ≥ 1.5، النوابض الفولاذية ذات درجة الحرارة العالية تقاوم الزحف والتعب الناتج عن درجات الحرارة العالية، وهي مناسبة لدورات التشغيل والإيقاف السنوية المستمرة لمحطات الطاقة.
هيكل موحد ومعياري
نوابض أنبوبية موحدة، وزنبركات سلة، وتجميعات تعليق ثابتة، ومشابك أنابيب متطابقة على شكل حرف U، ودعامات أنابيب عازلة للحرارة، وقضبان تعليق، ومكونات ضبط ملولبة، مما يسهل التجميع في الموقع.
تكوين الحماية من التآكل على أساس الدرجة
الحماية من التآكل C3 لغرف الغلايات الداخلية، C4/C5 الحماية من التآكل الشديد لأسطح الأفران الخارجية / خطوط أنابيب مراوح السحب المستحثة (السفع الرملي + مادة تمهيدية غنية بالزنك + طبقة علوية).

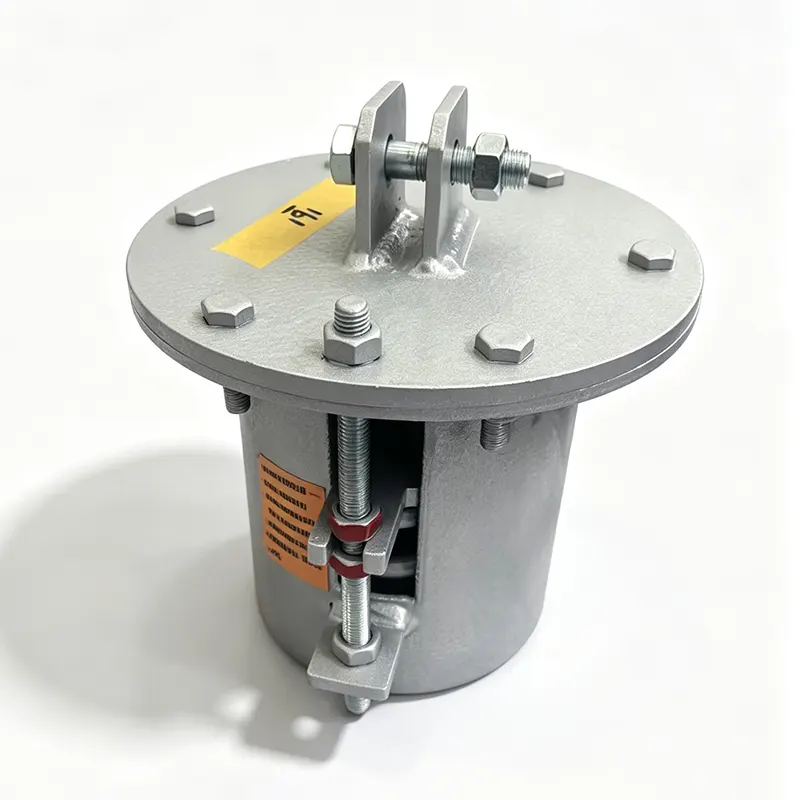

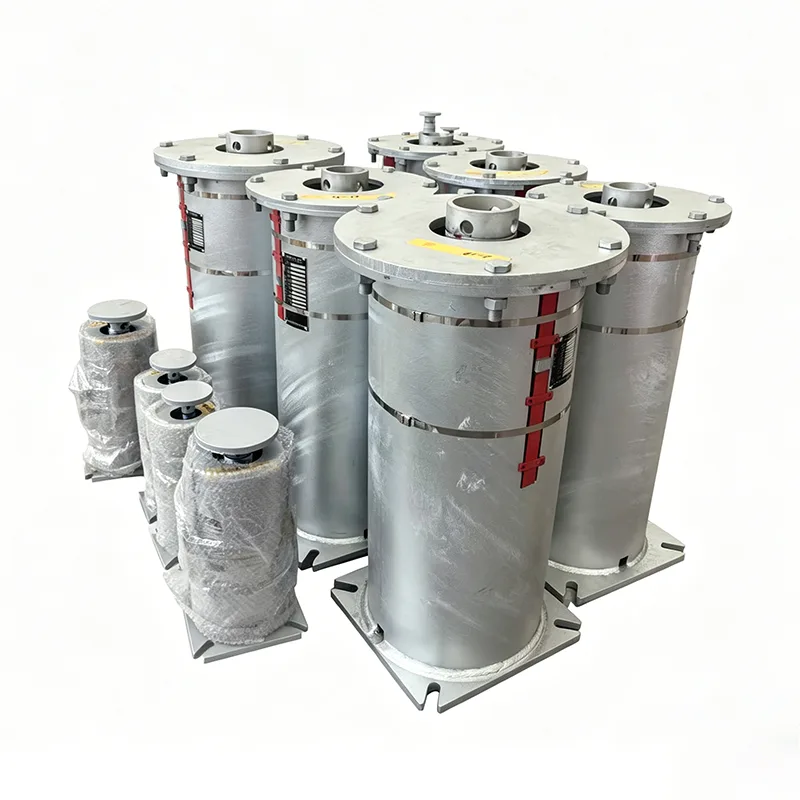

دعم الربيع المتغير (الأكثر استخدامًا في محطات الطاقة)
هيكل مدمج، تكلفة منخفضة، منطقة تركيب صغيرة. إنه الخيار المفضل لخطوط الأنابيب ذات الإزاحة المتوسطة والقصيرة ذات الإزاحة الحرارية العمودية ≥ 25 مم وتغير الحمل ≥ 25٪.
يأتي مع مقياس الحمل (بارد/ساخن)، ودبابيس القفل، وقفل الحالة الباردة، وحماية اختبار ضغط الماء، والفتح عند التسخين. يمكن ضبط حمل التثبيت في الحالة الباردة بشكل دقيق من خلال الجوز القابل للتعديل.
القيود
لا يمكن استخدامه إذا كان الإزاحة الحرارية لخط الأنابيب كبيرة جدًا أو إذا تجاوز تقلب الحمل 25٪. وإلا فإن الضغط الإضافي عند فتحة الأنبوب سيتجاوز الحد.
التطبيقات: إمدادات المياه ذات الضغط المتوسط والمنخفض، والصرف والتفريغ، والأنابيب الصغيرة الملحقة بغاز المداخن، وخطوط أنابيب الماكينات المساعدة الثانوية.

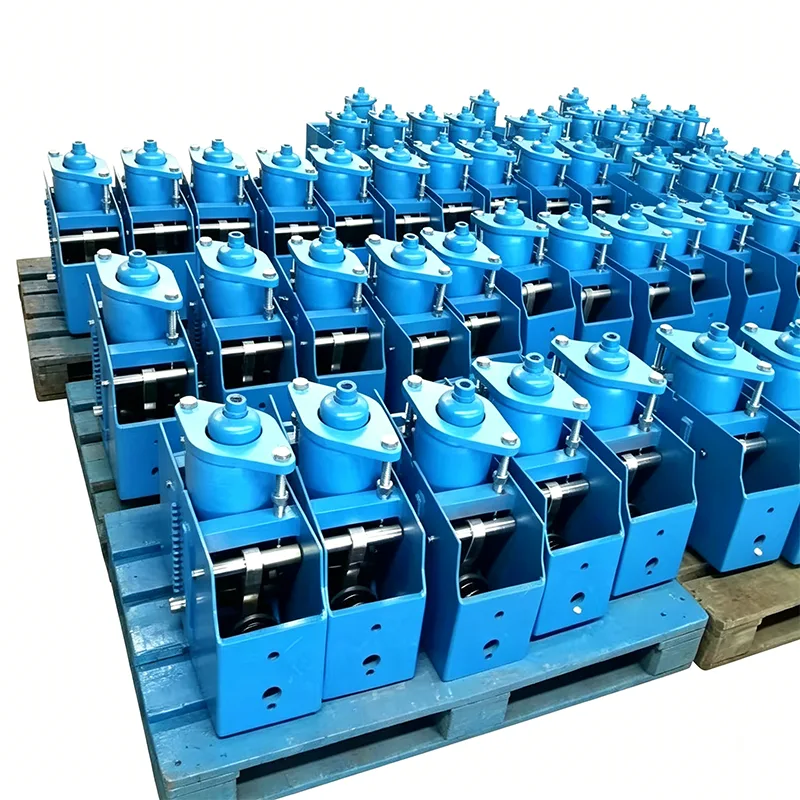

علاقة زنبركية ثابتة (علاقة تعليق زنبركية ثابتة، خاصة لخطوط الأنابيب الرئيسية في محطات الطاقة)
حمل ثابت كامل الشوط (تقلب ± ± 6%)، إزاحة كبيرة، حمل كبير، قياسي لفتحات الأنابيب الرئيسية لرأس التوربين/المرجل؛
نطاق شوط كبير (50 - 500 مم)، قادر على التعامل مع الاستطالة الحرارية الكبيرة للبخار الرئيسي وأنابيب البخار المعاد تسخينه، مما يحمي حواف المعدات من التسرب وفتحات الأنابيب من التمزق؛
هيكل كامة الرافعة، تشوه زنبركي صغير، مقاوم للتعب الناتج عن درجات الحرارة العالية، عمر خدمة أطول في بيئة قاسية ذات درجة حرارة عالية في أعلى الفرن.
التطبيقات: أنابيب مخرج رأس الغلاية، وأنابيب البخار الرئيسية، وأنابيب البخار المعاد تسخينه، وخطوط أنابيب مدخل ومخرج التوربينات.
ميزات خاصة لاستخدام محطة توليد الكهرباء
تحمل درجة الحرارة أثناء بدء التشغيل وإيقاف التشغيل: أثناء التغيرات المفاجئة في درجات الحرارة أثناء بدء تشغيل الوحدة وإيقاف تشغيلها، يتم ضغط النوابض وتمديدها بشكل متكرر. يتم اختيار الفولاذ الزنبركي المقاوم لدرجات الحرارة العالية 50CrVA لمنع فشل الاسترخاء الحراري؛
تصميم مضاد للاهتزاز: تم تجهيز خطوط أنابيب الاهتزاز عند مدخل ومخرج المروحة ومضخة المياه بأقواس محدودة لتجنب اختلال القوة الجانبية في الزنبركات؛
مكونات العزل الحراري التكميلية: يتم توفير دعامات أنابيب العزل الحراري القياسية لخطوط الأنابيب ذات درجة الحرارة العالية لمنع توصيل الحرارة وتلف طلاء الشماعات والينابيع؛
مواصفات التشغيل والصيانة: أثناء أعمال الصيانة الرئيسية للوحدة، يتم فحص مواضع المؤشر واحدًا تلو الآخر. إذا تجاوز الانحراف الحد الأقصى، تتم إعادة ضبط الإعدادات أو يتم استبدال الدعامات والشماعات.
