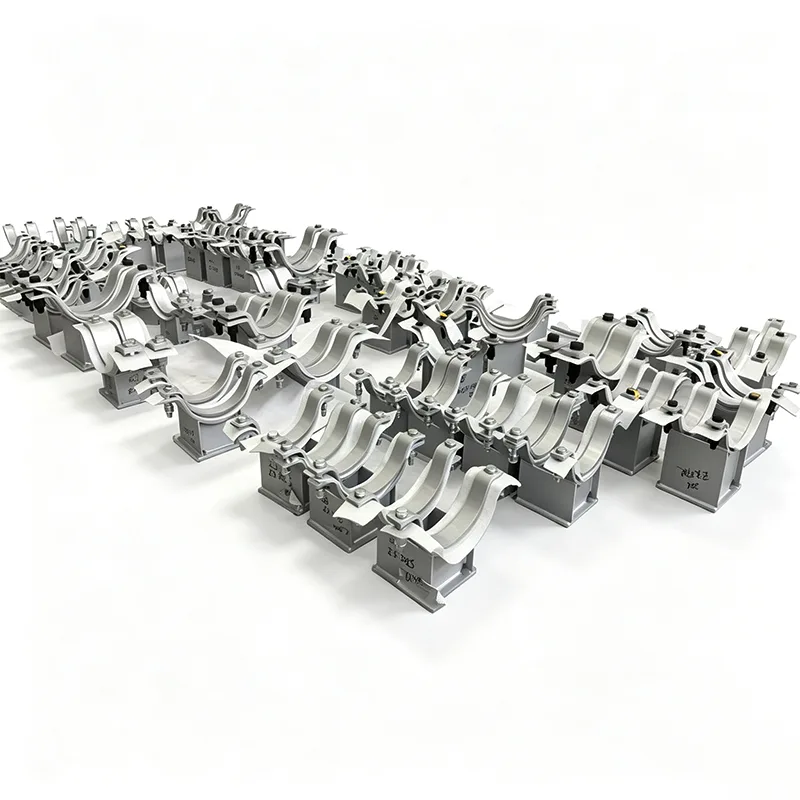

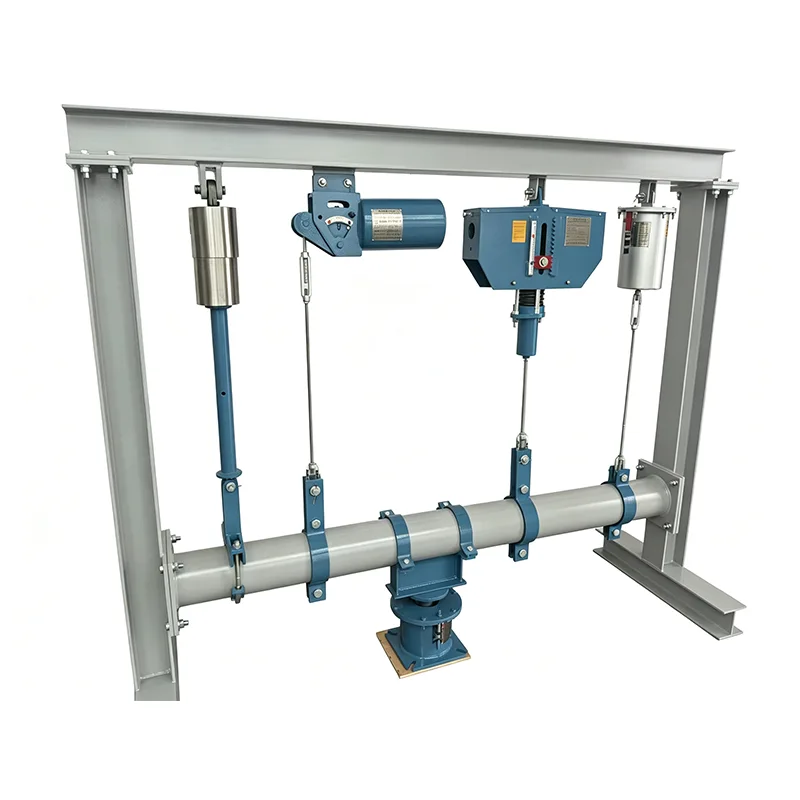

دعم الأنابيب المزدوجة المجلفنة للعوارض الفولاذية

ليس من الضروري أن تكون كل دعامات الأنابيب عبارة عن سبيكة غريبة. في معظم البيئات الصناعية - مثل رفوف الأنابيب، أو ممرات المرافق، أو محطات الضغط، أو غرف الغلايات التجارية - ما تحتاجه حقًا هو الدعم الذي يدخل بسرعة، ويحمل الحمولة دون الانزلاق، ولا يبدأ في الصدأ بعد موسمين ممطرين. هذه هي بالضبط المساحة التي يشغلها دعامة الأنابيب المزدوجة المجلفنة للعوارض الفولاذية.

لقد بدأنا في بناء هذه الدعامات بعد أن سمعنا مرارًا وتكرارًا من مقاولي التركيب أن الحفر أو اللحام على الفولاذ الهيكلي الحالي كان يبطئهم ويخلق بؤرًا ساخنة للتآكل. منذ عام 2012، قمنا بتحسين التصميم بناءً على تلك المدخلات الميدانية المباشرة، حيث قمنا بشحن الآلاف من هذه الوحدات إلى مشاريع عبر أكثر من 45 دولة.

ما الذي يجعل هذا الدعم مختلفًا في الموقع

لا يوجد لحام ولا حفر - تركيب حقيقي بمشبك

تم تصميم دعامة الأنابيب المزدوجة المجلفنة للعوارض الفولاذية لتوصيلها مباشرة بالشفة العلوية أو السفلية للعارضة I أو العارضة H باستخدام آلية تثبيت ميكانيكية قوية. عادةً، يتضمن ذلك زوجًا من ألواح المشبك المصنوعة من الفولاذ الكربوني عالية القوة مع مسامير تثبيت صلبة أو ترتيب سرج ومسمار على شكل حرف U، اعتمادًا على ملف تعريف الحزمة. تم تصميم حجم المشبك ليتناسب تمامًا مع عرض شفة الحزمة وسمكها، لذلك عندما يقوم طاقمك بتدويرها لأسفل، فإنها لا تتحرك تحت الأحمال الحرارية أو الاهتزازية. لا يعني عدم وجود لحام ميداني عدم حدوث ضرر للطلاء الحالي للشعاع أو مقاومة الحريق، ولا يسمح العمل الساخن بإبطاء الأمور.

جلفنة أصلية بالغمس الساخن، وليس مجرد رذاذ الزنك

يتم تصنيع كل مكون - سروج الأنابيب المزدوجة، وألواح المشبك، ودعامات التوصيل، وجميع الأجهزة - أولاً، ثم يتم غمرها بالكامل في حمام جلفنة بالغمس الساخن وفقًا للمعيار ISO 1461. بالنسبة للأقسام القياسية لدينا (عادةً 6 مم وأكثر سمكًا)، يوفر هذا متوسط ​​سمك طلاء الزنك يبلغ 85 ميكرومتر أو أكثر، مع طبقة من سبائك الحديد والزنك المرتبطة معدنيًا تحتها. نحن لا نرسم عليها، ولا نعتمد على التشطيبات المطلية بالكهرباء التي يمكن أن تتقشر تحت عزم دوران المسمار. بعد الجلفنة، يتم تنظيف الخيوط، ويتم تركيب التجميعات بشكل تجريبي لضمان أن موظفي الموقع لن يواجهوا مسمارًا لا ينقطع.

تكوين الأنابيب المزدوجة الذي يعمل بالفعل

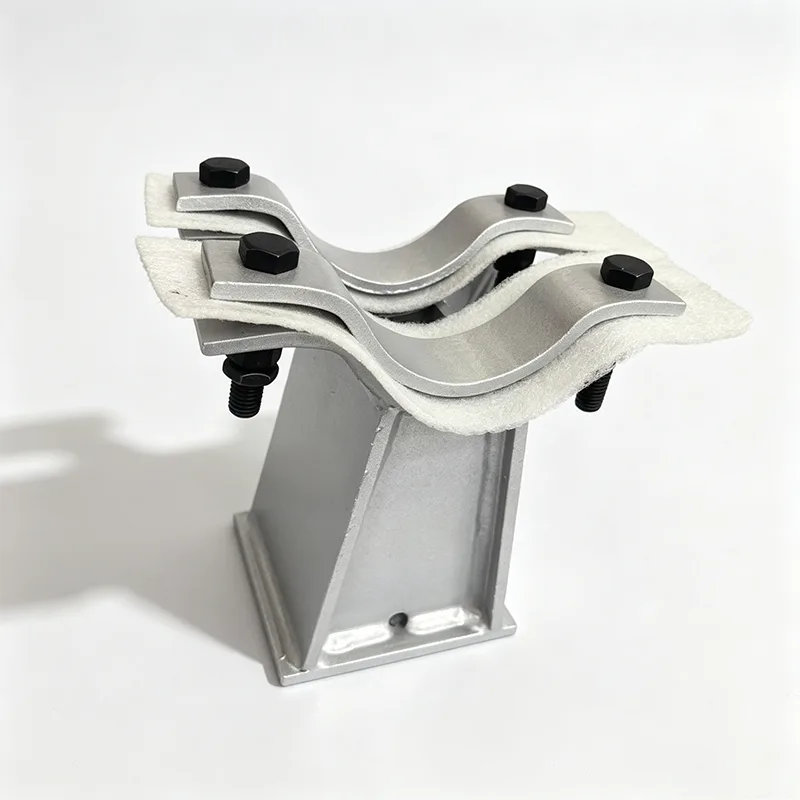

الجزء "المزدوج" يعني أن مشبك شعاع الدعم يحمل سرجي أنابيب منفصلين، جنبًا إلى جنب أو مكدسين. تم تصميم السروج لتتناسب مع قطري الأنبوب لديك - غالبًا ما تكون أحجام مختلفة لخطوط الإمداد والعودة، على سبيل المثال - وتكون متباعدة مع مساحة كافية للعزل، وحركة التوسيع، والوصول إلى مفتاح الربط. نقوم بتشكيل نصف قطر السرج بدلاً من الضغط عليه، مما يوفر سطحًا ثابتًا ومتماسكًا بالكامل ويمنع الشكل البيضاوي الموضعي للأنابيب ذات الجدران الرقيقة. عندما تكون الحركة الحرارية مصدر قلق، يمكننا دمج العناصر المنزلقة أو وسادات PTFE، تمامًا كما هو الحال في دعامات التوسعة الأكثر تعقيدًا.

قصة المواد والتآكل

نقوم ببناء الهيكل الأساسي من الفولاذ الكربوني الهيكلي S235JR أو S275JR (أي ما يعادل ASTM A36 أو A572 Gr. 50)، ويتم الحصول عليه من المطاحن التي توفر إمكانية التتبع الكاملة وفقًا لمعايير EN 10204 3.1. عادةً ما يكون التثبيت من الفولاذ الكربوني من الدرجة 8.8، وهو أيضًا مجلفن بالغمس الساخن، مع طلاء شمعي أو مضاد للالتصاق على الخيوط لمنع التهيج أثناء عزم الدوران.

هناك نقطة كثيرًا ما نسأل عنها: هل ستظل عملية الجلفنة موجودة في مصنع كيميائي أو بالقرب من الساحل؟ تتمتع الطلاءات المجلفنة بالغمس الساخن بعمر خدمة موثق يتراوح بين 30 إلى 50 عامًا في العديد من البيئات الجوية، حتى في البيئات الصناعية المعتدلة العدوانية. يمكننا تقديم شهادة وزن طلاء الزنك وقياسات السماكة من أجهزة القياس المغناطيسية الداخلية لدينا لكل دفعة. إذا كانت بيئتك أكثر عدوانية، فقد نوصي بالترقية إلى السروج المصنوعة من الفولاذ المقاوم للصدأ - ولكن الحقيقة الصادقة من تجربة مشروعنا هي أنه بالنسبة لمعظم أنابيب المرافق على الفولاذ الهيكلي، فإن المجلفن هو الخيار الفني الصحيح والأكثر فعالية من حيث التكلفة.

التحميل والدعم الهندسي

في حين أن دعامة الأنابيب المزدوجة تبدو بسيطة، إلا أن الأحمال المجمعة على مشبك الشعاع يمكن أن تكون كبيرة. نحن نتحقق من كل تجميع من أجل:

الوزن العمودي الساكن لكلا الأنبوبين، مملوءين بالماء أو المنتج

الدفع الجانبي الناتج عن التمدد الحراري أو الرياح أو الاهتزازات الصغيرة

مقاومة انزلاق المشبك تعتمد على التحميل المسبق للمسمار ومعامل الاحتكاك

إجهاد الانحناء في دعامات السرج وثني الشفة المحلية في العارضة

يتم تصنيف الوحدات القياسية للأحمال الرأسية من 2 كيلو نيوتن إلى 60 كيلو نيوتن لكل سرج أنبوب، مع إمكانية الحصول على سعات أكبر بناءً على أوامر هندسية. سنقدم لك جدول تصنيف الأحمال أو ورقة حسابية خاصة بالمشروع عندما ترسل إلينا بيانات ضغط الأنابيب الخاصة بك.

التطبيقات التي تحظى فيها هذه الدعامات باهتمامها

نرى هذه الدعامات المزدوجة المجلفنة تدخل في:

رفوف الأنابيب فوق الأرض في المصانع الكيماوية ومصافي التكرير، حيث تكون هناك حاجة إلى مئات من الدعامات المتطابقة المثبتة على الحزم وتؤثر سرعة التثبيت بشكل مباشر على الجدول الزمني للمشروع

أنابيب محطة توليد الطاقة BOP (توازن المحطة) - CW، ومياه الإطفاء، وهواء الأجهزة، وخطوط المرافق الأخرى التي تعمل على طول الفولاذ الهيكلي

أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) التجارية الكبيرة، حيث توفر الجلفنة بالغمس الساخن مظهرًا صناعيًا نظيفًا يتم تحديده غالبًا للغرف الميكانيكية المكشوفة

محطات معالجة المياه ومياه الصرف الصحي، سواء في الداخل أو الخارج، حيث يتعامل الدعامة المجلفنة مع الرطوبة والأبخرة الكيميائية العرضية بشكل أفضل بكثير من تلك المطلية

كيف نتأكد من أن كل قطعة صحيحة

تتضمن عملية متجرنا ما يلي:

فحص ما قبل الجلفنة لجميع الأجزاء المصنعة للتأكد من جودة اللحام ودقة الأبعاد

الجلفنة بالغمس الساخن في مرافق معتمدة، مع التحكم في كيمياء الحمام ووقت الغمر لكل قطعة

فحص ما بعد الجلفنة: فحص بصري للتوحيد، وعدم وجود بقع عارية أو شوائب زائدة؛ تم قياس سمك الزنك بمقياس رقمي معاير في نقاط متعددة لكل جزء

تجميع تجريبي لعينة من كل دفعة للتحقق من ملاءمة الترباس ومحاذاة السرج

التعبئة والتغليف مع فصل وقائي لمنع احتكاك الزنك بالزنك أثناء النقل

يتم تجميع كافة سجلات مراقبة الجودة وتقديمها مع الشحنة، إلى جانب شهادات المواد وإعلان المطابقة.

التخصيص هو ممارسة قياسية

في تجربتنا، يتم طلب عدد قليل جدًا من دعامات الأنابيب المزدوجة "على الرف". قد تحتاج إلى مشبك يناسب سمك شفة العارضة التي لم نقم بتخزينها، أو سرج واحد بقياس 6 بوصات والآخر بقياس 2 بوصة، أو ارتفاع ممتد لإزالة العزل الموجود. لقد اعتاد فريقنا على أخذ رسم تخطيطي محدد الأبعاد أو جدول زمني للحزم والأنابيب وتحويله إلى جزء مُصنع في غضون أيام. عادةً ما تستغرق المراجعة الهندسية وإنجاز الرسم من 2 إلى 3 أيام عمل للتكوين الجديد.

التعليمات

1. هل الجلفنة هي بالغمس الساخن أم مطلية بالكهرباء، وما مدى سماكة الطلاء؟

نحن نستخدم فقط الجلفنة بالغمس الساخن وفقًا للمواصفة ISO 1461. بعد التصنيع، يتم غمر المجموعة بأكملها في الزنك المنصهر، مما يشكل طبقة من سبائك الحديد والزنك المرتبطة ميتالورجيًا ومغطاة بالزنك النقي. بالنسبة لسماكة المواد القياسية لدينا (≥6 مم)، يمكنك توقع متوسط ​​سمك طلاء يبلغ 85 ميكرومتر أو أكثر. وهذه عملية مختلفة جذريًا عن الطلاء الكهربائي، الذي يترسب طبقة رقيقة تجميلية بحتة توفر مقاومة أقل بكثير للتآكل. نقوم بقياس سمك الطلاء في نقاط متعددة في كل دفعة ونسجل القيم في تقرير الفحص.

2. كيف تتأكد من أن مشبك الشعاع لن ينزلق تحت الحمل أو الاهتزاز؟

تم تصميم المشبك بحيث يولد عزم دوران محدد على مجموعة البراغي قوة تثبيت يمكن التنبؤ بها، والتي نحولها إلى مقاومة للانزلاق باستخدام معامل احتكاك محافظ (عادةً 0.3 للفولاذ المجلفن على الفولاذ). تحدد جداول التحميل لدينا قيمة عزم الدوران المطلوبة لتحقيق السعة المقدرة، ونتحقق من مقاومة انزلاق المشبك من خلال اختبار الحمل المادي على أقسام العارضة الفعلية. بالنسبة للتطبيقات المهمة، يمكننا توفير مخططات عزم الدوران والتوصية بإعادة عزم الدوران بشكل دوري كجزء من الصيانة الروتينية.

3. ما هي أنواع العوارض الفولاذية التي يمكن أن يناسبها هذا الدعم؟

يتوافق تصميم المشبك القياسي لدينا مع أقسام IPE وHEA وHEB الأوروبية والشفة الأمريكية العريضة (W) والأشكال S. نقوم بتخزين مجموعات المشبك لعرض الحافة من حوالي 100 مم إلى 300 مم وسمك الحافة حتى 30 مم. خارج هذا النطاق، ننتج ألواح مشبكة مخصصة - ما عليك سوى أن ترسل لنا قسم العارضة الخاص بك وسنقوم بتصميم المشبك ليتناسب في غضون 2-3 أيام عمل.

4. هل يمكن أن يكون للأنبوبين أقطار مختلفة، وكيف يتم تحديد المسافة بينهما؟

قطعاً. نقوم بتصنيع كل سرج ليتناسب مع القطر الخارجي للأنبوب المحدد، لذلك يمكن لخط معالجة مقاس 6 بوصات وخط هواء للأجهزة مقاس 2 بوصة مشاركة نفس الدعم. تم تصميم المسافة من مركز إلى مركز للسرج بناءً على الأبعاد المتوفرة لديك، مما يسمح بمساحة كافية للعزل والتمدد الحراري والوصول إلى البراغي. إذا لم تكن متأكدًا من المسافات، فسيقترح مهندسونا الحد الأدنى من الخلوص بناءً على مواصفات الأنابيب التي تقدمها.

5. هل سيؤدي التثبيت على العارضة إلى إتلاف الطلاء أو مقاومة الحريق؟

يمارس المشبك ضغط اتصال عاليًا محليًا، لكن الحمل ينتشر على منطقة التلامس الكاملة للوحة المشبك. نوصي عادةً بمعالجة طلاء الشعاع بالكامل قبل التثبيت. من الممكن وجود مسافة بادئة بسيطة للطلاء الناعم ولكنها لا تؤثر على السلامة الهيكلية للشعاع. بالنسبة لمقاومة الحرائق، تم تصميم المشبك ليوضع مباشرة على الحافة الفولاذية، لذلك يجب إنهاء أي مادة مقاومة للحريق أو تجريدها محليًا حول منطقة المشبك - ستوضح ملاحظات الرسم لدينا هذا الأمر.

6. هل تقدمون حسابات تصنيف الحمل أم مجرد سعة كتالوج؟

يمكننا أن نفعل كلا الأمرين. يقدم كتالوجنا القياسي تقييمات متحفظة لأحجام العوارض الشائعة ومجموعات الأنابيب. بالنسبة للتكوينات الخاصة بالمشروع، سنجري عملية حسابية كاملة للتحقق من مقاومة انزلاق المشبك، وشد المسمار، وضغط ثني السرج، والانحناء المحلي لشفة العارضة. تعد ورقة الحساب جزءًا من وثائق التقديم التي نقدمها عادةً إلى EPCs والمهندسين الاستشاريين.

مذكرة عملية من الميدان

لقد تعلمنا على مر السنين أنه في حوامل الأنابيب الكبيرة، غالبًا ما يعود الفرق بين التثبيت السلس والتركيب المحبط إلى إمكانية ضبط المشبك. لهذا السبب تتضمن مشابك الشعاع لدينا ترتيبًا ملولبًا مقيدًا - لا شيء يسقط من العارضة عندما يعمل المجرب الخاص بك في الأعلى. إنها تفاصيل صغيرة، ولكن عندما تضاعفها بـ 500 دعم، تصبح أموالاً حقيقية في العمالة الموفرة. هذا هو نوع التعليقات التي نبنيها مرة أخرى على المنتج.

إذا كان لديك قسم شعاع، وحجمين من الأنابيب، وحمولة، فيمكننا الحصول على عرض أسعار ورسم مفاهيمي جاهز لك في غضون 24 ساعة. نرحب بكم أيضًا لزيارة مصنعنا في Yangzhou والاطلاع على جودة الجلفنة وعملية التجميع مباشرة - لقد وجدنا أنه بمجرد أن يرى المهندس سمك الطلاء واتساق التركيب، يصبح القرار سهلاً.
