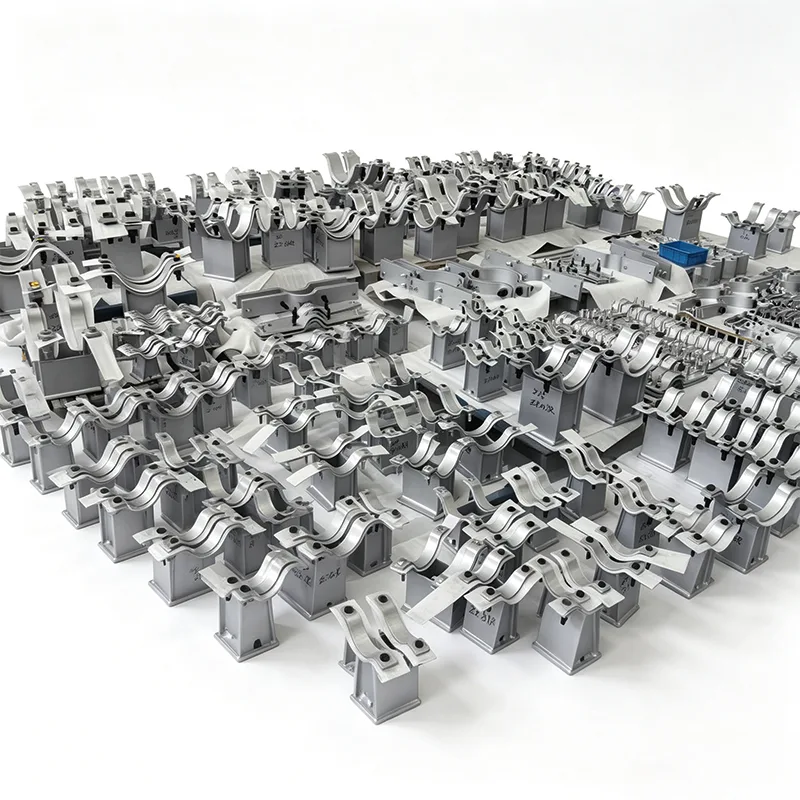

دعامات أنابيب السرج المصنوعة من الفولاذ المقاوم للصدأ

عندما يتعين على دعامة الأنابيب أن تبقى في مصنع ساحلي مملوء بالملح، أو تتعامل مع عمليات الغسيل الكيميائية القاسية، أو تظل خالية من الصيانة لعقود من الزمن داخل خط معالجة معقم، فإن اختيار المواد هو كل شيء. في Yangzhou Tianshun، نقوم بتصميم وتقديم أنظمة دعم الأنابيب منذ عام 2012، وقد تم تصميم دعامات الأنابيب المصنوعة من الفولاذ المقاوم للصدأ خصيصًا لتلك المواقف - حيث لن يصمد الفولاذ الكربوني القياسي.

يعكس كل دعم لسرج دعامة من الفولاذ المقاوم للصدأ نقوم بشحنه 14 عامًا من التعليقات المباشرة من مقاولي EPC ومهندسي الصيانة وأصحاب المشاريع في أكثر من 45 دولة. لقد تعلمنا ما الذي ينجح، وما الذي يفشل مبكرًا، وكيفية هندسة نقاط الفشل الشائعة قبل وقت طويل من ملامسة الدعامة للأنبوب الخاص بك.

ما تحصل عليه مع سرج دعامة من الفولاذ المقاوم للصدأ من Tianshun

سلامة المواد التي يمكنك تتبعها

نقوم بتصنيع أجسام السرج ومكونات الدعامات من ألواح الفولاذ المقاوم للصدأ والقضبان الصلبة 304 (UNS S30400) أو 316L (UNS S31603) - وليس مكافئاتها المصبوبة. تصل كل حرارة من المواد بشهادة اختبار EN 10204 3.1 mill، ونحافظ على إمكانية التتبع الكامل بدءًا من استلام المواد الخام وحتى الفحص النهائي. بالنسبة للمشاريع التي تتطلب مقاومة محسنة للتنقر، تتوفر درجات دوبلكس 2205 أو درجات الأوستنيتي الفائقة عند الطلب.

شكل هندسي، وليس مجرد لوحة مثنية

تم تصنيع نصف قطر السرج بدقة ليتوافق مع القطر الخارجي الفعلي لأنبوبك، عادةً من 1 بوصة إلى 48 بوصة وأكبر. يؤدي هذا إلى التخلص من تحميل النقاط الذي يمكن أن يحدث مع الدعامات العامة على شكل حرف V. على الخطوط الساخنة، غالبًا ما نقوم بتمديد عرض السرج ودمج ألواح PTFE أو الجرافيت منخفضة الاحتكاك مباشرة في التصميم - بحيث يعمل الدعم مع الحركة الحرارية للأنبوب الخاص بك، وليس ضدها.

تصميم الدعامة الذي يجعل التثبيت متوقعًا

الدعامة نفسها - العمود الرأسي الذي يربط السرج بالفولاذ الهيكلي - متوفرة في تكوينات ذات ارتفاع ثابت أو قابلة للتعديل. الدعامات الثابتة عادة ما تكون عبارة عن تصنيع ملحوم فردي لقناة من الفولاذ المقاوم للصدأ، أو شعاع H، أو أنبوب، مع لحام كامل الاختراق في قاعدة السرج. تشتمل التصميمات القابلة للتعديل على جذع ملولب وترتيب صامولة القفل، مما يسمح بإعداد الارتفاع الدقيق أثناء المحاذاة الساخنة دون قطع أو إعادة لحام.

يتم تنفيذ جميع عمليات اللحام الحاملة بواسطة عمال لحام معتمدين وفقًا للإجراءات المؤهلة بموجب القسم التاسع من ASME، مع توفر خرائط اللحام وتجربة الاقتراب من الموت (PT أو RT) حسب الحاجة. يتم تشطيب السطح بعد اللحام بشكل قياسي وتخميله لاستعادة المقاومة الكاملة للتآكل.

كيف يتم التعامل مع الأحمال

نحن لا نفترض فقط أن "الفولاذ المقاوم للصدأ قوي". يقوم مهندسونا الداخليون بفحص كل مجموعة دعامات للتأكد من مزيج الوزن العمودي الساكن، ودفع التمدد الحراري، وأحمال الرياح أو الزلازل العرضية، وأي ارتفاع يمكن أن يحدث عند تغيرات الاتجاه. إذا كان مشروعك يحتوي على رموز تصميم محددة (ASME B31.1، B31.3، EN 13480، وما إلى ذلك)، فيمكننا توفير تحليل الإجهاد المقابل وتحميل البيانات. لقد قمنا بشحن دعامات مصممة للأحمال الرأسية من بضع مئات من النيوتونات إلى أكثر من 300 كيلو نيوتن.

حيث سترى هذه الدعامات في الخدمة

على مر السنين، وصلت دعامات الأنابيب المصنوعة من الفولاذ المقاوم للصدأ إلى أماكن لا يكون فيها الفشل خيارًا:

محطات إعادة تحويل الغاز الطبيعي المسال إلى حالته الغازية - سروج سعة 316 لترًا في البيئات البحرية في الهواء الطلق مع رش الملح المستمر.

حلقات WFI الصيدلانية (الماء للحقن) - 304 مقاومة للصدأ مع حزم وثائق كاملة وخيارات تشطيب مصقولة كهربائيًا.

مصانع زيوت الطعام والمشروبات - دعامات مصممة بملامح صحية، وشقوق قليلة، ومواد حشية متوافقة مع إدارة الغذاء والدواء الأمريكية عند الضرورة.

المعالجة الكيميائية وتخزين المواد الكاوية – درجات مختارة خصيصًا لمقاومة التآكل الناتج عن إجهاد الكلوريد.

الجوانب العلوية للمنصة البحرية – دعامات قابلة للضبط تسمح بإعادة المحاذاة بعد التسوية الهيكلية، كل ذلك في 316L مع فحص كامل من طرف خارجي.

كيف نتأكد من أن الجودة حقيقية

تمر كل مجموعة سرج دعامة عبر معمل الاختبار الداخلي الخاص بنا قبل إطلاقها:

التحقق من الأبعاد مقابل رسومات التصنيع المتفق عليها

PMI (تحديد المواد الإيجابية) لتأكيد الدرجة على الأجزاء غير القابل للصدأ

فحص اختراق الصبغة أو التصوير الشعاعي على اللحامات الحرجة (حسب مواصفات العميل)

اختبار التحميل عند الطلب للتصميمات الجديدة أو المخصصة بشكل كبير

مصنعنا حاصل على شهادة ISO 9001:2015، ونحن معتادون على العمل مع مفتشين خارجيين من SGS، Bureau Veritas، TÜV، وممثلي العملاء أثناء الإنتاج والفحص النهائي.

التخصيص هو القاعدة، وليس تكلفة إضافية

عدد قليل جدًا من المشاريع تحتاج إلى سرج دعامة من الفولاذ المقاوم للصدأ "كتالوج". تتطلب معظمها تعديلات - أبعاد مختلفة للوحة القاعدة، وأنماط محددة لفتحات الترباس، وارتفاع ممتد لمسح العزل، وزاوية لف سرج معينة، وأدلة متكاملة أو مشابك تثبيت. هذا جيّد. لقد بنينا سير عمل الإنتاج الخاص بنا حول الطلبات الصغيرة المصممة خصيصًا. أرسل إلينا ورقة بيانات الأنابيب الخاصة بك، أو ارتفاع الفولاذ الهيكلي، أو رسمًا تخطيطيًا بسيطًا، وسيقوم مهندسونا بإرجاع رسم الاقتراح خلال 2-3 أيام عمل.

بالنسبة للمشاريع ذات المتطلبات المتكررة لحامل الأنابيب، يمكننا إجراء هندسة مسبقة لجدول دعم كامل، وتحديد فرص التحسين، وتقليل إجمالي تكلفة التثبيت دون المساس بالامتثال للتعليمات البرمجية.

ملاحظة أخيرة حول الموثوقية

تأتي غالبية طلبات دعم الأنابيب الفولاذية المقاومة للصدأ من العملاء الذين قاموا بالفعل بتثبيت دعامات الفولاذ الكربوني منا وعادوا خصيصًا لترقية الفولاذ المقاوم للصدأ. عندما يكون لديك مواصفات أنبوب تدعو إلى "أن تكون جميع مكونات الدعم المبللة والخارجية مقاومة للتآكل"، فإننا ندرك أن هذا يعني أن سرج الدعامة هو جزء من النظام - وليس فكرة لاحقة. نحن نبنيها بهذه الطريقة، ونفحصها بهذه الطريقة، ونوثقها بهذه الطريقة.

هل تحتاج إلى عرض أسعار أو مراجعة فنية سريعة؟

اتصل بفريقنا الهندسي على [البريد الإلكتروني / الهاتف] لمعرفة حجم الأنبوب والارتفاع المطلوب وظروف التحميل. سيكون لديك عادةً مقترحًا كاملاً في أقل من 24 ساعة للطلبات القياسية. يسعدنا أيضًا ترتيب زيارة للمصنع في يانغتشو - إن رؤية كيفية انتقال السروج المقاومة للصدأ من اللوحة إلى التجميع النهائي هي أفضل طريقة لفهم الفرق الذي يحدثه التحكم الحقيقي في التصنيع.

التعليمات

1. ما هي درجات الفولاذ المقاوم للصدأ التي تقدمها لسروج الدعامات، وكيف أعرف أنني سأحصل بالفعل على 316L؟

يتضمن مخزوننا القياسي 304 (UNS S30400) و316L (UNS S31603) لوحة وشريط. بالنسبة للبيئات الغنية بالكلوريد أو البيئات البحرية، نوصي بشدة بـ 316L نظرًا لمحتواه من الموليبدينوم، مما يحسن مقاومة الحفر بشكل كبير. تأتي كل حرارة للمواد التي نتلقاها مصحوبة بشهادة اختبار مطحنة EN 10204 3.1، وقبل بدء أي قطع أو لحام، يقوم مختبرنا الداخلي بإجراء PMI (التعرف الإيجابي على المواد) باستخدام XRF المحمول على درجات الفولاذ المقاوم للصدأ. ستتلقى نسخة من تقرير مؤشر مديري المشتريات (PMI) هذا في حزمة الوثائق النهائية الخاصة بك - بدون تخمين، ولا "ثق بي".

2. هل يمكنك تصنيع سرج ليناسب OD أو سمك العزل غير القياسي للأنبوب؟

نعم، هذا أمر روتيني بالنسبة لنا. أنت تقوم بتوفير القطر الخارجي الفعلي للأنبوب (والقطر الخارجي العازل إذا كان السرج موضوعًا على أنبوب معزول)، ونقوم بتشكيل نصف قطر السرج ليتوافق مع هذا البعد الدقيق. هذه ليست لوحة منحنية "تبدو قريبة" - يتم طحن سطح التلامس إلى نصف القطر المحدد، عادةً بزاوية التفاف تتراوح بين 120 درجة و180 درجة اعتمادًا على متطلبات الحمل والتقييد الجانبي. يمكننا أيضًا تمديد ارتفاع السرج لإزالة العزل والكسوة دون أي قطع ميداني.

3. هل تقدمون تقييمات الحمل وحسابات الضغط لمجموعات الدعامات المخصصة؟

قطعاً. يقوم فريقنا الهندسي بشكل روتيني بإجراء فحوصات الحمل الرأسي والدفع الأفقي وفحوصات الضغط المجمعة وفقًا لمعايير ASME B31.1 أو B31.3 أو الكود المختار لمشروعك. سنرسل ورقة حسابية توضح فحص انبعاج عمود الدعامة، وضغط محمل لوحة القاعدة، وقوة اللحام، وشد/قص المسمار حسب الاقتضاء. إذا كان مشروعك يتطلب تحققًا مستقلاً، فليس لدينا أي مشكلة في العمل مع مهندس الطرف الثالث المعين لديك.

4. ما هي معايير اللحام والفحص التي تتبعها لدعامات الفولاذ المقاوم للصدأ؟

يتم تنفيذ جميع اللحامات الحاملة على سروج الدعامات غير القابلة للصدأ بواسطة عمال لحام مؤهلين يتبعون WPS المؤهلين لـ ASME القسم التاسع. المفصل النموذجي بين السرج والدعامة عبارة عن لحام أخدود كامل الاختراق، وأرضية ناعمة عند إصبع القدم. اعتمادًا على مواصفاتك، نقوم بإجراء الصبغة المخترقة (PT) أو التصوير الشعاعي (RT) على اللحامات الحرجة. بعد اللحام، يتم تخليل كل مجموعة مقاومة للصدأ وتخميلها لإزالة الصبغة الحرارية واستعادة طبقة أكسيد الكروم السلبية. يمكنك رؤية الفرق: سطح فضي موحد بدون تغير اللون الأزرق حول منطقة اللحام.

5. هل يمكنني الحصول على دعامة قابلة لتعديل الارتفاع، وما مدى دقة تعديل الارتفاع؟

نعم، نحن نقدم دعامات ملولبة قابلة للتعديل مع ترتيب صامولة القفل، ويتم استخدامها بشكل شائع عند الحاجة إلى إعداد الارتفاع الدقيق أثناء المحاذاة الساخنة أو حيث قد تختلف ارتفاعات الفولاذ الهيكلي. نطاق الضبط النموذجي هو ±25 مم، ويتيح الخيط الدقيق دقة رأسية تبلغ 1-2 مم. بعد الإعداد، يتم تشديد صامولة القفل ولحامها لمنع الحركة أثناء التشغيل. مسار التحميل الكامل ميكانيكي (قص الخيط)، ونقوم بتحجيم الجذع وفقًا لذلك - دون الاعتماد على اللحام المسنن لحمل الحمولة.

6. هل الدعامات المصنوعة من الفولاذ المقاوم للصدأ مناسبة للبيئات الصحية أو البيئات المخصصة للغسيل (الأغذية والأدوية)؟

نعم، وقد قمنا بتسليم العديد من الدفعات لهذه التطبيقات. بالنسبة للمتطلبات الصحية، نقوم بإزالة الأسطح الأفقية المسطحة والشقوق حيثما أمكن ذلك، وننتهي من التجميع إلى حد أدنى من خشونة السطح يبلغ 0.8 ميكرومتر (32 ميكرون)، أو يتم صقله كهربائيًا إذا كان ذلك محددًا. نحن نستخدم أيضًا مركبات مضادة للالتصاق متوافقة مع إدارة الغذاء والدواء (FDA) على الخيوط ونتجنب التلوث الحديدي عن طريق الحفاظ على جميع الأدوات وأسطح العمل مخصصة للصدأ. يمكن أن تتضمن حزمة الوثائق تقارير خشونة السطح وشهادات التنظيف التفصيلية.

7. ما هي الوثائق التي سأتلقاها مع طلبي؟

الشحنة القياسية تشمل:

تقرير فحص الأبعاد الكامل يوضح الأبعاد الفعلية مقابل أبعاد الرسم

EN 10204 3.1 شهادات المواد لجميع الأجزاء المقاومة للصدأ

تقرير مؤشر مديري المشتريات (للتحقق من السبائك)

خريطة اللحام وتقارير تجربة الاقتراب من الموت (PT/RT حسب الاقتضاء)

شهادة التخليل والتخميل

إعلان المطابقة وقائمة التعبئة بالأرقام الحرارية

يمكننا أيضًا توفير كتب بيانات مجمعة وفقًا للتنسيق المحدد لمشروعك. يتضمن حوالي 80% من طلبات دعم الفولاذ المقاوم للصدأ الآن على الأقل MDR أساسي (سجل بيانات الشركة المصنعة).

8. ما هي المهلة الزمنية الواقعية لمجموعة من سروج الدعامات المصنوعة من الفولاذ المقاوم للصدأ المخصصة؟

بالنسبة للكميات من 5 إلى 50 قطعة بأبعاد مخصصة ومواد قياسية 304/316L، فإن المهلة الزمنية النموذجية لدينا هي 20-30 يوم عمل من تاريخ الموافقة على الرسم. قد تمتد الطلبات الكبيرة أو تلك التي تتطلب الفولاذ المقاوم للصدأ على الوجهين إلى 35-45 يومًا. إذا كنت على جدول زمني حرج، فيمكننا مناقشة التعجيل - غالبًا يمكننا تقصير 5-7 أيام عمل عن طريق حجز المواد وتغيير الورديات، لكننا سنكون دائمًا شفافين بشأن ما هو ممكن دون المساس بجودة اللحام أو خطوات الفحص.
