كيف يمكن للدعم الزنبركي المتغير لخطوط الأنابيب تحسين سلامة الأنابيب الصناعية واستقرارها

ملخص المقال:يعد نظام الدعم الموثوق به أمرًا ضروريًا لخطوط الأنابيب الصناعية المعرضة للتمدد الحراري والانكماش والاهتزاز وأحمال التشغيل المتغيرة. أدعم الربيع المتغير لخطوط الأنابيبيوفر حركة رأسية يمكن التحكم فيها مع دعم خط الأنابيب بشكل مستمر. مع خبرة التصنيع المهنية،تيانشونتوفر حلول دعم النوابض المتغيرة القياسية والمخصصة لمحطات الطاقة، ومرافق البتروكيماويات، وأنظمة النفط والغاز، والمصانع الكيماوية، ومشاريع معالجة المياه، وغيرها من التطبيقات الصناعية الصعبة.

جدول المحتويات

1. ما هو دعم الربيع المتغير لخطوط الأنابيب؟
2. لماذا يلزم دعم الزنبرك المتغير في خطوط الأنابيب الصناعية؟
3. كيف يعمل دعم الربيع المتغير؟
4. ما هي المواصفات الفنية الرئيسية؟
5. ما هي المكونات الرئيسية؟
6. ما هي المزايا الرئيسية؟
7. أين يتم استخدام دعم الربيع المتغير؟
8. كيف يجب عليك اختيار دعم الزنبرك المتغير المناسب؟
9. كيف تؤثر جودة التصنيع على الأداء؟
10. كيف يمكن مقارنتها مع دعامات الأنابيب الأخرى؟
11. الأسئلة المتداولة

ما هو دعم الربيع المتغير لخطوط الأنابيب؟

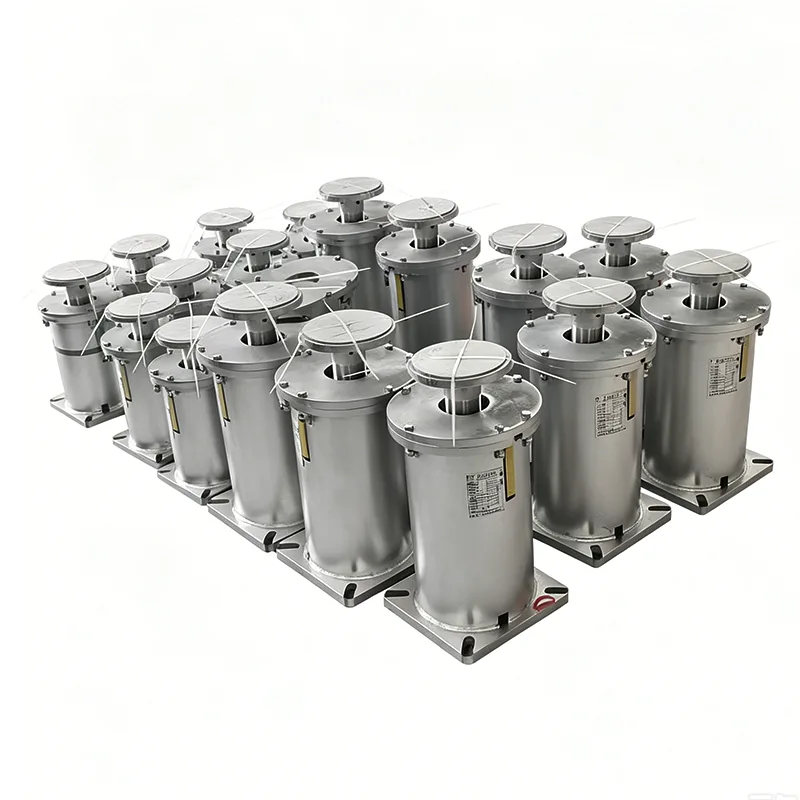

A دعم الربيع المتغير لخطوط الأنابيبعبارة عن دعامة ميكانيكية مرنة مصممة لحمل أحمال خطوط الأنابيب مع السماح بحركة رأسية يمكن التحكم فيها. على عكس الدعم الصلب، الذي يقيد الحركة، يستخدم دعم الزنبرك المتغير خصائص انحراف الزنبرك لاستيعاب التغييرات في موضع خط الأنابيب.

يمكن أن تتحرك الأنابيب الصناعية بشكل ملحوظ عند تغير درجات حرارة التشغيل. قد تتوسع خطوط البخار وأنظمة مياه التغذية وخطوط أنابيب المعالجة وخطوط المكثفات وغيرها من الأنظمة ذات درجة الحرارة العالية أثناء التشغيل وتتقلص بعد إيقاف التشغيل. إذا لم تتم إدارة هذه الحركة بشكل صحيح، فيمكن نقل القوى المفرطة إلى الأنابيب والصمامات والشفاه وفوهات المعدات والوصلات الهيكلية.

يساعد دعم الزنبرك المختار بشكل صحيح على توزيع هذه القوى مع الحفاظ على حمل داعم يمكن التنبؤ به. تشتمل مجموعة منتجات Tianshun على تكوينات قياسية ومخصصة مصممة لسعات تحميل مختلفة، ومتطلبات السفر، وظروف التثبيت، والبيئات الصناعية.

لماذا يلزم دعم الزنبرك المتغير في خطوط الأنابيب الصناعية؟

لا يقتصر دعم خطوط الأنابيب على مجرد تثبيت الأنبوب في مكانه. يجب أن يستوعب نظام الدعم المصمم بشكل صحيح الوزن والحركة الحرارية والاهتزاز وظروف التشغيل دون خلق إجهاد ثانوي مفرط.

تعد دعامات الزنبرك المتغيرة مفيدة بشكل خاص عندما يحتاج خط الأنابيب إلى تعويض الإزاحة الرأسية ولكنه لا يتطلب تباين الحمل المنخفض للغاية المرتبط بدعم الزنبرك الثابت.

• تعويض التمدد الحراري:يسمح بحركة رأسية يمكن التحكم فيها مع تغير درجة حرارة خط الأنابيب.
• توزيع الحمل:يوفر الدعم المستمر لخطوط الأنابيب والمكونات المرتبطة بها.
• الحد من التوتر:يساعد على تقليل القوى المفرطة المنقولة إلى المعدات المتصلة.
• إدارة الاهتزاز:يوفر آلية دعم مرنة لتشغيل أنظمة الأنابيب.
• حماية المعدات:يساعد على تقليل مخاطر التحميل الزائد عند نقاط الاتصال الحساسة.
• مرونة التثبيت:يمكن اختيار تكوينات مختلفة وفقًا لمتطلبات المشروع.

بالنسبة للمشاريع الهندسية، يجب دائمًا اختيار الدعم بناءً على الوزن الفعلي لخط الأنابيب، والحركة، ودرجة حرارة التشغيل، وموضع التثبيت، والظروف الهيكلية بدلاً من مجرد اختيار الدعم بناءً على قطر الأنبوب.

كيف يعمل دعم الربيع المتغير؟

يعتمد مبدأ تشغيل دعامة الزنبرك المتغير على العلاقة بين انحراف الزنبرك والحمل المطبق. من الناحية العملية، يولد الزنبرك قوة داعمة تتغير مع تحرك خط الأنابيب عموديًا.

عندما يتحرك خط الأنابيب إلى الأسفل، يتم ضغط الزنبرك بشكل أكبر وتزداد القوة الداعمة. عندما يتحرك خط الأنابيب للأعلى، يقل ضغط الزنبرك وتقل القوة الداعمة بالتبعية. يسمح هذا التغيير المتحكم به للدعم بمتابعة حركة خط الأنابيب مع الاستمرار في حمل الحمولة.

ولذلك فإن الفرق بين الحمل البارد والحمل الساخن يعد أحد الاعتبارات المهمة أثناء التصميم الهندسي. يجب أن تتم معايرة الدعم بشكل صحيح بحيث تظل حالة التشغيل الخاصة به ضمن نطاق تباين الحمل والسفر المسموح به.

بالنسبة للتطبيقات التي يكون فيها الإزاحة الرأسية معتدلة ودرجة معينة من تباين الحمل مقبولة، يمكن أن يوفر دعم الزنبرك المتغير توازنًا فعالاً بين الأداء والبساطة الهيكلية وسهولة التركيب والتكلفة.

ما هي المواصفات الفنية الرئيسية؟

تتطلب مشاريع خطوط الأنابيب المختلفة قدرات زنبركية مختلفة ونطاقات حركة. وفقًا لمعلومات المنتج المقدمة من Tianshun، يمكن لتكوينات دعم الزنبرك المتغيرة أن تغطي نطاقًا واسعًا من ظروف التشغيل الصناعية.

يجب التعامل مع هذه القيم كمراجع لاختيار المنتج بدلاً من اعتبارها حدود تصميم عالمية. يجب تأكيد المواصفات النهائية وفقًا للشروط الهندسية الفعلية والوثائق الفنية للشركة المصنعة.

ما هي المكونات الرئيسية؟

يتكون دعم الزنبرك المتغير من عدة مكونات منسقة. يساهم كل جزء في القدرة على التحمل، أو استقرار التثبيت، أو الرؤية التشغيلية، أو حماية البيئة.

• ربيع حلزوني:المكون المرن الأساسي، مصنوع من الفولاذ الزنبركي ويتم معالجته لتحقيق أداء ميكانيكي مستقر.
• لوحات التوصيل العلوية والسفلية:قم بتوصيل الدعم بهيكل خط الأنابيب والهيكل الداعم.
• مؤشر الحمل:يساعد على تحديد حمل الزنبرك وظروف الإزاحة أثناء التركيب والتشغيل.
• آلية القفل:يؤمن مجموعة الزنبرك أثناء النقل والتركيب والتشغيل.
• السكن الواقي:يساعد على حماية الربيع من الغبار والرطوبة ومياه الأمطار والتعرض البيئي المسبب للتآكل.

إن الجمع بين هذه المكونات يجعل النظام مناسبًا للخدمة الصناعية طويلة المدى حيث يكون أداء الدعم المستقر أمرًا مهمًا.

ما هي المزايا الرئيسية؟

يمكن أن يساهم اختيار دعم الزنبرك الصحيح بشكل كبير في موثوقية نظام الأنابيب. بالمقارنة مع الدعامات الصلبة التقليدية، توفر تصميمات النوابض المتغيرة قدرة حركة إضافية مع الحفاظ على سهولة التركيب والصيانة نسبيًا.

تباين الحمل المتحكم فيه

يحد دعم الزنبرك المتغير المصمم بشكل صحيح من التغير في قوة الدعم أثناء تحرك خط الأنابيب. تحدد معلومات المنتج القياسية لشركة Tianshun تباين الحمل بنسبة تصل إلى 25%.

خيارات تحميل وسفر متعددة

تعمل أحجام النوابض ونطاقات السفر المختلفة على تسهيل مطابقة الدعم لحركة خطوط الأنابيب المحددة ومتطلبات التحميل.

معايرة التحميل المسبق

يمكن ضبط دعامات الزنبرك مسبقًا وفقًا لمتطلبات المشروع المحددة، مما يساعد على تبسيط عملية التركيب والتشغيل في موقع العمل.

البناء القابل للتكيف

يمكن تحديد تكوينات ومواد مختلفة لبيئات التثبيت المختلفة، وقيود المساحة، وظروف الخدمة.

راحة الصيانة

يمكن أن يؤدي البناء المعياري إلى تبسيط عملية استبدال المكونات وصيانتها عندما تكون الخدمة مطلوبة أثناء دورة حياة المعدات.

أين يتم استخدام دعم الربيع المتغير؟

هذه التقنية مناسبة لأنظمة الأنابيب الصناعية حيث تحدث حركة رأسية بسبب اختلاف درجات الحرارة أو ظروف التشغيل أو اهتزاز المعدات.

• خطوط الأنابيب البخارية لمحطة الطاقة الحرارية
• خطوط أنابيب مياه التغذية والمكثفات
• خطوط أنابيب معالجة البتروكيماويات
• مبادل حراري يربط خطوط الأنابيب
• محطات ضغط النفط والغاز
• غرف صمامات خطوط أنابيب الغاز الطبيعي
• شبكات التدفئة المناطقية
• مرافق معالجة المياه ومياه الصرف الصحي
• أنابيب السفن والمنصات البحرية
• أنظمة المعالجة الكيميائية والصيدلانية

في مرافق توليد الطاقة والبتروكيماويات، على سبيل المثال، قد تتعرض خطوط الأنابيب لدورات تسخين وتبريد متكررة. يمكن للدعم الزنبركي المتغير المحدد بشكل صحيح أن يستوعب الإزاحة الرأسية الناتجة مع المساعدة في الحفاظ على توزيع الضغط المقصود في جميع أنحاء نظام الأنابيب.

كيف يجب عليك اختيار دعم الزنبرك المتغير المناسب؟

يعد الاختيار الصحيح أحد أهم الخطوات في هندسة دعم الزنبرك. يجب اختيار الدعامة وفقًا لظروف التشغيل الفعلية بدلاً من الحجم الاسمي للأنبوب فقط.

1. تحديد حمل التشغيل:حساب وزن خط الأنابيب، والعزل، والصمامات، والتجهيزات، ووزن السوائل، والمكونات المدعومة الأخرى.
2. تحديد الحركة العمودية:حدد الإزاحة المتوقعة للأعلى أو للأسفل بين ظروف التبريد والتشغيل.
3. التحقق من اختلاف الحمل:تحديد ما إذا كان تباين الحمل المسموح به مناسبًا للمعدات المتصلة وتصميم ضغط الأنابيب.
4. تقييم مساحة التثبيت:حدد التكوين المناسب بناءً على تصريح الهيكل والصيانة المتاح.
5. مراعاة الظروف البيئية:حدد السكن المناسب والمعالجة السطحية للرطوبة والتآكل ودرجة الحرارة والتعرض الخارجي.
6. تأكيد اتجاه التثبيت:تحقق مما إذا كان الدعم يحتاج إلى استيعاب الحركة الصعودية أو الهبوطية.
7. مراجعة المعايير الهندسية:تأكد من أن الدعم المحدد متوافق مع مواصفات المشروع المعمول بها ومتطلبات تصميم الأنابيب.

بالنسبة للمشاريع المعقدة، يمكن للمهندسين توفير حمل خط الأنابيب، ودرجة حرارة التشغيل، والإزاحة المتوقعة، ومساحة التثبيت، وغيرها من المعلمات الرئيسية للمورد. يمكن للشركة المصنعة بعد ذلك أن توصي بالنموذج والتكوين المناسبين.

كيف تؤثر جودة التصنيع على الأداء؟

يعتمد أداء دعم الزنبرك بشكل كبير على اتساق الزنبرك، ودقة الأبعاد، ومعايرة الحمل، وجودة المواد، والتجميع النهائي. ولذلك ترتبط جودة التصنيع ارتباطًا مباشرًا بموثوقية خطوط الأنابيب على المدى الطويل.

أبلغت Tianshun عن منهج مراقبة الجودة للعملية الكاملة والذي يغطي فحص المواد الخام، وإنتاج الزنبرك CNC، واختبار أداء الزنبرك، وفحص التجميع النهائي، والفحص النهائي قبل التسليم. تشمل مرافق التصنيع الخاصة بها آلات اللف الزنبركي CNC، ومعدات اختبار الزنبرك، ومقاييس الطيف، وأدوات الاختبار غير المدمرة.

وفقًا لمعلومات المنتج، يخضع كل زنبرك لاختبارات ضغط وحمل متعددة للتحقق من الأداء المستقر قبل التجميع. نظام إدارة الجودة الخاص بالشركة حاصل على شهادة ISO 9001:2015، بينما تتوافق منتجاتها مع المعايير الدولية بما في ذلك متطلبات CE وAPI.

تعد إجراءات مراقبة الجودة هذه ذات أهمية خاصة للمشاريع الصناعية حيث قد تظل دعامات الزنبرك في الخدمة لسنوات عديدة في ظل الدورات الحرارية المتكررة.

كيف يمكن مقارنتها مع دعامات الأنابيب الأخرى؟

توضح هذه المقارنة سبب عدم وجود دعم عالمي "أفضل" للأنابيب. يكون الدعم الزنبركي المتغير جذابًا بشكل خاص عندما يواجه خط الأنابيب إزاحة رأسية معتدلة ويكون التغيير المتحكم فيه في حمل الدعم مقبولاً.

الأسئلة المتداولة

1. ما هي الوظيفة الرئيسية للدعم الربيعي المتغير لخطوط الأنابيب؟

وتتمثل وظيفتها الرئيسية في دعم وزن خط الأنابيب مع السماح بالتحكم في الحركة الرأسية الناتجة عن التمدد الحراري أو الانكماش أو ظروف التشغيل المتغيرة.

2. ما هو الفرق بين دعم الزنبرك المتغير ودعم الزنبرك الثابت؟

يغير دعم الزنبرك المتغير قوته الداعمة مع انحراف الزنبرك. تم تصميم دعم الزنبرك الثابت للحفاظ على قوة دعم أكثر اتساقًا خلال نطاق السفر المحدد. تعتبر دعامات الزنبرك المتغيرة مناسبة بشكل عام عندما يكون التغير المعتدل في الحمل مقبولاً.

3. ما هي المعلومات المطلوبة لاختيار دعم الربيع؟

تشمل المعلمات المهمة حمل التشغيل، والحمل البارد، والحمل الساخن، والإزاحة الرأسية، واتجاه الحركة، ودرجة حرارة التشغيل، ومساحة التثبيت، وتكوين الأنابيب، والظروف البيئية.

4. ما هي نطاقات السفر المتوفرة؟

تتضمن خيارات المنتج النموذجية 30 مم، 60 مم، 90 مم، 120 مم، و180 مم. يجب تحديد السفر المناسب وفقًا لحركة خط الأنابيب الفعلية المحسوبة.

5. هل يمكن تخصيص دعامات الزنبرك المتغيرة؟

نعم. يمكن تطوير حلول مخصصة لمتطلبات الحمل الخاصة، وظروف الإزاحة، ومساحات التثبيت المقيدة، والمواد، والمعالجات السطحية، والمتطلبات الأخرى الخاصة بالمشروع.

6. كيف يمكنني تحديد ما إذا كنت بحاجة إلى دعم زنبركي متغير أو ثابت؟

يجب أن يستند القرار إلى حركة خطوط الأنابيب، والاختلاف المسموح به في أحمال الدعم، وحساسية المعدات المتصلة، وتحليل الضغط، ومواصفات المشروع. بالنسبة لأنظمة الأنابيب المهمة، يجب تأكيد الاختيار من خلال الحسابات الهندسية والمراجعة الفنية المهنية.

خاتمة

يعد نظام الدعم المصمم جيدًا أمرًا أساسيًا للتشغيل الآمن والموثوق للأنابيب الصناعية. من خلال الجمع بين دعم الحمل المرن والحركة الرأسية المتحكم فيها، أدعم الربيع المتغير لخطوط الأنابيبيمكن أن يساعد في إدارة الإزاحة الحرارية، وتوزيع أحمال خطوط الأنابيب، وتقليل الضغط الزائد، وحماية المعدات المتصلة. بالنسبة للمشاريع التي تتطلب حلولًا قياسية أو مخصصة، تقدم Tianshun دعامات زنبركية متغيرة مع تكوينات متعددة للحمل والسفر، ومراقبة جودة التصنيع، والمساعدة في الاختيار الفني، ودعم ما بعد البيع. إذا كنت تخطط لمشروع خط أنابيب جديد أو ترقية نظام الدعم الحالي،اتصل بنامع متطلبات الحمل والإزاحة ودرجة الحرارة والتركيب الخاصة بك لمناقشة حل دعم الزنبرك المتغير المناسب لتطبيقك.
