عندما يجب أن تستوعب الأنابيب الصناعية التمدد الحراري مع مقاومة أحمال الصدمات المفاجئة،تيانشونيوفرأجهزة الإزالة الهيدروليكية لتقييد الأنابيبمصمم للمساعدة في الحفاظ على استقرار النظام في ظل ظروف التشغيل الصعبة. تسمح هذه الأجهزة الحساسة للسرعة بحركة الأنابيب تدريجيًا أثناء التشغيل العادي وتوفر تقييدًا ديناميكيًا عندما يهدد الإزاحة السريعة سلامة الأنابيب.
تعتبر أجهزة المنع الهيدروليكية من أجهزة التقييد الديناميكية الأساسية في محطات توليد الطاقة، ومنشآت البتروكيماويات، ومصافي النفط، وغيرها من المنشآت الصناعية حيث تواجه أنظمة الأنابيب قوى زلزالية، ومطرقة مائية، وعابرين في الضغط، واضطرابات متعلقة بالمعدات. وعلى عكس القيود الصلبة التقليدية، فإنها تستوعب الحركة الحرارية البطيئة بينما تقاوم الإزاحة المفاجئة عالية السرعة. تشرح هذه المقالة مبادئ التشغيل والمكونات الرئيسية والاعتبارات الهندسية والتطبيقات ومتطلبات الصيانة. كما أنه يوضح كيفية اختيار المعدات المناسبة لمشاريع تقييد الأنابيب المحددة وكيف يمكن لشركة Tianshun دعم متطلبات الأنابيب الصناعية.
أجهزة الصد الهيدروليكية عبارة عن أجهزة ميكانيكية هيدروليكية متخصصة تحد من الحركة السريعة في أنظمة الأنابيب مع السماح بحركة غير مقيدة نسبيًا بسرعات منخفضة. إنها ذات قيمة خاصة في التركيبات التي تتمدد فيها الأنابيب أو تتقلص أو تتحرك أثناء دورات التشغيل العادية ولكن يجب أن تظل خاضعة للتحكم أثناء الأحداث الديناميكية غير المتوقعة.
يحتوي المقبض الهيدروليكي النموذجي على أسطوانة، ومكبس، وقضيب المكبس، والسائل الهيدروليكي، وآلية التحكم في التدفق الداخلي، والأختام، والوصلات النهائية. عندما يتحرك الأنبوب ببطء بسبب تغيرات درجة الحرارة، يتدفق السائل الهيدروليكي عبر ممرات معايرة، مما يسمح للمكبس بالتحرك. عندما تتجاوز الحركة سرعة التنشيط المحددة للجهاز، تزيد المقاومة الهيدروليكية بشكل كبير، مما يساعد على تقييد الأنبوب.
تعمل المصدات الهيدروليكية عمومًا جنبًا إلى جنب مع الدعامات الحاملة بدلاً من استبدالها. تحمل الشماعات الزنبركية، والأحذية الأنبوبية، وغيرها من الدعامات وزن الأنبوب وتستوعب الحركة الطبيعية، بينما توفر المصدات تقييدًا ضد الأحمال الديناميكية المحددة.
للحصول على تفاصيل خاصة بالمشروع، قم بمراجعة معلومات منتج Tianshun's Hydraulic Snubbers لتقييد الأنابيب.
يعتمد مبدأ التشغيل على العلاقة بين سرعة المكبس والمقاومة الهيدروليكية. يستجيب الجهاز بشكل مختلف للإزاحة التدريجية والحركة المفاجئة، مما يساعد أنظمة الأنابيب على البقاء مرنة أثناء التشغيل العادي دون التضحية بالقيود الديناميكية.
تواجه الأنابيب الصناعية تغيرات في الأبعاد مع ارتفاع وانخفاض درجات حرارة التشغيل. أثناء الحركة البطيئة بما فيه الكفاية، يسمح المقبض للمكبس بالتحرك عبر الأسطوانة بمقاومة محدودة. وهذا يساعد على منع التقييد غير الضروري للتمدد الحراري والانكماش.
خلال حدث زلزالي، أو مطرقة مائية، أو رحلة توربينية، أو ما شابه ذلك، يمكن أن ترتفع سرعة الأنابيب بسرعة. تعمل الآلية الهيدروليكية الداخلية لجهاز المصد على تقييد تدفق السوائل عند الوصول إلى شروط التنشيط المحددة.
زيادة المقاومة الهيدروليكية تجعل حركة المكبس أكثر صعوبة إلى حد كبير. يقوم الجهاز بعد ذلك بنقل قوة التقييد الناتجة من خلال وصلاته المتصاعدة إلى الهيكل الداعم، مما يساعد على الحد من إزاحة الأنابيب المفرطة.
بمجرد أن يهدأ العابر، يمكن للآلية العودة إلى سلوكها الطبيعي الذي يسمح بالحركة، اعتمادًا على التصميم. يعد الحجم الصحيح والتركيب والصيانة أمرًا مهمًا لضمان استجابة جهاز snubber على النحو المنشود طوال فترة خدمته.
توفر المصدات الهيدروليكية المحددة بشكل صحيح العديد من المزايا الهندسية لأنظمة الأنابيب الصناعية.
أحد القيود المهمة هو أن أجهزة الطرد الهيدروليكية ليست حلولاً شاملة لكل مشكلة اهتزاز. وتعتمد ملاءمتها على خصائص الحركة، ونطاق التردد، وحالات التحميل، ومتطلبات الأداء لنظام الأنابيب. قد يتطلب الاهتزاز ذو السعة المنخفضة والتردد العالي أسلوبًا مختلفًا أو مكملاً للتحكم في الاهتزاز.
كثيرًا ما يتم أخذ المصدات الهيدروليكية في الاعتبار بالنسبة لشبكات الأنابيب الحرجة حيث يمكن أن يؤثر الإزاحة المفاجئة على استمرارية التشغيل أو سلامة المعدات أو سلامة المصنع.
قد تتعرض خطوط البخار الرئيسية وأنابيب مياه التغذية والدوائر الأخرى عالية الطاقة لأحمال ديناميكية أثناء رحلات المعدات أو حالات الضغط العابرة أو الأحداث الزلزالية. تساعد أجهزة Snubbers على تقييد الحركة عندما تتطلب ظروف التصميم ذلك.
قد تتعرض أنابيب العمليات المتصلة بالمضخات والضواغط والأفران ومعدات الضغط للتغيرات السريعة في ظروف التشغيل. يمكن للقيود المصممة بشكل صحيح أن تساعد في التحكم في الأحمال العابرة وحماية الاتصالات الضعيفة.
قد تتطلب أنظمة الأنابيب المتعلقة بالسلامة أداء تقييدًا موثقًا بعناية، وتأهيلًا بيئيًا، وتقييمًا زلزاليًا. يجب أن يتبع الاختيار قواعد المشروع المعمول بها ومتطلبات التأهيل بدلاً من الاعتماد على الأوصاف العامة للمنتج وحده.
قد تتطلب معالجة الغاز ومرافق الغاز الطبيعي المسال وخطوط نقل الضغط العالي ترتيبات دعم متخصصة لاستيعاب حركة التشغيل مع التحكم في الأحداث الديناميكية المحددة.
يمكن أن تكون وصلات تمدد المنفاخ المعدنية والمكونات المماثلة حساسة للإزاحة المفرطة أو التحميل الخارجي. قد تساعد المصدات الموضوعة بشكل صحيح في الحد من الحركة أثناء الظروف العابرة المحددة، بشرط أن يتم تصميم ترتيب التقييد الكامل لأحمال الوصلات والأنابيب.
يعتمد أداء المصد الهيدروليكي على العديد من معلمات التصميم المترابطة. يلخص الجدول التالي القيم التمثيلية المنشورة في معلومات منتج Tianshun. يجب تأكيد المتطلبات الفعلية للنموذج والمشروع المحدد.
| المعلمة | النطاق التمثيلي أو الخيار | الاعتبارات الهندسية |
|---|---|---|
| سعة التحميل | ما يقرب من 5 كيلو نيوتن إلى 500 كيلو نيوتن وما فوق للوحدات المخصصة | يجب أن يستوعب قوى التقييد المحسوبة وحالات التحميل المحددة. |
| السكتة الدماغية القياسية | 100، 150، 200، 300، و 500 ملم | يجب أن يغطي الإزاحة الحرارية المتوقعة وتفاوتات التثبيت. |
| سرعة التنشيط | عادة 5-50 مم/ثانية، وفقًا للمواصفات | يجب التمييز بين حركة الأنابيب العادية والظروف الديناميكية التي تتطلب ضبط النفس. |
| درجة حرارة التشغيل القياسية | حوالي -40 درجة مئوية إلى +120 درجة مئوية | تحقق من ملاءمة السوائل والأختام والمواد في درجات حرارة الخدمة الفعلية. |
| مادة الاسطوانة | خيارات الصلب الكربوني أو سبائك الصلب | يعتمد الاختيار على الأحمال والبيئة ومواصفات المشروع. |

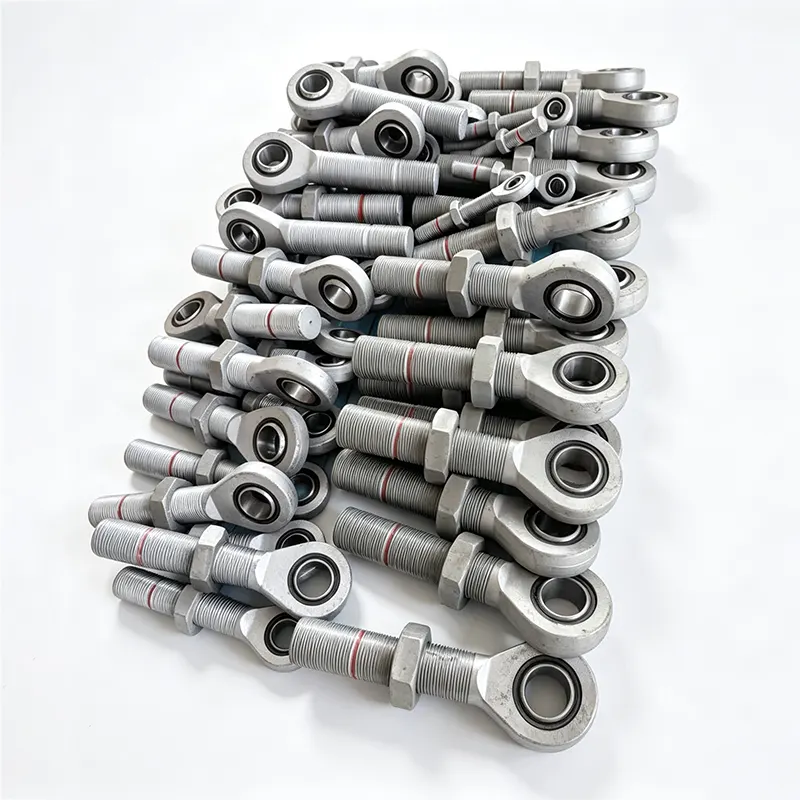

| إنهاء الاتصالات | خيارات عين القضيب، والمشبك، والمفصل الكروي، والخيوط الملولبة | يجب أن يتطابق مع الارتباط الهيكلي واتجاه الحركة المسموح به. |
| اختبار | اختبار وظيفي، والضغط، والتسرب على النحو المحدد | تأكيد سجلات التفتيش والوثائق المطلوبة قبل القبول. |
تعتبر هذه القيم معلومات إرشادية عن المنتج، وليست بديلاً لورقة بيانات معتمدة أو حساب خاص بالمشروع. بالنسبة للخدمات النووية أو خدمات درجات الحرارة المرتفعة أو غيرها من الخدمات الحيوية، قم بتأكيد متطلبات التأهيل المطبقة مباشرة مع الشركة المصنعة.
يتطلب اختيار المصد الهيدروليكي التنسيق بين تحليل إجهاد الأنابيب، وتصميم الدعم، وواجهات المعدات، وظروف الموقع. الشراء على أساس قطر الأنبوب الاسمي وحده لا يكفي.
حدد ما إذا كان يجب أن يعالج نظام التقييد التحميل الزلزالي، أو المطرقة المائية، أو تفريغ صمام الأمان، أو رحلات المعدات، أو الحركة الناجمة عن الرياح، أو أي عابر آخر. تحدد حالة الحمل الحاكمة أداء التقييد المطلوب.
استخدم تحليل إجهاد الأنابيب المعتمد لتحديد القوى المطلوبة في الشد والضغط. تحقق من تصنيف المصد، وقوة المرفقات، والفولاذ الهيكلي، واللحامات، ومكونات الأنابيب المتصلة كجزء من مسار التحميل الكامل.
حدد الانتقال الحراري المتوقع من الساخن إلى البارد، وموضع التثبيت، والإزاحة المحتملة في ظل ظروف التشغيل المعمول بها. تساعد السكتة الدماغية المناسبة على منع التلامس غير المرغوب فيه في نهاية السفر والتداخل مع حركة الأنابيب العادية.
يجب أن تكون سرعة التنشيط مناسبة للنطاق المتوقع للحركة الطبيعية والأحداث الديناميكية التي تتطلب ضبط النفس. يمكن أن تؤدي المعايرة غير الصحيحة إلى مقاومة غير مرغوب فيها أثناء التشغيل الروتيني أو استجابة غير كافية أثناء فترة عابرة.
قم بمراجعة درجات الحرارة المحيطة ودرجات حرارة الأنابيب والتعرض للتآكل والرطوبة وتوافق السوائل وأي متطلبات بيئية خاصة. قد تحتاج التطبيقات المتخصصة إلى مواد محسنة، أو أختام، أو طبقات حماية، أو اختبار تأهيل.
التعرف على رموز التصميم الحاكمة ومواصفات المشروع. اعتمادًا على التطبيق، قد تتضمن هذه المتطلبات ذات الصلة من ASME B31.1، أو ASME B31.3، أو معايير MSS، أو مواصفات الخدمة النووية. قم بتأكيد الإصدارات الدقيقة وقابلية التطبيق ونطاق التأهيل المطلوب مع المهندس المسؤول.
للحصول على معلومات إضافية حول معدات الدعم التكميلية، استكشف دعامات الزنبرك الثابتة من Tianshun وراجع كيف يمكن للمكونات المحددة أن تعمل معًا في نظام دعم الأنابيب المنسق.
حتى المصد الهيدروليكي الذي تم اختياره بشكل صحيح يمكن أن يكون أداءه سيئًا إذا تم تركيبه بشكل غير صحيح أو تمت صيانته بشكل غير مناسب. يجب أن يتبع التثبيت والفحص تعليمات الشركة المصنعة ووثائق المشروع المعتمدة.
يجب أن يأخذ الفحص في الاعتبار تسرب السائل الهيدروليكي، والتآكل، وتلف قضيب المكبس، والوصلات غير المستقرة، والأختام التالفة، والإزاحة غير الطبيعية، والأدلة على التداخل الميكانيكي. يجب تقييم أي حالة غير عادية وفقًا لتعليمات الخدمة الخاصة بالشركة المصنعة.
يجب أن تعكس فترات التفتيش وجداول الإصلاح دليل المعدات وبيئة التشغيل وتاريخ الأحداث ومتطلبات المشروع. تشير إرشادات Tianshun المنشورة إلى إجراء عمليات فحص على فترات تتراوح ما بين ثلاث إلى خمس سنوات تقريبًا وإمكانية الإصلاح الشامل لمدة عشر سنوات تقريبًا في ظل ظروف الخدمة العادية؛ وينبغي التعامل مع هذه المبادئ على أنها توجيهات عامة وليست متطلبات عالمية. قد تتطلب التطبيقات الهامة للسلامة جدولًا زمنيًا مختلفًا.
بعد وقوع حدث زلزالي كبير أو أي حدث عابر آخر على أساس التصميم، قم بفحص نظام التقييد وفقًا لإجراءات الموقع المعمول بها قبل إعادة المعدات المتضررة إلى الخدمة.
الغرض الأساسي منها هو السماح بحركة الأنابيب البطيئة أثناء ظروف التشغيل العادية مع تقييد الإزاحة السريعة الناتجة عن أحداث ديناميكية محددة. ويساعد ذلك في التحكم في الأحمال المنقولة إلى الأنابيب والمعدات المتصلة والهياكل الداعمة.
تدعم الشماعة الزنبركية وزن الأنبوب بينما تستوعب الحركة الحرارية. يوفر المصد الهيدروليكي في المقام الأول تقييدًا ديناميكيًا ولا يحل عمومًا محل وظيفة حمل الدعم. يمكن استخدام كلاهما في نفس نظام الأنابيب لأغراض هندسية مختلفة.
ابدأ بتحليل إجهاد الأنابيب المعتمد وحدد حالات الحمل الديناميكي الحاكمة. يجب أن يأخذ الاختيار في الاعتبار قوى التقييد، وقدرة التوتر والضغط، والسكتة الدماغية، والأحمال المتصاعدة، وقوة نظام المرفقات الكامل.
تدعم العديد من المصدات الهيدروليكية التثبيت الأفقي أو الرأسي أو المائل، لكن الاتجاه المسموح به يعتمد على التصميم. تأكد من تعليمات الشركة المصنعة وتكوين التركيب وأي قيود خاصة بالمشروع قبل التثبيت.
نعم. يجب أن يشمل الفحص التسرب والتآكل وحالة القضيب والوصلات والأداء الوظيفي حسب الاقتضاء. يجب أن يتبع الجدول الزمني للفحص والإصلاح إرشادات الشركة المصنعة ومتطلبات التشغيل الخاصة بالتركيب.
لا، فهي تهدف في المقام الأول إلى تقييد الحركة السريعة والأحمال المؤقتة المحددة. قد يتطلب الاهتزاز المستمر منخفض السعة وعالي التردد تحليلًا إضافيًا وإجراءات أخرى للتحكم في الاهتزاز.
توفير سعة الحمولة المطلوبة، والسكتة الدماغية، ودرجات الحرارة المحيطة والتشغيل، وسرعة التنشيط، واتجاه التركيب، والوصلات النهائية، وضغط الأنابيب أو رسومات الدعم، والظروف البيئية، ومعايير المشروع المعمول بها. تساعد هذه التفاصيل الشركة المصنعة على تقييم التكوين المناسب.
تلعب المصدات الهيدروليكية لتقييد الأنابيب دورًا مهمًا في أنظمة الأنابيب الصناعية التي يجب أن تستوعب الحركة الحرارية الروتينية مع مقاومة القوى الديناميكية المفاجئة. يعتمد الاختيار الصحيح على الأحمال المحسوبة، ومتطلبات الشوط، وخصائص التنشيط، وتفاصيل التثبيت، وتوافق المواد، ومعايير التصميم والتأهيل المعمول بها. يساعد دمج المصدات مع دعامات الأنابيب المناسبة ومكونات التوسيع في إنشاء نظام تقييد منسق بدلاً من الاعتماد على جهاز واحد لحل كل مشكلة في الحركة.
تدعم شركة Tianshun مشاريع الأنابيب الصناعية من خلال حلول المصدات الهيدروليكية ومنتجات دعم خطوط الأنابيب ذات الصلة. إذا كنت تخطط لتركيب جديد، أو ترقية نظام تقييد موجود، أو الحصول على معدات مخصصة لظروف التشغيل الصعبة، فقم بإعداد متطلباتك الفنية واتصل بنالمناقشة التكوينات المناسبة والاعتبارات الهندسية وخيارات عروض الأسعار الخاصة بالمشروع.
