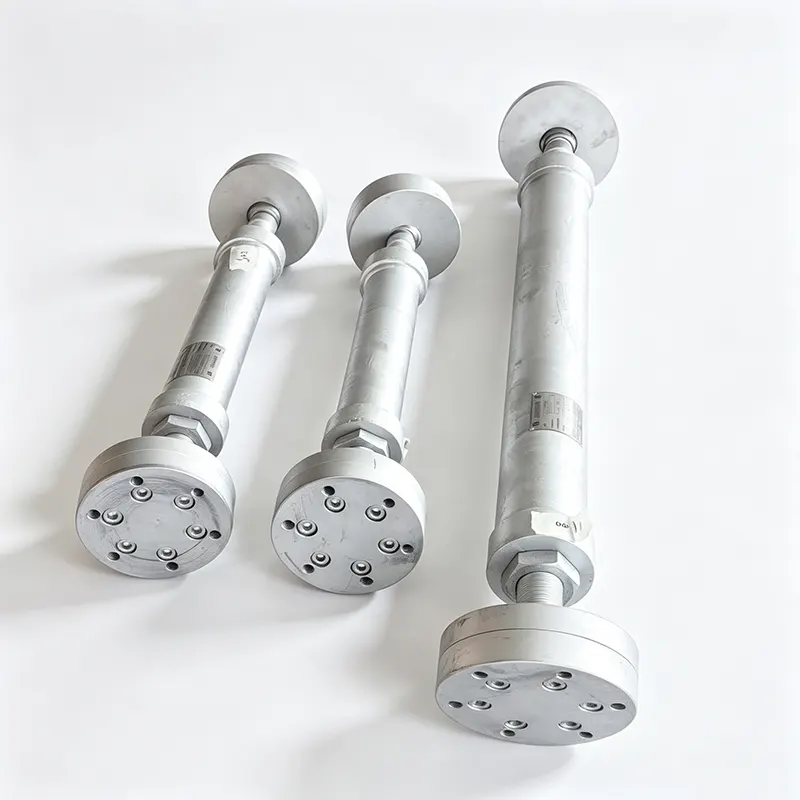

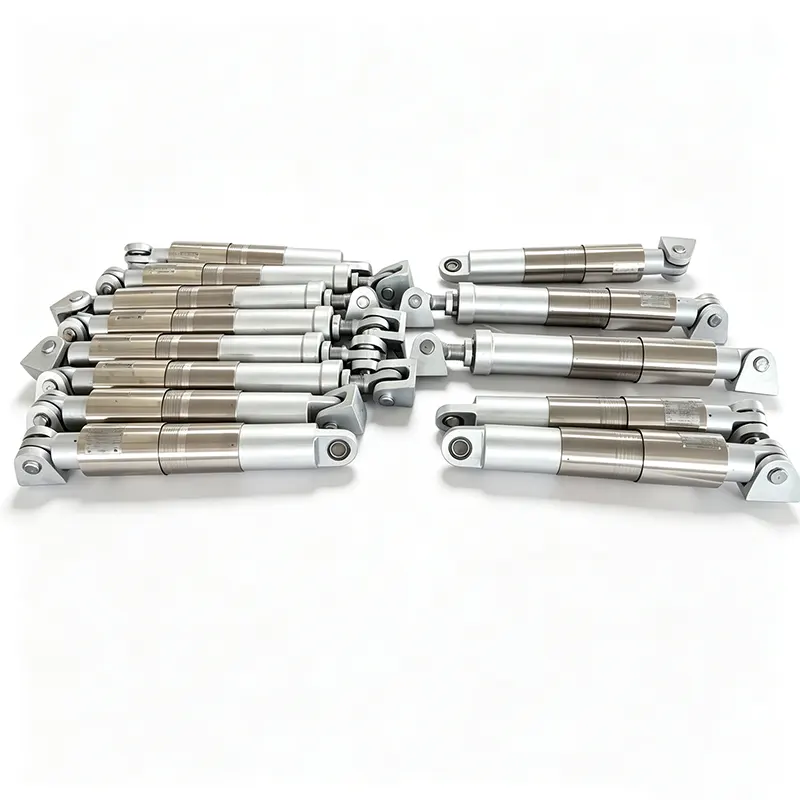

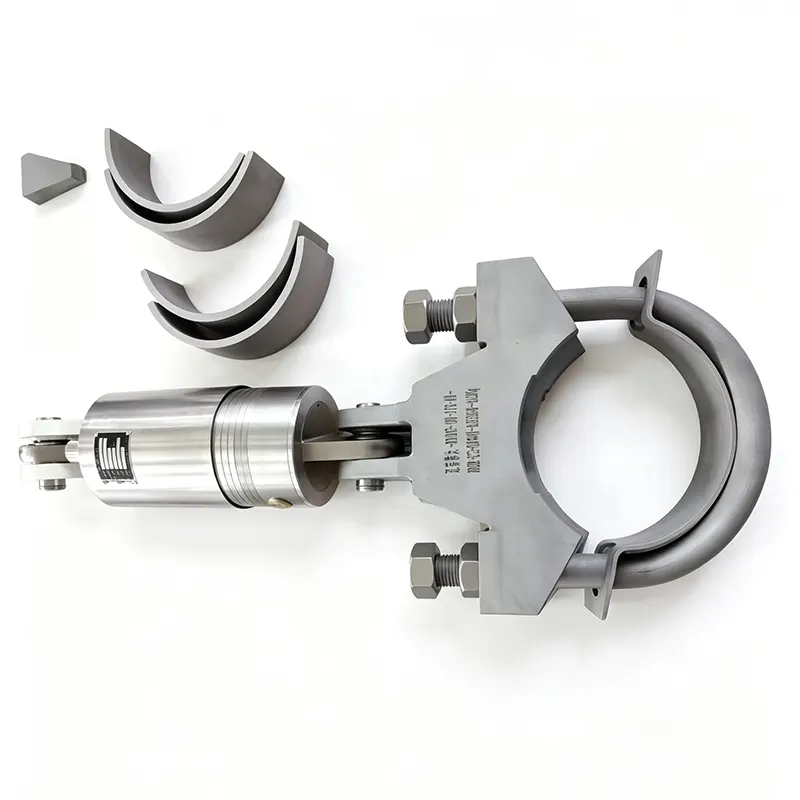

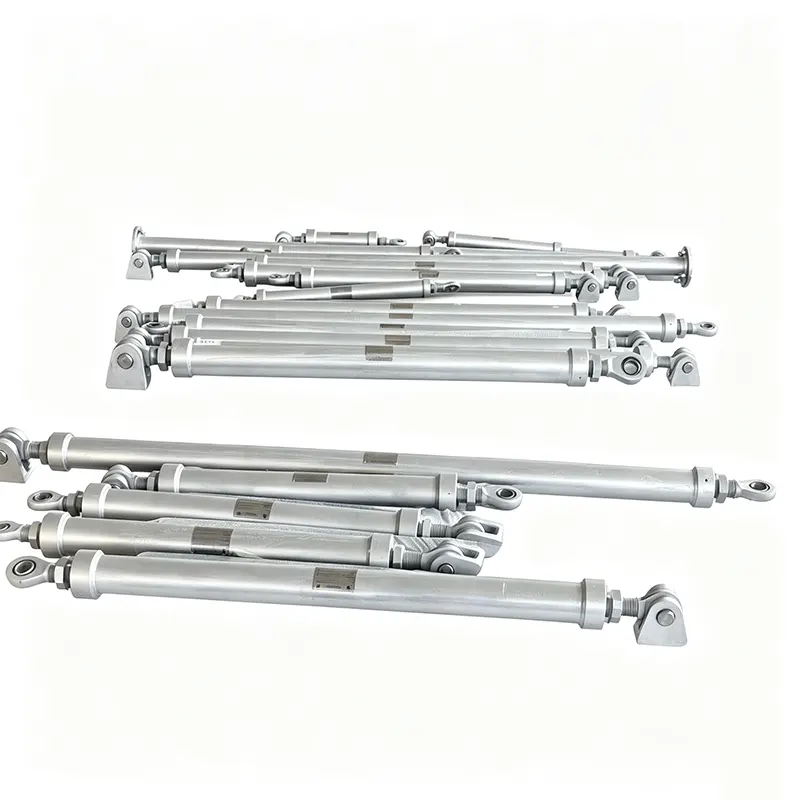

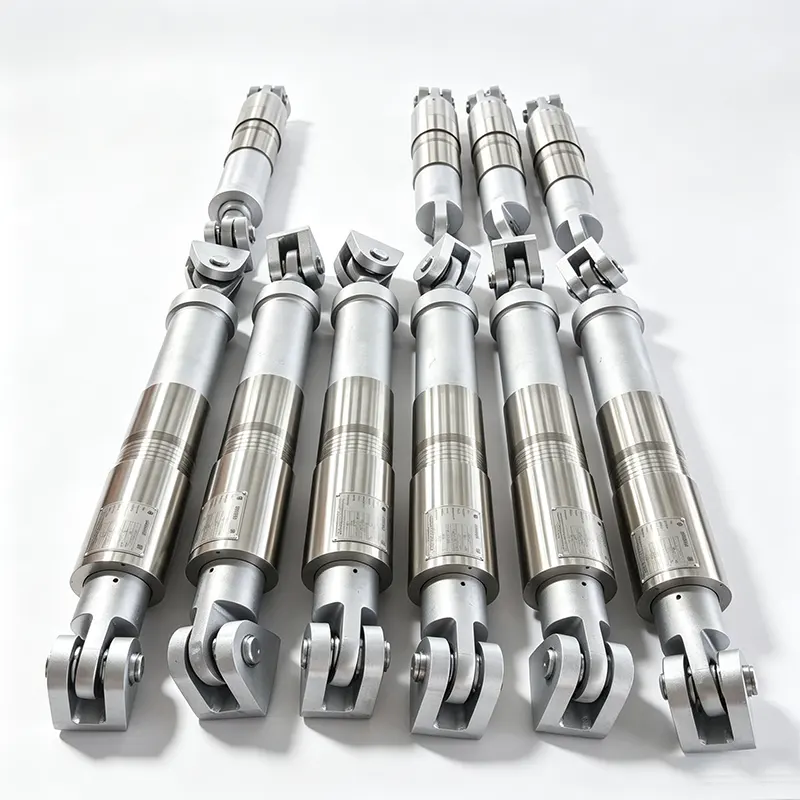

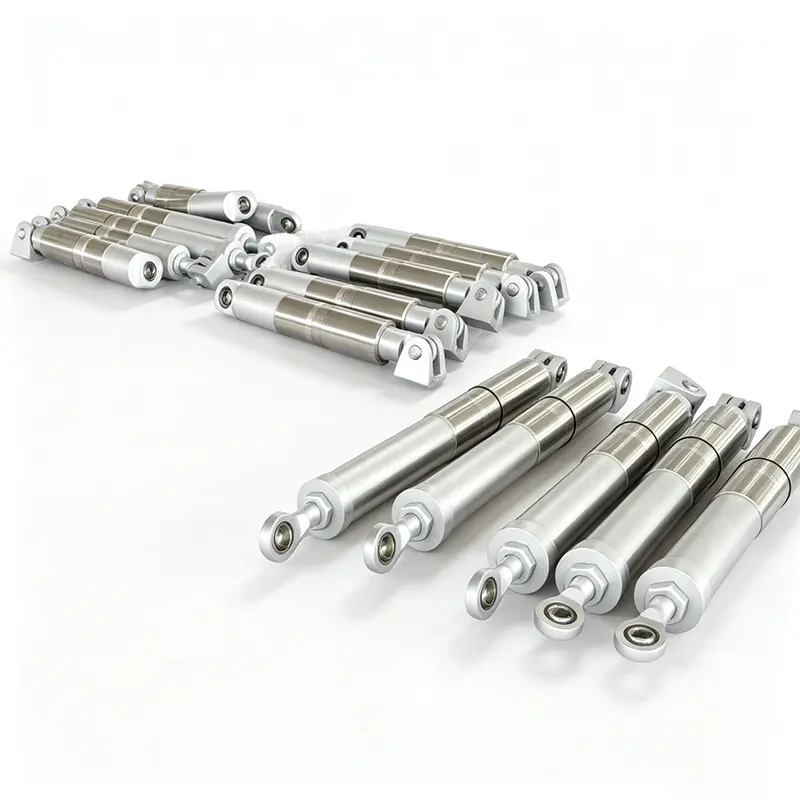

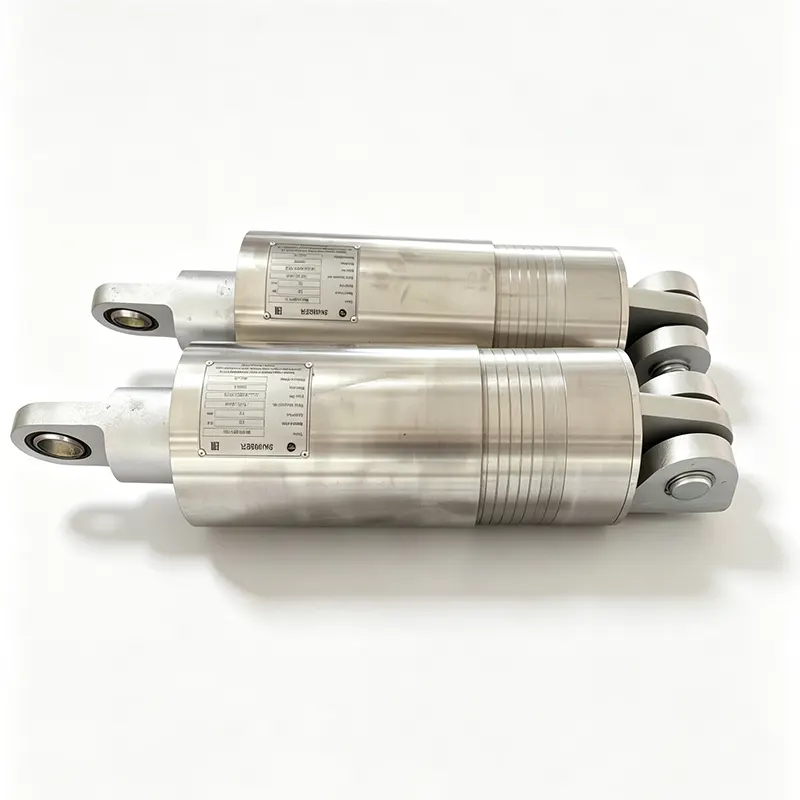

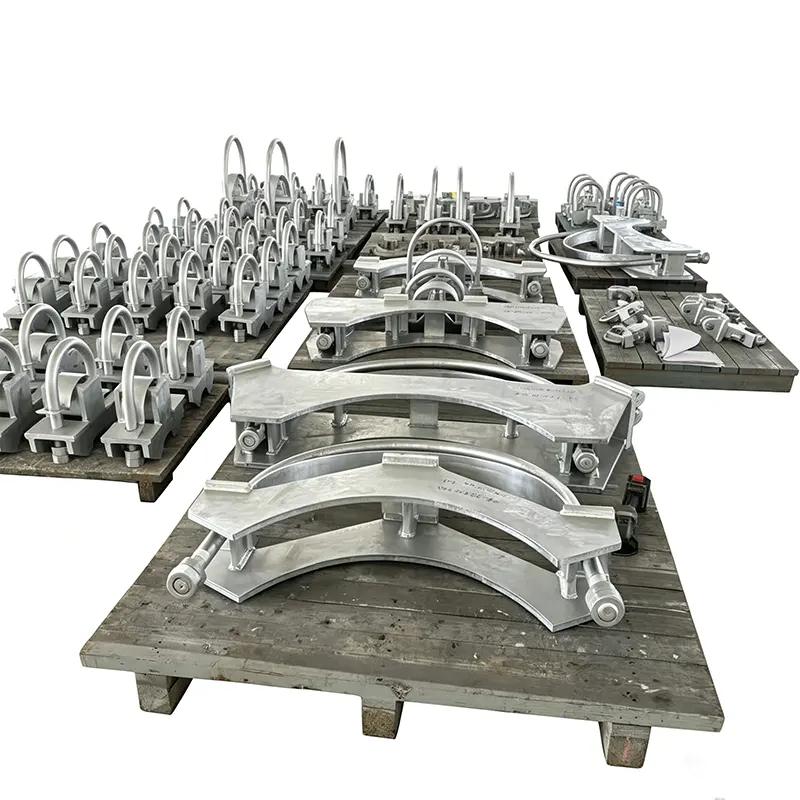

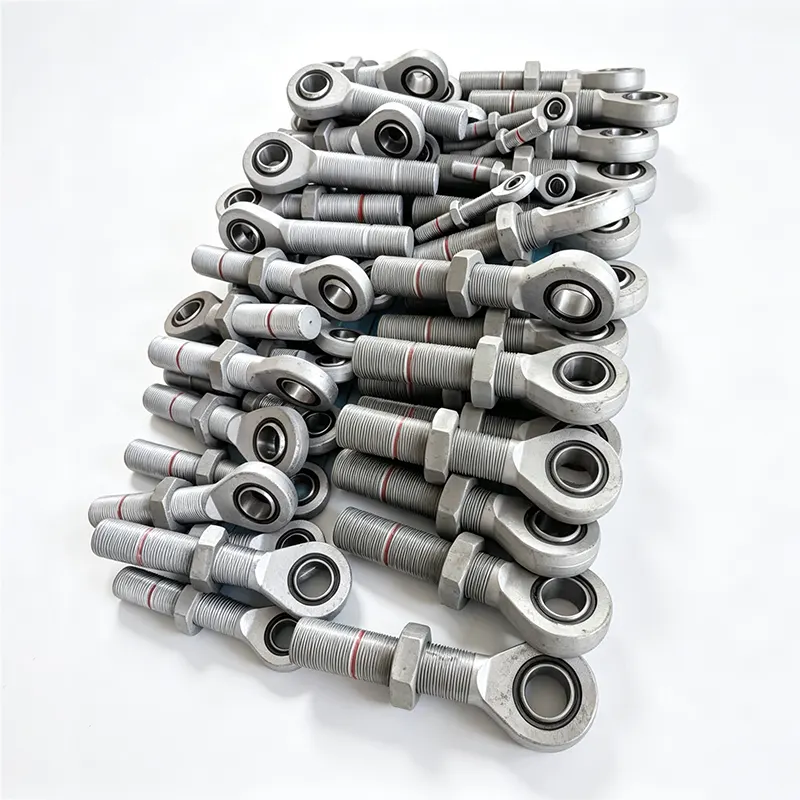

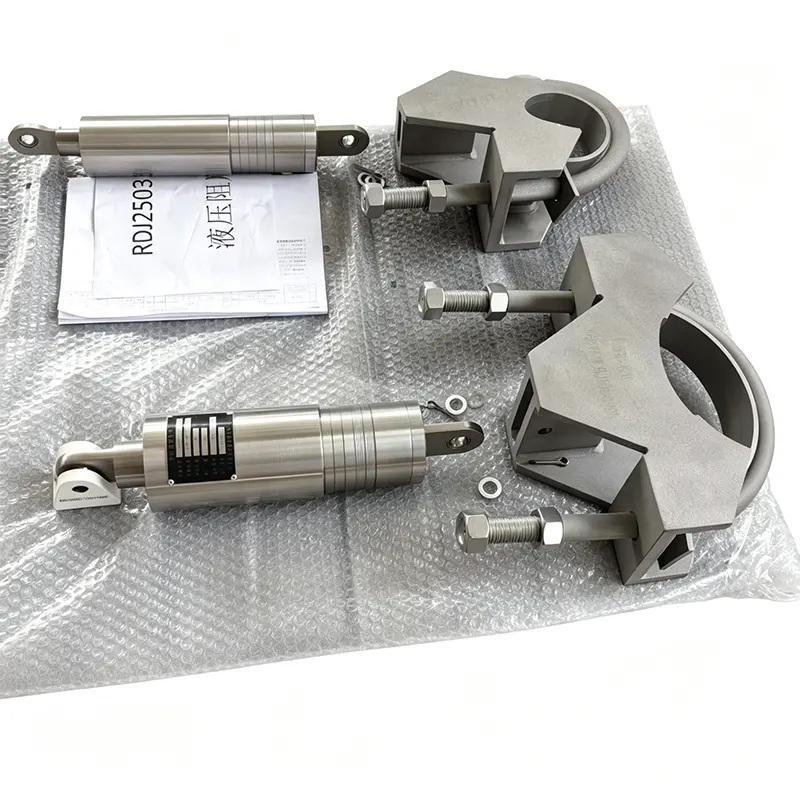

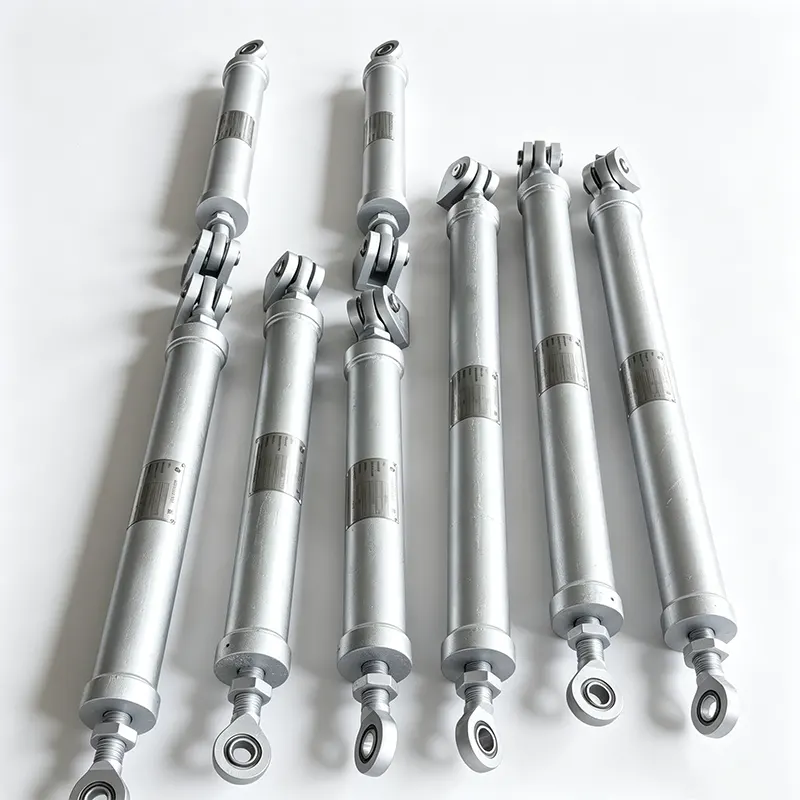

أجهزة الإزالة الهيدروليكية لتقييد الأنابيب

قامت شركة Yangzhou Tianshun بتوريد أجهزة الطرد الهيدروليكي لمنشآت توليد الطاقة والبتروكيماويات والمنشآت النووية منذ عام 2012. تعمل أجهزة الطرد من سلسلة YZN الخاصة بنا في أكثر من 45 دولة، مدعومة بمصنع مساحته 35000 متر مربع، وأكثر من 100 موظف ماهر، ونظام جودة معتمد وفقًا لمعيار ISO 9001:2015.

كيف يحمي جهاز snubber الهيدروليكي الأنابيب

جهاز التحكم الهيدروليكي هو نظام ضبط النفس حساس للسرعة. في ظل ظروف التشغيل العادية، يؤدي التمدد الحراري والانكماش إلى تحرك الأنبوب ببطء. تتبع المصدات الهيدروليكية لتقييد الأنابيب هذه الحركة دون أي مقاومة عمليًا، وتعمل بشكل يشبه إلى حد كبير دعامة انزلاقية حرة. عندما يتعرض الأنبوب لتسارع مفاجئ — بسبب المطرقة المائية، أو تفريغ صمام الأمان، أو النشاط الزلزالي، أو رحلة المضخة — ينغلق الصمام الداخلي في غضون جزء من الثانية. في تلك اللحظة، يصبح المصد دعامة صلبة تقريبًا، حيث ينقل الحمل الديناميكي إلى هيكل المبنى أو نقطة التثبيت ويمنع إزاحة الأنابيب التي يمكن أن تسبب ضررًا بسبب الصدمات، أو الضغط الزائد، أو فشل الكلال.

التمييز الحاسم هو عتبة السرعة. الحركات البطيئة تمر دون قيود. يتم قفل الحركات السريعة. يسمح ذلك لنظام الأنابيب بالحفاظ على مرونته للدورات الحرارية المستمرة مع تلقي التقييد الفوري فقط عند الحاجة.

تصميم وميزات سلسلة YZN

مؤشر الموقف المرئي

يُظهر مؤشر ميكانيكي واضح على جسم المقبض نطاق الشوط المتاح في كلا الاتجاهين. يمكن لفرق الصيانة التحقق بنظرة سريعة مما إذا كانت الوحدة تعمل ضمن نطاق التصميم الخاص بها أو أنها تحتاج إلى تعديل، دون فصل الجهاز.

بناء مدمج ومتماثل

يعمل التصميم المتماثل على تبسيط اتجاه التثبيت ويقلل من احتمالية التثبيت غير الصحيح. يتناسب غلافه المدمج مع رفوف الأنابيب الضيقة والمناطق المزدحمة حيث لا يمكن وضع زنبركات أكبر أو دعامات صلبة.

احتكاك منخفض ووقت قفل قصير

يتم تقليل الاحتكاك الداخلي من خلال التصنيع الدقيق واختيار الختم. وقت الاستجابة الديناميكي، وهو الفاصل الزمني من بداية الحركة السريعة إلى القفل الكامل، يكون قصيرًا للغاية. وهذا يضمن أن الأنبوب يواجه إزاحة لا تذكر قبل تعشيق المقبض، وهو أمر بالغ الأهمية لحماية المعدات الحساسة مثل توصيلات التوربينات وفوهات أوعية الضغط.

قدرة عالية على قوة القفل

عند قفلها، يمكن للمصدات الهيدروليكية لتقييد الأنابيب أن تتحمل أحمال الشد والضغط الكبيرة دون الاستسلام. تتناسب قوة التخميد المتولدة أثناء الاستجابة الديناميكية مع مدخلات السرعة ويمكن تحديدها حتى حمل التصميم المطلوب، بما يتوافق مع متطلبات تحليل إجهاد الأنابيب.

توافق الختم والوسائط

يتم اختيار الأختام للتوافق على المدى الطويل مع السائل الهيدروليكي ومع بيئة المصنع الخارجية. يحافظ الوسط السائل، وهو عادةً زيت السيليكون عالي الثبات، على لزوجة ثابتة عبر نطاق درجة حرارة التشغيل. تقاوم مواد الختم التقادم والتسرب، مما يساهم في إطالة عمر الخدمة بدون صيانة.

النطاق الفني

يتم تكييف جميع القيم مع حالة حمل الأنابيب المحددة ومتطلبات المشروع. يتم تصنيع الحدود غير القياسية وتقييمات التحميل وأنواع الاتصال وفقًا لرسومات العميل.

مراقبة الجودة والاختبار

يخضع كل جهاز طارد هيدروليكي YZN لاختبار القبول الوظيفي قبل الشحن. يطبق مقعد الاختبار المخصص دورة بطيئة للتحقق من حرية الحركة، ثم يحاكي الإزاحة السريعة لتأكيد القفل وقياس سعة الحمولة الناتجة. يتم اختبار حدود الضغط، ويتم التحقق من صحة تشغيل مؤشر الشوط. يتم الاحتفاظ بسجلات الاختبار ويمكن توفيرها مع الشحنة.

يتم الحفاظ على إمكانية تتبع المواد للأجزاء التي تحتوي على الضغط وللسائل الهيدروليكي. في التطبيقات النووية، يتم تطبيق برامج ضمان الجودة المطلوبة، بما في ذلك الامتثال للأقسام المعمول بها من قسم كود ASME للغلايات وأوعية الضغط القسم الثالث والمتطلبات الإضافية الخاصة بالعميل. يحكم نظامنا المعتمد ISO 9001 جميع الإجراءات، بدءًا من استلام المواد الخام وحتى الفحص النهائي.

أكثر من 70% من طلباتنا تأتي من عملاء متكررين على المدى الطويل والذين يثقون في الأداء المتسق لمخالفينا عبر مشاريع متعددة.

حيث يتم استخدام المصدات الهيدروليكية لتقييد الأنابيب

يتم تثبيت سلسلة YZN في أنظمة الأنابيب الحرجة حيث يكون الجمع بين المرونة الحرارية وضبط النفس الديناميكي الفوري غير قابل للتفاوض.

محطات الطاقة النووية

البخار الرئيسي ومياه التغذية والأنابيب المتعلقة بالسلامة. تعمل أجهزة Snubbers على الحماية من الأحداث الزلزالية والتأثيرات الديناميكية لكسر الأنابيب مع السماح بحركات حرارية كبيرة أثناء التشغيل العادي. تعد حزم وثائق المواد والاختبار الكاملة قياسية.

محطات الطاقة الحرارية

خطوط تغذية الغلايات، وأنابيب استخراج البخار، وأنظمة تجاوز التوربينات. تعمل أجهزة الإزالة على تقليل الأحمال العابرة الناتجة عن عمليات الصمامات وتمنع خفق الأنابيب.

وحدات البتروكيماويات والتكرير

معالجة الأنابيب في محطات FCCU والمصلحات والضواغط. تتعامل أجهزة Snubbers مع الاهتزاز الناجم عن التدفق على مرحلتين وأحمال الانفجار العرضية مع استيعاب الدورات الحرارية.

مصانع الصلب وأنظمة الغاز الصناعية

تواجه مواقد الانفجار الساخن وأنابيب الأكسجين فترات انتقالية حرارية واهتزازات سريعة. تحافظ أجهزة الطرد الهيدروليكية على محاذاة الأنابيب دون تقييد النمو الحراري.

محطات الضخ والضواغط

خطوط التفريغ تخضع لأحداث النبض أو المطرقة المائية. تعمل أجهزة الإزالة بمثابة قيود حساسة للسرعة، مما يمنع الضغط على الشفاه والدعامات.

الأسئلة المتداولة

كيف يختلف المقبض الهيدروليكي عن الدعامة الصلبة أو الدعامة الزنبركية؟

تعمل الدعامة الصلبة على تثبيت الأنبوب في مكانه وتمنع أي حركة حرارية، مما قد يؤدي إلى ضغط مفرط على الأنابيب والمعدات المتصلة. يحمل دعم الزنبرك أحمال الجاذبية ولكنه لا يقيد القوى الديناميكية. يسد المصد الهيدروليكي كلا الحاجتين: فهو يسمح بالتمدد الحراري البطيء والانكماش بحرية، ثم يتم قفله خلال أجزاء من الثانية عندما تتجاوز سرعة الأنبوب عتبة محددة مسبقًا. وهذا يوفر ضبطًا ديناميكيًا بدقة عند الحاجة دون المساس بالمرونة الحرارية.

ما الذي يحدد إعداد سرعة القفل وهل يمكن تعديله؟

يتم تعيين عتبة سرعة القفل وفقًا للحد الأقصى لمعدل التمدد الحراري المتوقع للأنبوب والحد الأدنى للسرعة التي قد تنشأ من حدث ديناميكي مثل المطرقة المائية أو الصدمة الزلزالية. يقوم مهندسونا بمراجعة تحليل إجهاد أنبوب المشروع لتحديد القيمة التي تحافظ على المصد حرًا أثناء التشغيل العادي ولكنه يوفر ضبطًا كاملاً أثناء فترة عابرة. يتم ضبط العتبة في المصنع ويتم التحقق منها وظيفيًا على طاولة الاختبار؛ إذا تغيرت ظروف التشغيل، يمكن إعادة معايرة الإعداد في منشأتنا.

ما نوع الصيانة التي يحتاجها جهاز الطرد الهيدروليكي طوال فترة خدمته؟

نوصي بإجراء اختبار وظيفي دوري للتأكد من أن الوحدة لا تزال تتحرك دون مقاومة في ظل الإزاحة البطيئة ويتم قفلها بشكل صحيح في ظل الحركة السريعة. في محطات الطاقة والعمليات، يتم إجراء هذا الفحص عادة كل 3 إلى 5 سنوات، أو وفقًا لبرنامج صيانة المصنع. يعد الفحص البصري لمنطقة الختم ومؤشر السكتة أمرًا مباشرًا. إذا احتاجت الوحدة إلى تجديد، فإننا نقدم خدمة المصنع بما في ذلك استبدال السوائل وتغيير الختم وإعادة الاعتماد.

هل يمكن لأجهزة YZN أن تتحمل التركيب الخارجي أو البيئات النباتية المسببة للتآكل؟

نعم. تتلقى الأسطوانة القياسية طلاءًا مقاومًا للتآكل مناسبًا لمعظم الإعدادات الصناعية الخارجية. بالنسبة للأجواء الساحلية أو البحرية أو العدوانية كيميائيًا، يمكننا توريد الأسطوانة من الفولاذ المقاوم للصدأ واختيار طلاءات قضبان المكبس ومواد الختم خصيصًا لتلك الظروف. يسعدنا تقديم المشورة بشأن اختيار المواد بناءً على بيئة الموقع ونطاق درجة الحرارة.

ما هي الوثائق المقدمة للتطبيقات النووية أو التطبيقات الحرجة للسلامة؟

نحن نقدم إمكانية تتبع المواد بالكامل لمكونات الاحتفاظ بالضغط، وتقارير اختبار المطاحن المعتمدة، وشهادة السوائل الهيدروليكية، وسجلات الاختبار الوظيفي، وإعلان الامتثال للقوانين المعمول بها. عندما يطلب المشروع ذلك، تفي الوثائق بالقسم الثالث من الجمعية الأمريكية للمهندسين الميكانيكيين (ASME) أو المعايير النووية الأخرى. يتم تدقيق نظام الجودة لدينا بانتظام، ويمكننا استيعاب عمليات تدقيق العملاء الإضافية ومتطلبات التوثيق.

الدعم والخدمات الهندسية

يتضمن تحديد المصد الصحيح لتطبيق تقييد الأنابيب بيانات الحمل والحركة الحرارية المتوقعة وعتبة سرعة القفل. يعمل مهندسونا مع تقارير ضغط الأنابيب الخاصة بك للتأكد من الحجم والإعداد المناسبين. يقوم مديرو الحسابات المخصصون بالرد خلال 24 ساعة على الاستفسارات وتقديم التوصيات الفنية دون تأخير.

يتم التعامل مع التكوينات المخصصة - السكتة الدماغية غير القياسية، أو المواد الخاصة للأجواء المسببة للتآكل، أو وثائق الفئة النووية - كأوامر روتينية، وليس استثناءات. بعد التسليم، نقدم إرشادات التثبيت ونصائح الصيانة، بما في ذلك توصيات للاختبار الوظيفي الدوري لضمان استمرار الموثوقية طوال فترة الخدمة.

يانغتشو تيانشون خط أنابيب التكنولوجيا المحدودة

منشأة بمساحة 35000 متر مربع، جيانغسو، الصين - نقوم بالتصدير إلى أكثر من 45 دولة.

المصدات الهيدروليكية التي يتم قفلها فقط عندما يحتاج الأنبوب إليها، وتظل بعيدة عن الطريق بقية الوقت.
