الدعامات التأثير

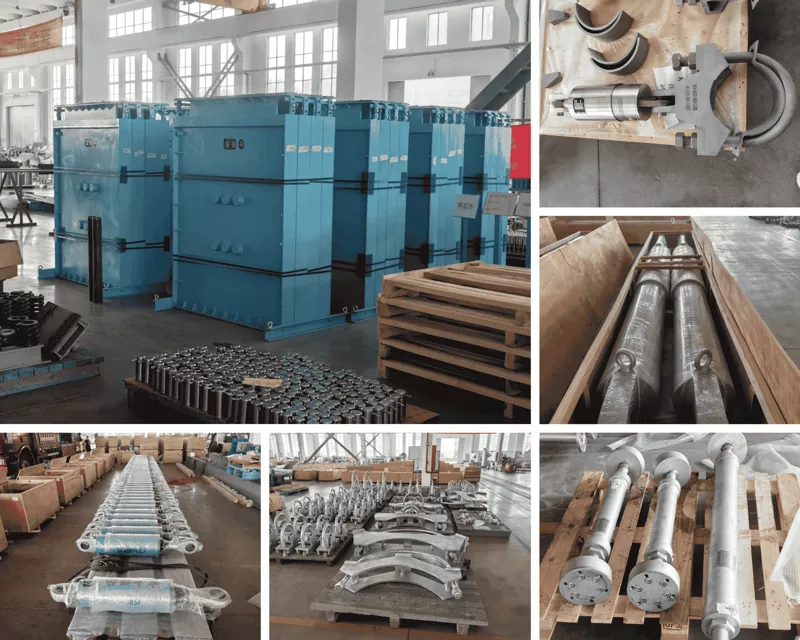

تقوم شركة Yangzhou Tianshun بتصميم وتصنيع الدعامات المتأرجحة لتوليد الطاقة، والبتروكيماويات، والتكييف، وبناء السفن، والتطبيقات النووية. منذ عام 2012، قام مصنعنا في جيانغسو، الصين - الذي تبلغ مساحته 35000 متر مربع ويعمل به أكثر من 100 موظف مؤهل - بتزويد أجهزة تقييد الأنابيب لمشاريع في أكثر من 45 دولة. تم تصميم كل دعامة متأرجحة وفقًا لنظام الجودة المعتمد ISO 9001:2015 ويتم شحنها مع الاختبار اللازم ووثائق المواد.

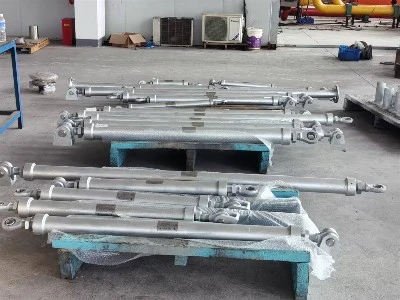

تحد دعامة التأرجح من الحركة الجانبية للأنبوب دون تقييد التمدد الحراري في الاتجاه المحوري. في التشغيل العادي فإنه يقبل الإزاحة الحرارية البطيئة على طول مسار الأنابيب. عندما تظهر قوة جانبية - من الرياح، أو التسارع الزلزالي، أو المطرقة المائية، أو اهتزاز المعدات الدوارة، أو حركة الأمواج على منصة بحرية - تعمل الدعامة كعضو صلب، حيث تثبت الأنبوب في موضعه وتنقل الحمل إلى هيكل المبنى أو الحامل الفولاذي. وهذا يحمي الأنابيب الملحومة والشفاه والمعدات المتصلة من التلف الناتج عن الإجهاد والصدمات.

نظرًا لأنه يمكن ضبط الدعامة في أي زاوية، فإنها تعمل عبر التركيبات الرأسية والأفقية والمائلة. تتيح إمكانية تعديل طوله لفريق الموقع إمكانية ملاءمته مع الفجوة المبنية بين وصلة الأنبوب ونقطة التثبيت الهيكلية، مما يمتص التفاوتات التي لا يمكن للرسومات التنبؤ بها دائمًا.

البناء والميزات الرئيسية

جسم فولاذي عالي القوة

يتم تصنيع أنبوب الدعامة والتجهيزات النهائية والأجهزة من الفولاذ الكربوني أو الفولاذ منخفض السبائك المحدد للحمل ودرجة الحرارة المحددة. تصاحب كل دفعة شهادات المواد القياسية التي تؤكد الخواص الميكانيكية والتركيب الكيميائي. بالنسبة للبيئات المسببة للتآكل أو البحرية، تتوفر درجات الفولاذ المقاوم للصدأ.

طول قابل للتعديل لدقة المجال

تسمح آلية الضبط المتداخلة أو الملولبة بضبط الدعامة على الطول المثبت بالضبط في الموقع. خيارات سير الضبط النموذجية هي ±25 مم، ±50 مم، و±100 مم. تعني إمكانية الضبط هذه أنه يمكن تركيب الدعامة بدون قطع أو لحام، كما أنها تعوض عن الاختلال الطفيف بين حذاء الأنبوب والهيكل.

خيارات اتصال نهاية متعددة

لتناسب مختلف ملحقات الأنابيب وترتيبات الواجهة الهيكلية، يمكن تزويد الدعامة بمفاصل كروية، أو نهايات شقوق، أو وصلات قضبان ملولبة. تسمح المفاصل الكروية بالدوران الزاوي وتمنع دخول لحظات الانحناء إلى أنبوب الدعامة. توفر نهايات Clevis اتصالاً مثبتًا بسيطًا للتركيبات المباشرة. نحن نوفر النوع النهائي الذي يتوافق مع التفاصيل القياسية للمشروع.

حماية من التآكل لعمر خدمة طويل

المعالجة السطحية القياسية هي الجلفنة بالغمس الساخن، والتي توفر تغطية موحدة داخل وخارج الأنبوب. لتعزيز الحماية، نقدم طلاءات إيبوكسي عالية البناء، وأنظمة إيبوكسي مدمجة (FBE)، وأنظمة بولي إيثيلين ثلاثية الطبقات (3PE). يتم الاتفاق على اختيار الطلاء بناءً على الظروف الجوية للموقع ودرجة حرارة التشغيل.

الامتثال للمعايير الدولية

تم تصميم دعامات Sway وتصنيعها وفقًا لمعايير ASME B31.1 وB31.3 لأنابيب المعالجة والطاقة، وMSS SP-58 لدعم الأنابيب، ومعايير GB/T. عندما تتطلب مواصفات المشروع رموزًا بديلة، نقوم بمراجعة التوافق الفني والتوريد للمعايير المعمول بها.

المواصفات الفنية

يتم التعامل مع تقييمات الأحمال التي تزيد عن 480 كيلو نيوتن والرحلات غير القياسية كأوامر مخصصة. يتحقق فريقنا الهندسي من التصميم الخاص بحالة التحميل المحددة ويقدم رسومات الموافقة قبل التصنيع.

الملحقات الاختيارية

لتلبية متطلبات التثبيت والأداء المحددة، يمكن تضمين الملحقات التالية:

القيود الديناميكية التي تضيف ميزة قفل حساسة للسرعة للأحمال النبضية العرضية

يتم دمج عوازل الاهتزاز الزنبركية مع الدعامة لتخفيف الاهتزاز عالي التردد في الأنابيب ذات التجويف الصغير

قضبان توصيل صلبة للتطبيقات التي لا تتطلب تعديل الطول ويفضل استخدام قضيب ربط بسيط

طلاءات مقاومة للتآكل مطورة مثل FBE و3PE للخدمة المدفونة أو تحت سطح البحر

يتم دمج هذه الملحقات في المصنع، ويتم اختبار التجميع الكامل كوحدة واحدة قبل الشحن.

مراقبة الجودة والتوثيق

يتم فحص أبعاد كل دعامة تأرجح، وعند الاقتضاء، يتم اختبار الحمل للتأكد من السعة المحددة. بالنسبة للتطبيقات الديناميكية أو الزلزالية، نقدم شهادات اختبار وإمكانية تتبع المواد إلى الرقم الحراري. يتم فحص اللحامات من قبل موظفين مؤهلين باستخدام الاختبار البصري، وعند الاقتضاء، اختبار الاختراق.

تتحكم إجراءاتنا المعتمدة وفقًا لمعيار ISO 9001 في العملية بأكملها، بدءًا من تلقي فحص الفولاذ ومواد الطلاء وحتى التجميع النهائي والتعبئة. أكثر من 70% من طلباتنا تأتي من عملاء متكررين يثقون في أداء مشروع قيود الأنابيب الخاص بنا بعد المشروع.

حيث يتم تثبيت الدعامات التأثير

توليد الطاقة

تعتمد خطوط البخار ومياه التغذية الرئيسية في المحطات الحرارية والنووية على دعامات التأرجح لتقييد الحركة الجانبية أثناء المطرقة البخارية والأحداث الزلزالية دون تقييد النمو الحراري المحوري.

مصانع البتروكيماويات والتكرير

يتم تجهيز رفوف الأنابيب في وحدات المعالجة بدعامات تأرجح للحد من التأرجح الناتج عن الرياح والانفجار واهتزاز التدفق ثنائي الطور. الطول القابل للتعديل يجعلها عملية لإعادة تركيبها في الرفوف المزدحمة الموجودة.

التدفئة والتهوية وتكييف الهواء (HVAC) والمباني الشاهقة

تستخدم رافعات المياه المبردة، وخطوط المياه المكثفة، ومداخن السباكة في المباني الشاهقة الدعامات المتأرجحة للتحكم في الحركة الجانبية الناجمة عن التدوير الحراري وتأثير المبنى. يناسب التشطيب المجلفن الأماكن الداخلية والخارجية المكشوفة.

بناء السفن والمنصات البحرية

تواجه الأنابيب الموجودة على السفن والمنصات البحرية حركة مستمرة من الأمواج والآلات. تحافظ دعامات التأرجح ذات الهياكل المصنوعة من الفولاذ المقاوم للصدأ والطلاءات عالية التآكل على المحاذاة وتحمي وصلات الأنابيب من التعب في هذه البيئات القاسية.

المنشآت النووية

تستخدم أنظمة الأنابيب المتعلقة بالسلامة دعامات تأرجح مصممة لحالة الكود النووي الخاصة بالمشروع، مع حزم كاملة من المواد ووثائق الاختبار.

الأسئلة المتداولة

كيف يختلف الدعامة المتأرجحة عن الدعامة الصلبة أو الدعامة المزعجة؟

تعمل الدعامة الصلبة على قفل جميع الحركات، بما في ذلك التمدد الحراري، مما قد يؤدي إلى زيادة الضغط على الأنبوب. يسمح المقبض الهيدروليكي بالحركة الحرارية البطيئة ولا يتم قفله إلا في ظل الحركة الديناميكية السريعة. توفر الدعامة المتأرجحة تقييدًا جانبيًا صلبًا في مستوى واحد مع السماح بالإزاحة الحرارية المحورية، مما يجعلها مناسبة للتطبيقات حيث يكون اتجاه النمو الحراري معروفًا ويمكن التنبؤ بالحمل الجانبي.

ما هو حد درجة الحرارة المطبق على دعامة الفولاذ الكربوني القياسية؟

يمكن أن تعمل الدعامات القياسية المصنوعة من الفولاذ الكربوني ذات النهاية المجلفنة بالغمس الساخن حتى 350 درجة مئوية تقريبًا. لدرجات حرارة أعلى تصل إلى 550 درجة مئوية، نستخدم سبائك الفولاذ وطلاءات تتحمل درجات الحرارة العالية أو نترك الجسم بدون طلاء. يتم أيضًا اختيار مكونات التوصيل النهائي لتناسب درجة الحرارة المرتفعة. نوصي بمشاركة درجة حرارة سطح الأنبوب الفعلية أثناء الاستفسار حتى يتم اختيار المادة الصحيحة.

هل يمكن تثبيت دعامة التأثير في أي اتجاه؟

نعم. يمكن تركيب الدعامة عموديًا أو أفقيًا أو بزاوية. تستوعب الوصلات الطرفية للمفاصل الكروية المحاذاة الزاويّة، ويأخذ الطول القابل للتعديل تفاوتات الموقع في أي اتجاه. الشرط الوحيد هو أن الهيكل في كلا الطرفين يمكنه حمل الحمولة المحددة.

هل التخصيص متاح خارج النطاقات المدرجة؟

نقوم بانتظام بتزويد الدعامات المتأرجحة بأحمال تزيد عن 480 كيلو نيوتن، ومسامير التعديل غير القياسية، والتجهيزات النهائية الخاصة. يتم التعامل مع الطلبات المخصصة من خلال رسومات الموافقة وحسابات التصميم المقدمة قبل بدء التصنيع.

ما هي الوثائق المصاحبة للشحنة؟

يتضمن كل طلب شهادات اختبار المواد، وتقارير الأبعاد، ومطابقة المعالجة السطحية، وسجلات الاختبار الوظيفي عند الحاجة. بالنسبة للتطبيقات النووية أو تطبيقات السلامة الحرجة، فإننا نوفر إمكانية التتبع الكاملة ووثائق الامتثال كما هو محدد في أمر الشراء.

ما هي المهل الزمنية النموذجية الخاصة بك؟

يمكن تصنيع دعامات التأرجح القياسية ذات المواصفات المشتركة في غضون أربعة إلى خمسة أسابيع. قد تؤدي الأحمال الأكبر وسبائك الفولاذ والطلاءات الخاصة إلى تمديد الجدول الزمني. نحن نؤكد تاريخ التسليم الدقيق في وقت عرض الأسعار ونحافظ على تخطيط الإنتاج الشفاف طوال الوقت.

العمل مع تيانشون

عند الاتصال بنا بشأن متطلبات Sway Strut، سيقوم مدير حساب مخصص يتمتع بالمعرفة الهندسية بالمنتج بالرد خلال 24 ساعة. يقوم فريقنا بمراجعة بيانات التحميل الخاصة بك، ودرجة حرارة التشغيل، وحجم الأنابيب، وتفضيلات التوصيل النهائي لاقتراح التكوين الذي يناسب كلاً من التصميم والموقع. تعد الأطوال المخصصة والطلاءات الخاصة وحزم الوثائق جزءًا من إمداداتنا اليومية، وليست استثناءات.

بعد التسليم، نظل متاحين للحصول على نصائح التثبيت ودعم ما بعد التثبيت. إن ثقة عملائنا على المدى الطويل، والتي تنعكس في الأعمال المتكررة التي تزيد عن 70%، تؤكد أن الدعامات المتأرجحة لدينا تعمل كما هو متوقع خلال سنوات من الخدمة.

يانغتشو تيانشون خط أنابيب التكنولوجيا المحدودة

منشأة بمساحة 35.000 متر مربع، جيانغسو، الصين - نقوم بالتصدير إلى أكثر من 45 دولة.

الدعامات المتأرجحة التي تمسك الأنبوب بشكل جانبي بينما تسمح له بالتنفس بشكل محوري.
